塑胶零件RUBBER KEY结构设计

　　1. RUBBER KEY的结构设

　　1.1  RUBBER KEY与CASE HOLE的关系

　　1.2. CONTACT RUBBER 设计要求

　　(1) 材质:SILICON RUBBER.

　　(2) SHORE A=45°±3°

　　(3) 颜色:自然色或灰色

　　(4) 未注倒圆:R0.2

　　(5) 按键荷重参照表 ;

　　(6) 按键回归荷重参照表;

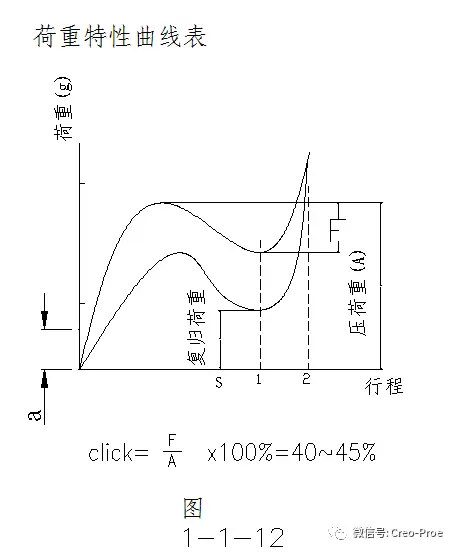

　　(7) CLICK=45%以上(      X100%)

　　(8) 使用寿命n万次以上. (n=200或是300,依客户设计仕样书寿命测试后，其荷重不可小于原设计荷重的30%)

　　(9) POST CURING条件为200° 2HRS

　　(10) 接触阻抗:500欧姆(Max),

　　(测试条件:DC6V,0.3mA,荷重80g)

　　(11) 按键行程,请参照行程说明及开发仕样书而定;

　　(12) 逃气槽不可有毛边,请检讨逃气槽开模方式及冲模方式.

　　(13) 母模面必须刻印模穴号.

　　2 常见按键荷重表

　　3  常见按键回归荷重表

　　4  CONTACT RUBBER“裙部”特性

　　5. CONTACT RUBBER 的结构设计

　　(1) 一次行程RUBBER KEY

　　一次行程的CONTACT RUBBER结构常用在普通按键和RUBBER KEY中，在设计时，一定要模拟端压的接触可靠性，及是否有按键顶面沉入上盖孔而卡键的情况。

　　说明：以上所说的参考值是指橡胶厂根据荷重,行程及寿命而决定的值。

　　* RUBBER做成印碳或着碳粒是右其按键寿命多少而定，通常寿命在2万次以上则一定要碳粒，2万次以下依仕样书来定。

　　(2) 二次行程RUBBER KEY (TYPE A)

　　(3)二次行程RUBBER KEY (TYPE B)

　　TYPE B二次行程的决定：接触面积AA大于BB。

　　以上所说的参考值是指橡胶厂根据荷重,行程及寿命而决定的值。

　　对策a.增加QQ处的厚度，使之更耐弯折;对策b.在RUBBER上追加小圆柱，即减少

　　按键总行程,使之受拉不太过分。

　　1.3 RUBBER KEY的拉出强度测试

　　1.4 RUBBER KEY 固定方式

　　1.5 RUBBER KEY 联动问题

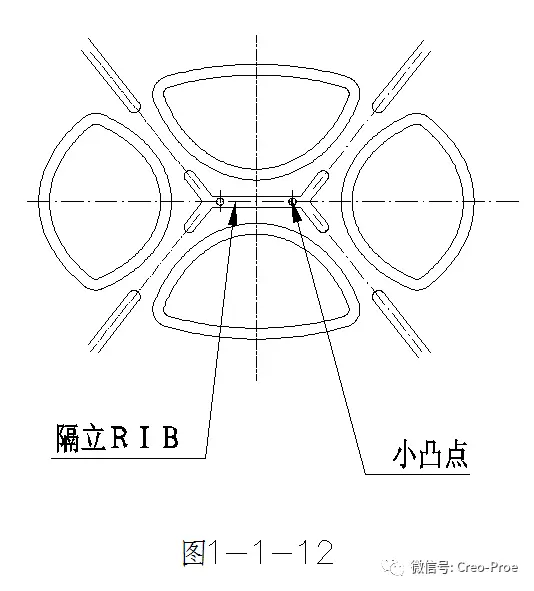

　　当键与键相隔太近时，易发生“联动”，即在操作其中一键，另一键也出现动作。

　　在键与键间追加RIB或小凸点，可防止“联动”。

　　1.6长形按键(ENTER KEY)顶面硬度问题

　　为使长形按键的手感良好，顶面硬度要求达到75度~80度。
