制作CAD签名，附赠R2V工具‌

0 前言

问题：CAD图纸需要手写签名，如何制作CAD签名呢？

解决：借助R2V软件，快速将图片签名转为CAD签名，直接使用。

注1：后台回复 [R2V] 关键字，获取R2V工具。

注2：本文用的是浩辰CAD，Auto CAD操作大差不差的。

1 手签图像文件制作

💡总体思路：黑笔白纸写下自己的名字；用R2V打开手签图像并转为灰度、自动矢量化；输出矢量图像，存储为dxf格式；CAD软件中填充签名，制作成块文件即可。

步骤1：使用R2V打开手签图片。

步骤2：将图片转为灰度。图像(I)→转换→24位RGB->灰度。

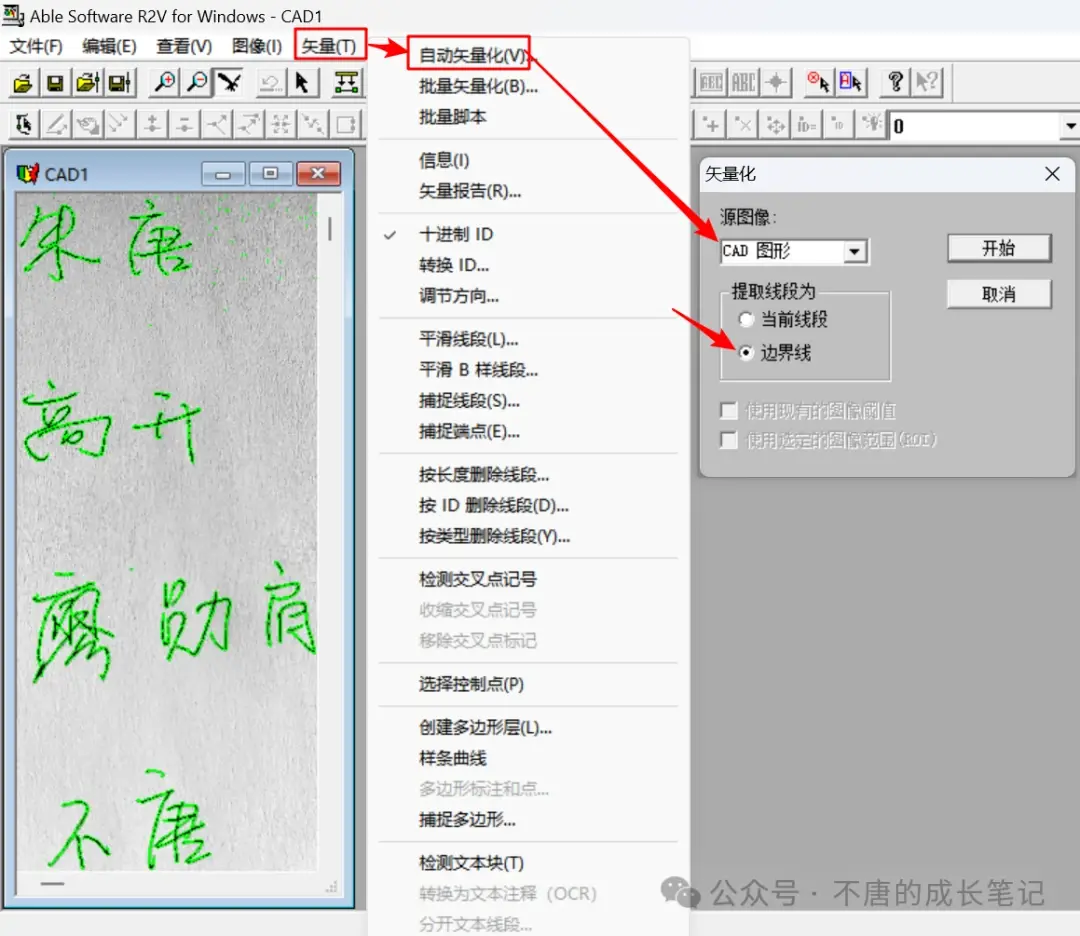

步骤3：将灰度图像矢量化。矢量(T)→自动矢量化(V)。也可直接右键图像→自动矢量化。源图像：CAD图形。提取线段为：边界线。

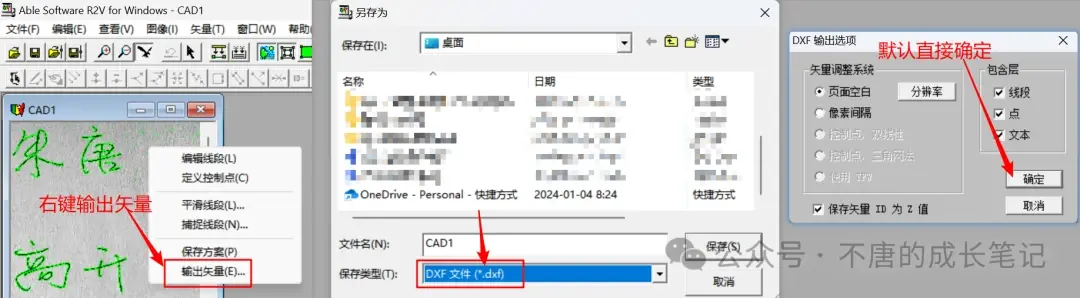

步骤4：将矢量图像输出为dxf格式。右键图片输出矢量。

步骤5：在CAD中使用图案填充与变色工具，填充签名文件，保存即可。

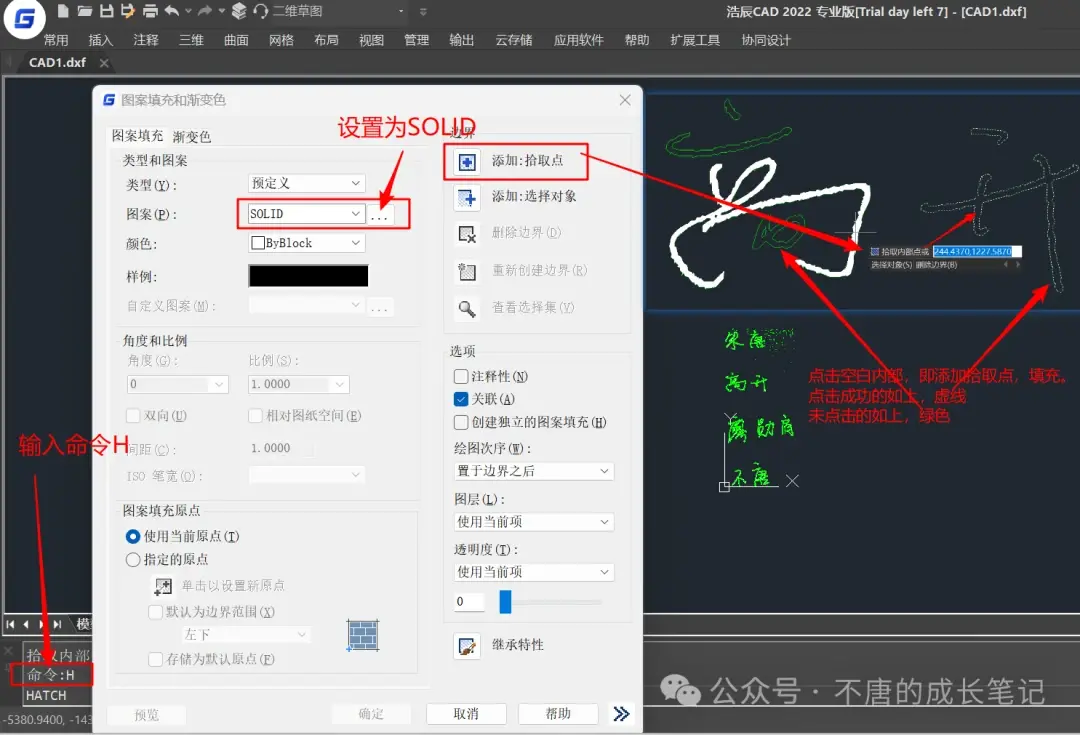

具体的：用CAD打开刚才的dxf文件，然后，输入命令【H（HATCH）】，唤出图案填充和渐变色，设置如下图。然后点击【添加：拾取点】，点击签名的空心部分，点完后按下【enter】回车，退出命令。最后，点击确定即可。

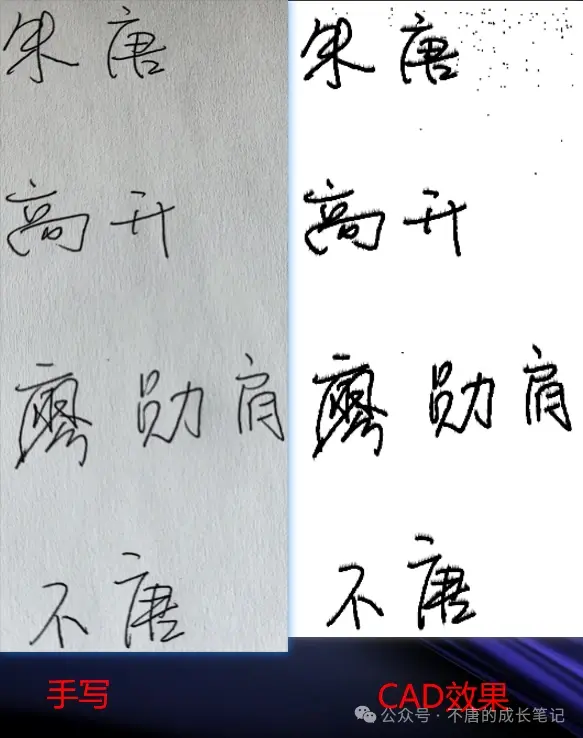

最终，示例手签和对应签名效果如下：
