很多同学在画CAD图纸之前都要先画边框，然后建立图层，再制作标题栏，每次都重复一遍不免过于繁琐，而且还要参考书籍，因此带来了很多不便。但如果把模板提前制作好，并导入模板文件，在需要时一键即可打开。

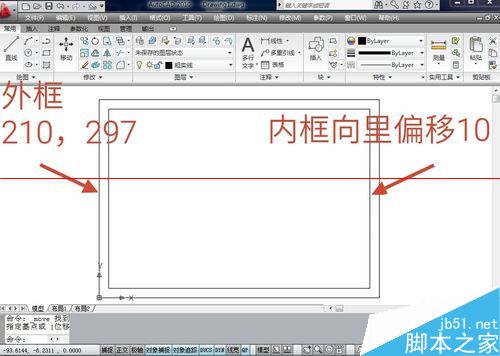

1、先以建立A4模板，画出创建矩形边框。

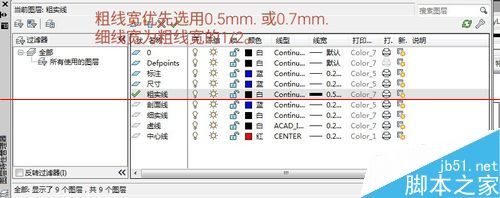

2、建立图层，具体各线型、线宽查阅资料。

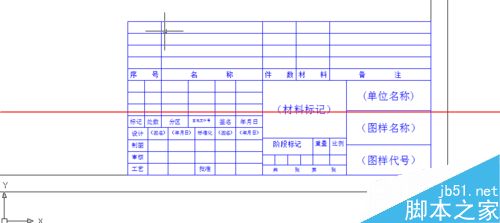

3、建标题栏，标题栏在学习中一般分为两种，国家标准格式、教学标准格式。根据图纸幅面或老师要求而定。我在A4图纸中采用教学标准格式。

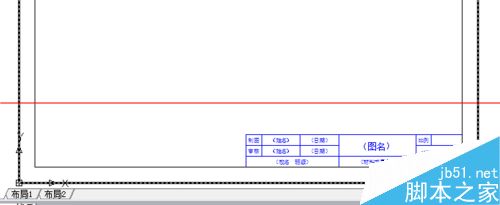

4、给大家看一下我在A0图纸中采用的国家标准格式。

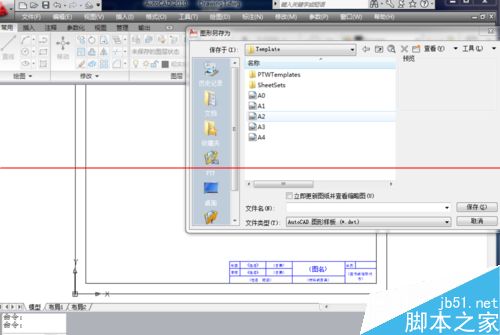

5、以此类推分别制作好A0、A1、A2、A3、A4不同幅面大小的图之后,就可保存成模板格式。
注意事项：保存时注意保存的文件类型是dwt格式。
