谐振电路在无线电技术，测量技术等有着广泛的应用，它主要的特点就是有很强的选频能力，今天我们就从最形象直观的原理出发来了解它的本质特性。

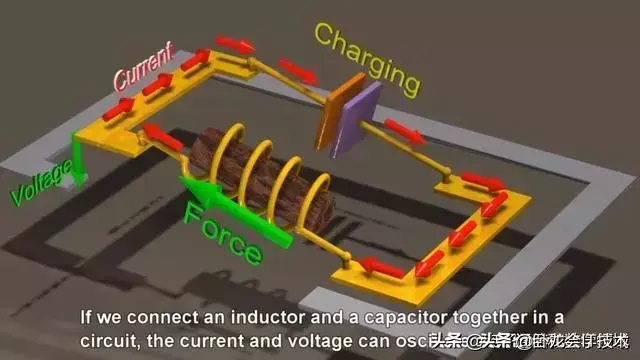

电感是一股导线缠绕在磁性材料上的元件，电容器是两块相互靠近但没有接触的金属极板组成的元件，如果我们在电路中将电感和电容连接在一起，电流和电压就会像图中那样产生震荡。

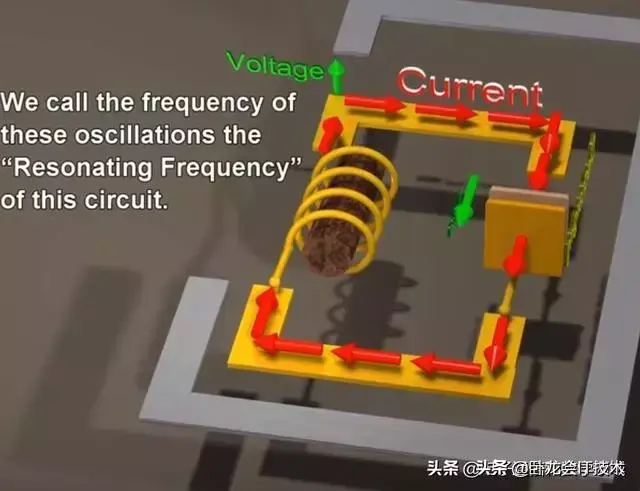

我们把这种震荡的频率称之为电路的“谐振频率”谐振频率的大小由电感的大小和电容的大小决定，由于导线也有电阻，所以震荡的幅度将逐渐降低。如果假设这个电路的导线没有电阻，震荡将会永远持续下去

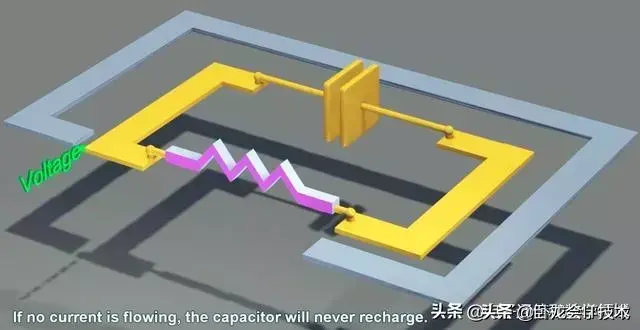

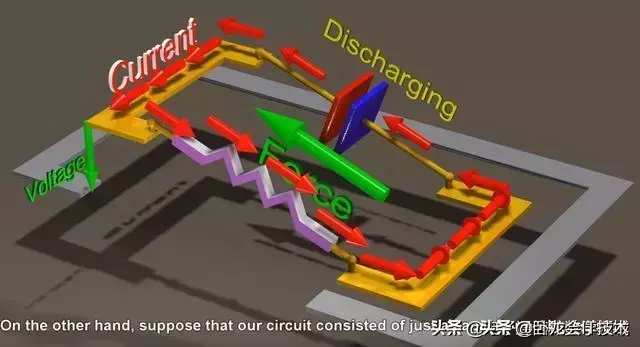

另一方面，假设我们的电路仅由电容和电阻组成，当电容放完电后，电阻两端的电压将为0，一旦电阻两端的电压为0，就不会有电流流过它，如果没有电流流过，电容就不可能充上电。

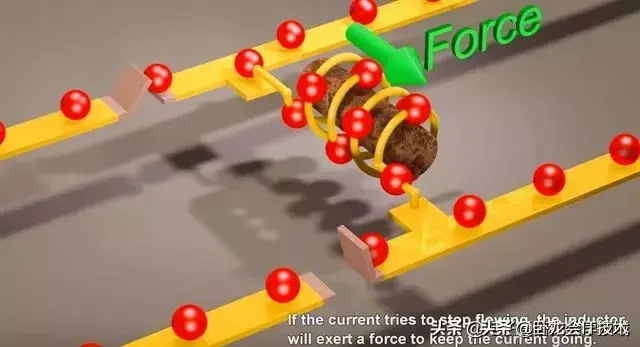

但是与电阻不同的是，电感是一种这样的器件，当有电流流过时，线圈会产生感应磁场，磁场会产生反向电流，来阻止正向电流的流动，如果正向电流要减小时，电感又会阻止电流减小。

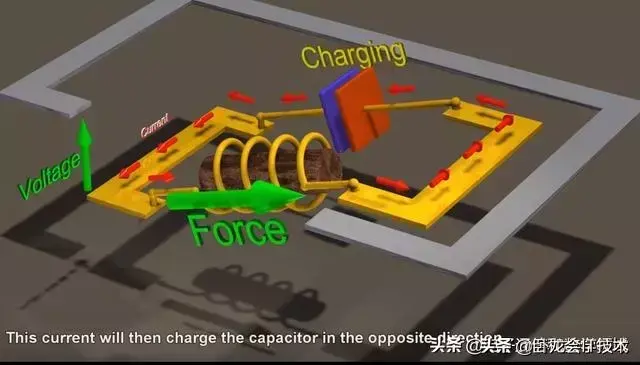

在电阻电容电路中，当电容完全没电时，电流会降为0，如果我们用电感代替电阻，然而当电流要减小时，电感会阻止电流减小，来保持电流流动，反向电流将会对电感进行充电，然后电容将会放电，循环往复。

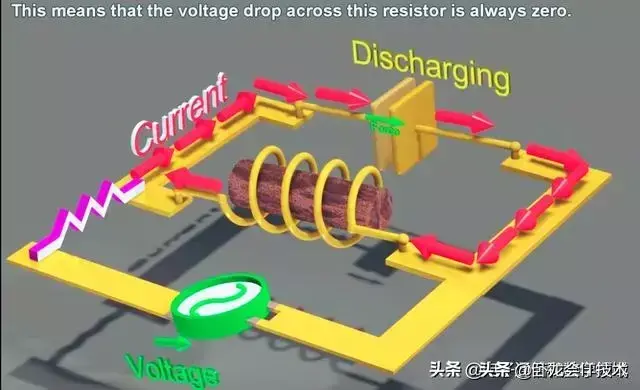

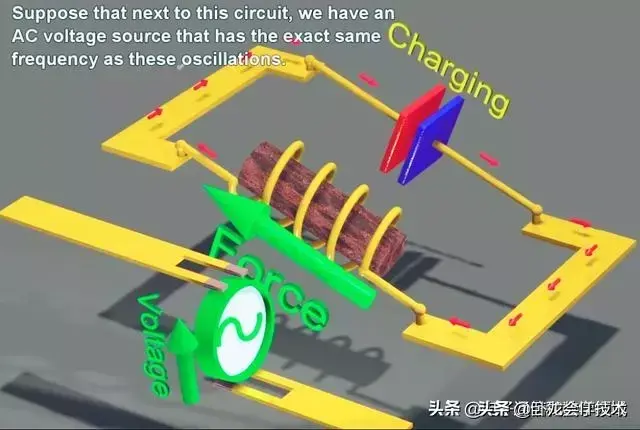

假设在该电路旁边，有一个交流电压源，交流电压源的频率与震荡频率完全相同
现在，假设我们采用了与之前相同的电感和电容，我们将它们串联，而不是并联，因此电路中每个点的电流将会相等，电感电容组合的谐振频率仍然和以前完全一样。
由于这些元件是串联的，电容电感的特性就像短路一样，而不是开路，那么这个串联的的电感和电容就可以用短路来代替，并且交流电压源也不会因此发生变化，因为流过交流电压源的电流大小和之前完全相同，然而只有当电压源的频率恰合等于谐振频率时才有效，电压源的频率越接近谐振频率，电感和电容的串联特性就会像短路一样，并且电流幅值也会越大。

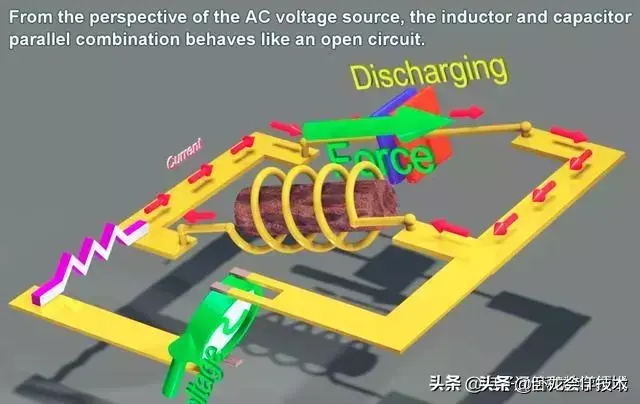

如果电感和电容并联连接则情况相反，电压源的频率越接近谐振频率，电感电容并联组合的特性就会像开路一样，通过电压源的电流也将会越低。
以上就是RL电路RC电路LC电路形象直观的本质原理。希望对广大读者有所帮助。
