微观视角：电路板与钢网的锡膏形态

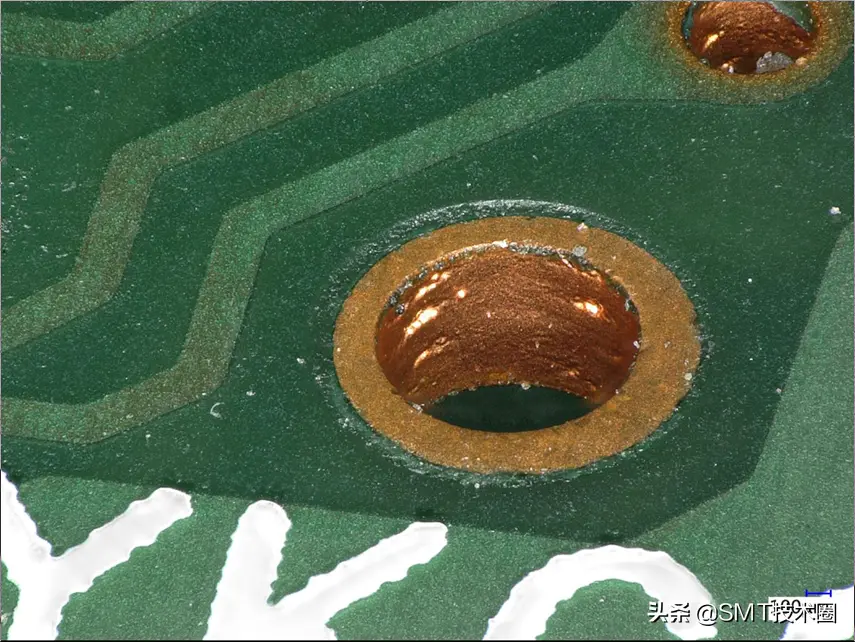

电路板放大1百倍后，会是什么样子呢？带大家看看特殊显微镜下的PCB长相， PCB走线，通孔，字符，都如艺术品一般，

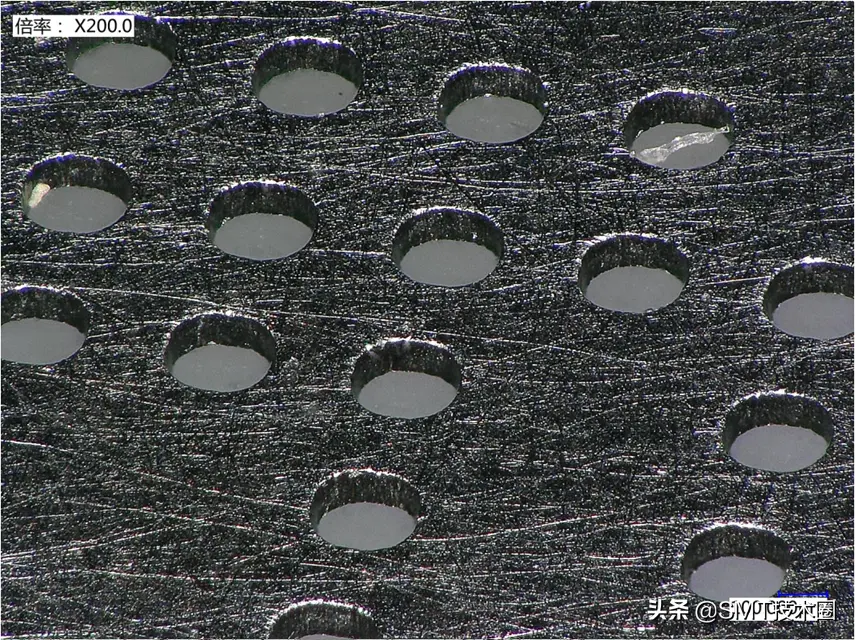

SMT钢网孔一般才0.24mm， 放大200倍后，无数个孔整整齐齐排列，是不是很美观呢，你能想象得到PCB上的每一块锡膏都是通过这些个小孔印刷上去，

锡膏放大500倍数后， 清楚地看到一个个金属球，大小不一致

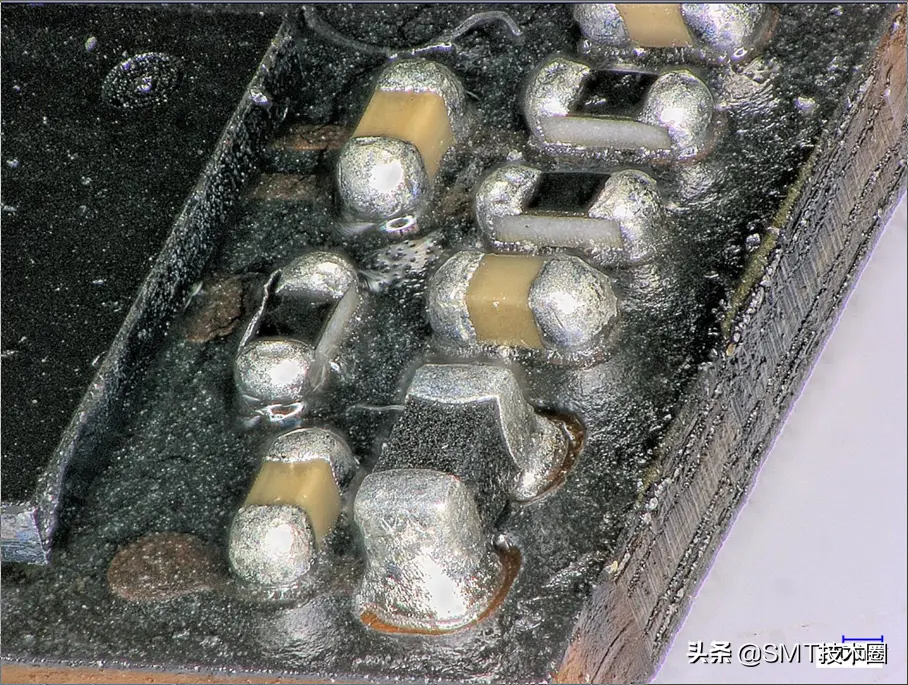

贴装有器件在PCB， 像建筑一样，上面在电阻，电容真是太好看了

还有其他问题的话可以关注VX公众号：凡亿PCB

一起来探讨吧！！
