SOLIDWORKS实用小命令：你不得不知道的技巧

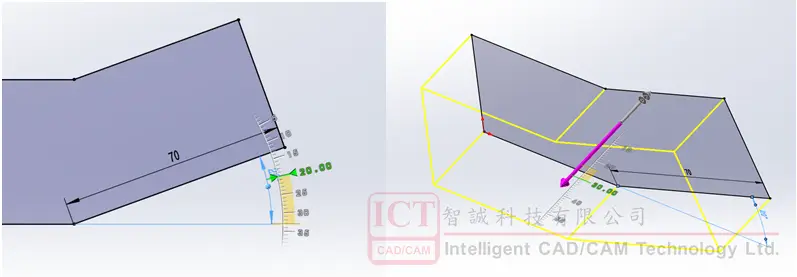

一、Instant 2D/ Instant 3D

作用：用于修改草图尺寸或者特征尺寸，可通过拖动标尺来动态可视化的修改草图元素及实特征。

操作：草图- Instant 2D/特征-拉伸凸台- Instant 3D

二、零件与工程图之间的切换

操作：零件文件处于打开的情况下，用户可以按住{Ctrl+Tab}件，在工程图文件窗口和零件窗口之间切换。

三、工程图内移动或复制尺寸

操作：按住{Shift}键拖动尺寸，可以移动尺寸到另一个视图；按住{Ctrl}键拖动尺寸，可以将尺寸复制到另一个视图。

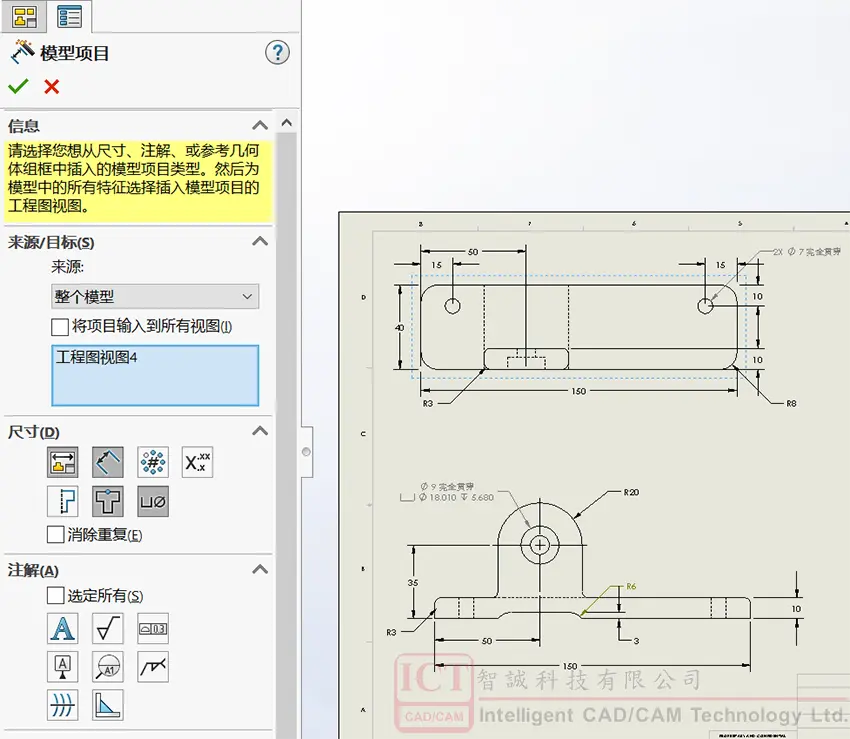

四、工程图中关联模型尺寸自动生成标注尺寸

命令：注解-[模型项目]

作用：快速标注工程图的尺寸，[模型项目] 命令插入尺寸的位置取决于模型创建时标注草图尺寸放置的位置。

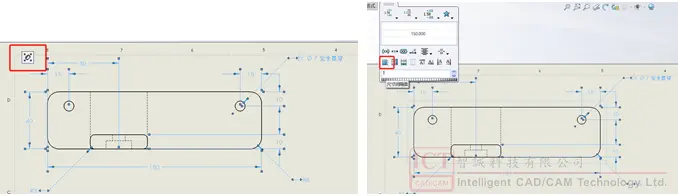

五、工程图中快速对齐尺寸

操作：框选视图中的所有尺寸后，左上方或者右上方会自动弹出【尺寸调色板】，在单击【自动排列尺寸】来调整间距并对齐尺寸

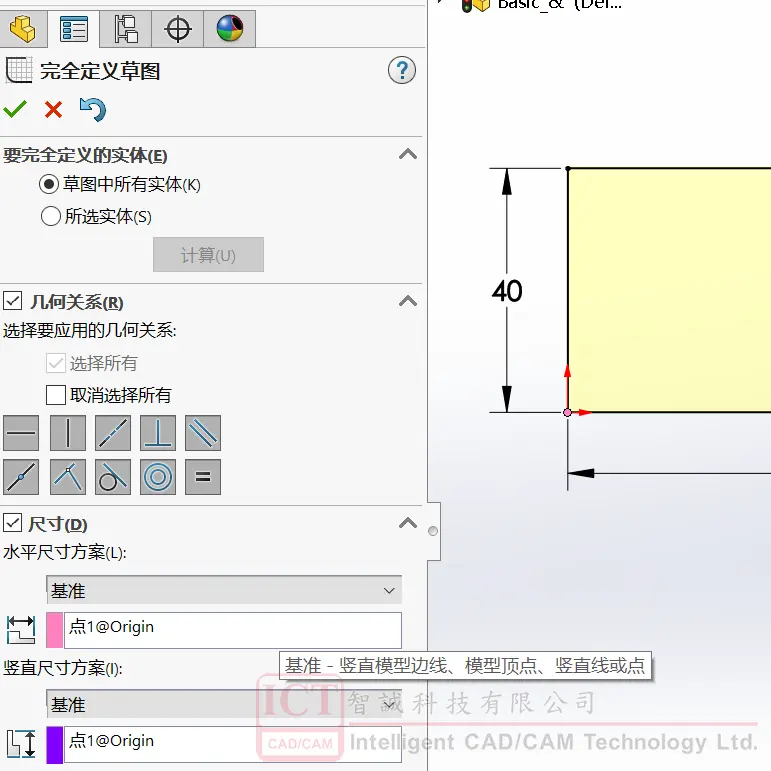

六、草图状态下快速给点添加定位尺寸

操作：草图状态下，鼠标右键，单击【完全定义草图】，设置基准点再点击“计算”

七、模型树的折叠与展开

操作：快捷键【Ctrl+T】

作用：在修改特征报错文件时，需要频繁选择特征下的草图。

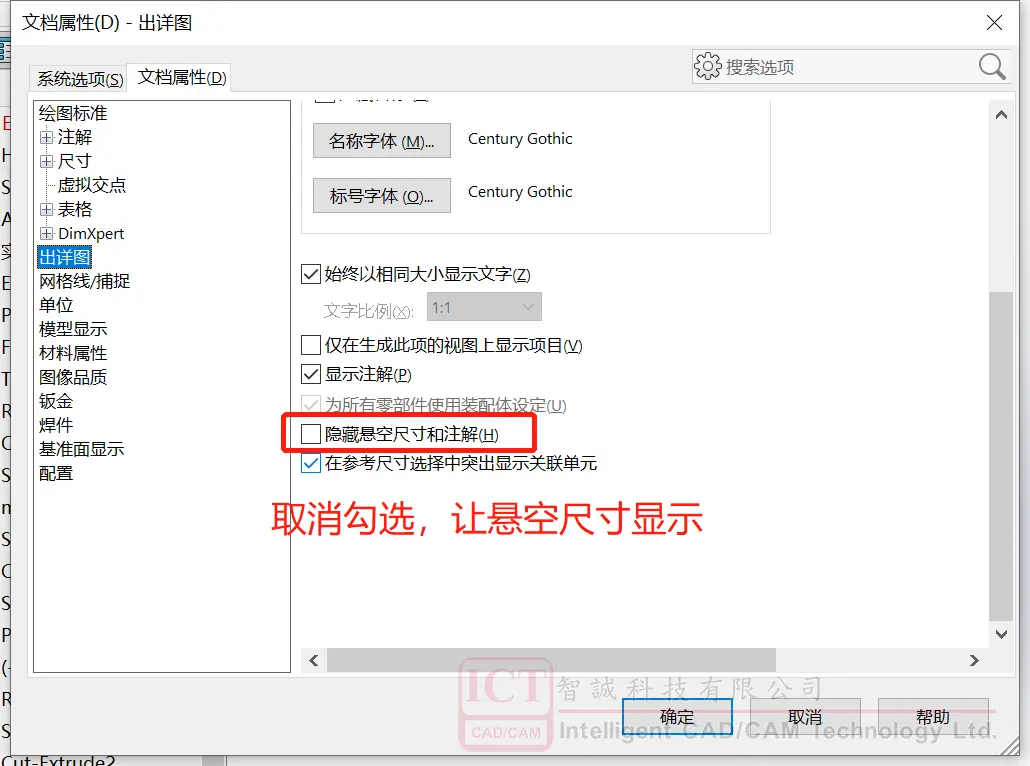

八、修改报错零件文件的预设置

九、绘制的草图无法生成特征

命令：【工具】-【草图绘制工具】-【检查草图合法性】

作用：用与检查丢失的或不恰当的草图元素。

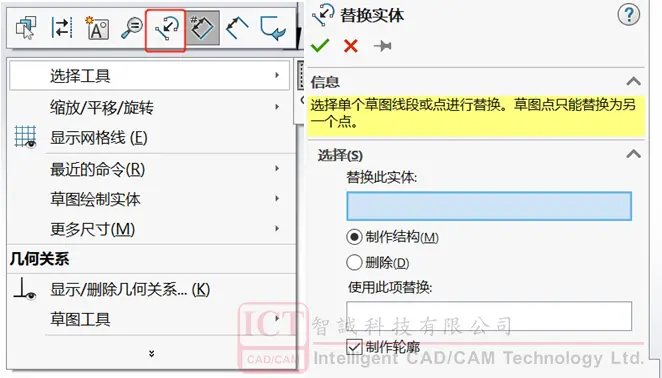

十、草图元素替换

命令：【工具】-【草图工具】 -【替换】/草图状态鼠标右键

作用：使用其它实体替换草图实体时，新实体将保留为原始实体定义的尺寸和关系。

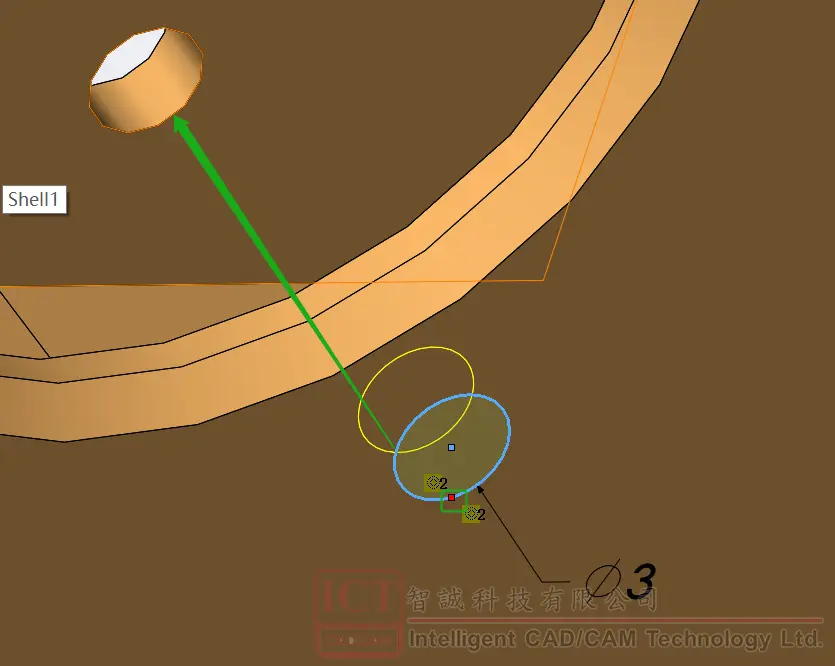

十一 、草图状态下悬空的圆如何重新关联回同圆心约束

操作：单击圆边（出现红点），拖动红点至参考圆弧处松开

十二 、局部放大观察模型细节或草图细节

操作：快捷键G  (放大镜功能)

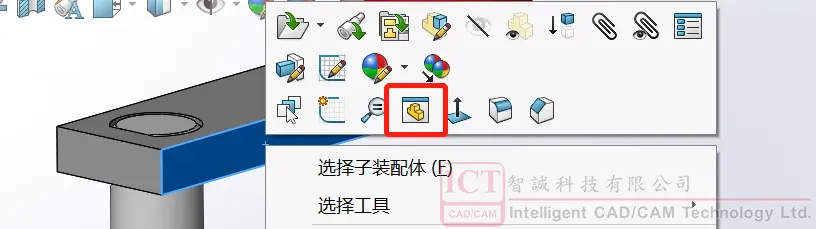

十三 、使用零部件预览窗口

命令：【工具】-【零部件】 -【预览窗口】

操作：装配体文件中，右键单击零部件，然后选择【零部件预览窗口】

作用：多窗口显示零部件，方便零件之间添加装配关系。
