SOLIDWORKS钣金零件绘制：操作指南与技巧

一、SOLIDWORKS 钣金功能介绍

SOLIDWORKS 是一款广泛应用于机械设计领域的 CAD 软件，其钣金功能可以帮助用户快速创建钣金件的 3D 模型。钣金折弯是一种常见的加工方式，可以将平面材料通过弯曲变形成为所需形状。

二、如何使用 SOLIDWORKS 钣金功能

步骤 1：创建基体法兰并设置钣金参数

在 SOLIDWORKS 中，使用基体法兰/薄片特征来创建平板形状，并在属性管理器中设置钣金参数，包括钣金厚度、折弯系数、释放槽类型等。

步骤 2：选择钣金功能

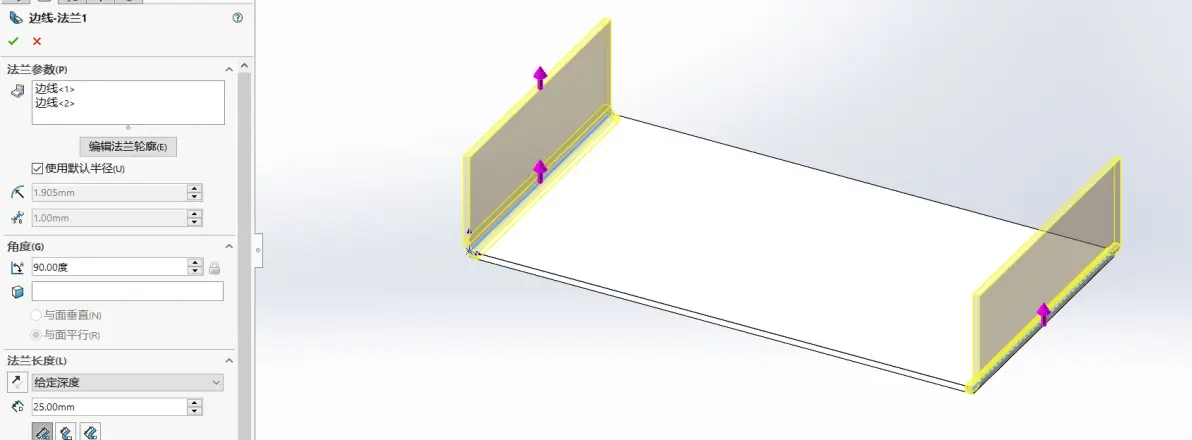

在创建好平板形状后，选择 “边线法兰”或“斜接法兰”命令，创建钣金件的折弯。钣金功能中包括折弯、褶边、角撑板、通风口、边角处理等，依据模型样式选择对应功能即可。
