NX MCD 5.3：位置控制功能详解

任务目标：掌握位置控制的性质和位置控制命令的使用。

1.位置控制的概念

       位置控制（Position Control）用于运动副或传输面中，作为位置驱动参数的执行器，可控制运动几何体的目标位置。

2.创建位置控制

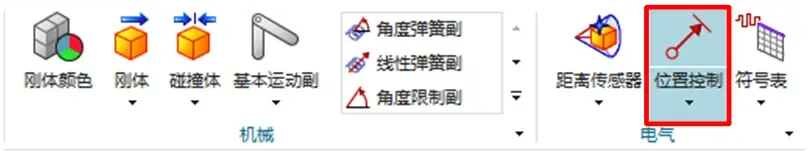

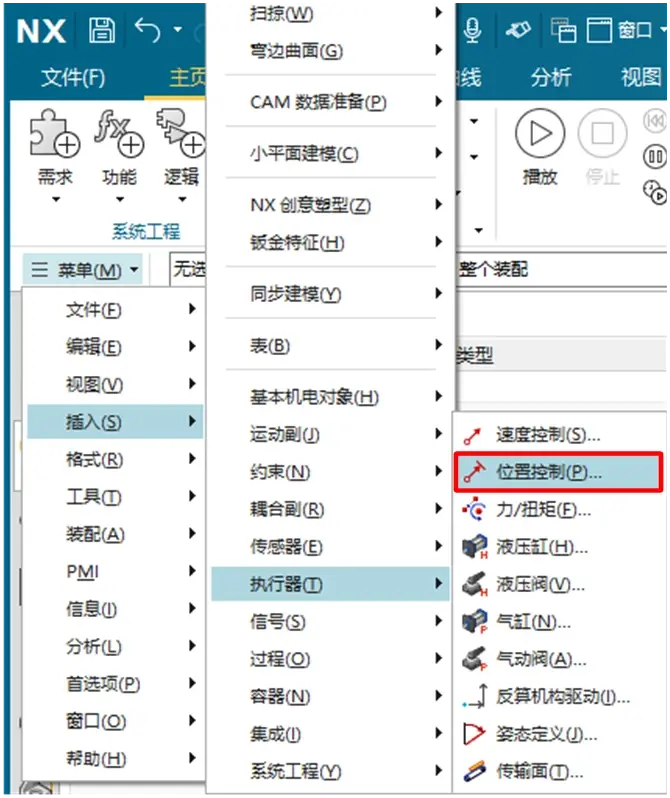

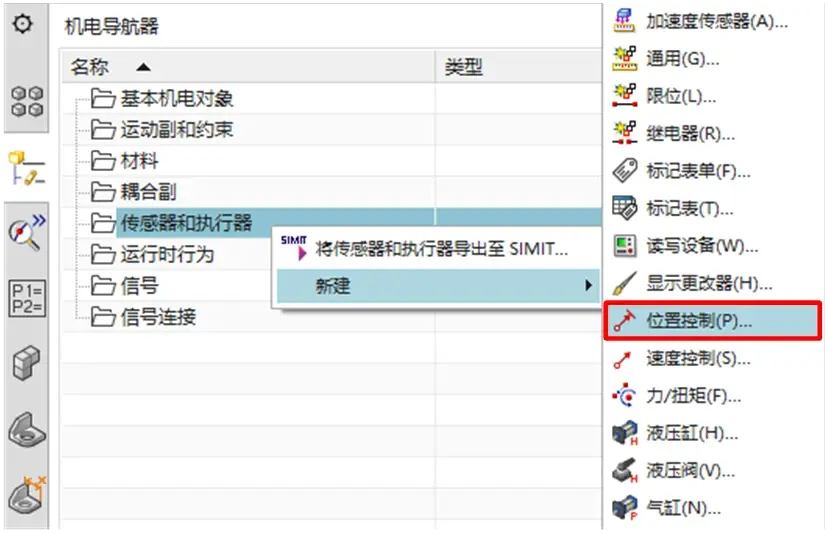

       打开位置控制对话框的方式有三种。如图所示。

(1) 方式一

(2) 方式二

(3) 方式三

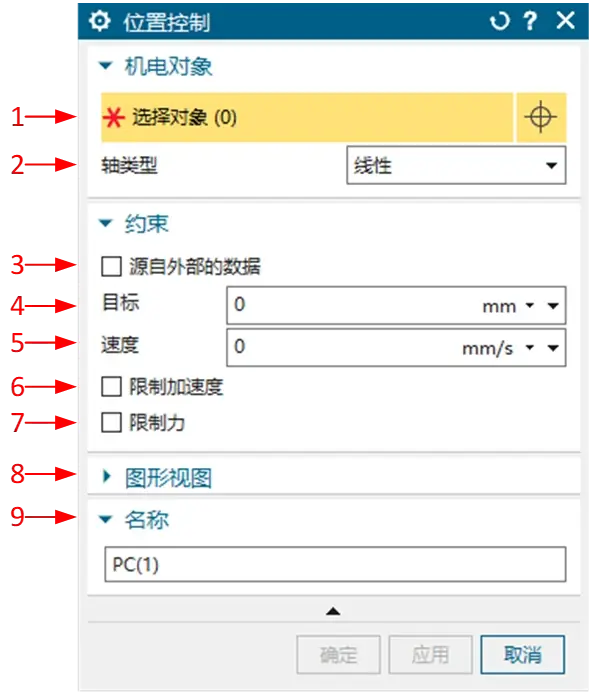

3.位置控制参数含义

4.实战演练

【例5-3】 打开“#例5-3 位置控制 练习.prt”，对模型中的退料气缸进行位置控制设置。

要求实现仿真效果：点击播放运行仿真，在运行时察看器中修改位置数值，使退料气缸完成退料操作。

具体操作如下：
