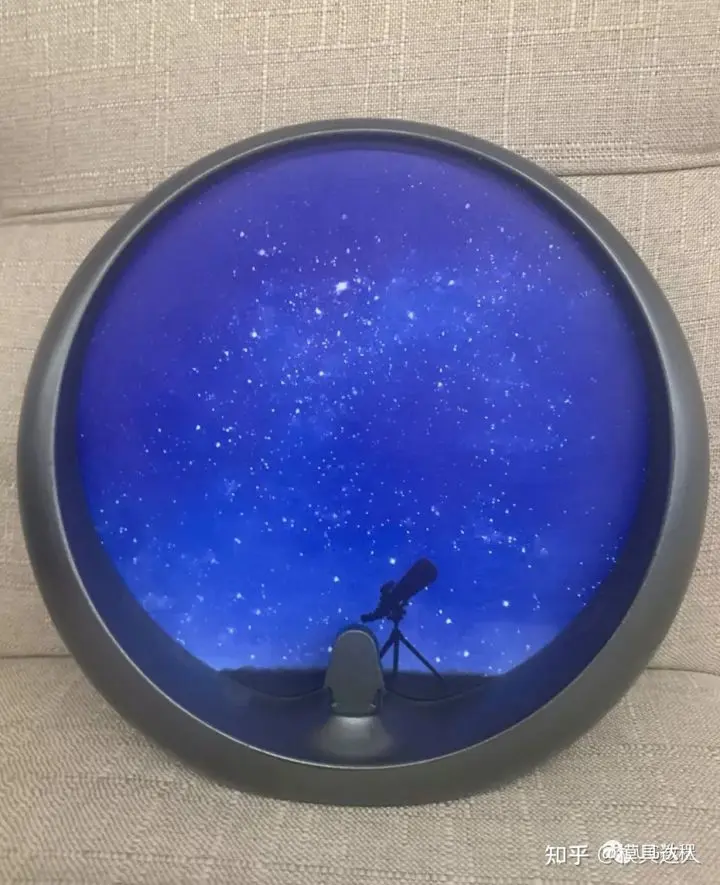

今天我们来绘制一个曲面产品——企鹅小夜灯的造型，这是腾讯课堂年终大会上吾思教育作为认证机构获得的颁发的奖品，今天我们来用UG软件绘制出它的三维模型，来看看难度怎么样！
建模过程：

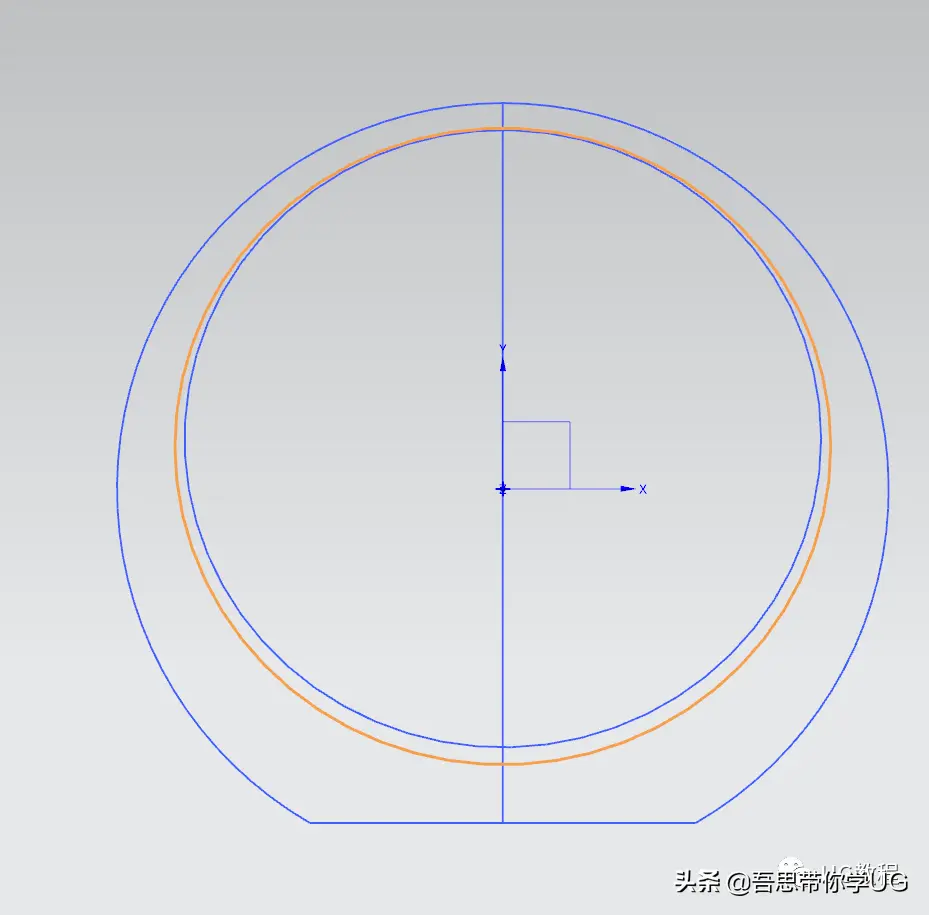

1、首先打开UG，绘制企鹅夜灯外部的轮廓草图，这一步可以利用光栅图像然后慢慢描线啊

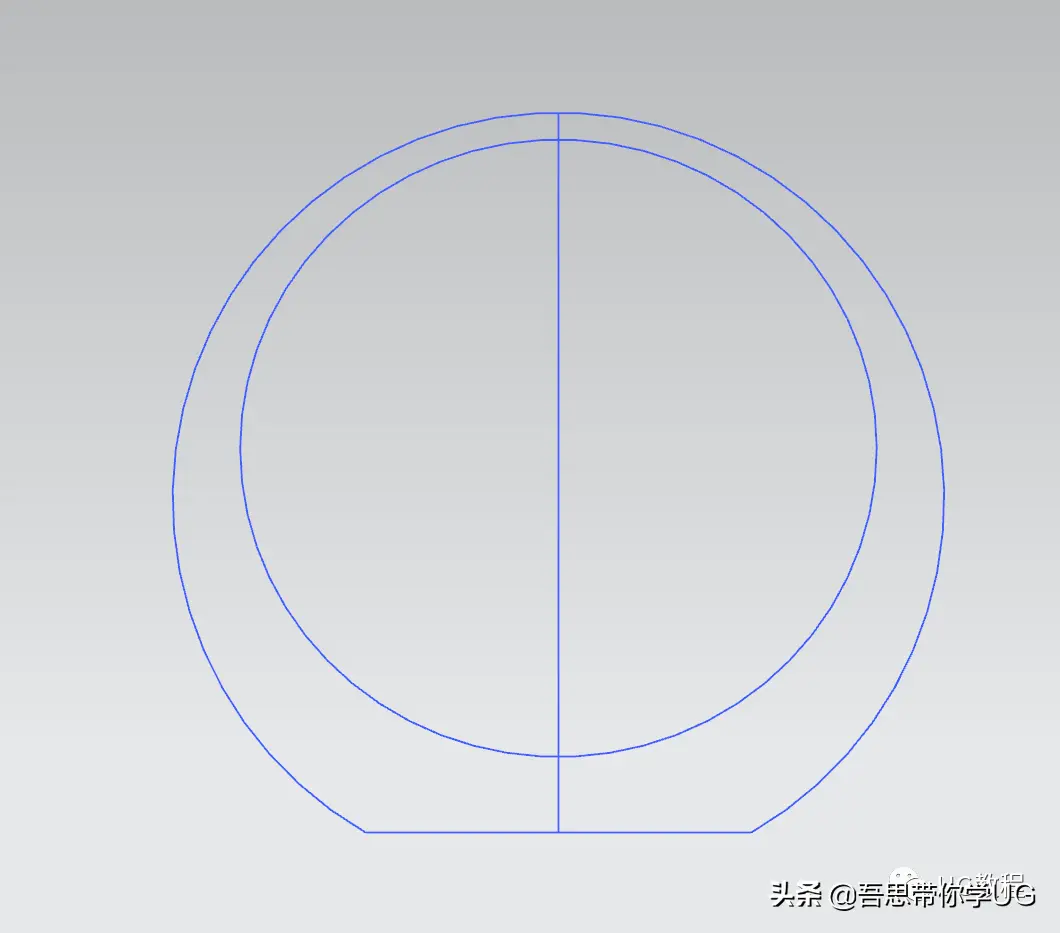

2、咱们继续绘制里面灯面部分的草图线条

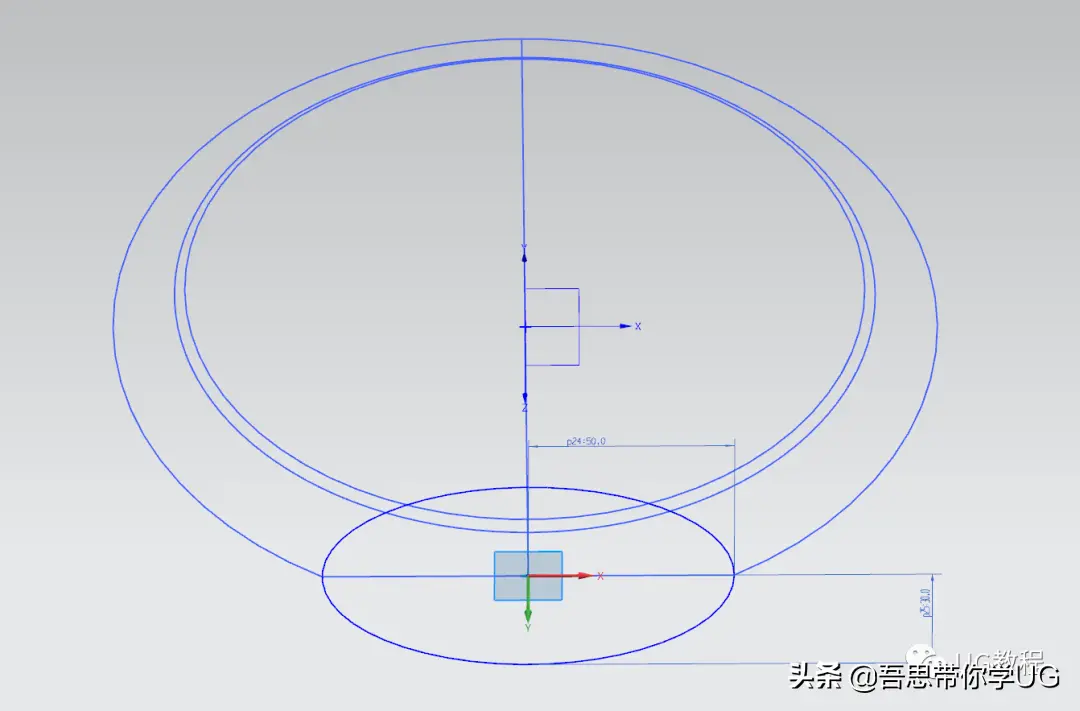

3、视线往下挪，在底部绘制一个经过草图1底边线条的椭圆

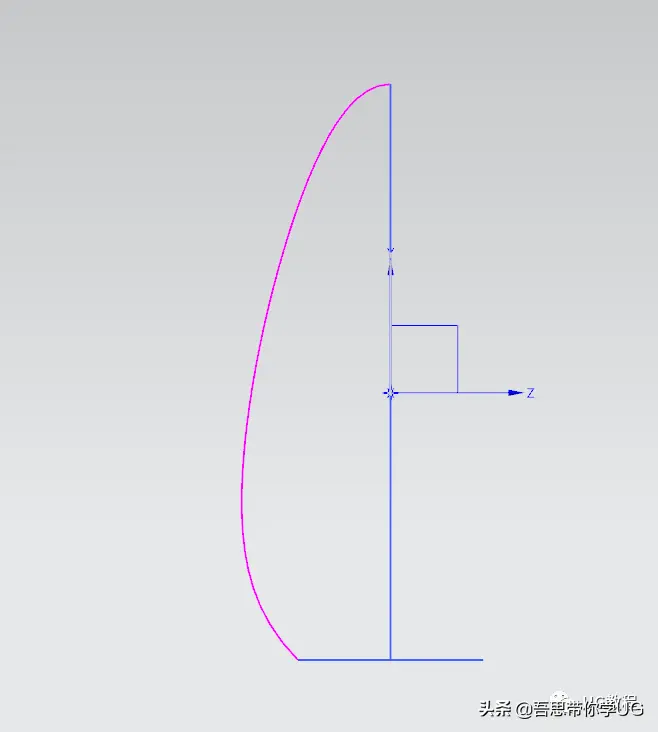

4、接下来就是绘制出物品侧面的轮廓草图（需要领取免费UG学习资料，各版本UG安装包的，可以vx搜索UG5400，备注头条粉丝学习）

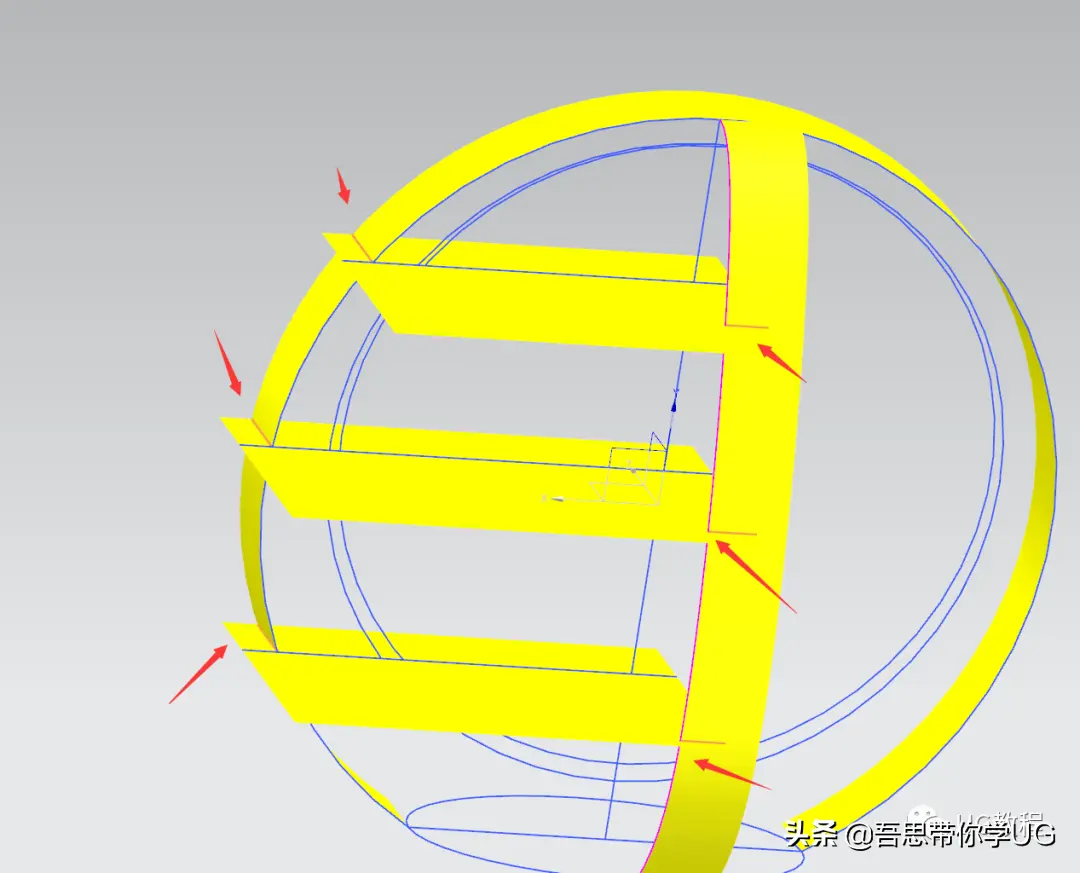

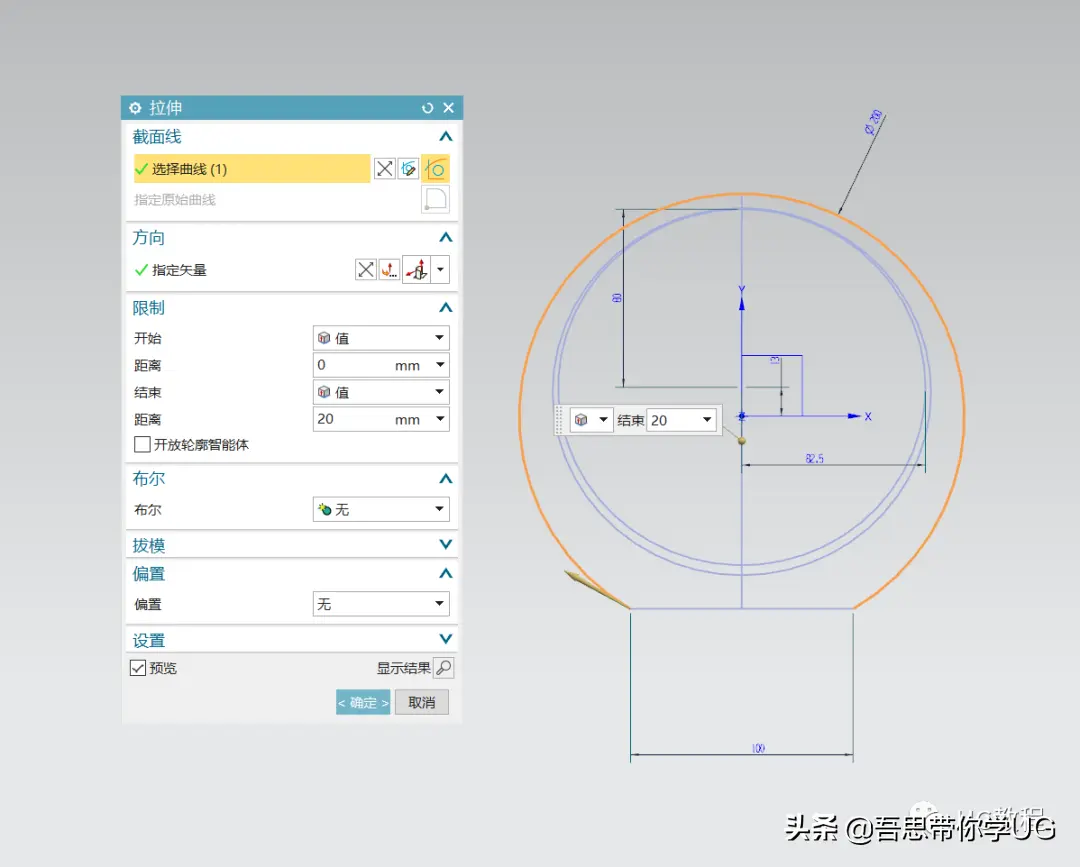

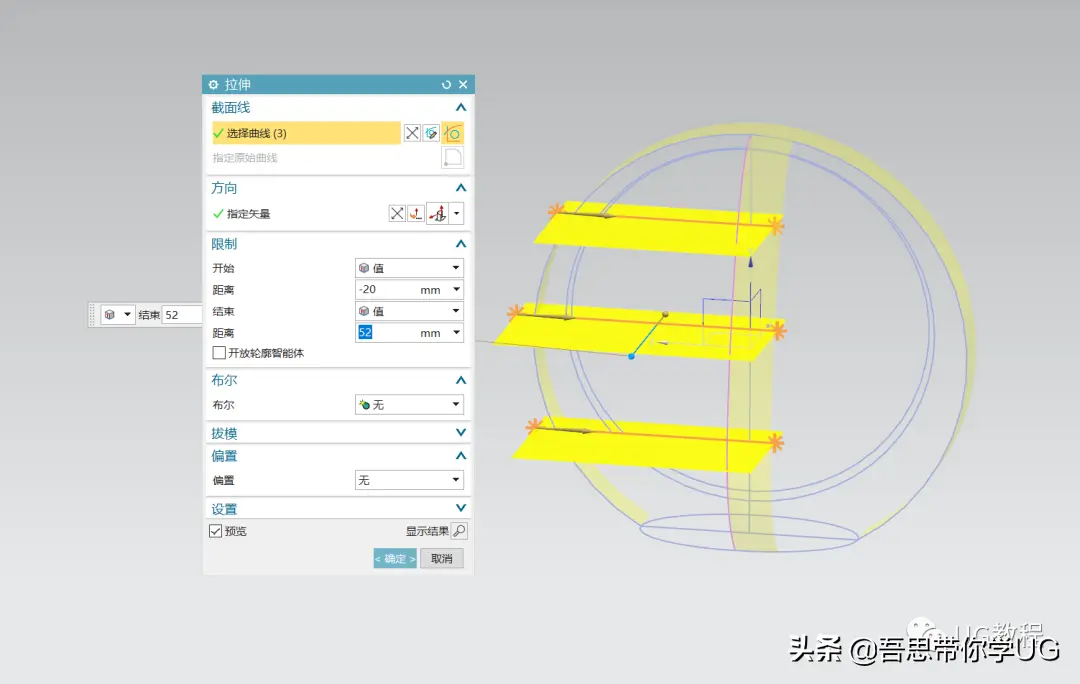

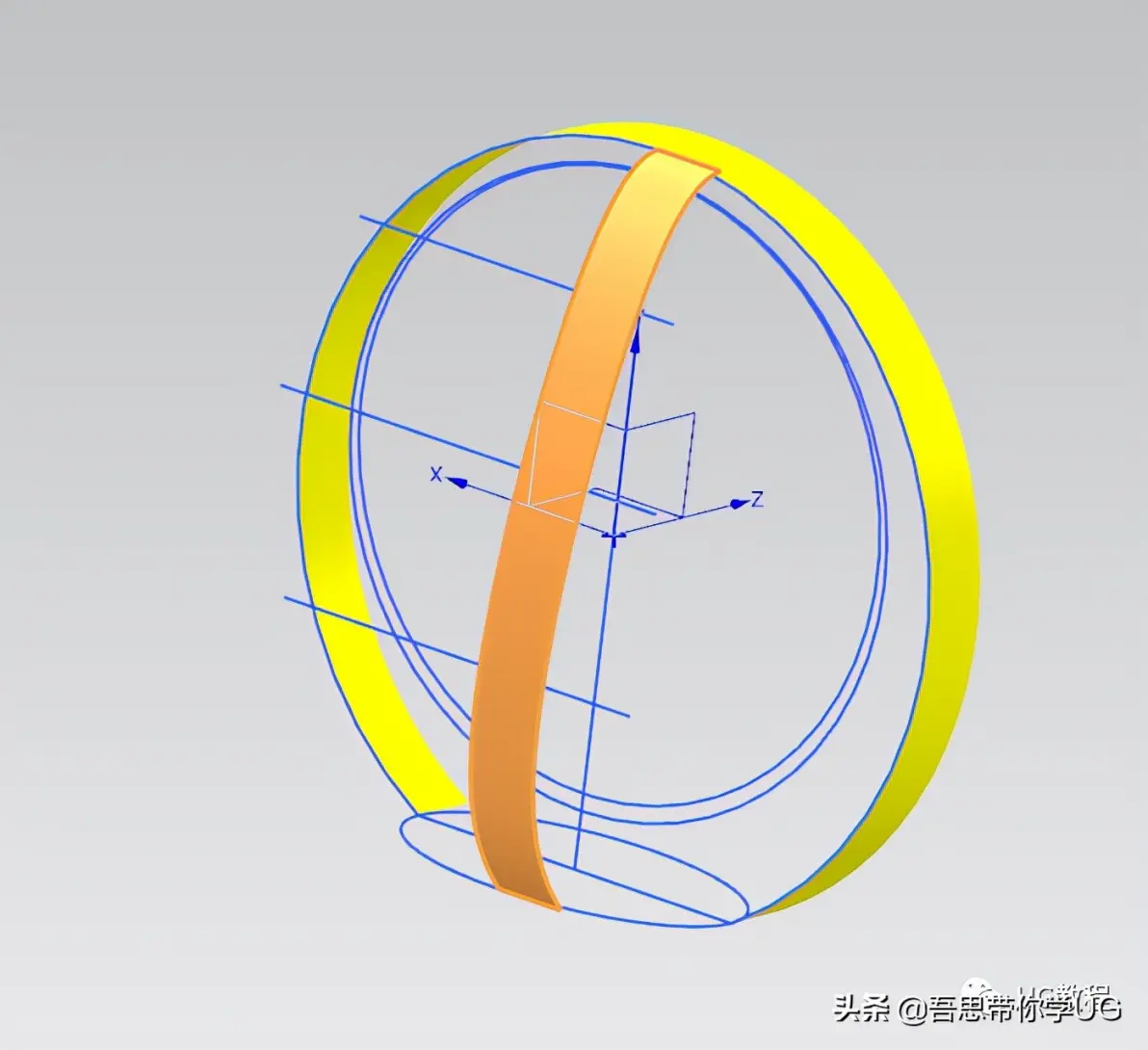

5、到了这一步咱们就可以开始构建面的部分了，首先拉伸草图轮廓的边做一个辅助面，然后在拉伸三个线条做出三个片体

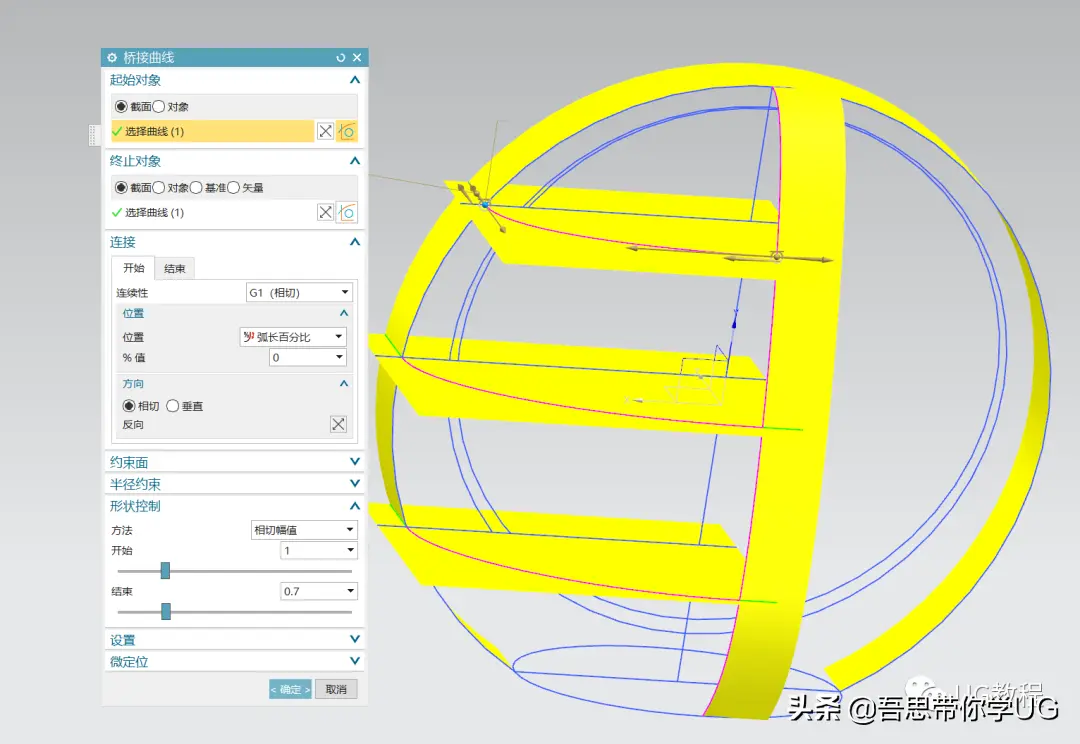

6、用相交曲线命令做出6根相交线，然后用桥接曲线命令进行连接，

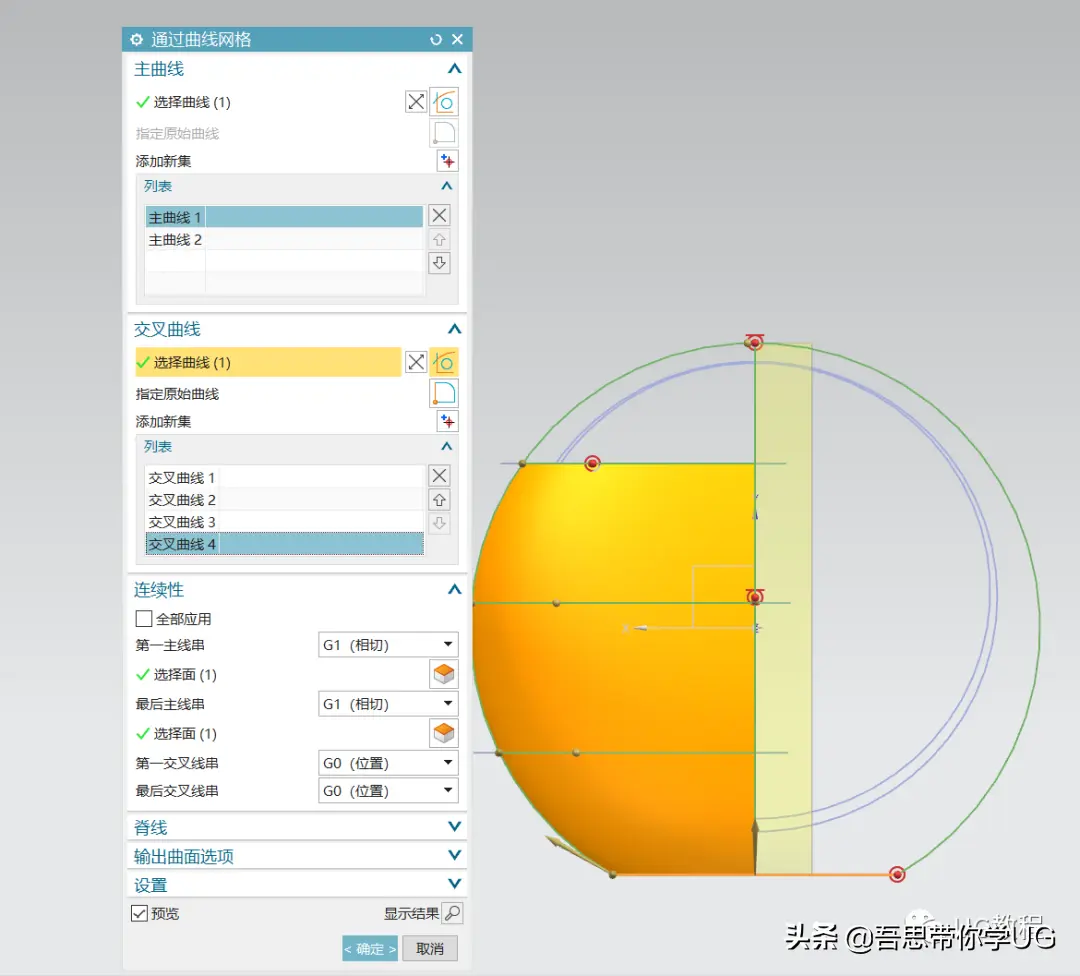

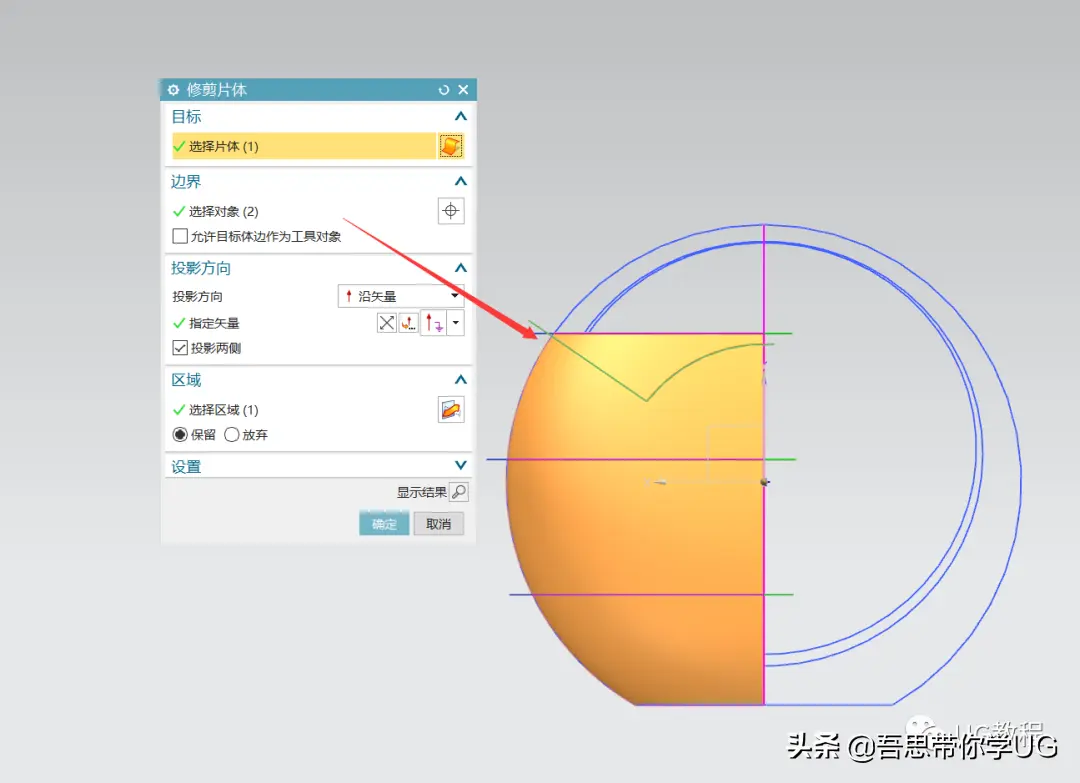

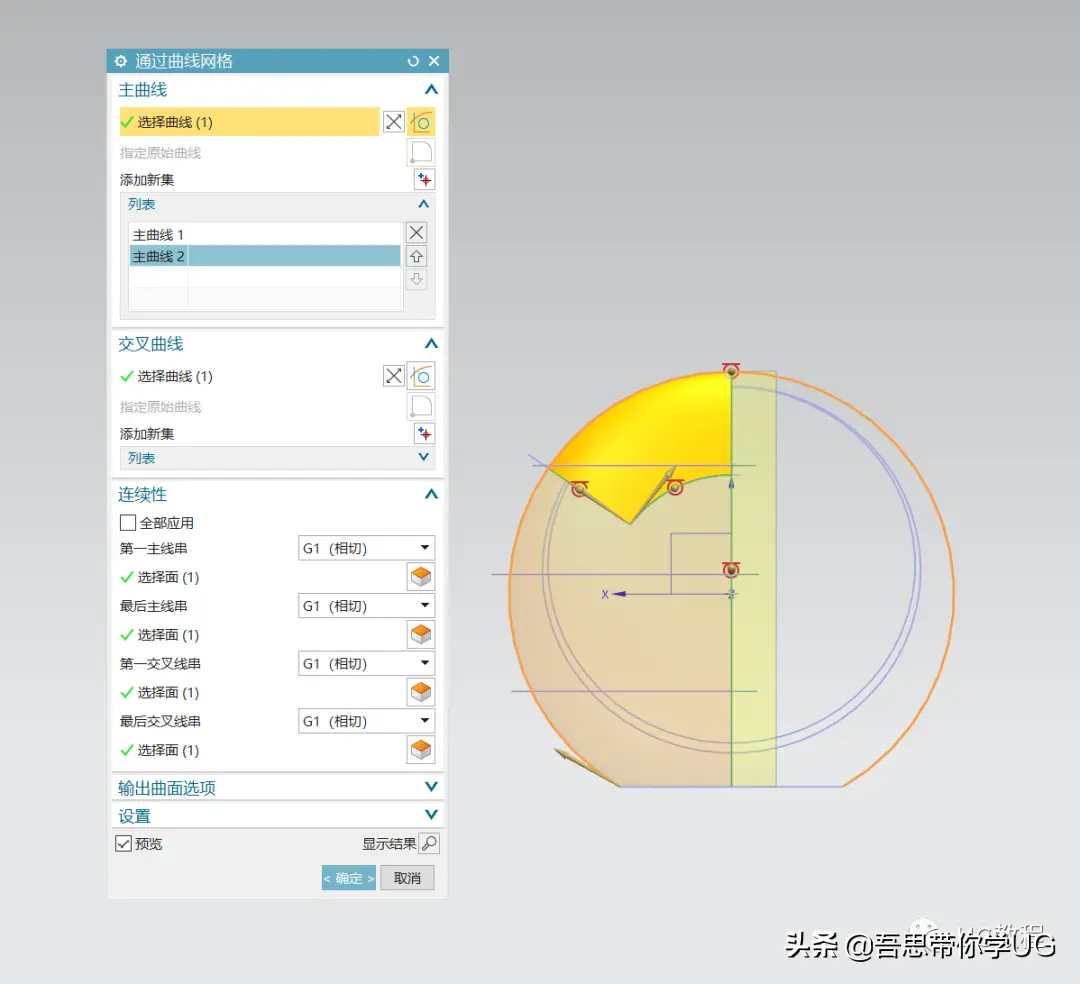

7、用通过曲线网格命令构建曲面，剩下的三边区域面可以使用修剪体修剪掉一部分做四边网格面，这样不会有收敛问题了。
8、把其中一边曲面完成之后再用镜像命令镜像到另一面去

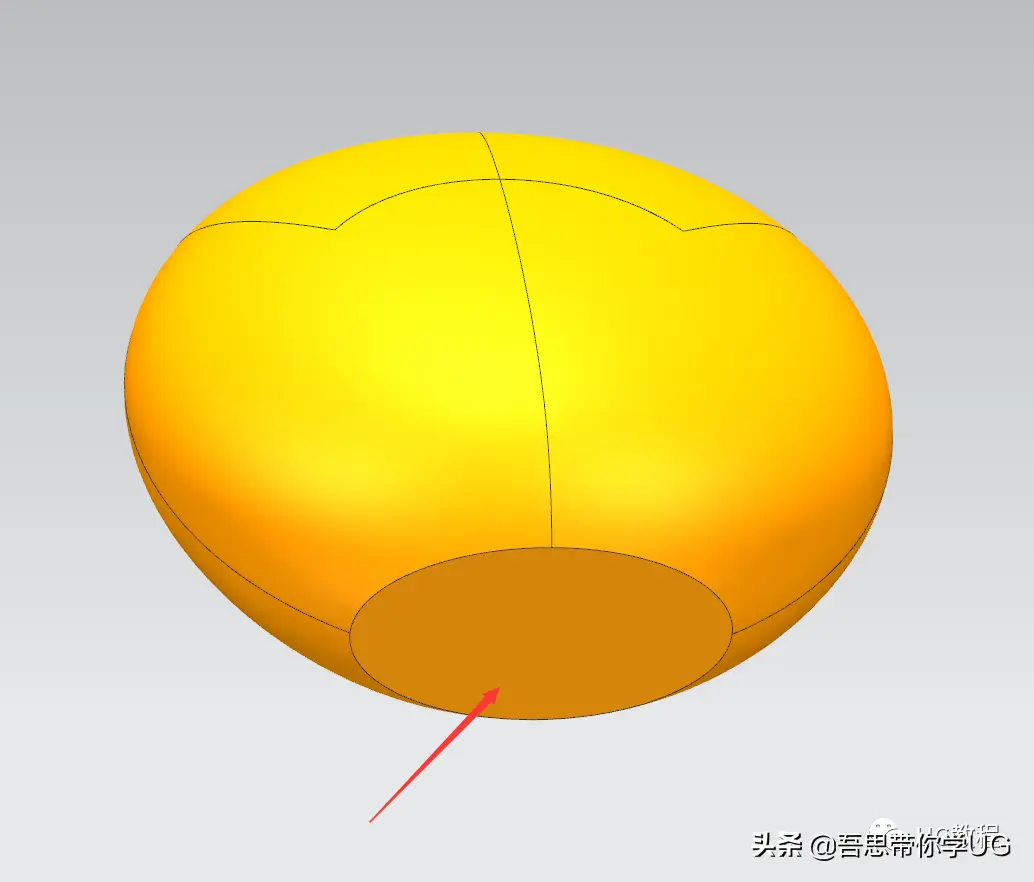

9、给底部做一个有界平面封底，然后就能用缝合命令做成实体了

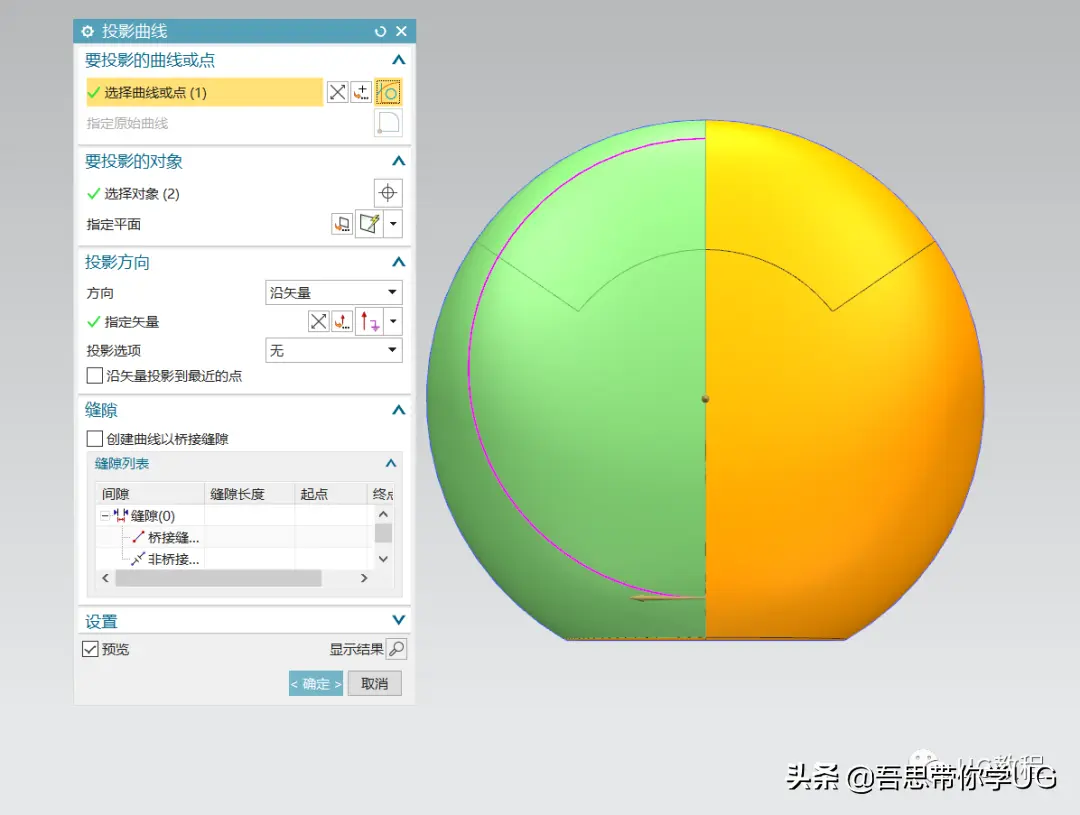

10、接下来就是切出中间空缺的部分，这里不能用拉伸做出来，所以咱们需要把之前做好的内部的曲线用投影曲线投影到体的面上

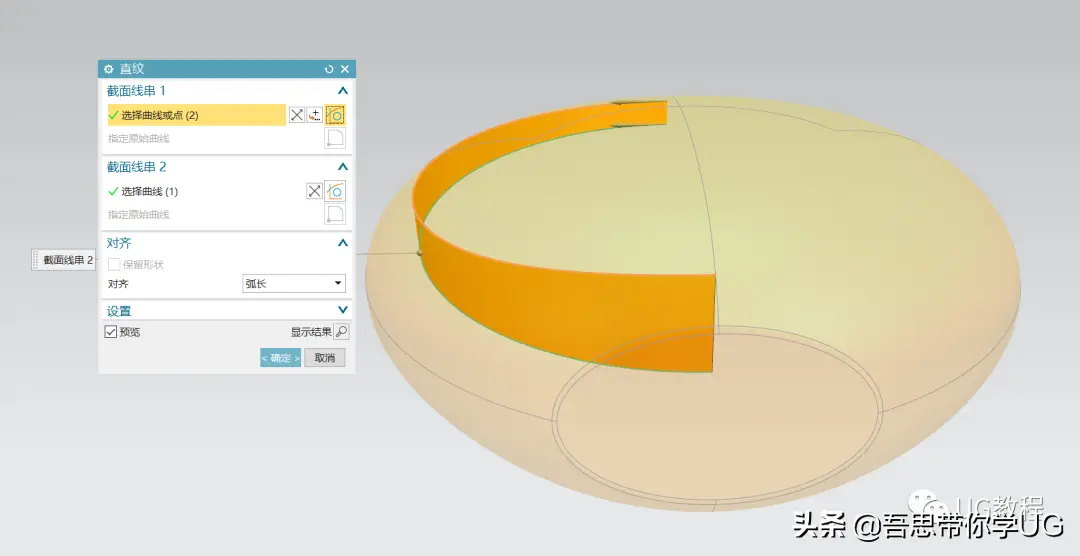

11、然后用直纹命令，链接投影曲线和草图的部分
12、用镜像命令做出另一边的样式，缝合成一整块片体，用补片命令修剪出咱们需要的空缺位置

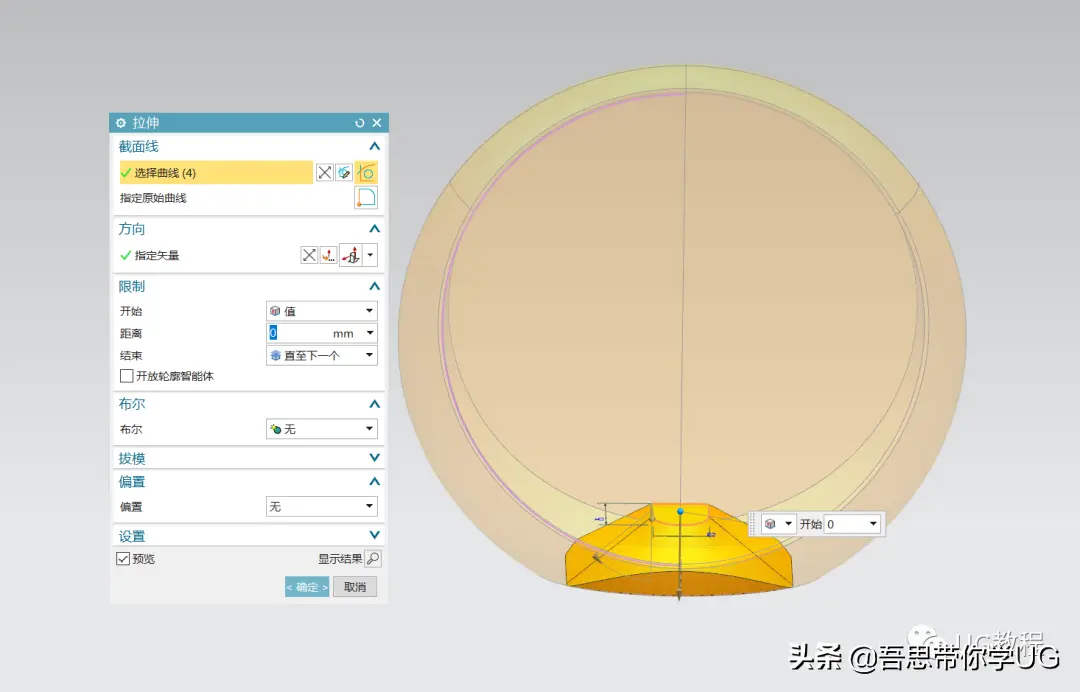

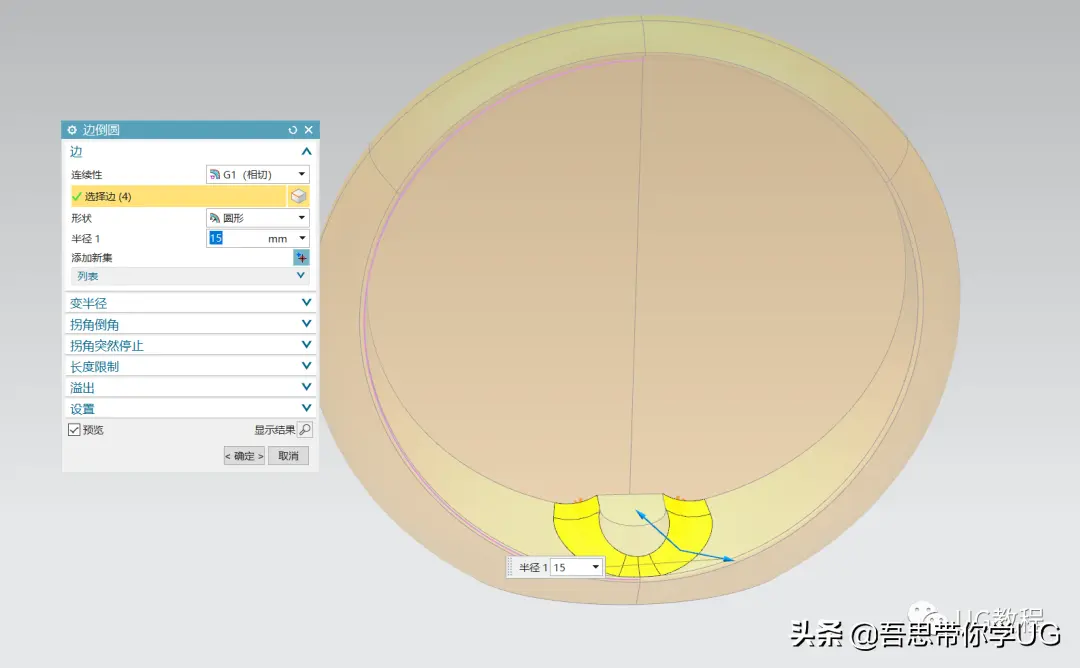

13、下方企鹅站立的地方咱们用拉伸偏置出一个凸台，别忘了用倒圆角命令过渡一下边界（需要领取免费UG学习资料，各版本UG安装包的，可以vx搜索UG5400，备注头条粉丝学习）

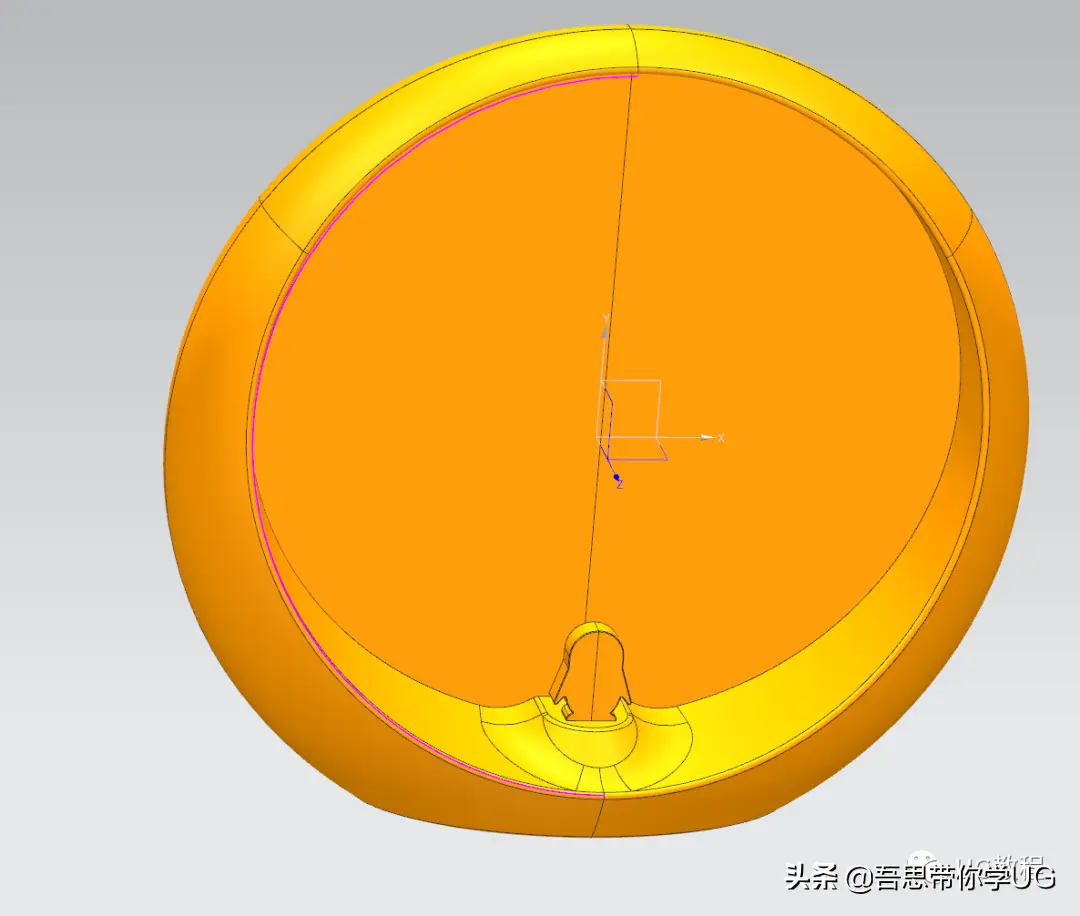

14、最后就是在平台上拉伸一个企鹅的雕像就行啦！

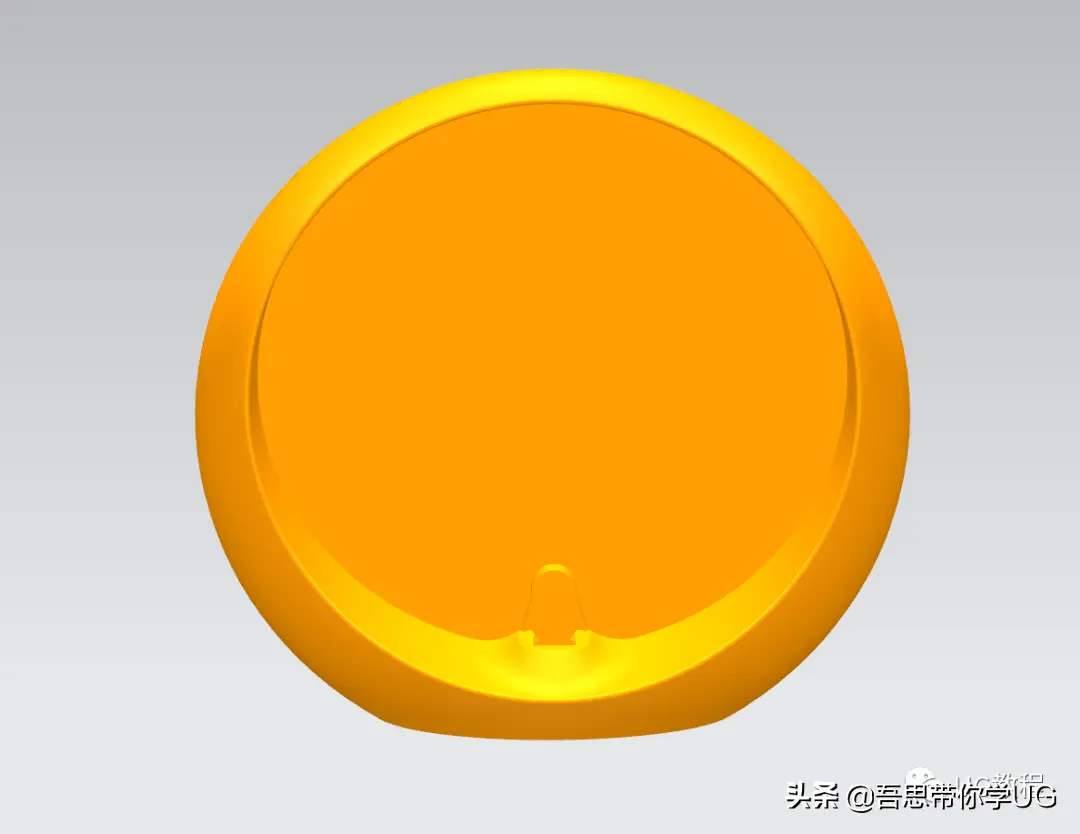

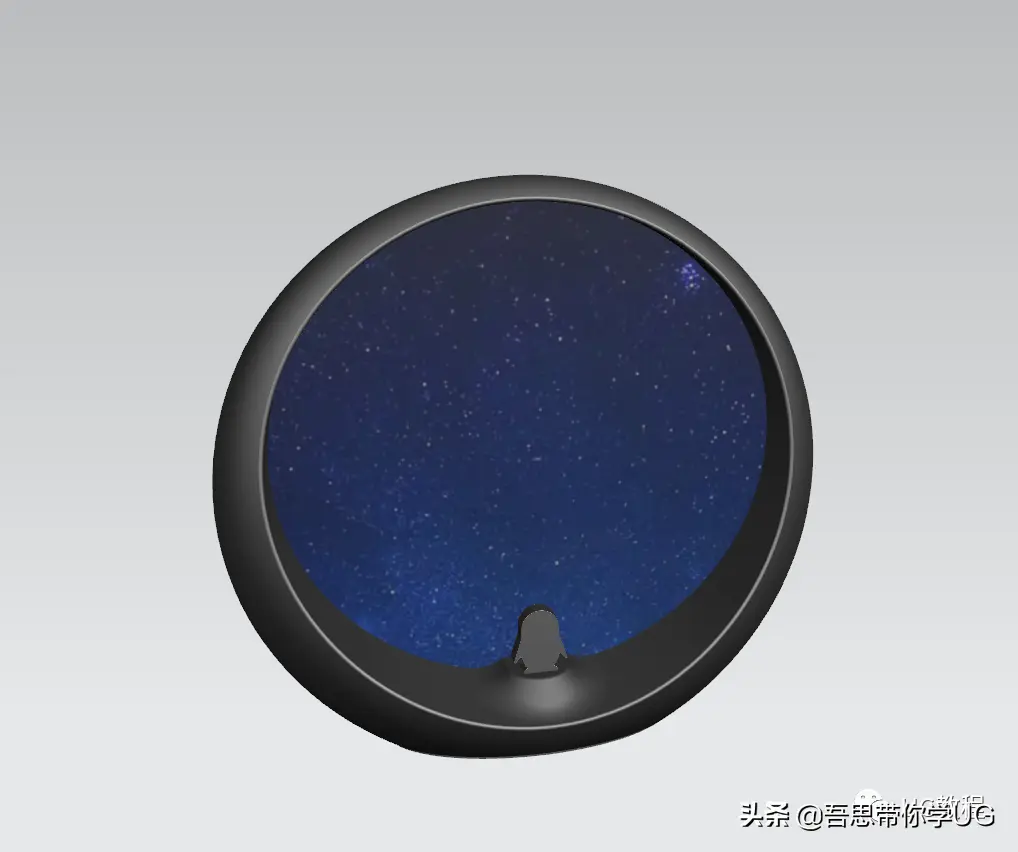

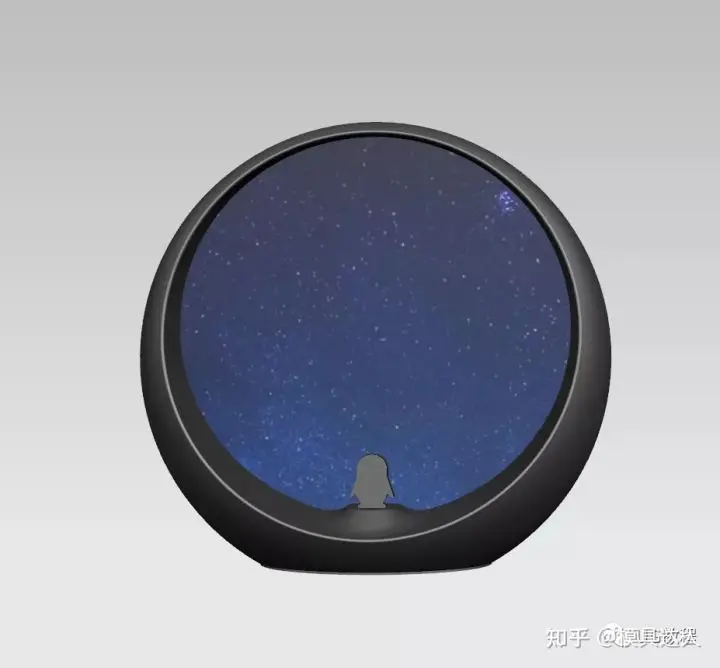

模型的外观样式完成之后，咱们还可以用UG自带的渲染功能让他变的更加真实一点
曲面看起来很难，但是只要掌握了正确的建模思路之后，生活中很多具有曲面特征的 物品都能用UG给建模出来，思路才是最重要的知识啊！小伙伴们也来动手画一画吧~
