UG/NX新手教程：喇叭花曲面建模

UG曲面建模其实也没有那么难，一起看看！

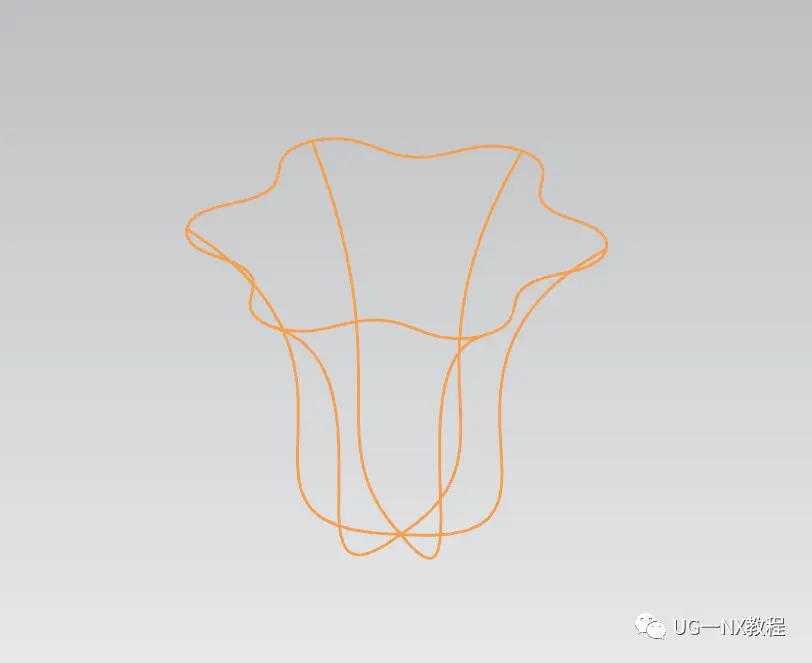

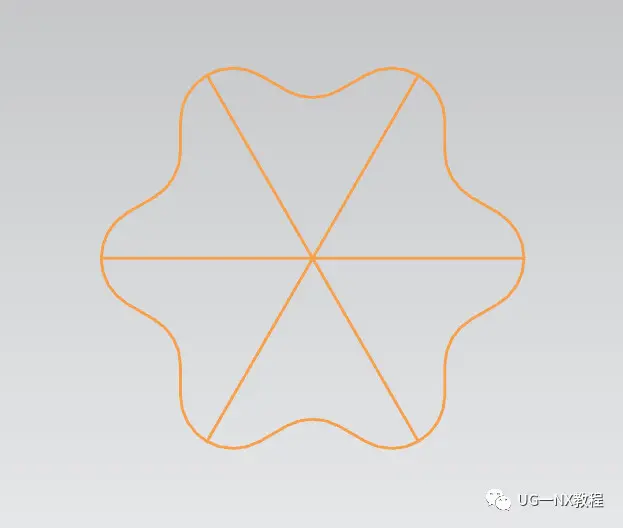

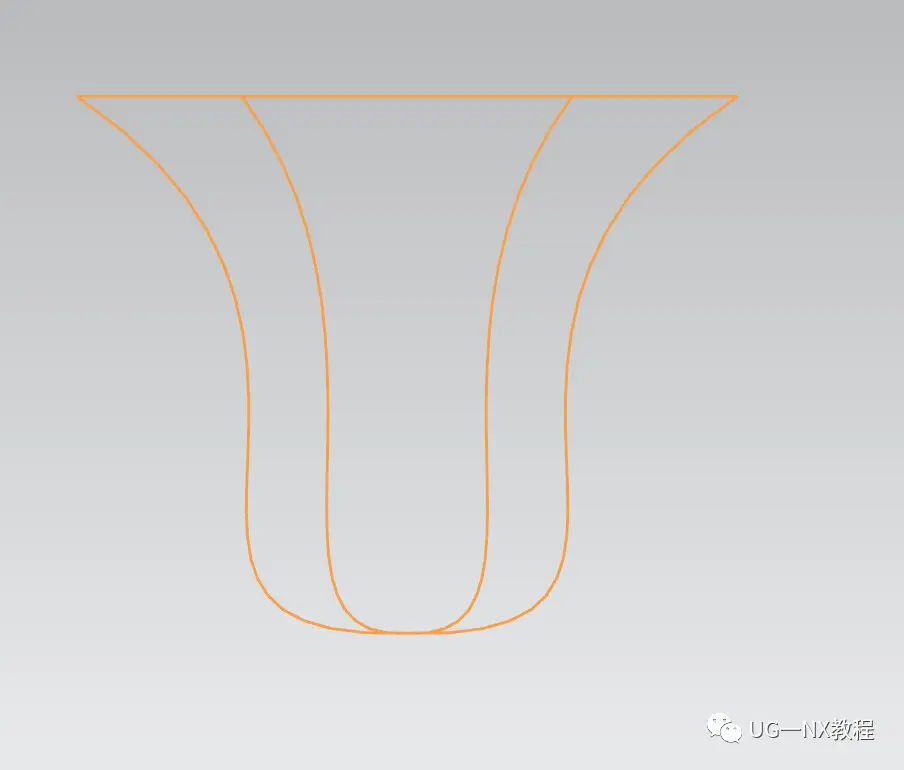

  建模过程：   1.首先绘制花朵的样条曲面，可以利用阵列来提高效率。

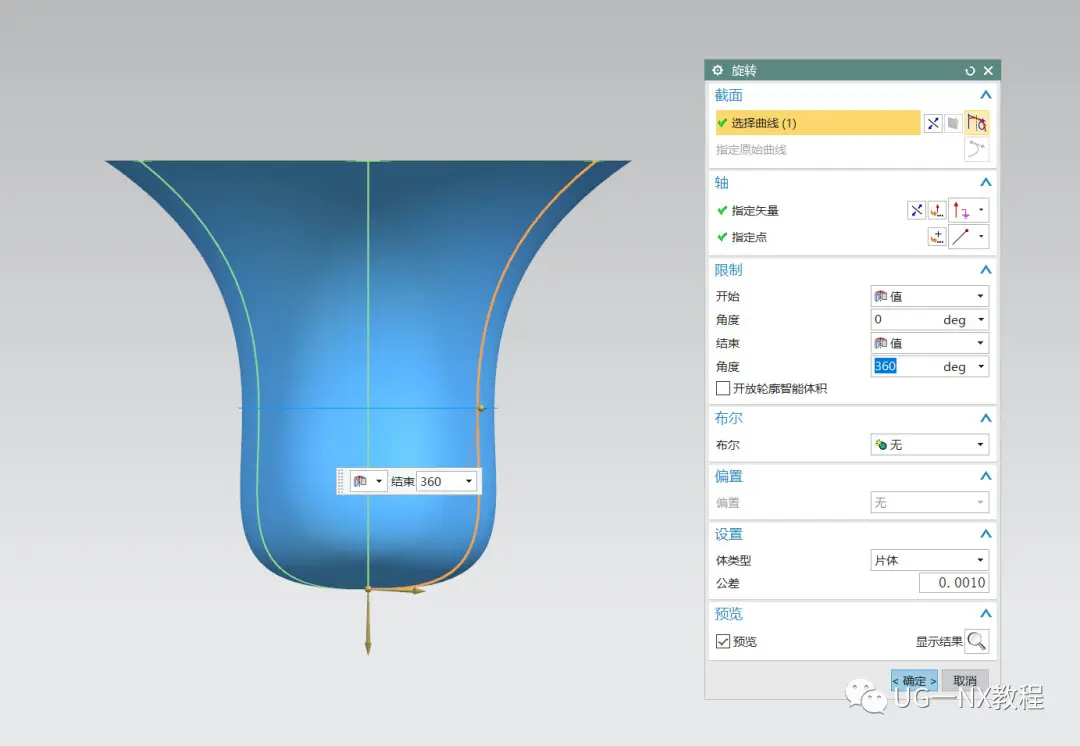

  2.进行旋转，注意了，是旋转成片体

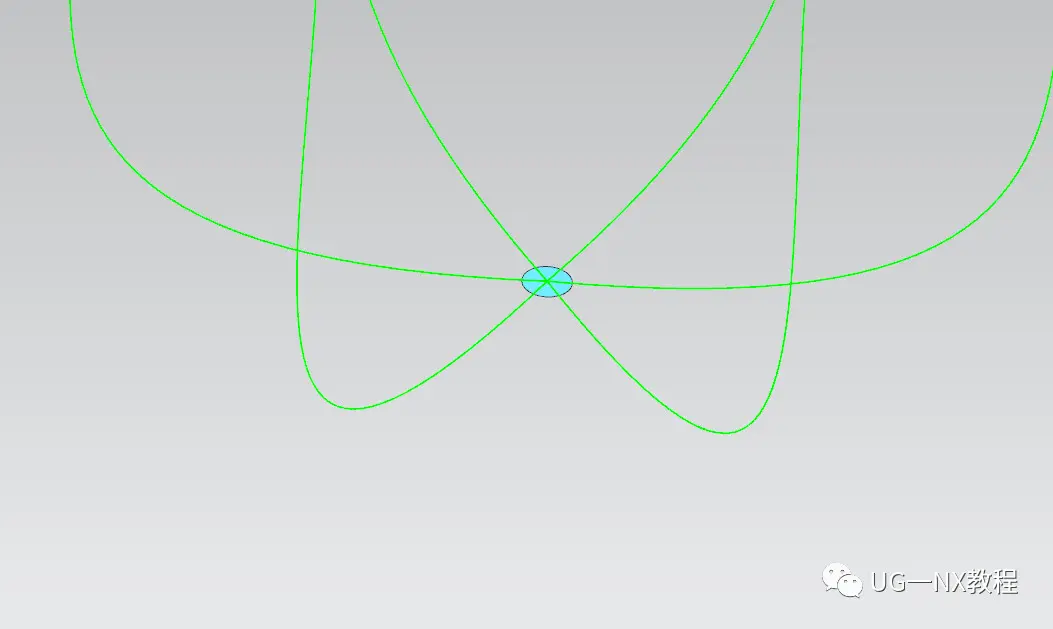

  3.草图绘制一个直径为4的圆 拉伸求交，得到这个一个小圆片体

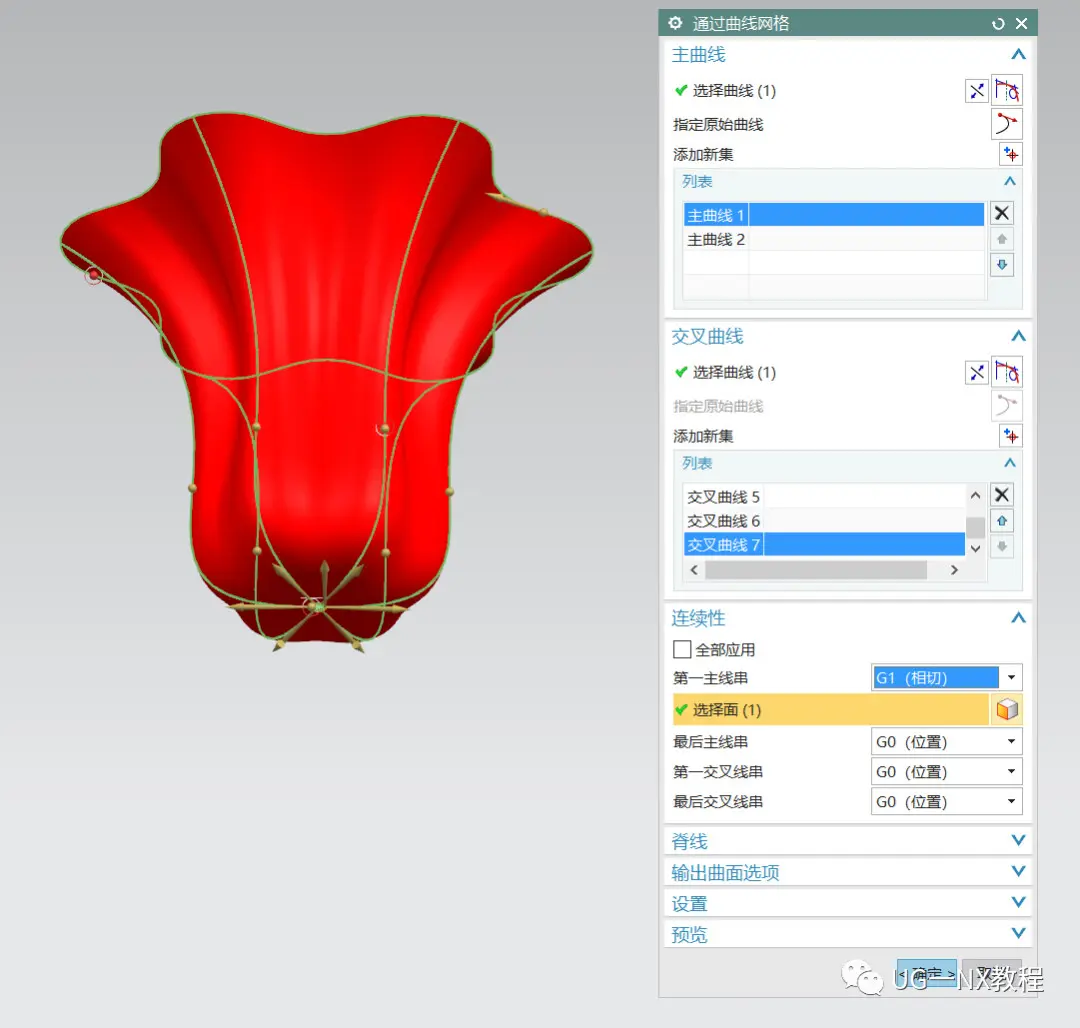

  4.利用这个小圆片体做曲线网格，给小圆位置处做相切连续性。

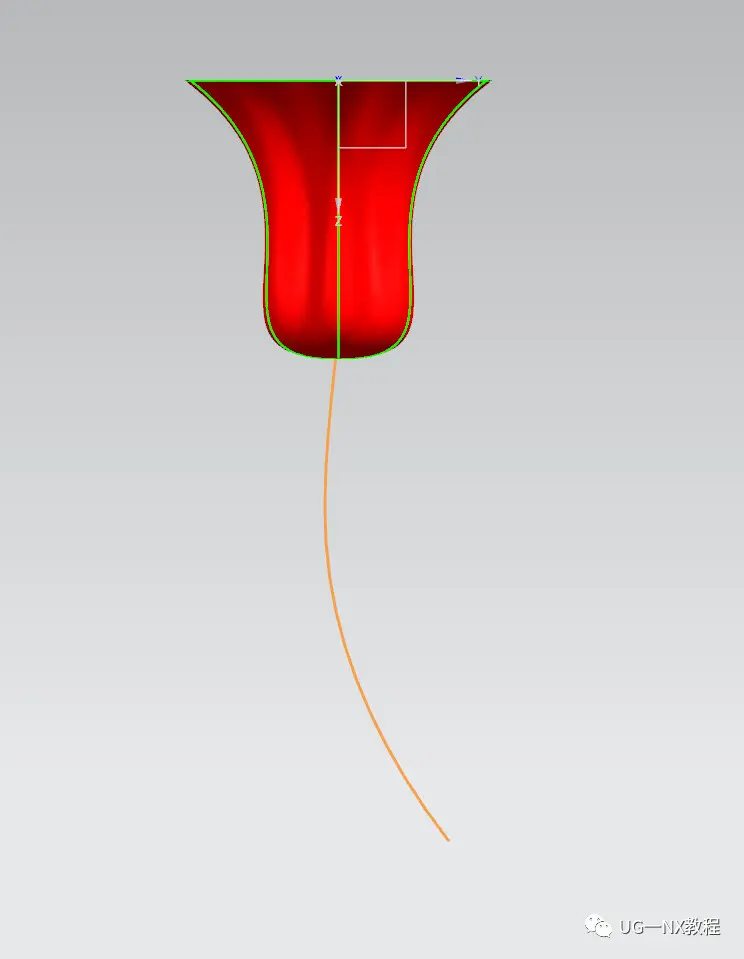

  5.继续草图绘制一根圆弧

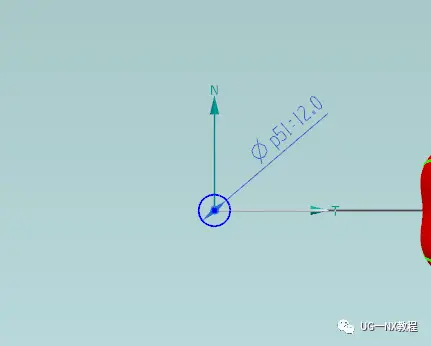

  6.在端点处创建基准面，绘制草图一个圆

  7.进行一个缩放的扫掠，花柄就完成了

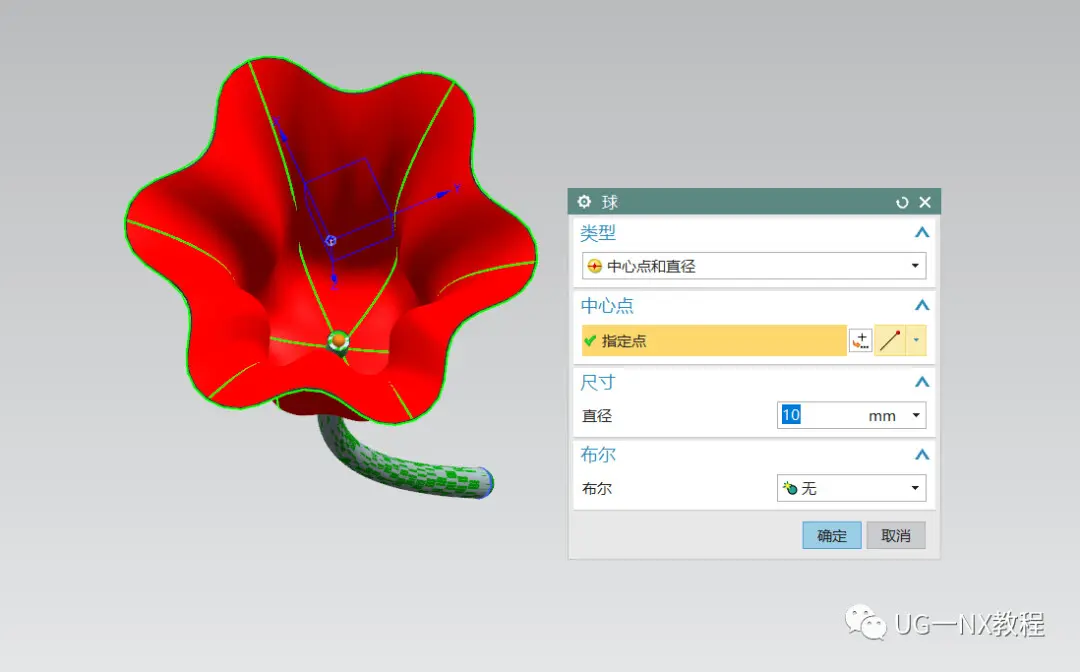

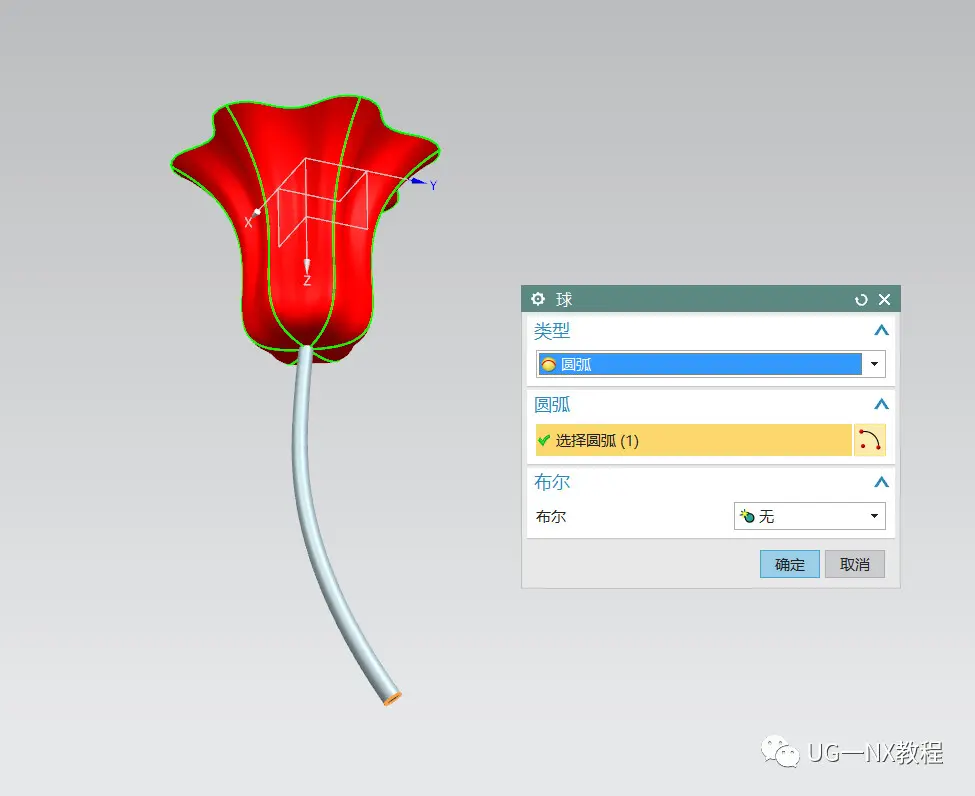

  8.在花柄的两端插入设计特征-球

  9.继续绘制花蕊，这里我们做艺术样条

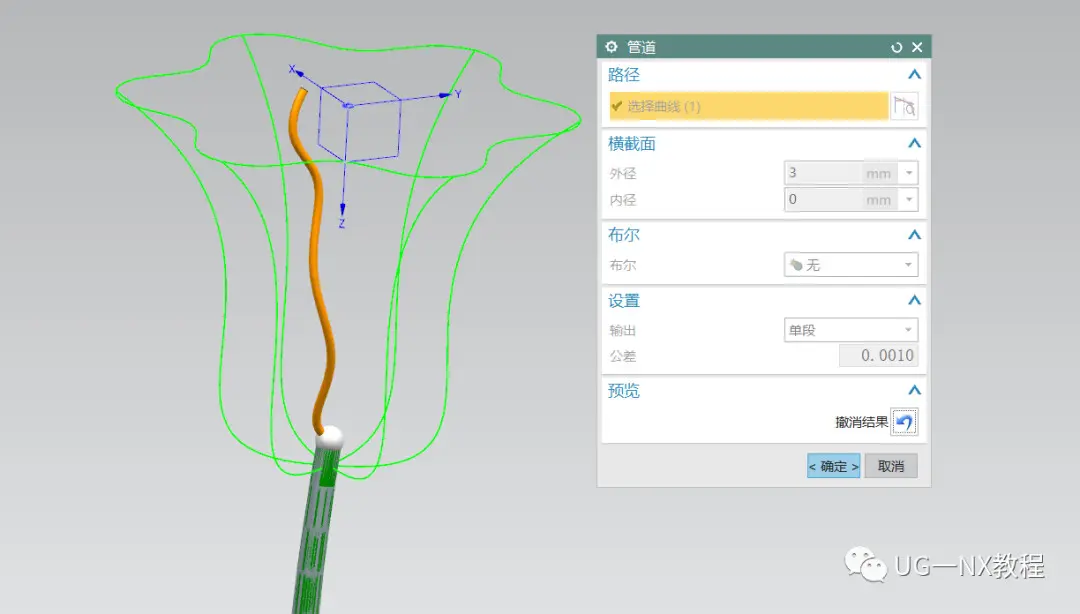

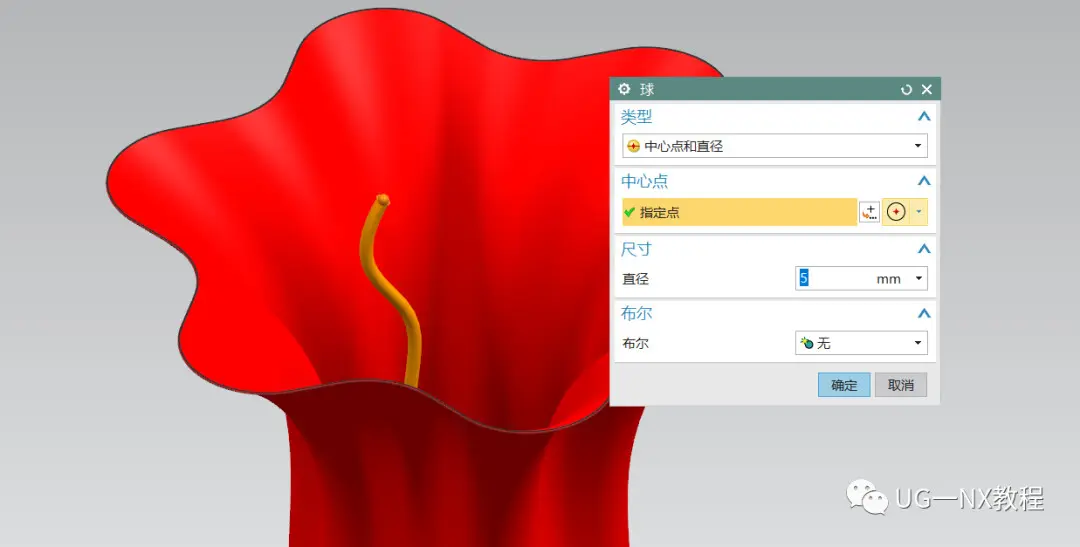

  10.做3mm管道后，在顶端插入一个球体

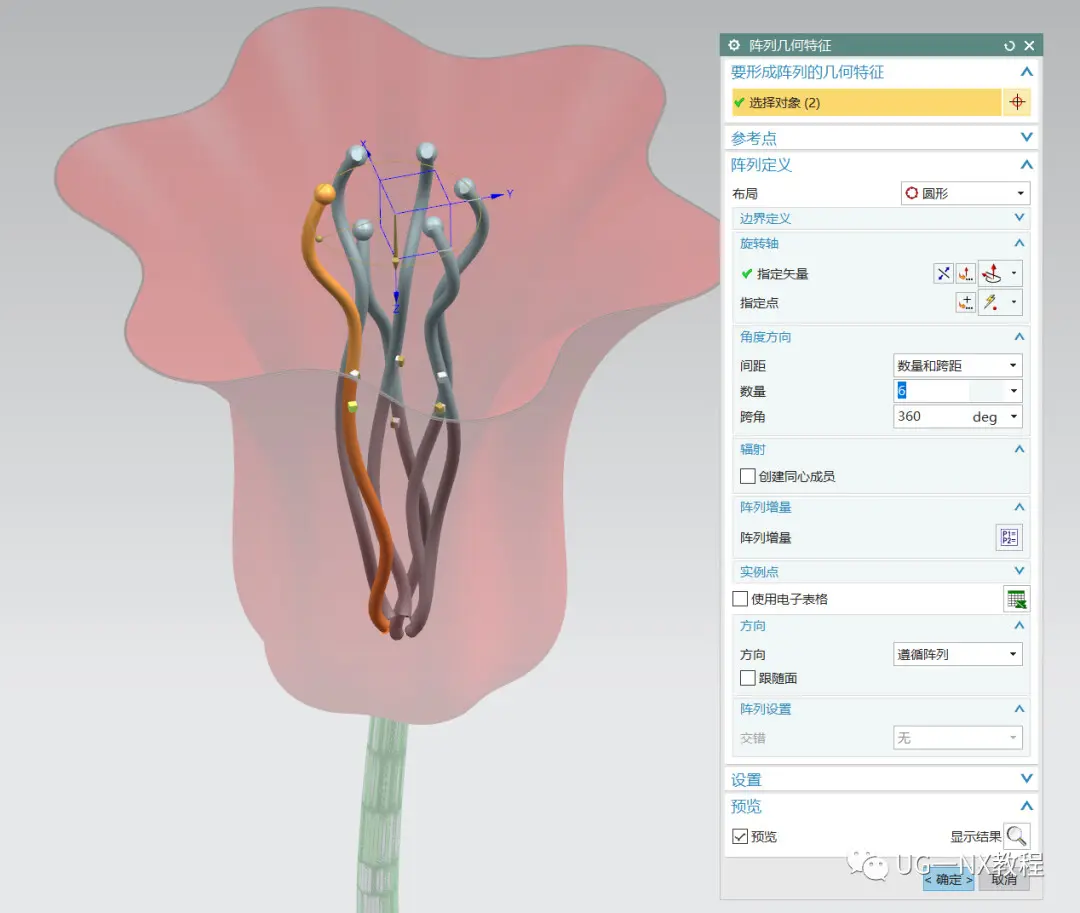

  11.阵列花蕊

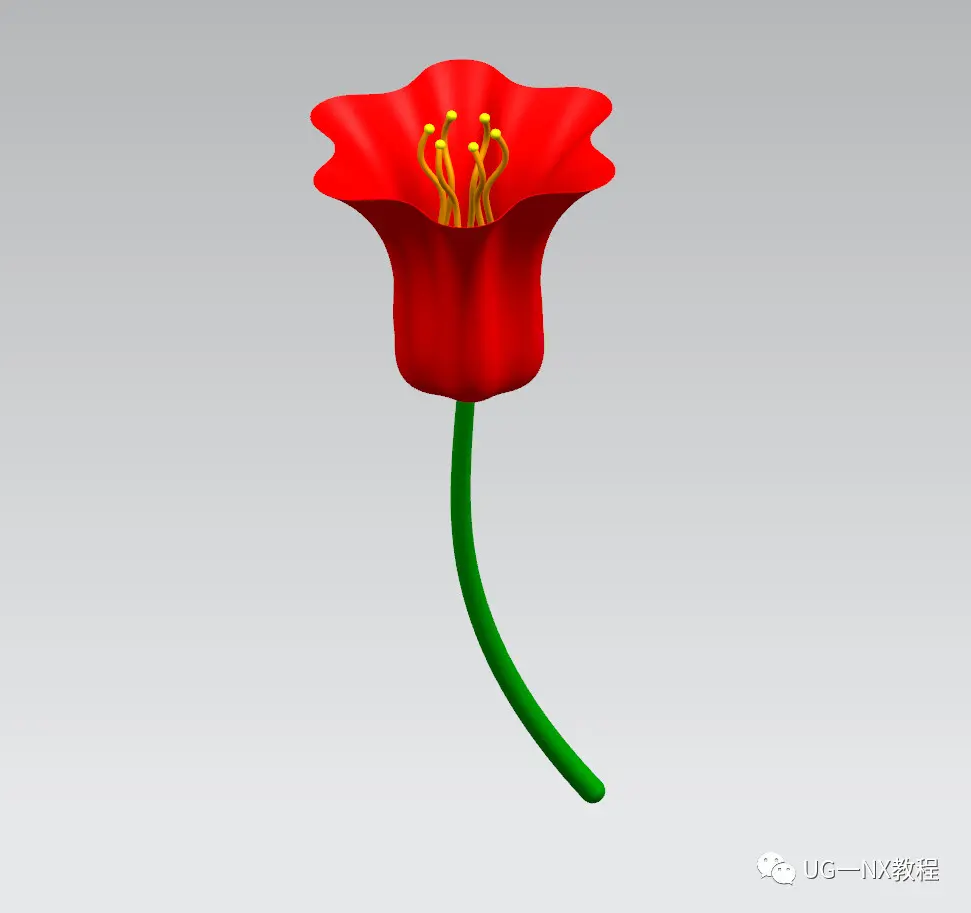

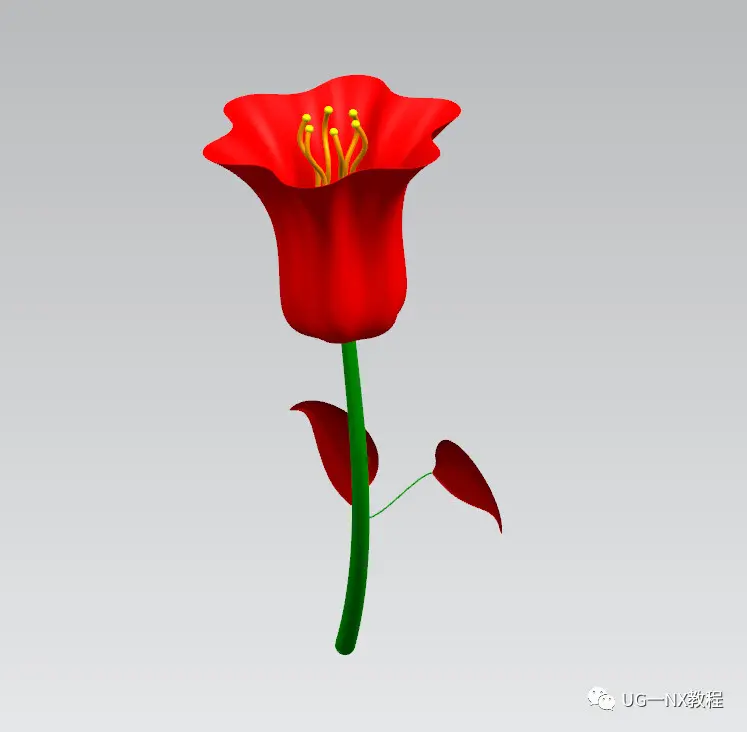

  12.最后求和上色就完成了，想加叶片的小伙伴可以参考树叶的做法添加哦！

怎么样？快去动手试试吧！学习UG NX可以看下图咨询！
