UG NX 12.0曲面建模教程

曲面是指由空间具有两个自由度的点构成的轨迹。曲面同实体模型一样，都是模型主体的重要组成部分，但又不同于实体特征，区别在于曲面是有大小但没有质量，并且是零厚度、没有体积的薄片，在特征生成过程中，不影响模型的特征参数。曲面 建模 广泛用于生活产品、汽车造型、电器电机、飞机轮船工业等多种工业造型设计过程中，用户利用它可以设计出复杂的光顺自由曲面形状。

曲面的基础是曲线，构造曲线要避免重叠、交叉和断点等缺陷。

曲面是微分几何研究的主要对象之一，曲面的局部性质指曲面在一点附近的几何性质。一个曲面是一个二维流形，在UGNX软件中，可以看成是三维实心物体的边界。

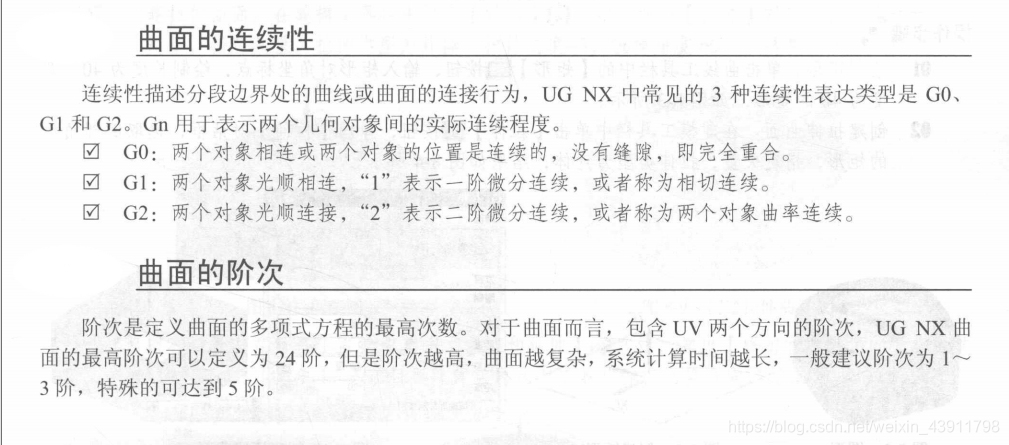

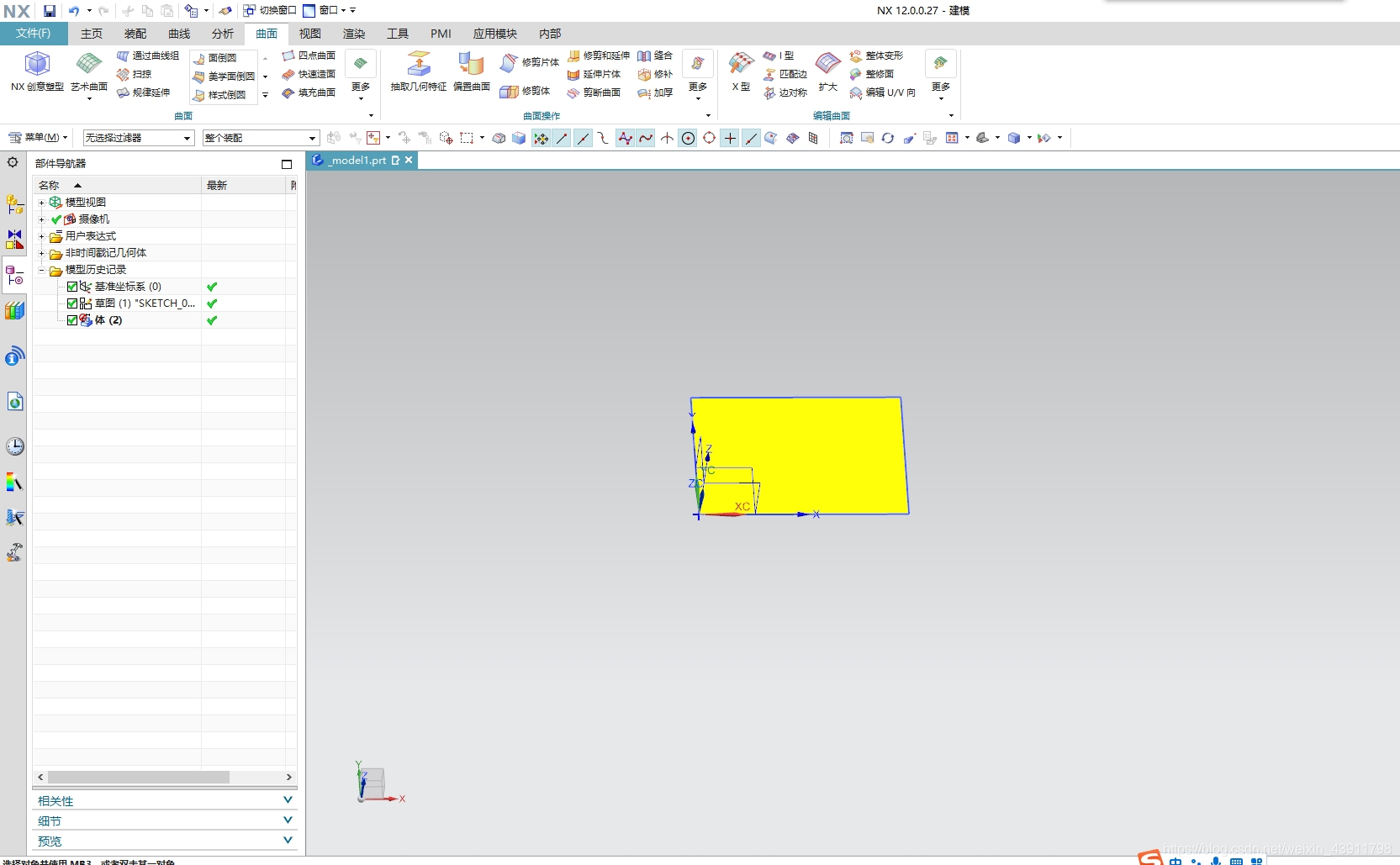

曲面建模是在UG NX  软件中利用曲面选项卡中的相关功能来创建片体（厚度为0的实体）图形，即曲面。曲面建模功能是UG NX软件中体现CAD/ CAM  软件建模能力的重要标志。曲面建模用于构造用标准建模方法无法创建的复杂形状，既能生成曲面，也能生成实体。曲面建模大多数用于实际产品的设计。

在UG曲面造型中，通常将曲面称为片体，即是零厚度的实体，可以对片体加厚成封闭实体。

现代产品的设计主要包括设计与仿形两大类，无论采用哪种方法，一般的设计过程都是根据产品的造型效果或三维真实模型，采样曲面点数据、 曲线拟合 、曲面构造、生成计算机三维实体模型，最后编辑和修改等。

曲面建模的一般过程

通常情况下，曲面建模都是从曲线开始的。在实际使用过程中，即可以通过点创建曲线来创建曲面，也可以通过抽取或使用视图区已有的特征边缘线来创建曲面。所以，曲面建模的一般过程如下：

01）首先创建曲线。可以用测量得到的云点创建曲线，也可以从 光  栅图像中勾勒出用户所需的曲线。

02）根据创建的曲线，利用过曲线、直纹、过曲线网格、扫掠等选项，创建产品的主要或者大面积的曲面。

03）利用桥接面、二次截面、软倒圆、N-边曲面选项，对前面创建的曲面进行过渡接连、编辑或者光顺处理。最终得到完整的产品模型。
