MATLAB验证码识别：系统设计与实现

一、课题介绍

随着互联网技术的发展和应用，网络在给人们提供丰富资源和极大便利的同时，伴随而来的是互联网系统的安全性问题。而数字验证码的出现证书加强web系统安全性的产物。研究数字验证码的识别显得非常有必要。

本设计基于MATLAB hu不变矩，进行数字验证码的识别，建立一个模板库，采用GUI设计界面，自由读取数字验证码进行识别并且输出0-9这10个数字。

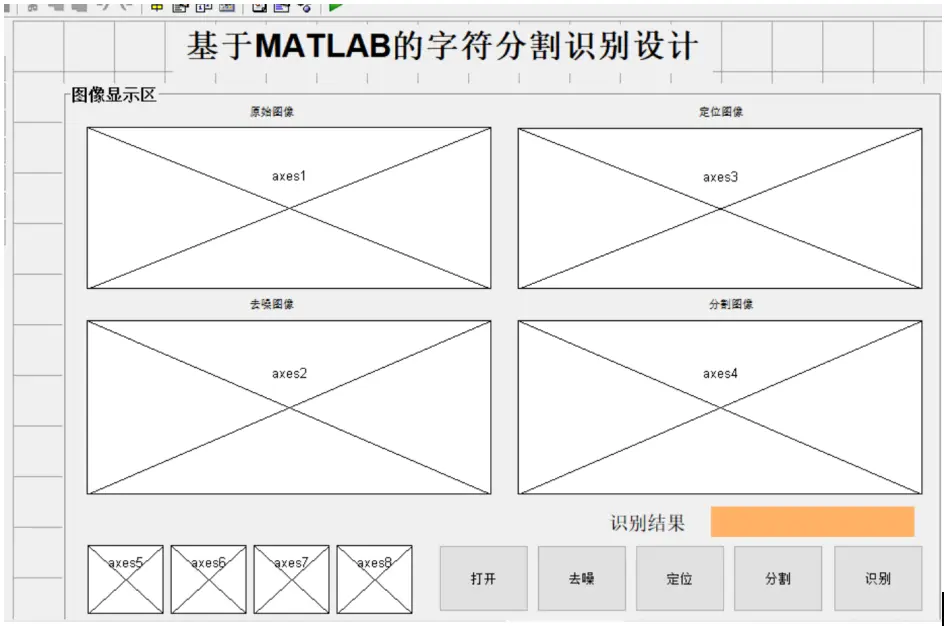

二、GUI界面设计

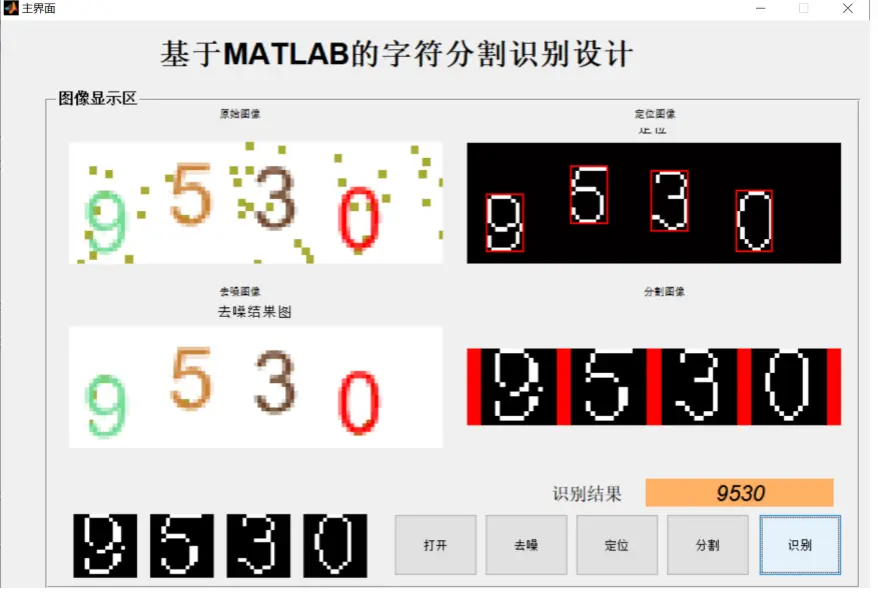

运行截图

2、去噪
% 颜色空间转换
hsv = rgb2hsv(Img);
h = hsv(:, :, 1);
s = hsv(:, :, 2);
v = hsv(:, :, 3);

bw1 = h > 0.16 & h < 0.30;
bw2 = s > 0.65 & s < 0.80;
bw = bw1 & bw2;
% 过滤噪音点
Imgr = Img(:, :, 1);
Imgg = Img(:, :, 2);
Imgb = Img(:, :, 3);
Imgr(bw) = 255;
Imgg(bw) = 255;
Imgb(bw) = 255;
% 去噪结果
Imgbw = cat(3, Imgr, Imgg, Imgb);
axes(handles.axes2)
imshow(Imgbw, [], 'Parent', handles.axes2);
%figure(3)
%imshow(Imgbw)
title('去噪结果图')
3、定位
while s1 < sz(2)
    for i = s1 : sz(2)
        % 移动游标
        s2 = i;
        if cs(s2) < tol && flag == 1
            % 达到起始位置
            flag = 2;
            S1 = [S1 s2-1];
            break;
        elseif cs(s2) >= tol && flag == 2
            % 达到结束位置
            flag = 1;
            E1 = [E1 s2];
            break;
        end
    end
    s1 = s2 + 1;
end

4、分割
% 加入红色边框
Ti = handles.Ti;
It = [];
spcr = ones(size(Ti{1}, 1), 3)*255;
spcg = ones(size(Ti{1}, 1), 3)*0;
spcb = ones(size(Ti{1}, 1), 3)*0;
spc = cat(3, spcr, spcg, spcb);
% 整合到一起
length(Ti)
It = [It spc];
for i = 1 : length(Ti)
    ti = Ti{i};
    ti = cat(3, ti, ti, ti);
    ti = im2uint8(mat2gray(ti));
    axes(handles.(sprintf('axes%d', i+4)));
    imshow(ti)
    It = [It ti spc];

end
imshow(It, [], 'Parent', handles.axes4); hold on;
5、识别
% 比对识别
fileList = GetAllFiles(fullfile(pwd, 'Databse'));%GetALLFiles.m这个是子函数，到文件夹对应看这个代码
Tj = [];
for i = 1 : length(fileList)%
    filenamei = fileList{i};
    [pathstr, name, ext] = fileparts(filenamei);
    if isequal(ext, '.jpg')
        ti = imread(filenamei);
        ti = im2bw(ti, 0.5);
        ti = double(ti);
        % 提取不变矩特征数据
        phii = invmoments(ti);%invmoments.m
        % 开始比对
        OTj = [];
        for j = 1 : length(Ti)
            tij = double(Ti{j});
            phij = invmoments(tij);
            ad = norm(phii-phij);%不变矩对比做差
            otij.filename = filenamei;
            otij.ad = ad;
            OTj = [OTj otij];
        end
        Tj = [Tj; OTj];
    end
end
% 生成结果
r = [];
for i = 1 : size(Tj, 2)
    ti = Tj(:, i);
    adi = cat(1, ti.ad);
    [minadi, ind] = min(adi);
    filenamei = ti(ind).filename;
    [pathstr, name, ext] = fileparts(filenamei);
    name = name(1);
    r = [r name];
end
set(handles.text11, 'String', r);
