如何在matlab里找一段函数曲线的波峰大小和对应的位置（对绘制分岔图有用）

首先绘制一条曲线：

x=linspace(0,1,1000);

%x的范围从0到1，并且1000等分

Pos=[1 2 3 4 5 6]/10;

%规定了每条曲线的位置，按我的理解是在0~1，系统会自动的分成平均的10份，1，2，3 等等就是位置的编号，1就在第一个位置，2就在第二个位置，以此类推。

Hgt=[3 4 4 2 2 3];

%每条曲线的高度，就是波峰每一段函数的顶点。

Wdt=[2 6 3 3 4 6]/100;

%每条曲线的宽度，每条曲线1/2处的宽度。

for n=1:length(Pos)

    Gauss(n,:)=Hgt(n)*exp(-((x - Pos(n))/Wdt(n)).^2);

end

%循环次数为Pos长度，显然一共循环六次 ,当n等于1的时候，将等号右边的计算结果放到Gauss的第一行中，当n等于2的时候，将等号右边的计算结果放到Gauss的第二行中，依次类推得到了几个曲线的走势矩阵。

P=sum(Gauss);

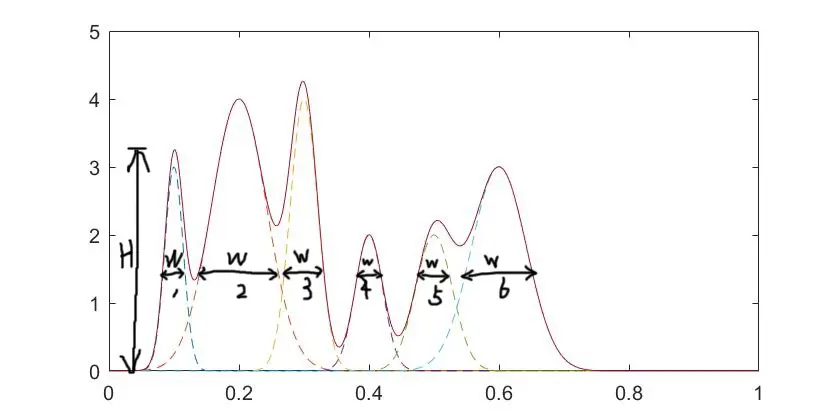

%将每一个函数的纵坐标相加，让这几个曲线融合成为一条曲线，就是下图中的红线。

plot(x,Gauss,'--',x,P);

%绘制图像，分别绘制6条曲线和6条曲线的总共曲线。

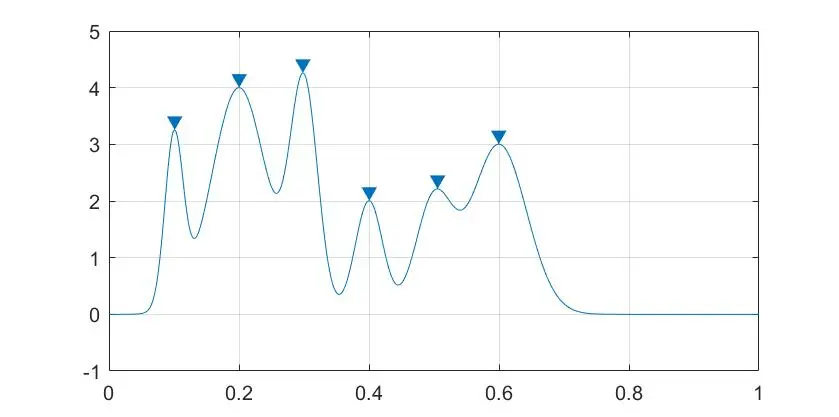

[pks,locs] = findpeaks(P,x);

% pks是找到总和曲线的峰值的大小 locs是每一个峰值的顺序

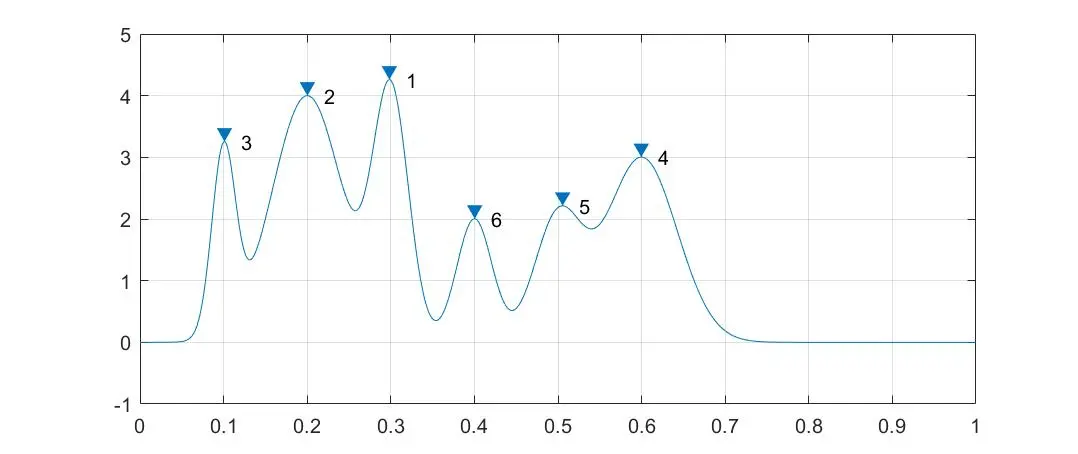

text(locs+.02,pks,num2str((1:numel(pks))'))

%加一个命令，让其对峰值的顺序进行编号。

这个命令啥意思我也不知道，照着Matlab自带的例子编就好了。

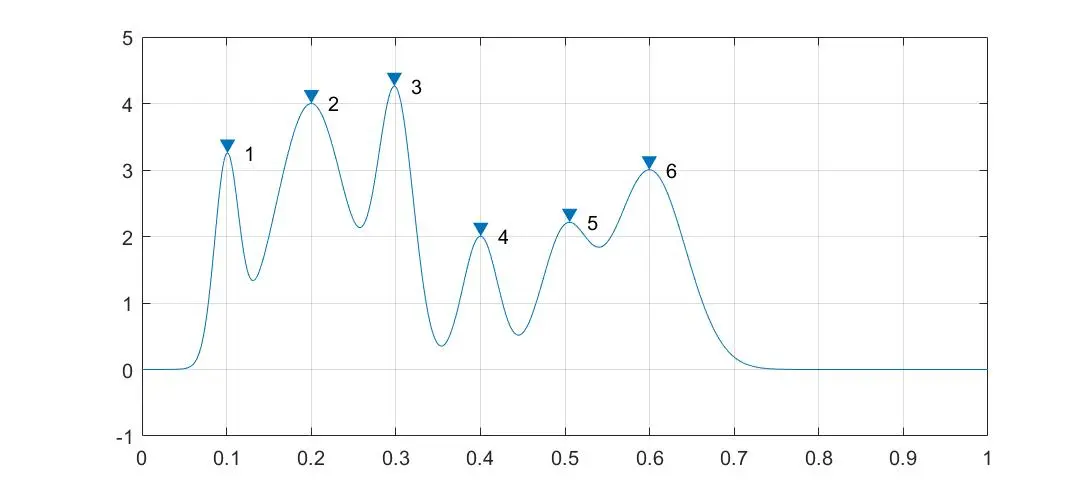

[psor,lsor] = findpeaks(P,x,'SortStr','descend');

findpeaks(P,x)

text(lsor+.02,psor,num2str((1:numel(psor))'))

%从绘制完图像后从输入这三行，就可以把峰值从高到低排序。
