‌CATIA汽车内外饰设计基础：模具碰穿与插穿解析

CATIA汽车内外饰设计-什么是模具碰穿与插穿

课代表来了~UP重点内容都给你总结好了~

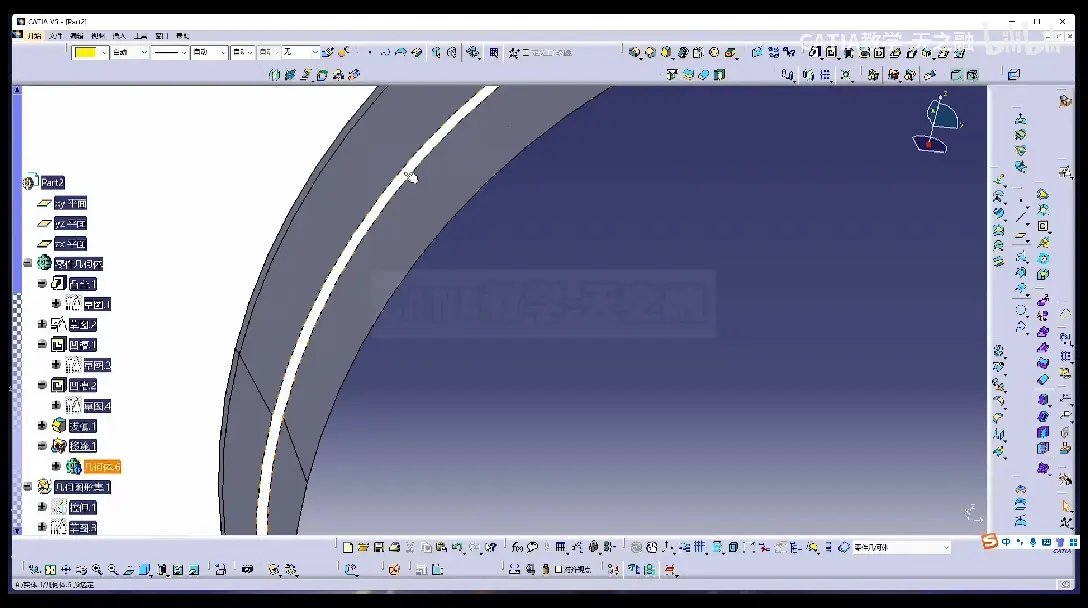

一.碰穿孔和插穿孔讲解

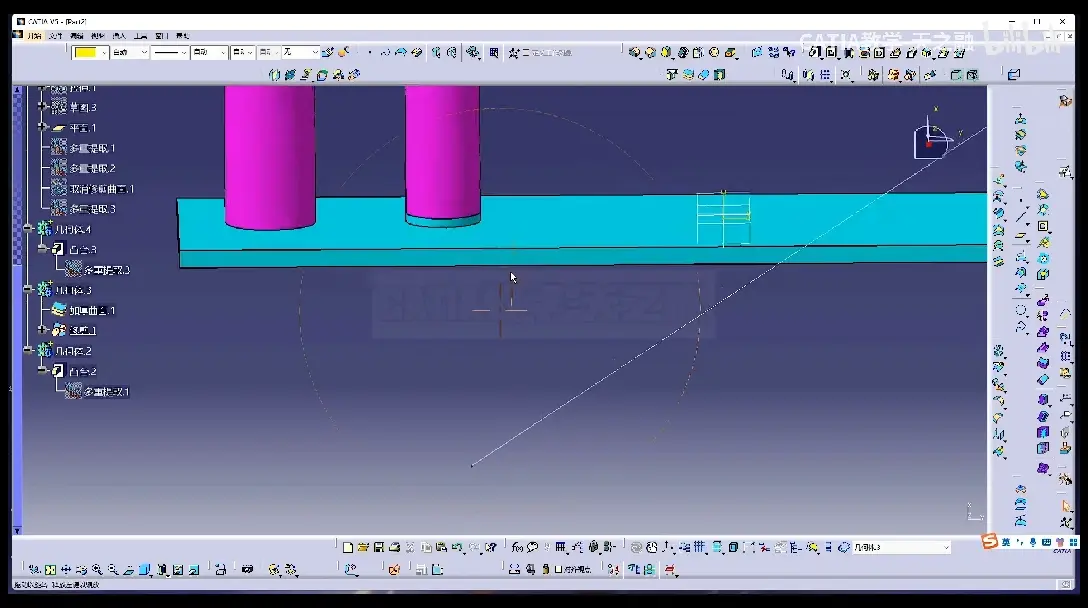

1️⃣蓝色定模，粉色动模，定模与动模在模具处相合，属于碰穿孔

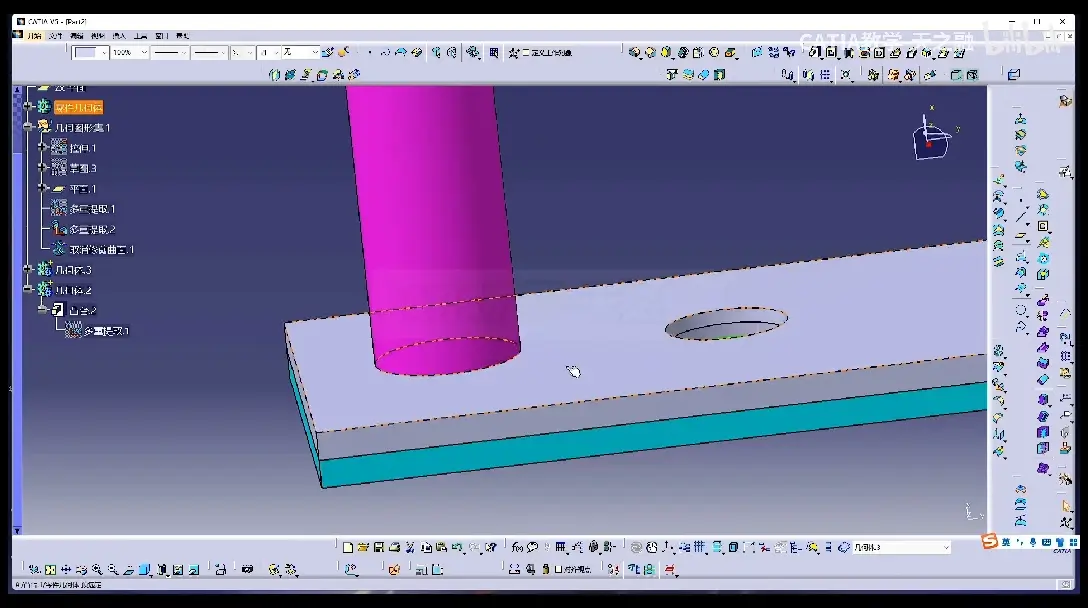

2️⃣蓝色定模与粉色动模在零件中间相合，也属于碰穿孔

3️⃣此类碰穿孔尽量做成大面碰尖角，不要做成尖角碰尖角的(容易磨损)

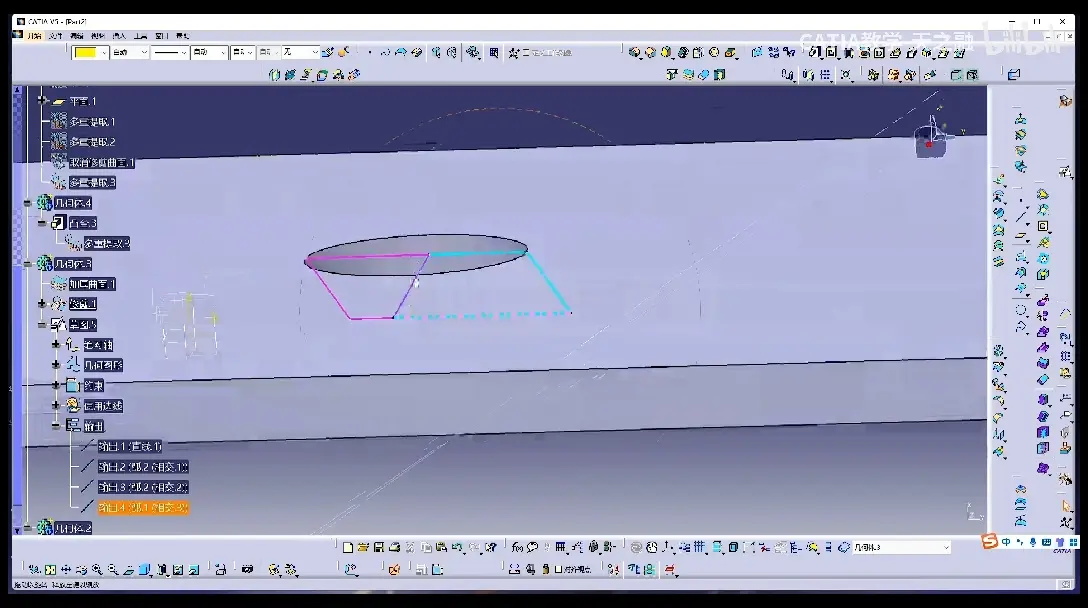

4️⃣遇到无法直接出模的孔，粉色为动模，蓝色为定模，定模和动模的斜面相合，称为插穿孔
