步骤1:
3DMAX或C4D模型导出STL,然后再导入CATIA零件模型;
步骤2:
对导入的STL进行拆解和进行转换,比较大的点云要分割成多个小点云,再进行转换,小一些的模型,可以把转换后的小模型合并为一个整体,特别大的模型,要建立成装配模型,。
步骤3:
重建装配结构;相同的零件转换成一个模型,然后在装配中对零件进行复制、粘贴、摆正位置。
步骤4:
转换后的模型可以进行编辑修改,可以进行运动分析、总布置分析,或者投影工程图纸,标注尺寸。
步骤5:
用于生产制造的模型,比如用于机械加工、数控加工的模型,要在转换后的模型基础上进一步进行修改,把模型修改成为光顺的大面模型,再出图纸标注尺寸公差,或者进行数控编程。

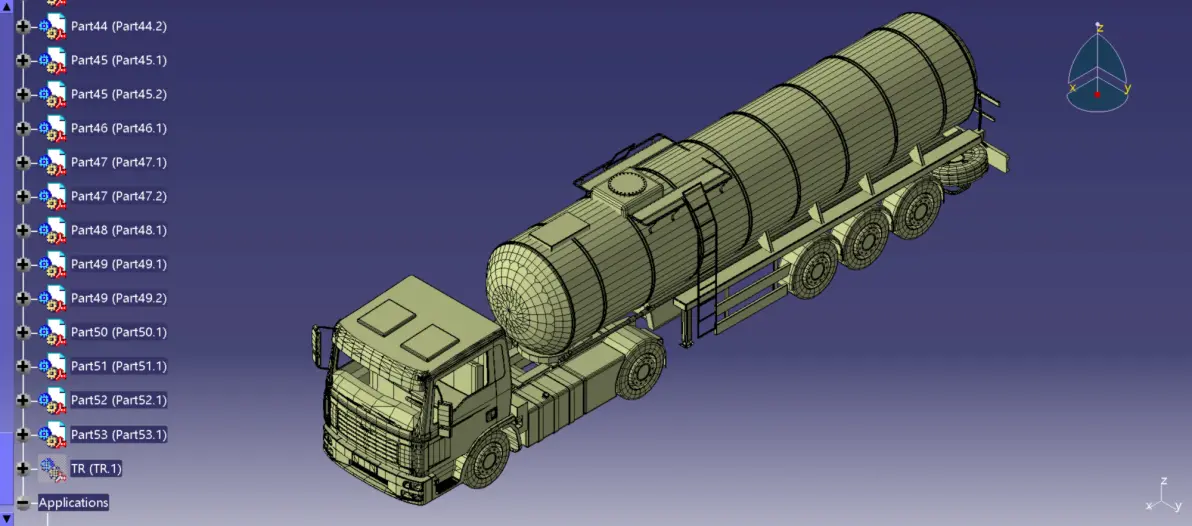

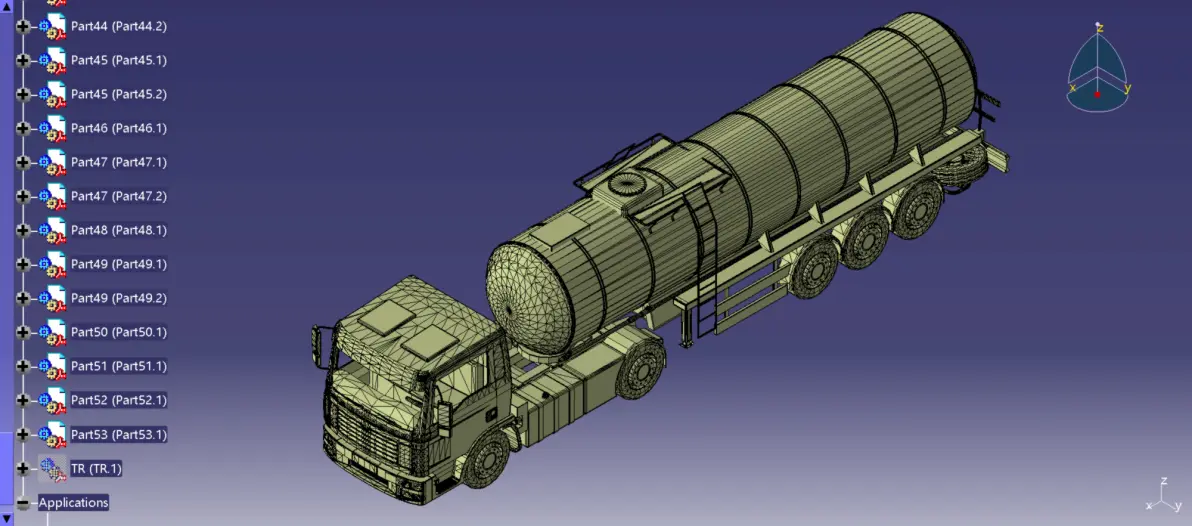

STL模型

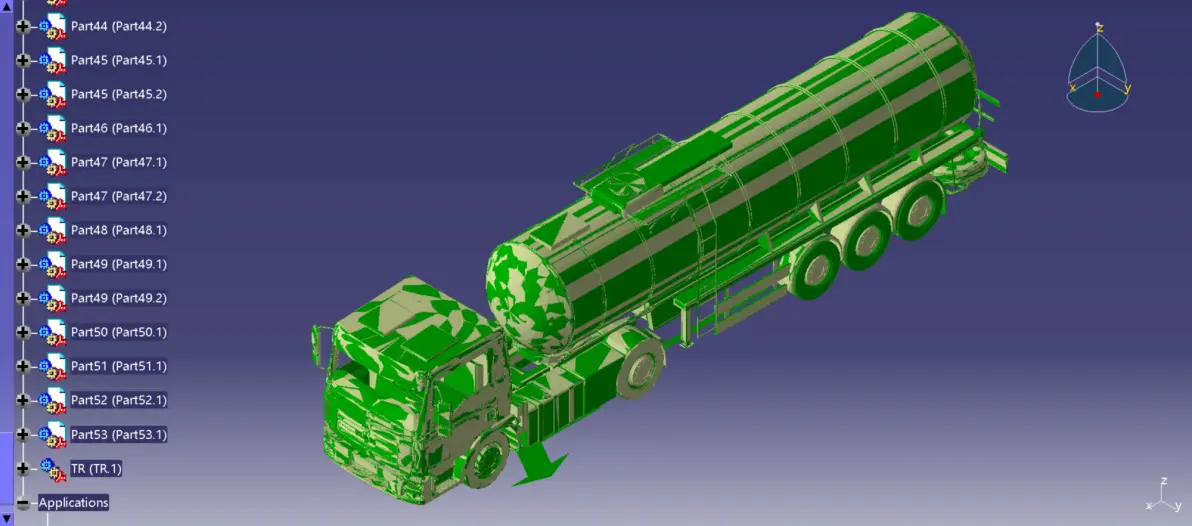

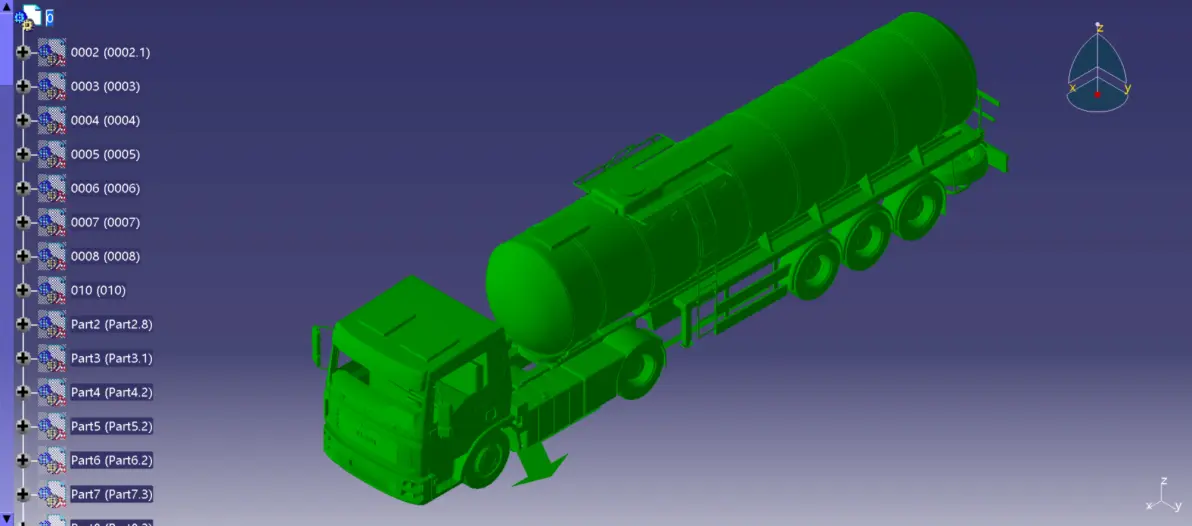

转换后的模型

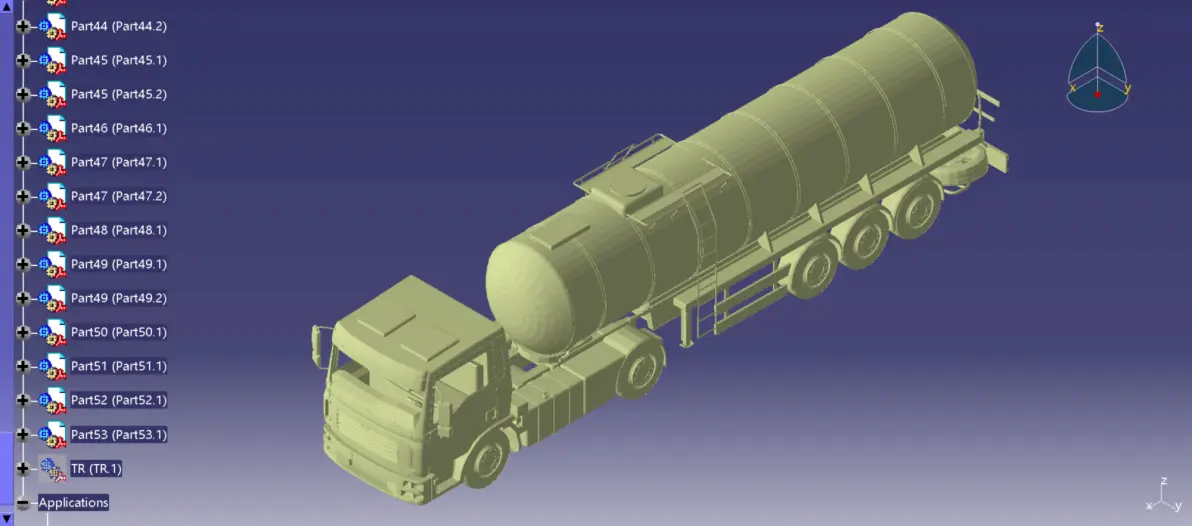

STL模型和转换后的模型对比

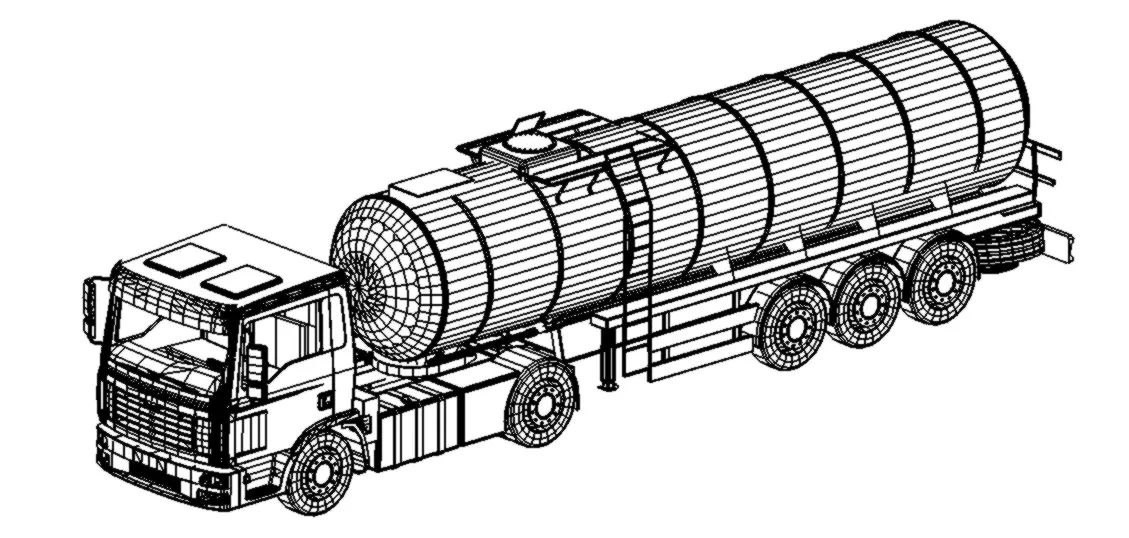

工程图中的投影视图
