注塑模设计揭秘：汽顶工作原理

阅读数 941

在微信回复20150424即可下载。

优胜陈国华老师根据多年设计经验，精选60套有代表性的模具：包括哈夫行位，爆炸行位，二次顶出，圆弧抽芯，双色模，包胶模，螺纹抽芯，大身，汽车模…
对每套模的开模原理，设计注意事项有详细的解说，不是单纯的传资料，每周5套，天天有新模，敬请各位网友期待！

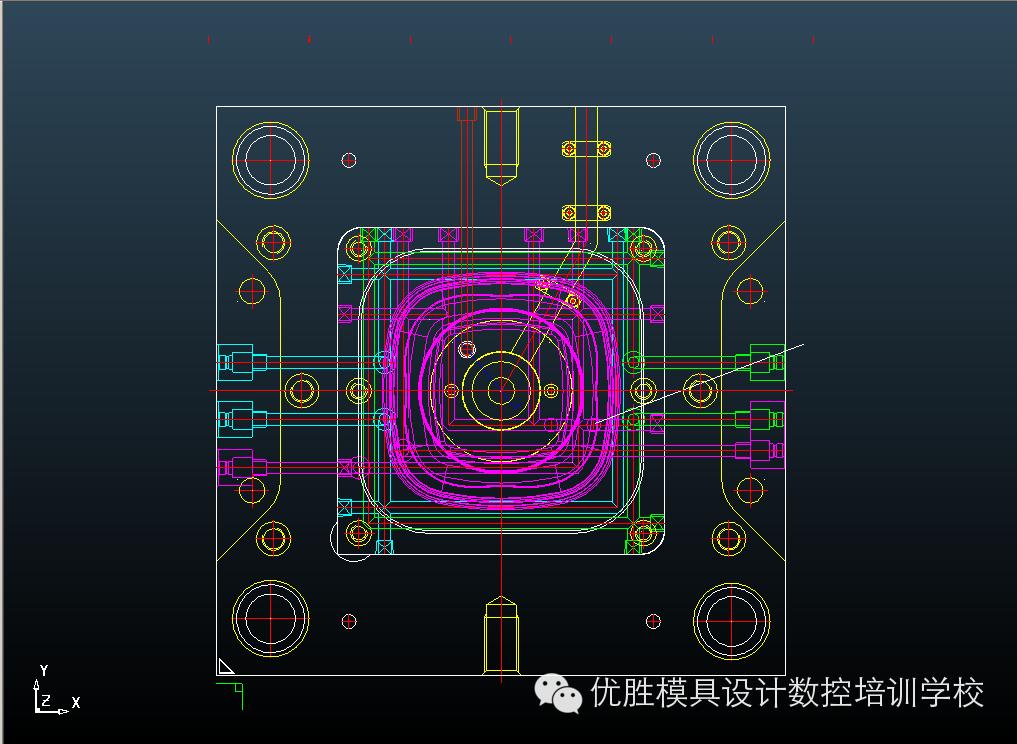

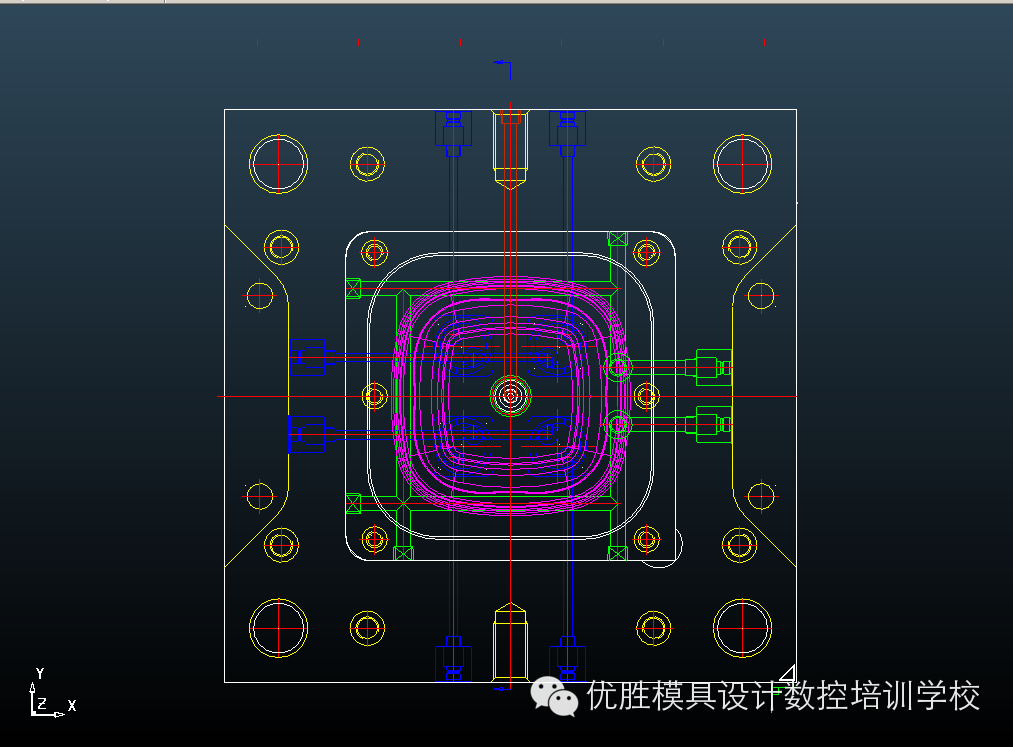

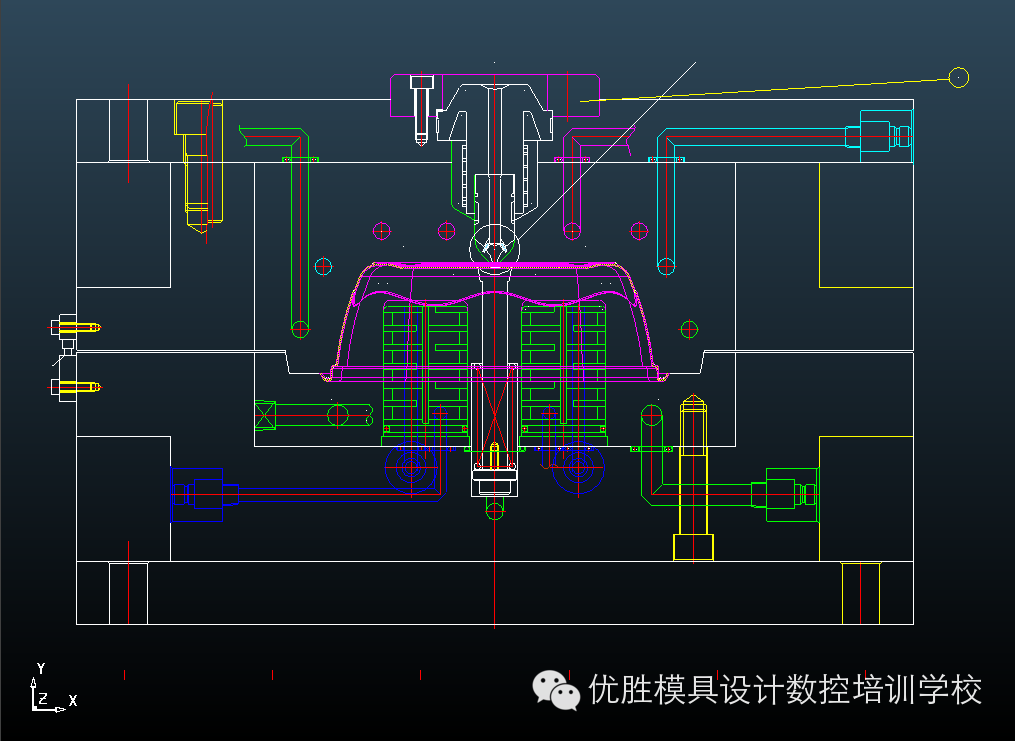

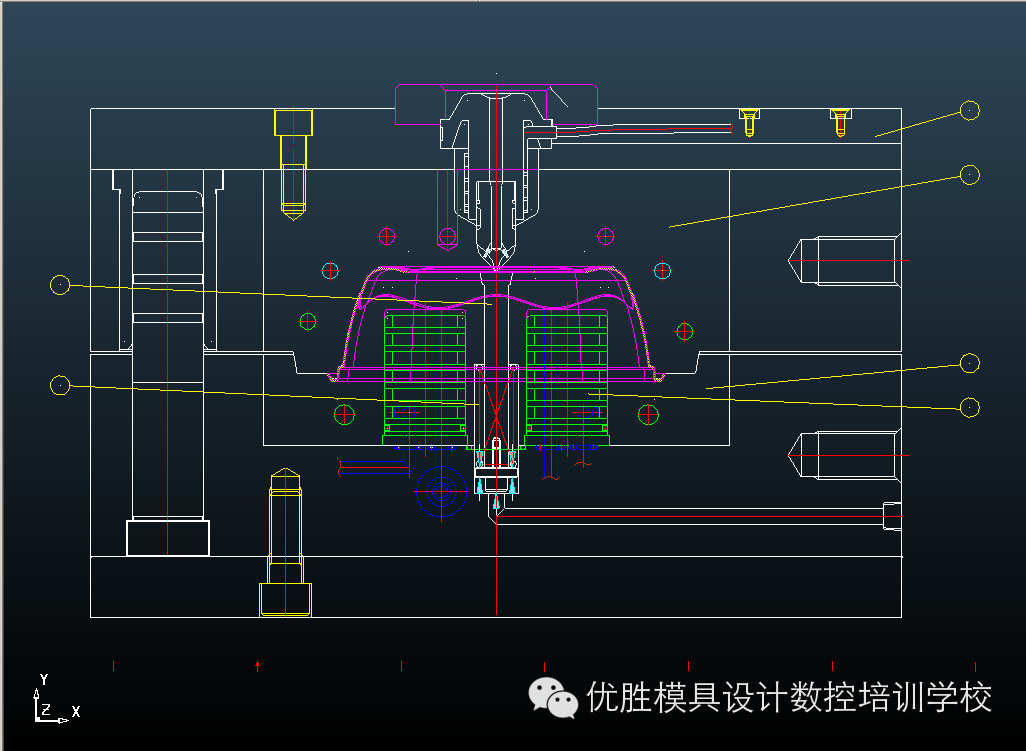

汽顶工作原理：

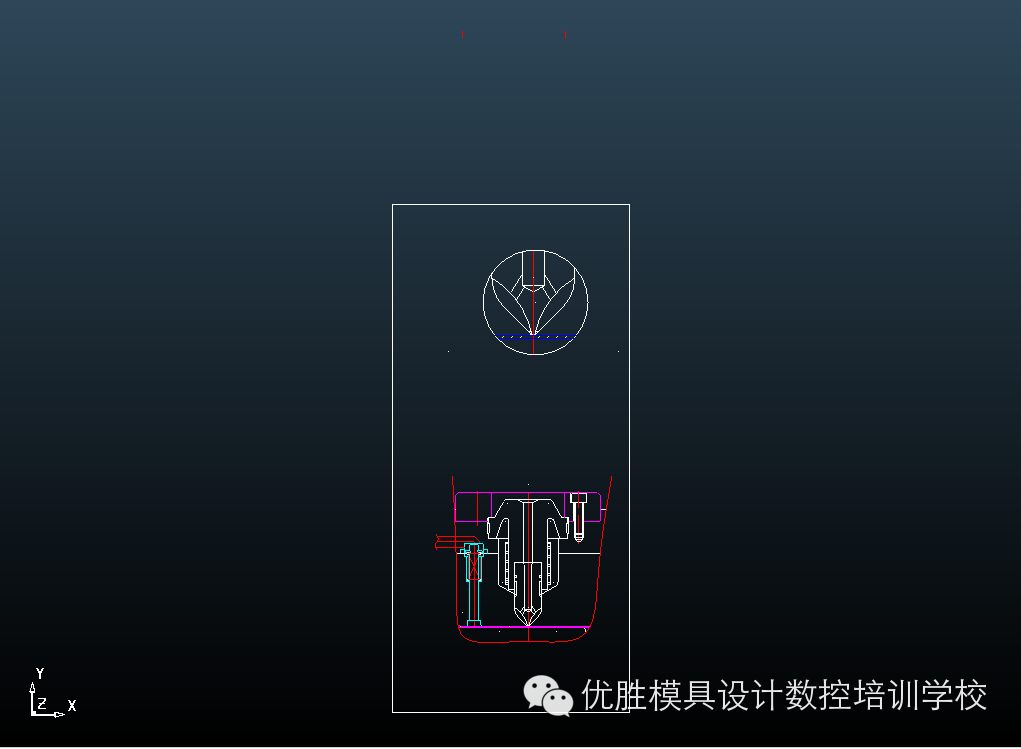

1.A，B板开模，由电磁阀控制的汽流开始加压，气压加大，汽顶被顶出0.5--1MM，此时杆的顶部锥头斜度为10度/S,与内模之间R的间隙是1*tan10=0.17
2.汽体在压力下可以从0.01-0.02的间隙排出，因此，气体很快进入产品与内模之间，迅速把产品与内模剥开.
3.随着产品被顶出，汽压减小，气阀关闭.
4．复位：弹簧弹复位.
设计注意事项
1，活塞杆与内模间隙.
2，弹簧有合适强度.
