php小编苹果今天为大家介绍solidworks制作手机支架的详细步骤。solidworks是一款优秀的三维cad软件，可以帮助用户进行精确的建模和设计。本文将逐步指导您如何在solidworks中设计并制作出一款实用的手机支架，让您可以轻松学习并掌握solidworks的应用技巧。

1、新建零件图，选择前视基准面，绘制如下草图。

2、选择拉伸命令，深度输入10。生成如图所示图形。

3、选择上视基准面，绘制如下草图。

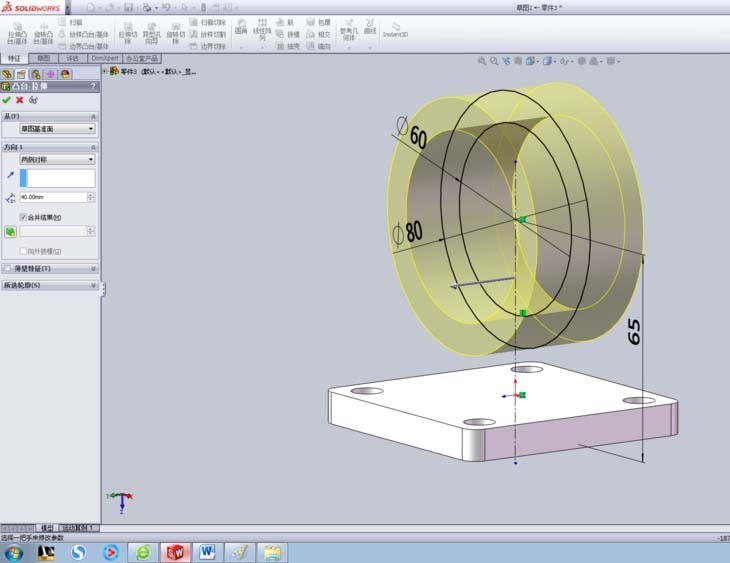

4、选择拉伸命令，出现拉伸属性管理器，在终止条件下拉列表框内选择两侧对称，在深度里输入40，如下图。

5、选择底面，绘制直径为34的中心圆，如下面草图所示。

6、选择拉伸命令，出现拉伸属性管理器，在终止条件下拉列表框内选择成形到一面，将光标移到到绘图区选择需要拉伸的终止面，如图。点确定。到此支架生成。
