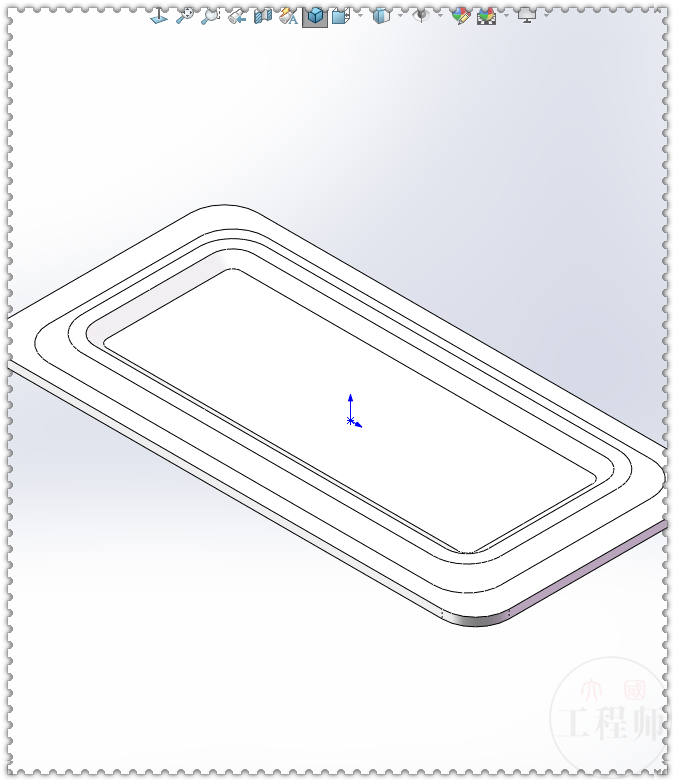

成形工具一

1.在【上视基准面】画一个中心矩形。

2.【拉伸凸台】给定深度：1 。

3.【圆角】半径：4 。

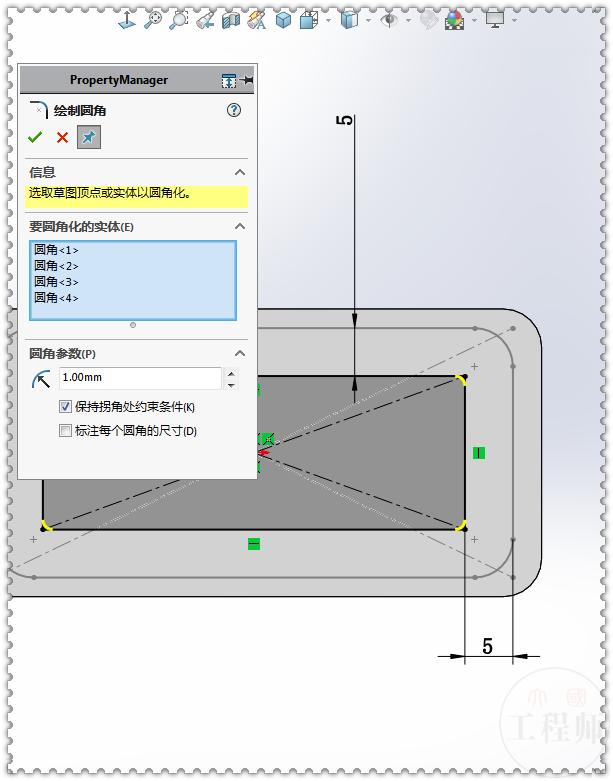

4.在实体顶面画中心矩形，圆角：4 。

5.还是在实体顶面画中心矩形，圆角：1 。

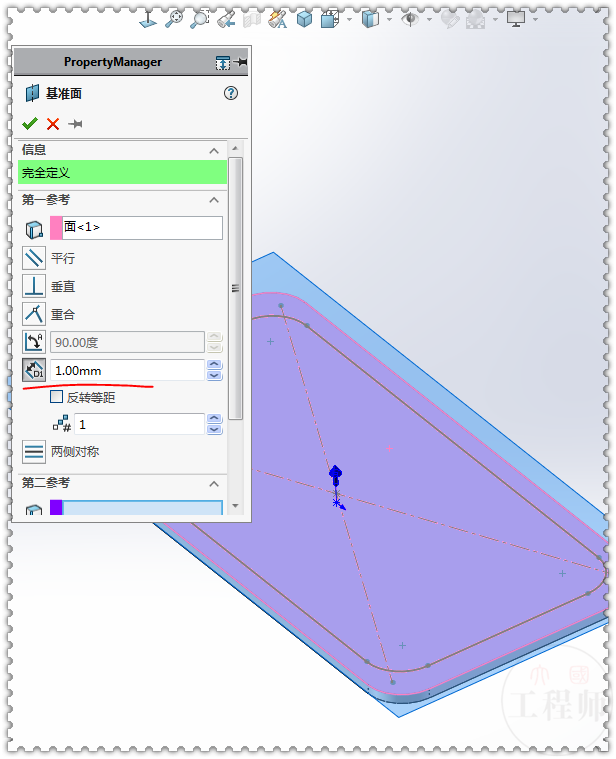

6.新建【基准面】，距离实体顶面：1 。

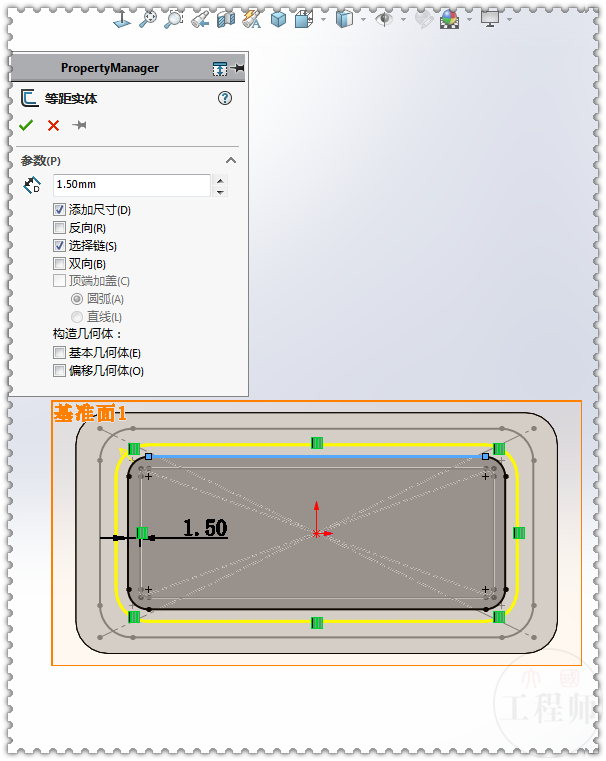

7.在【基准面1】上草绘，等距：1.5 。

7-1.再等距一个：1.5 。

8.【边界凸台】方向1：最外侧两个矩形。

9.【边界切除】内侧两个矩形 。（显示自动隐藏的草图）

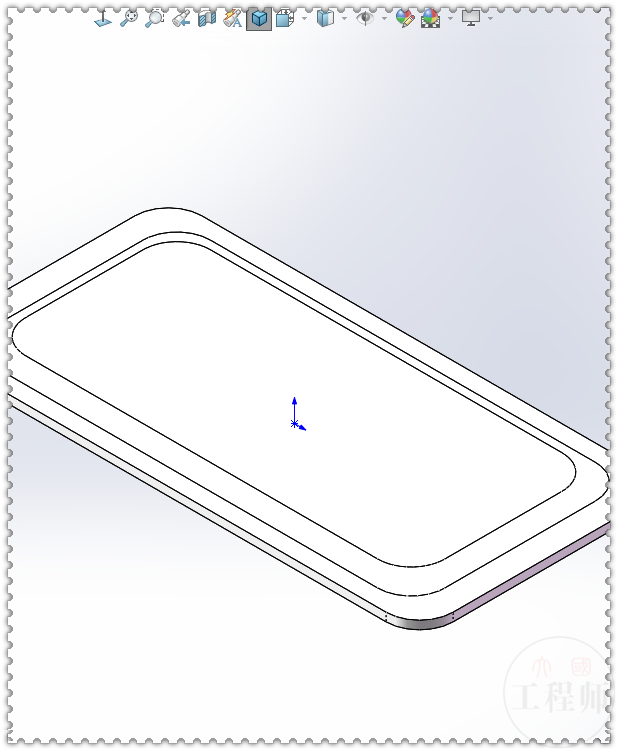

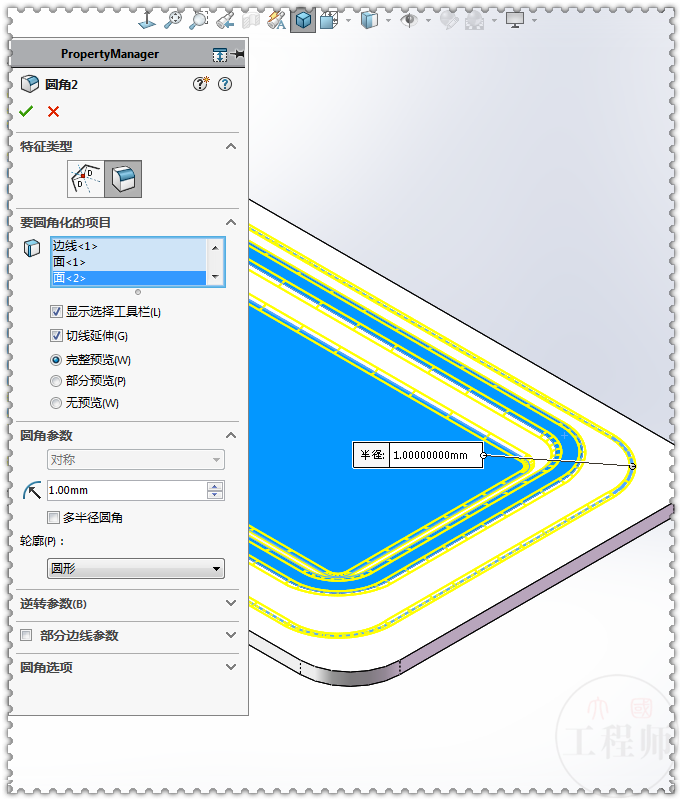

10.【圆角】半径：1 。

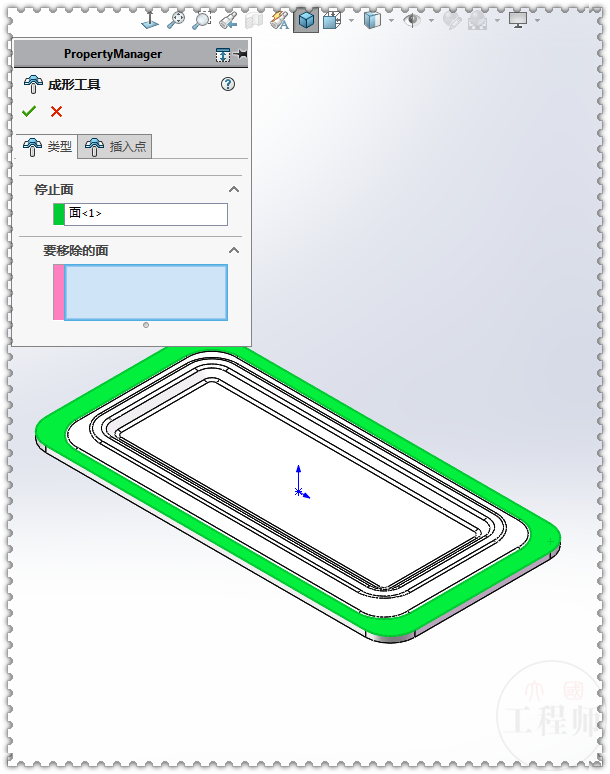

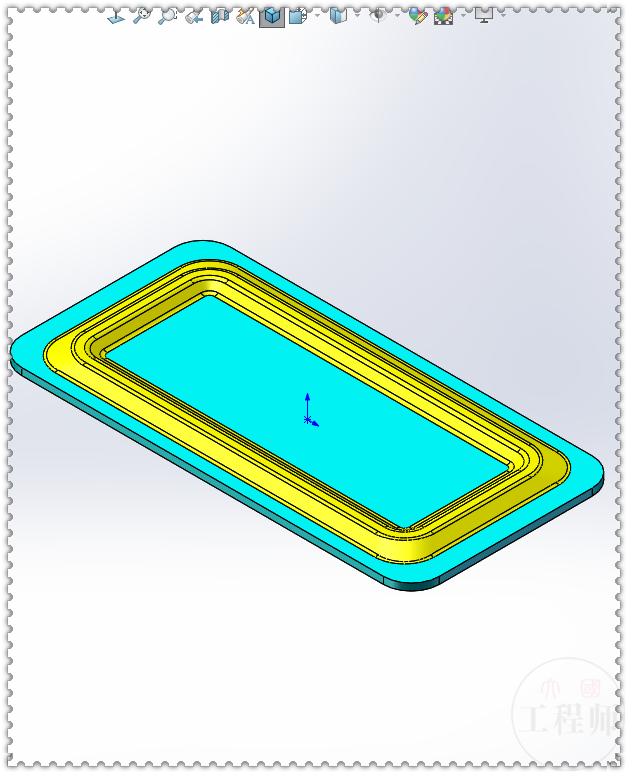

11.【成形工具】停止面：绿色面。

11-1.保存文件，退出。

钣金支架

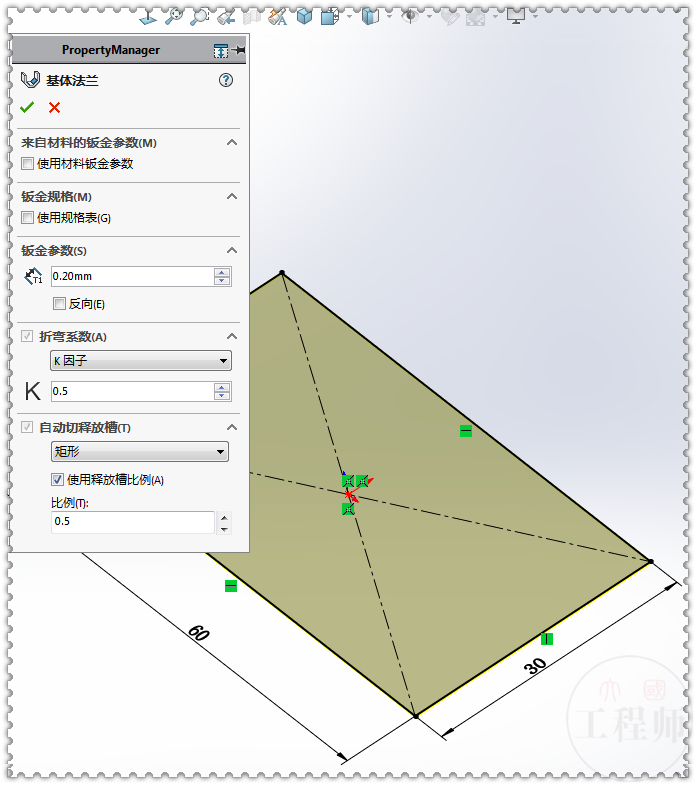

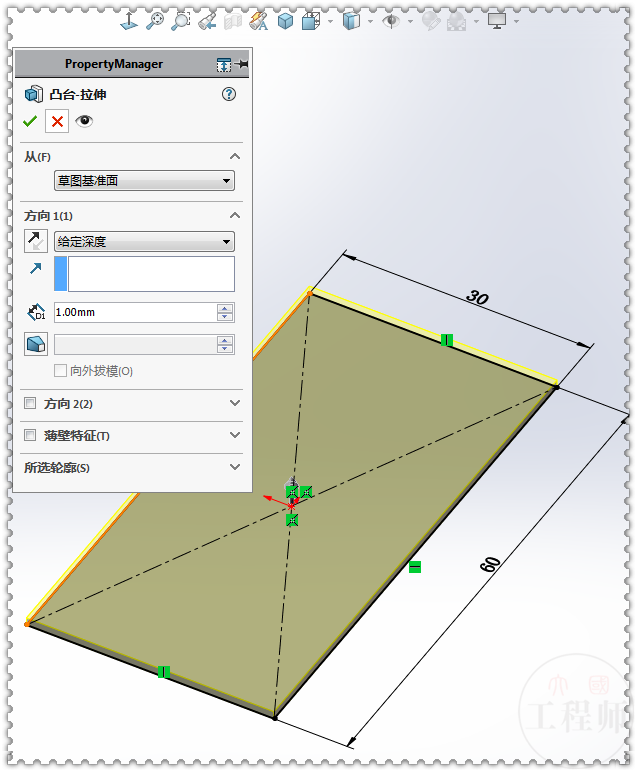

12.新建零件，【基体法兰】在【上视基准面】画一个中心矩形：60*30 ，厚度：0.2 。

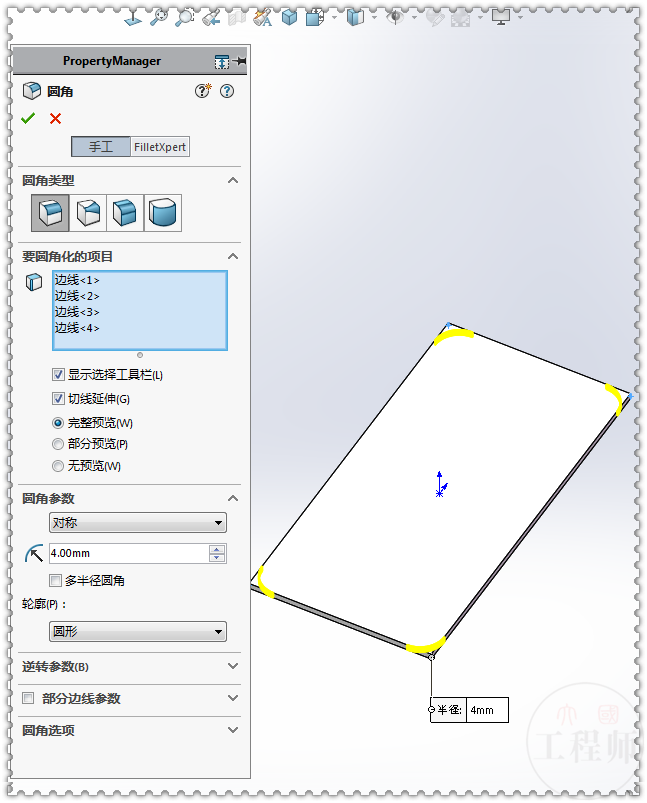

13.【圆角】半径：4 。

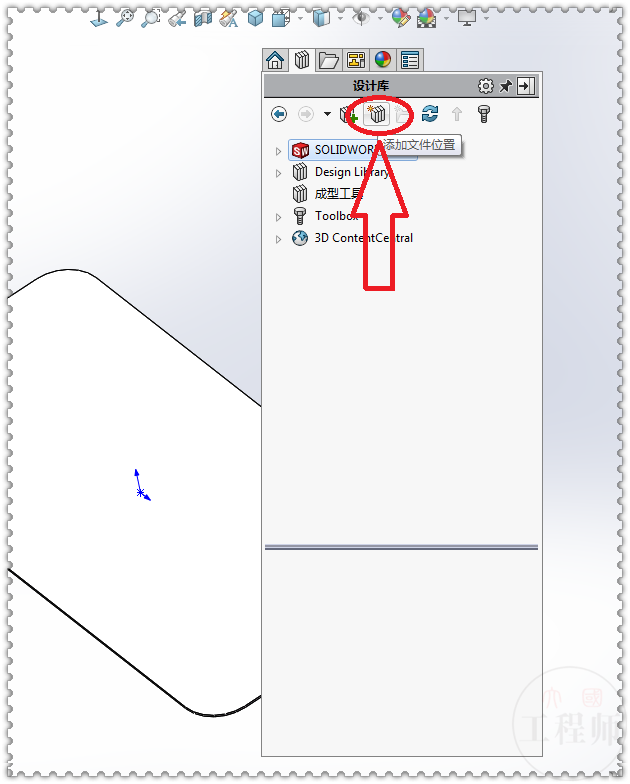

14.在【设计库】点：添加文件位置。

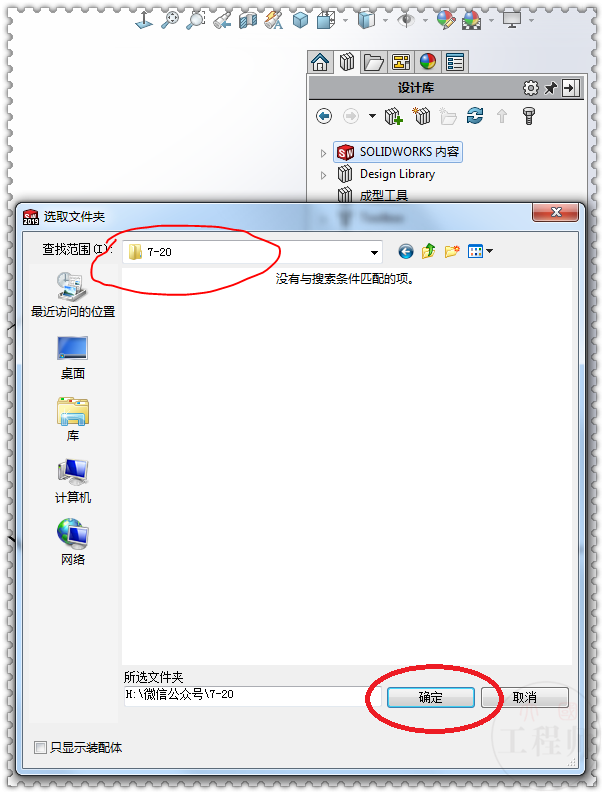

15.找到刚才【成形工具一】保存的文件夹——确定。

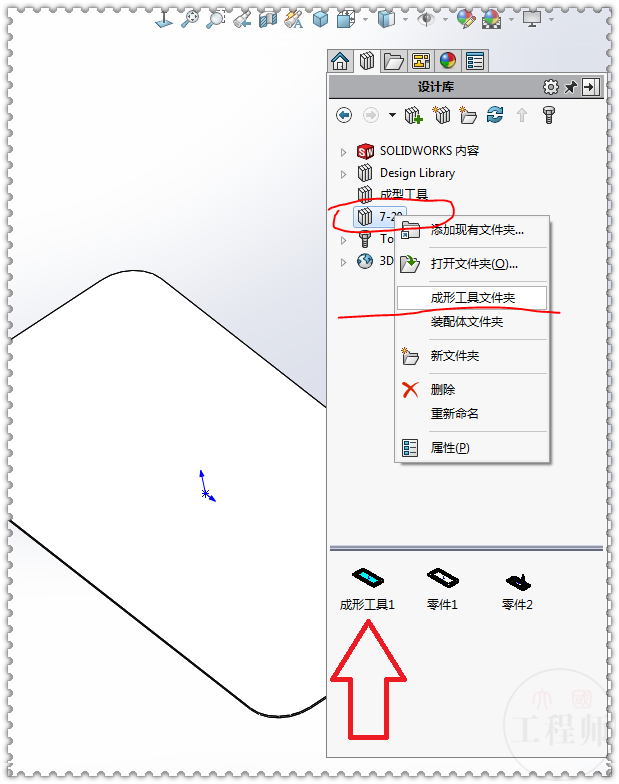

16.在新添加的文件夹上右键：把该文件夹设置为【成形工具文件夹】。

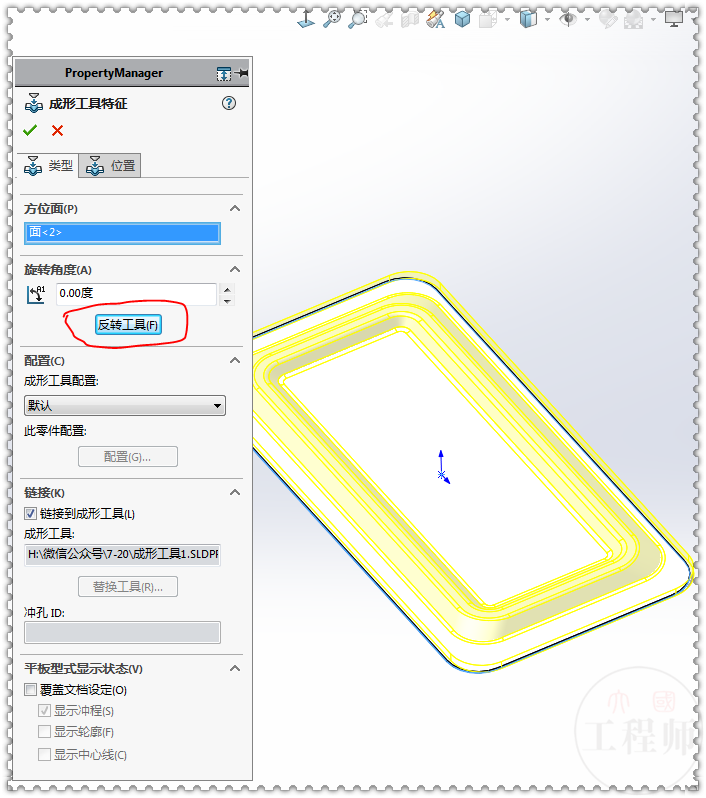

17.把【成形工具一】拖到钣金面上，反转工具。

17-1.位置，拖动调整成形工具的位置。

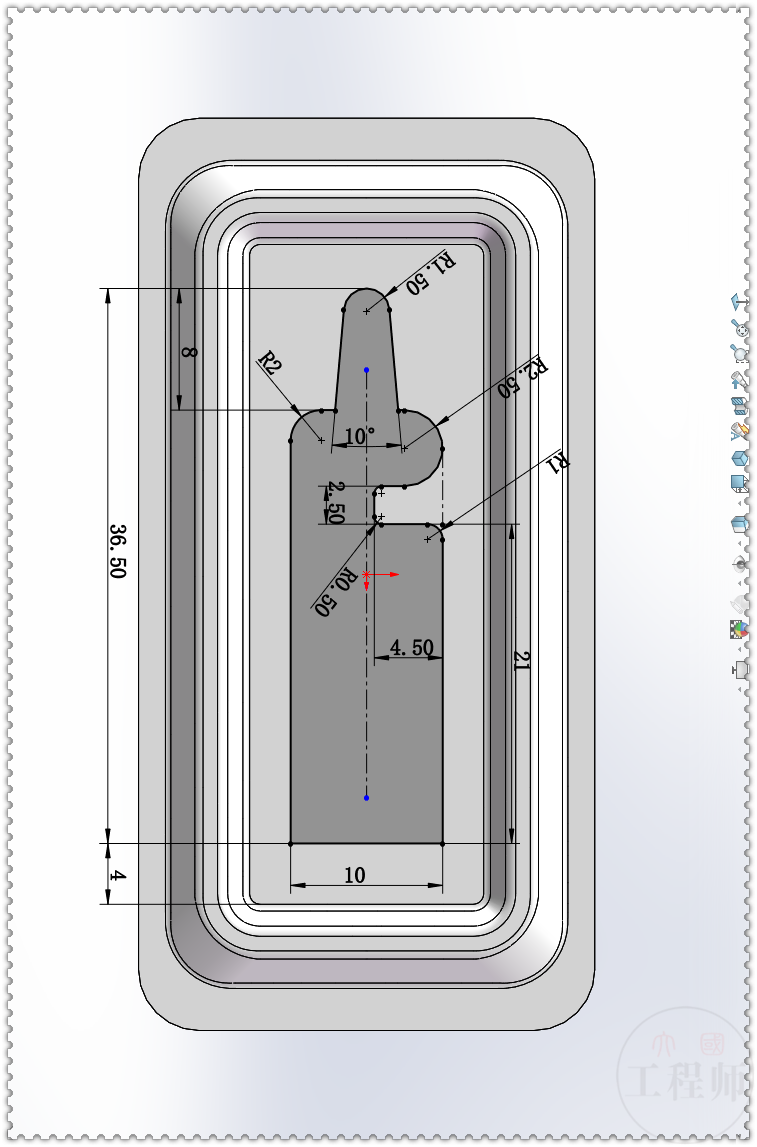

18.在钣金面上画草图：

18-1.向内等距：0.5 。

18-2.剪裁右侧的图形。

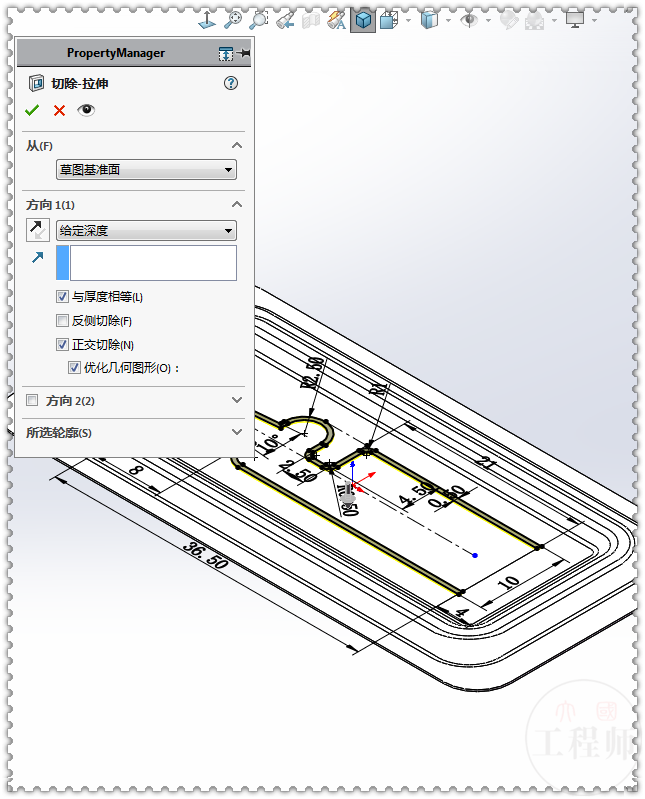

19.【拉伸切除】与厚度相等。

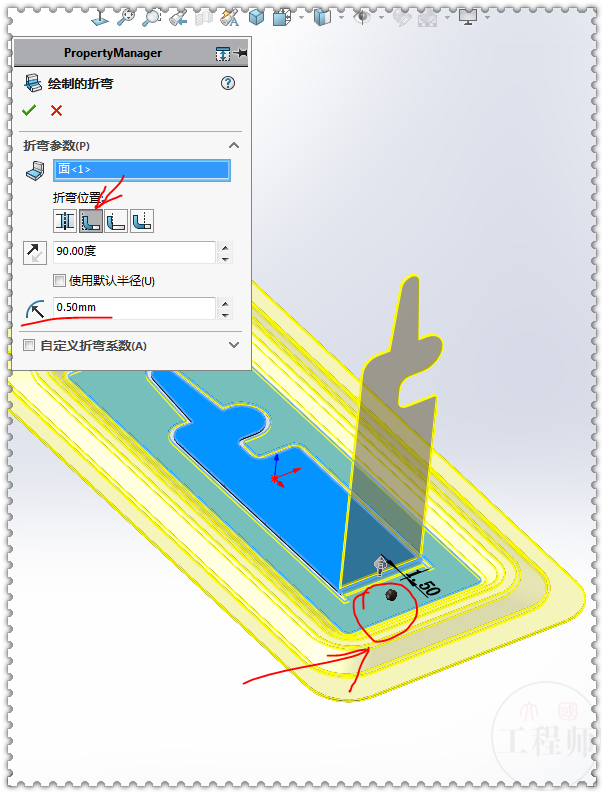

20.【绘制的折弯】点蓝色面，画一根直线，退出草绘。

20-1.固定面：右下角的黑点 ；折弯位置：材料在内 ；半径：0.5 。

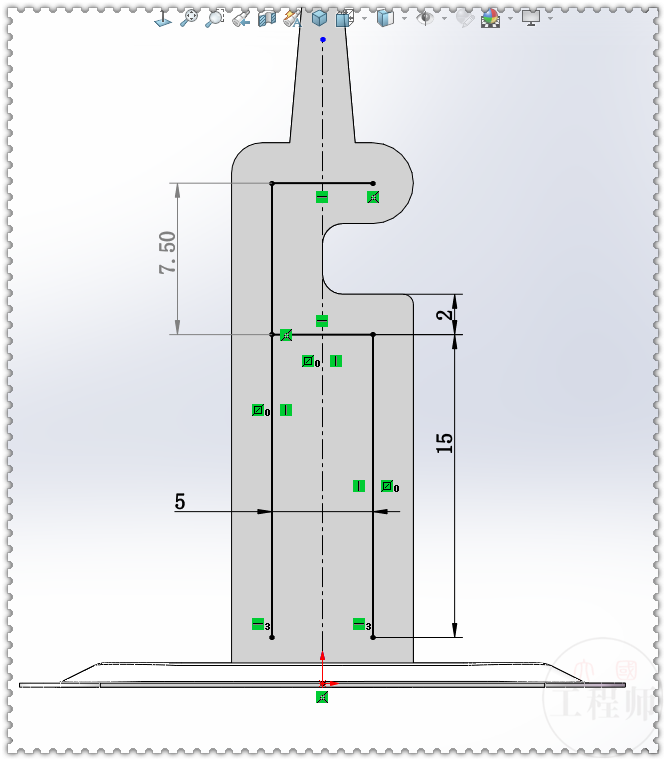

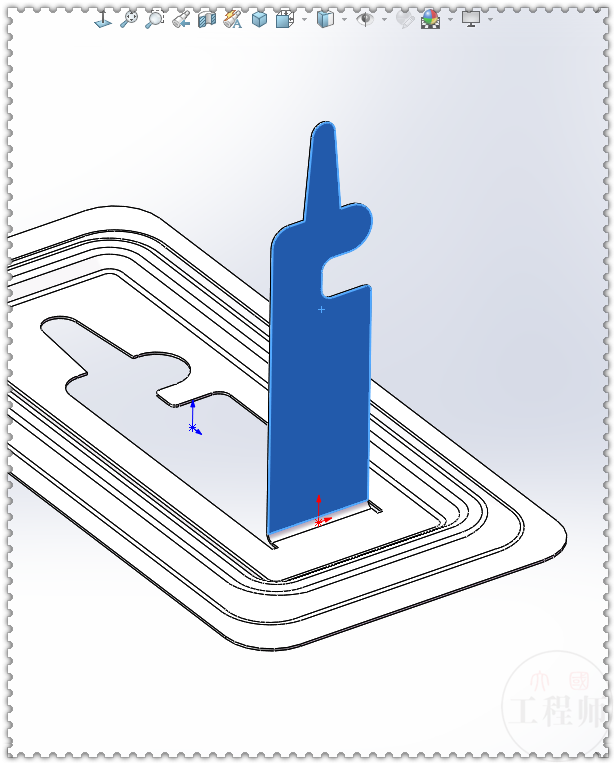

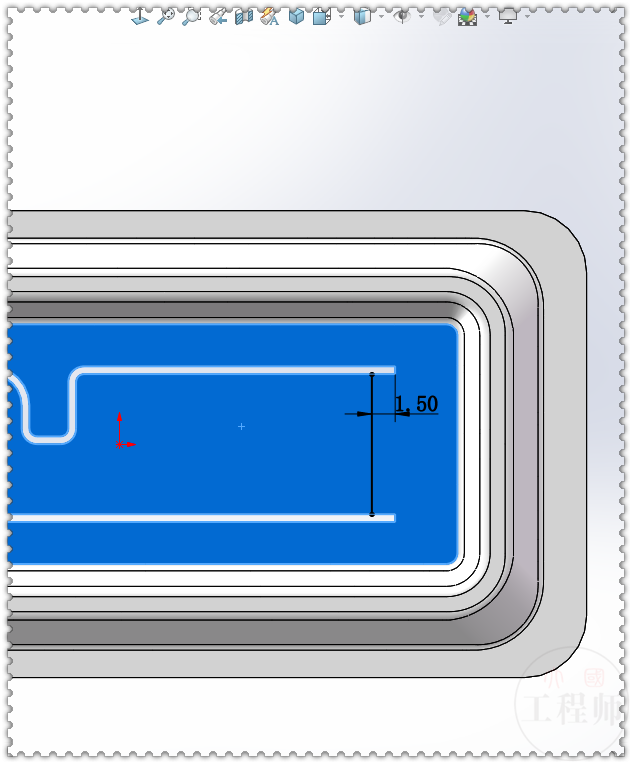

21.在蓝色面上草绘。

21-1.这个图没什么用，是为了给成形工具二提供尺寸的。（保存文件）

成形工具二

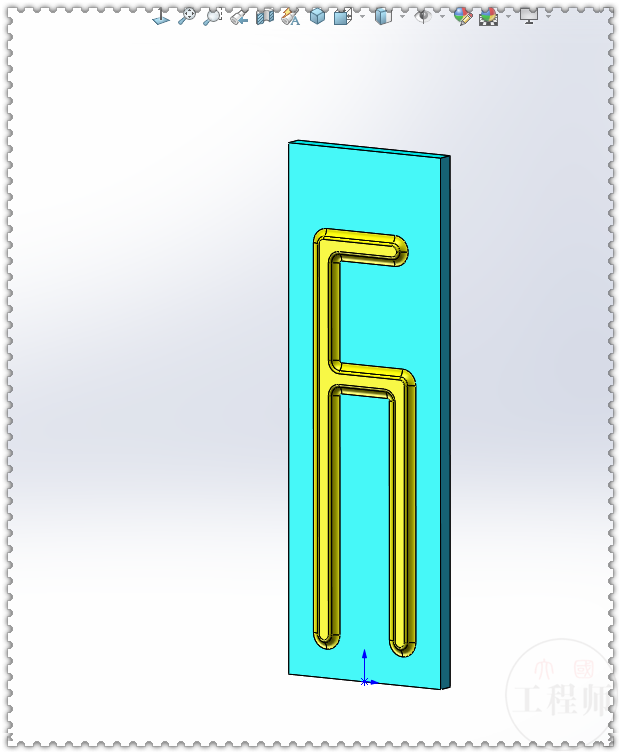

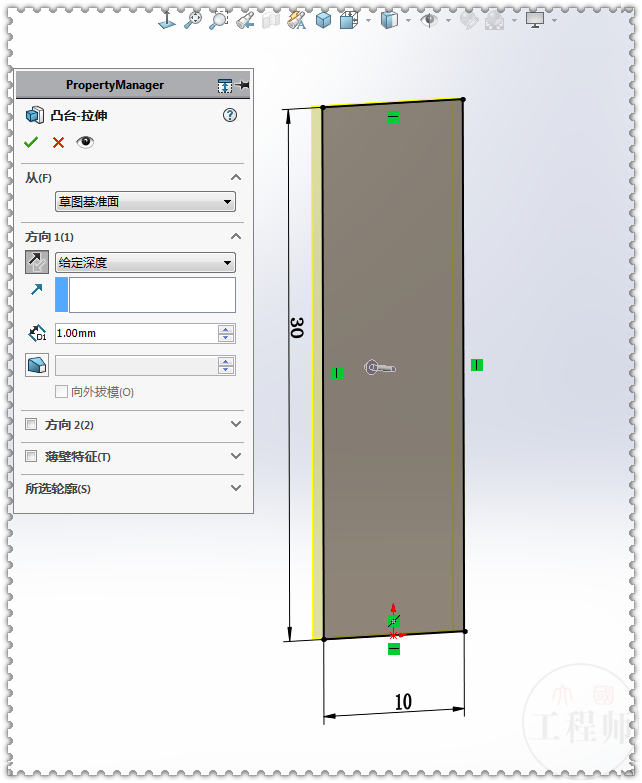

22.【拉伸凸台】在【前视基准面】画一个矩形：10*30，给定深度：1 。

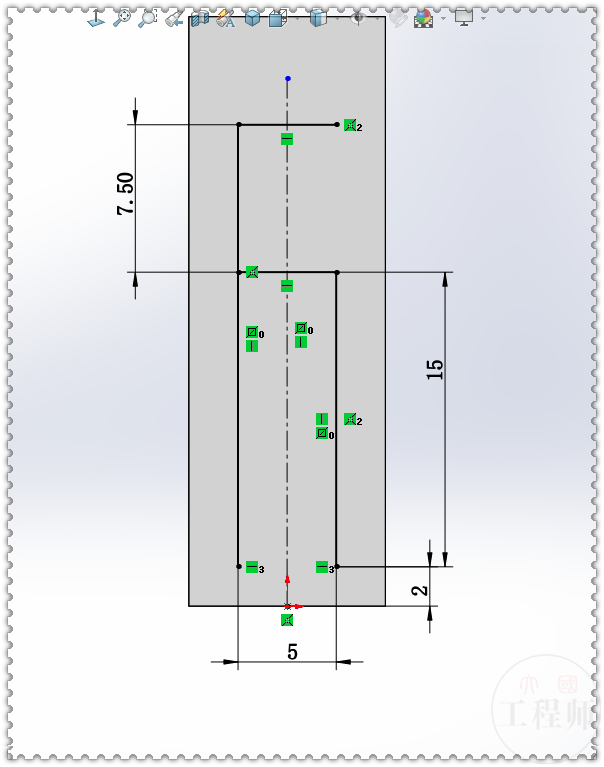

23.在实体面上草绘（上面的草图）。

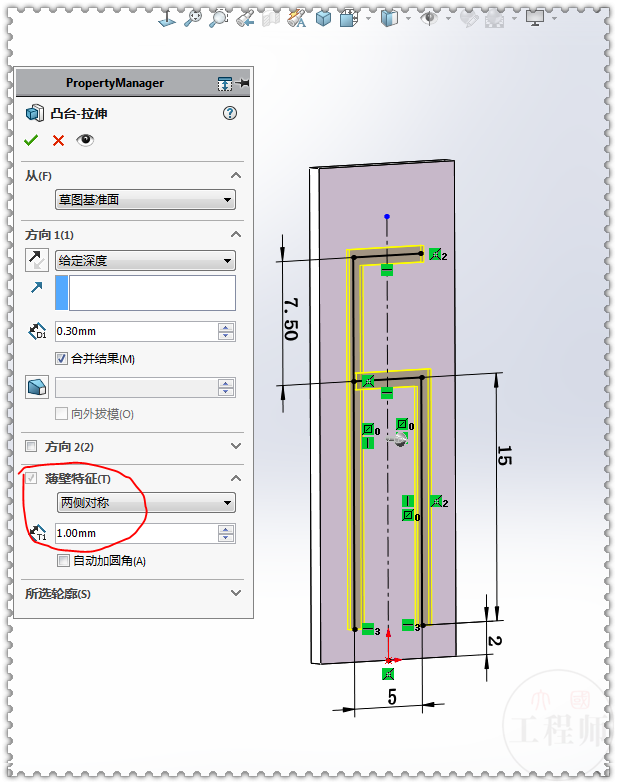

24.【拉伸凸台】给定深度：0.3 ，【薄壁特征】两侧对称：1 。

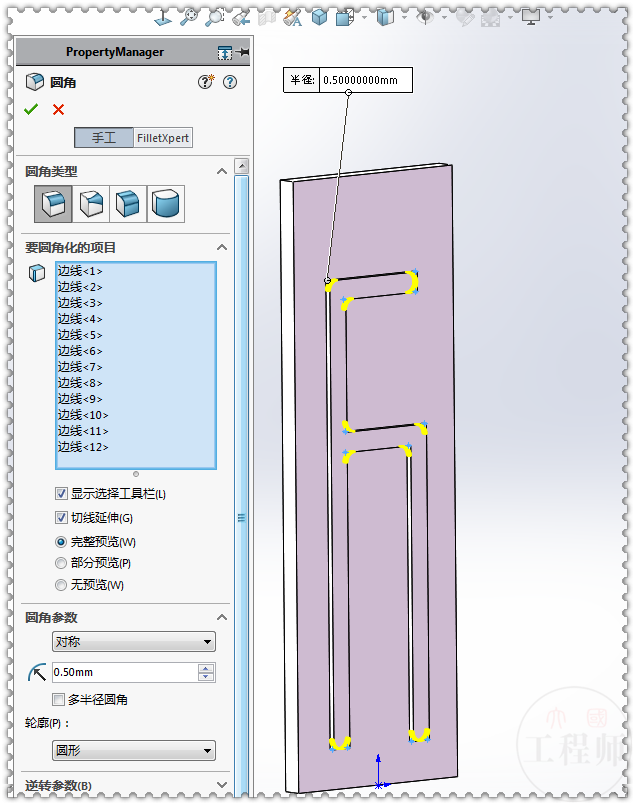

25.【圆角】半径：0.5 。

26.【圆角】半径：0.2 。（顶面）

27.【圆角】半径：0.5 。（根部）

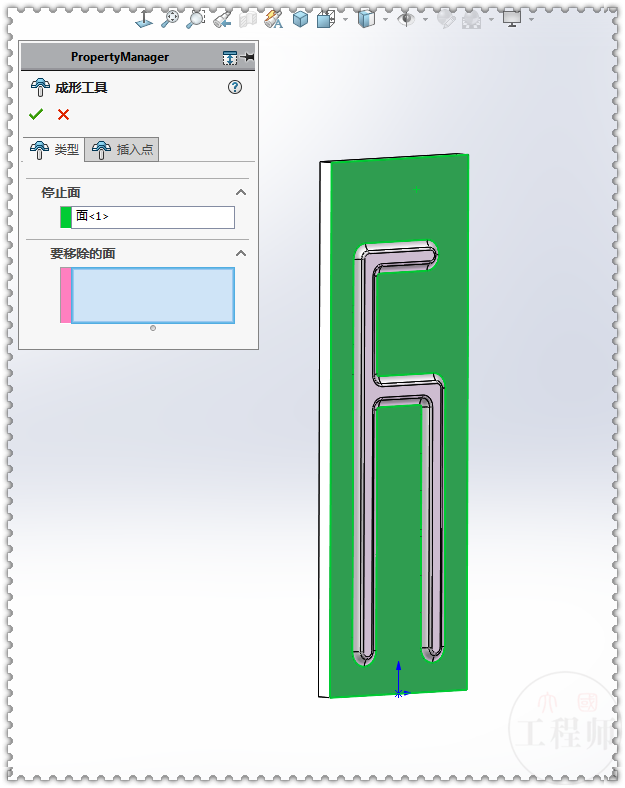

28.【成形工具】停止面：绿色面 。

28-1.保存到前面设置的成形工具文件夹里。

回到钣金

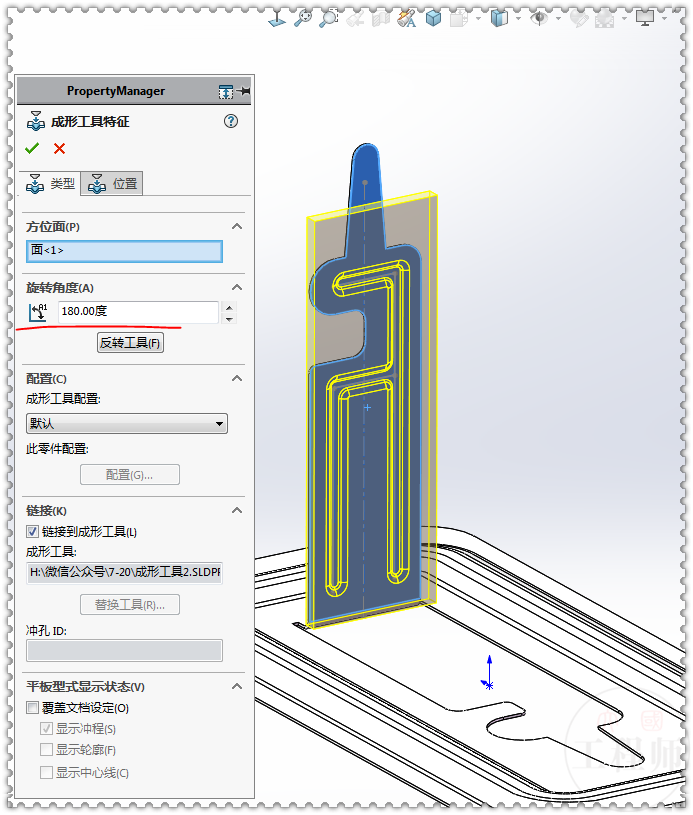

29.把【成形工具二】拖到钣金上，旋转角度：180度 。

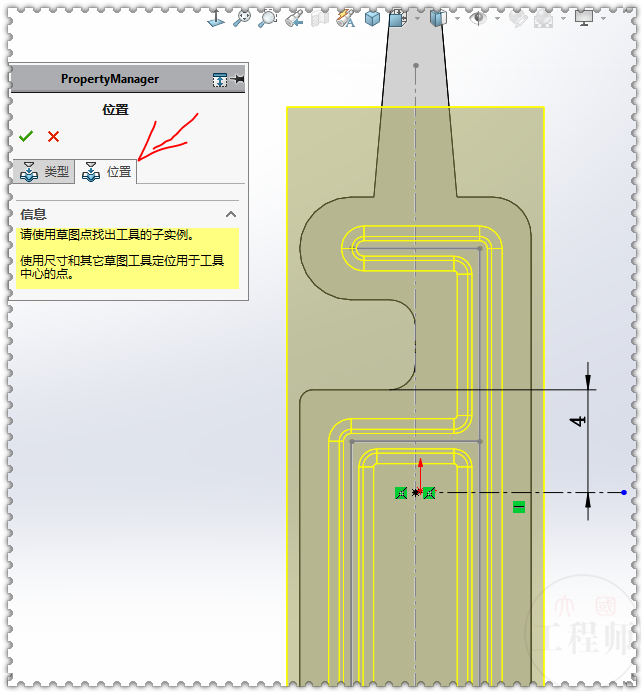

29-1.位置，用尺寸定位 。

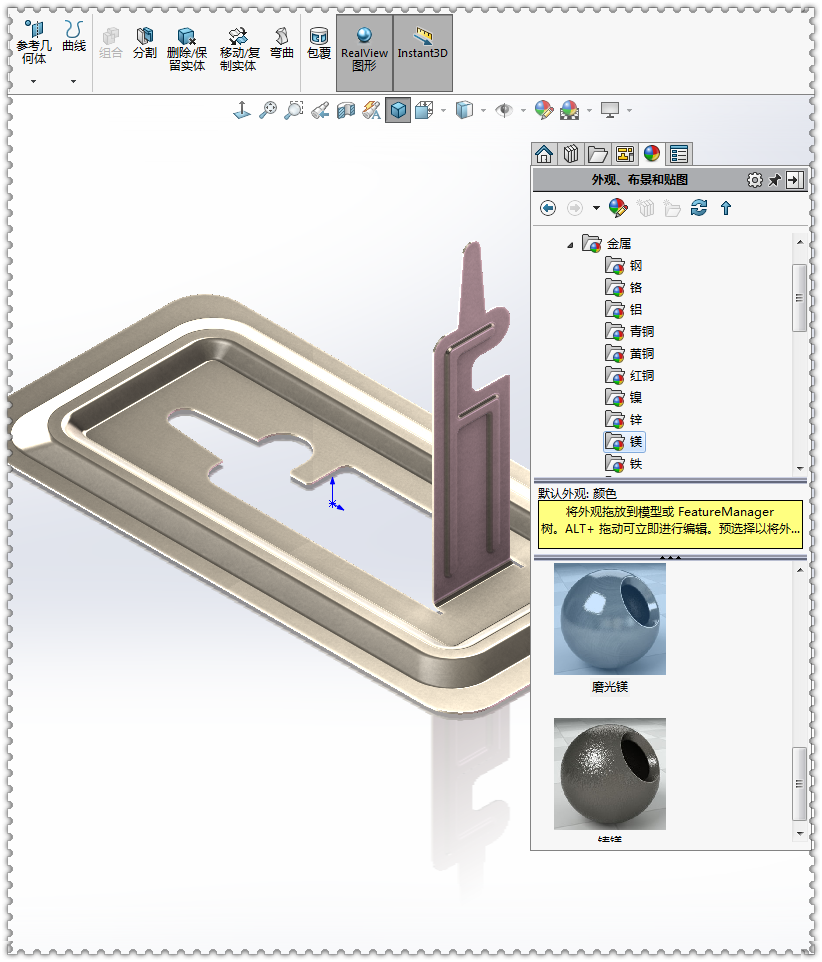

30.添加外观。

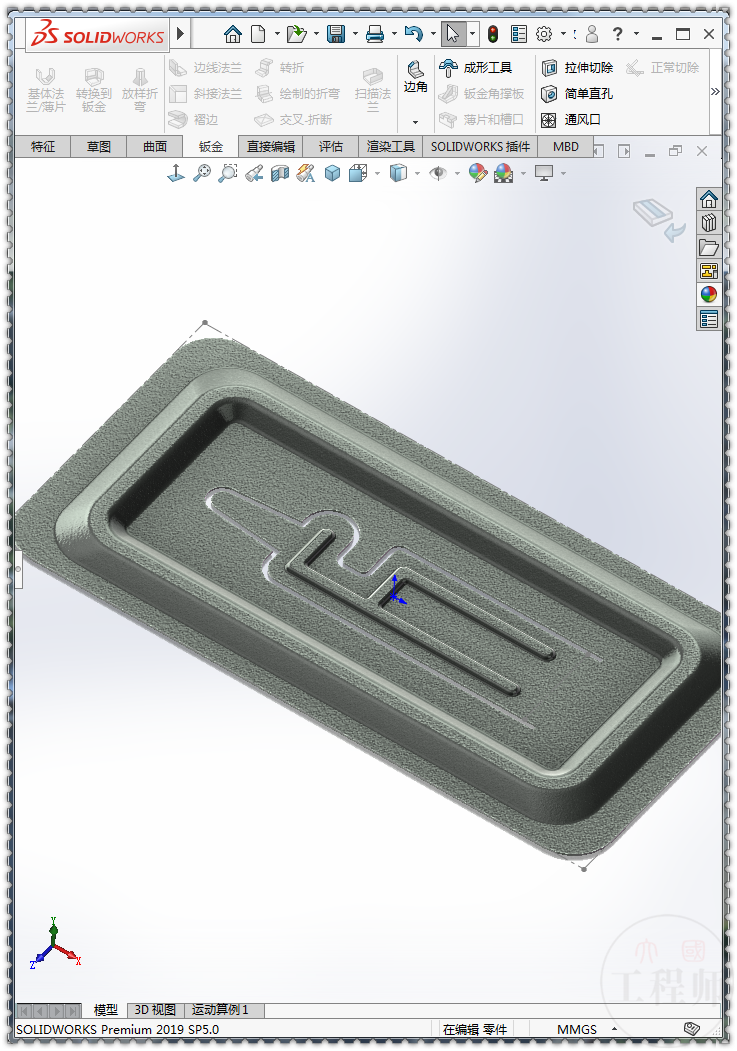

31.完成。

31-1.展平。

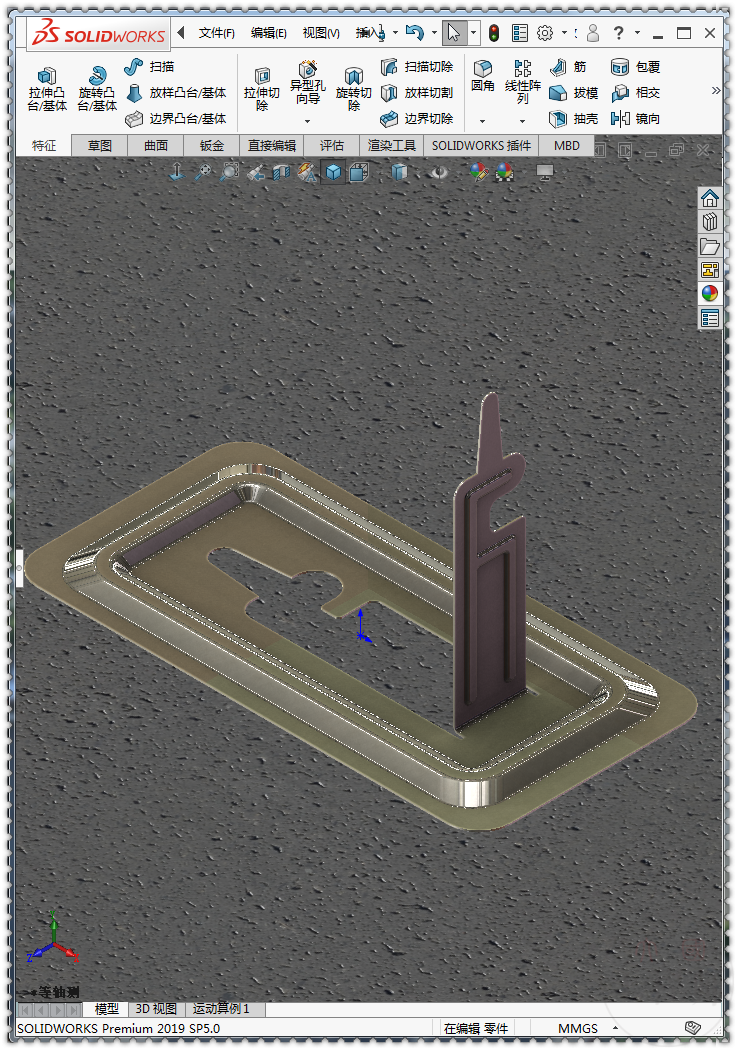

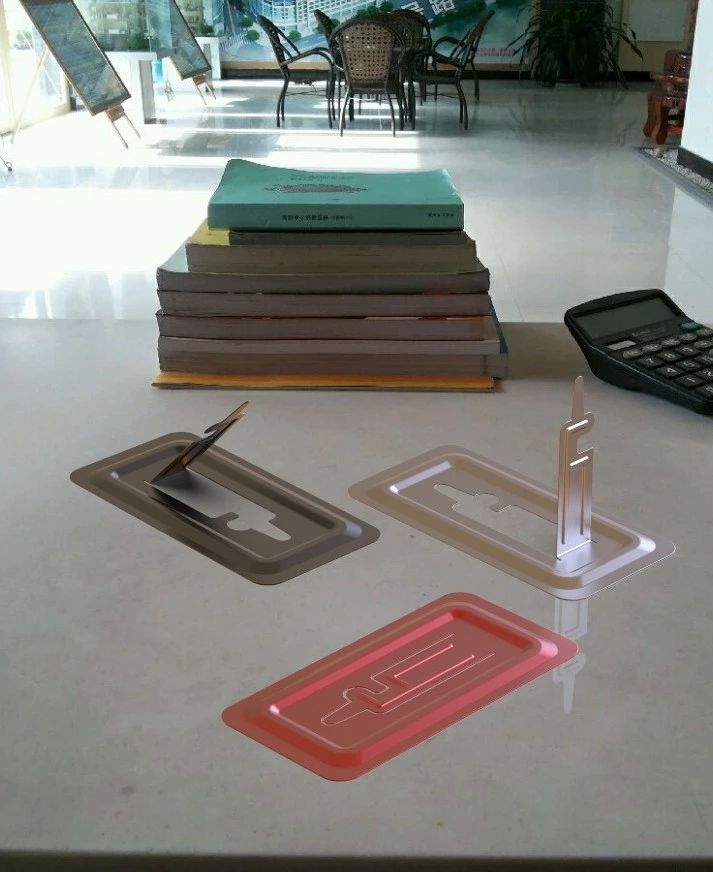

32.用KeyShot简单渲染一下：
