首先,打开 SolidWorks软件,新建一个零部件。

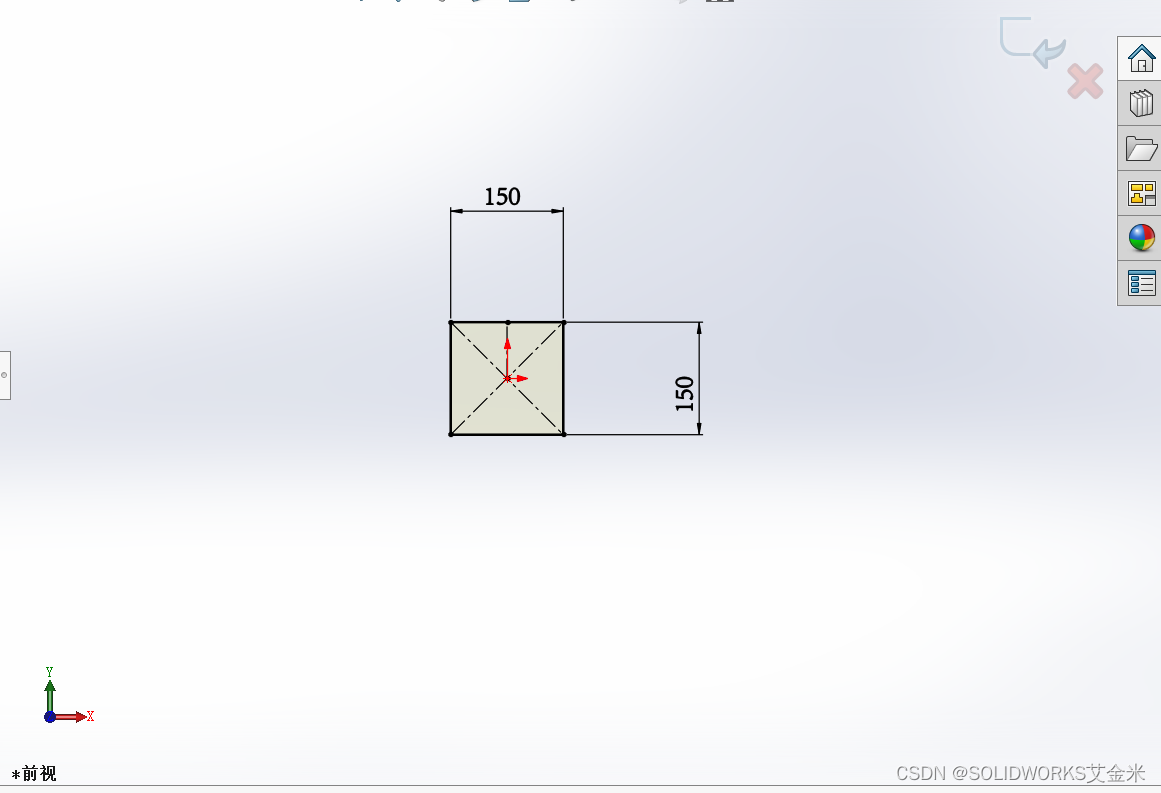

选择前视基准面建立如图所示草图:

退出草图,选择拉伸命令,拉伸长度为10mm,方向向下。这样脚撑就做好了。

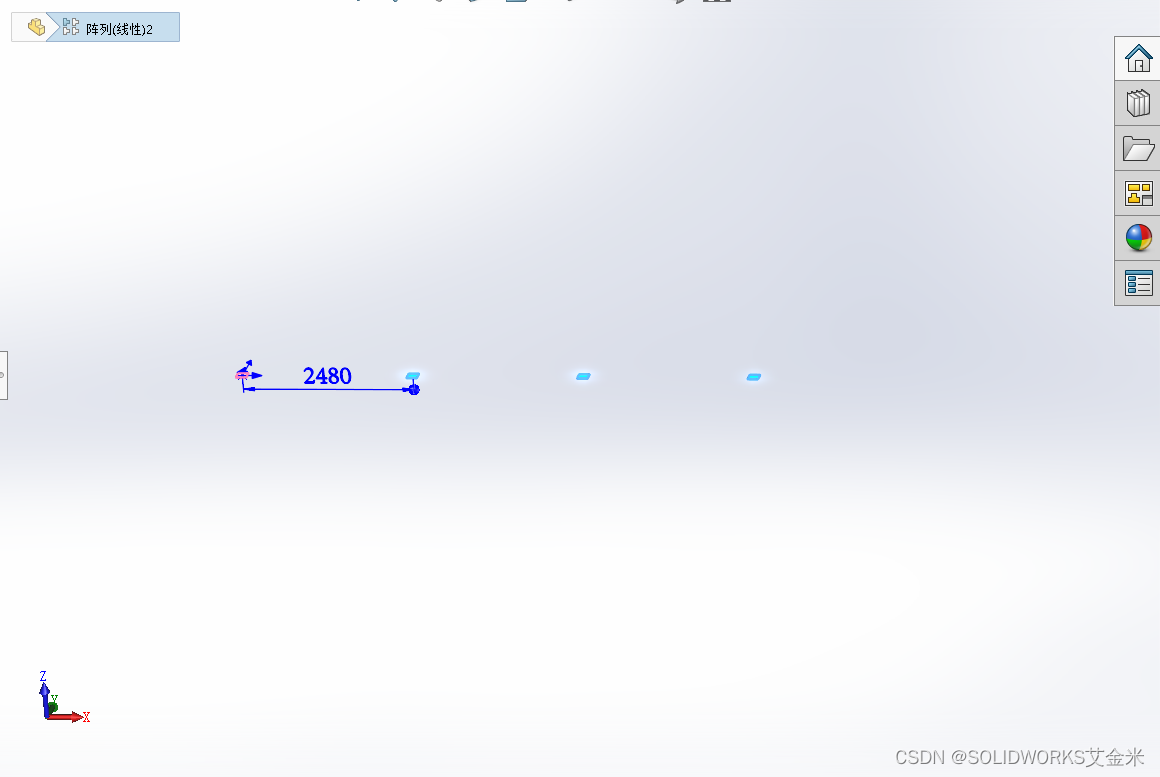

随后选择特征——线性阵列命令,阵列出四个相同的脚撑,间距为2480mm。

选择上视基准面进入草图,绘制货架竖直方向的草图轮廓,长度为2000mm。宽度为500mm。

退出草图,进入焊件命令,选择结构构件,应用自己制作的轮廓库,类型为方管,尺寸为50X50X2.5mm,依次选择草图轮廓。如图所示:

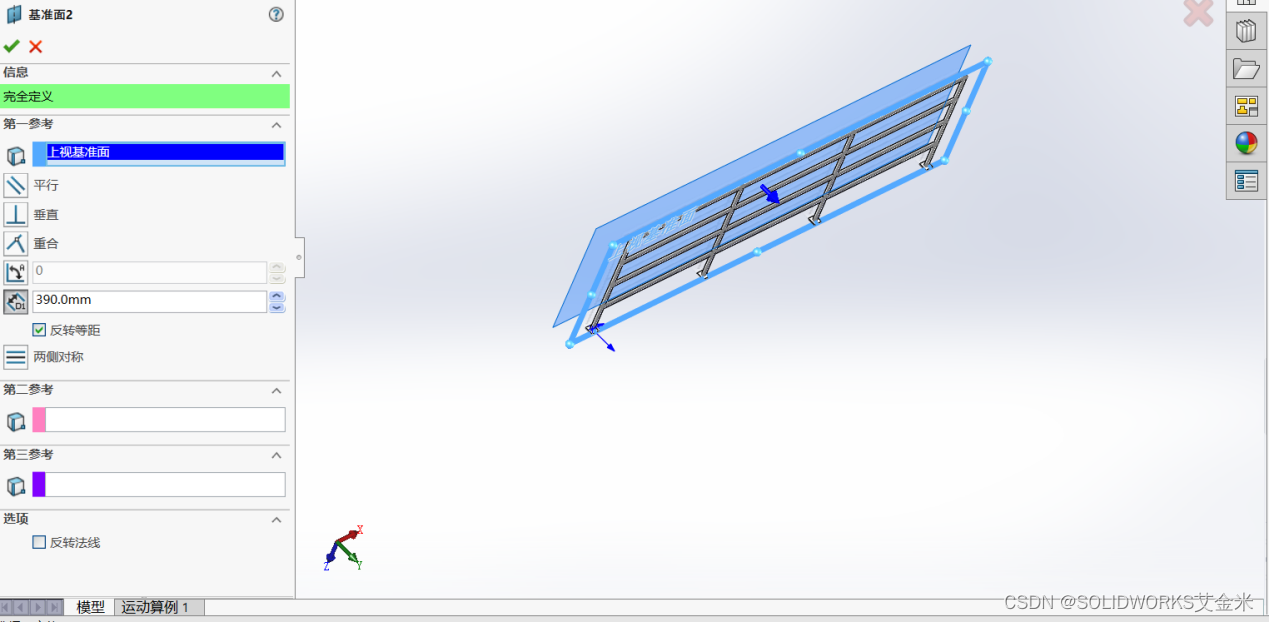

随后以上视基准面为基准,制作基准面1等距距离为390mm。

然后以基准面1为镜像平面镜像刚做成的实体,如图所示。

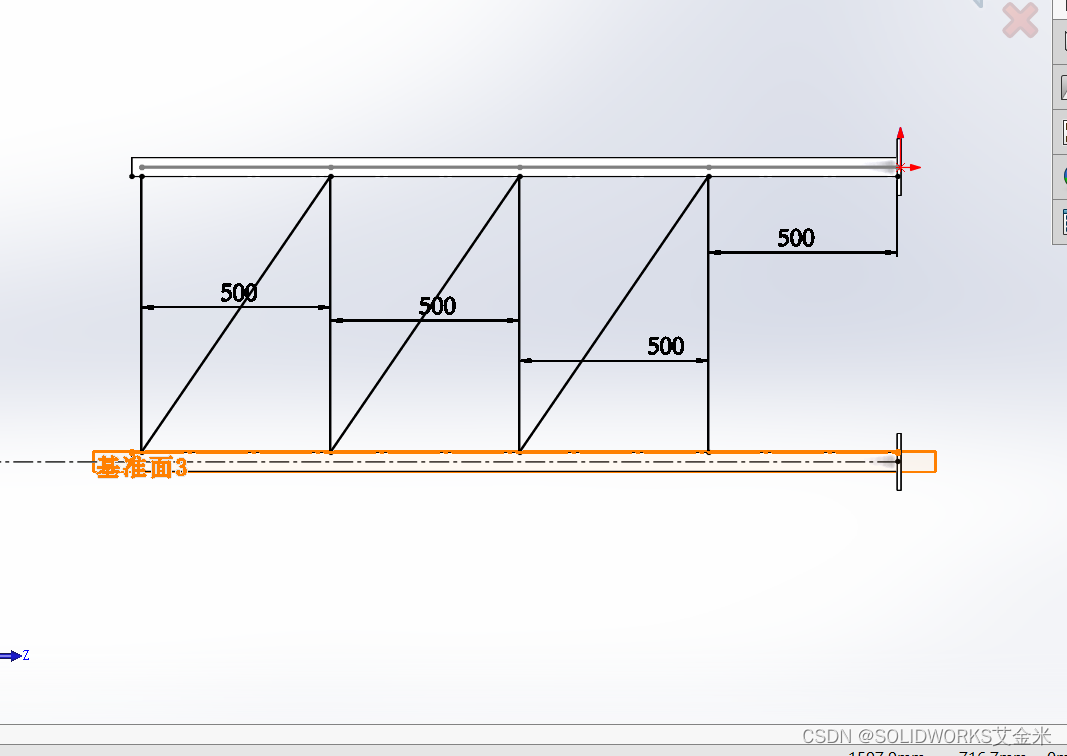

随后建立基准面2绘制侧向草图。

选择焊件命令制作侧面钢结构

选择裁剪命令,裁剪掉多余实体。

阵列侧向钢结构框架,阵列距离2480mm。
