SOLIDWORKS Electrical：机电一体化设计新体验

SOLIDWORKS Electrial


SOLIDWORKS Electrical 拥有一项独特功能，可在 SOLIDWORKS Electrical 原理图与 3D 机械模型之间提供实时、双向链接，使电气设计与生产更加直观，高效准确。帮助公司简化电气设计流程，并实现电气和机械设计的一体化并行开发。

简单来说，工程师可使用SOLIDWORKS Electrical 的2D模块，智能快速的绘制电气原理图，该原理图不只是线条还具备所有的电气属性，可以自动化的生成报表、PLC、端子排、接线图等。

使用SOLIDWORKS Electrical 3D模块可在SW软件当中将电气元件直观的布局到结构模型中，然后，使用自动布线，让软件读取2D原理图中的属性，自动化的生成真实的3D空间布线，布线生成后，可以自动到处电线/电缆清单，自动统计每一根线长。当3D原理图发生更改时，与之相关的符号/编码/报表/及3D空间布局，都会关联更新，从而实现准确性的一体化协同设计。

接下来，您可以体验一下机电一体化协同。

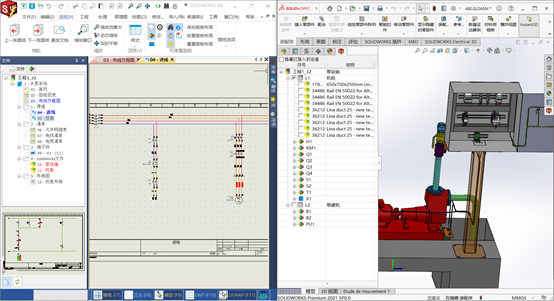

1、我们已经将2D与3D模块装在一台电脑上，并同时打开两个窗口。左侧是2D，右侧是3D，您可以，先最大化2D窗口，点击左侧“原理“文件夹中的“04-进线/05-控制”两张原理图查看一下。

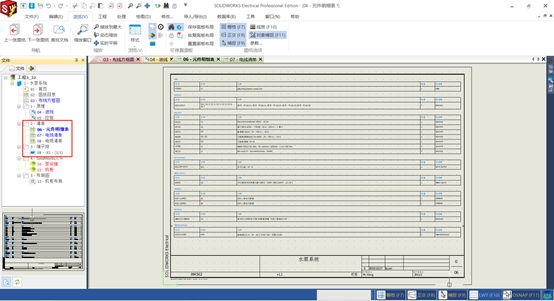

2、比如，“2-清单”中的多种报表，以及“3-端子排”的端子接线图。

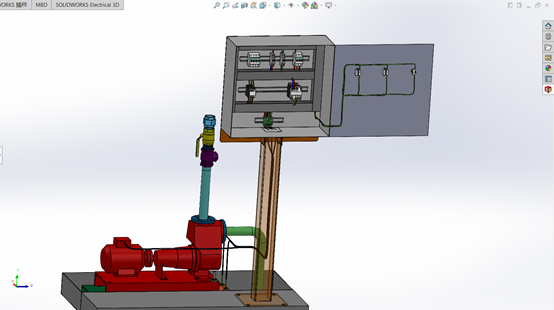

3、接下来，看到“4-SolidWorks文件”下面则是3D界面所打开的空间部局，现在，您可以打开3D窗口，先看一下已完成的三维布线；

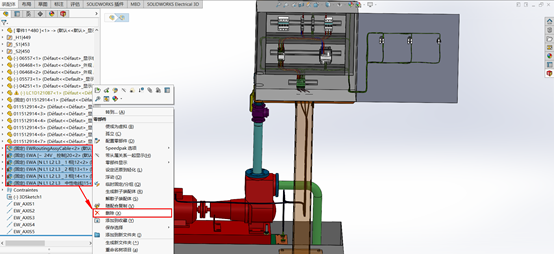

4、接下来，让我们在零件树上，将最下方原有的电线/电缆删除，如图：（注意不要删错）

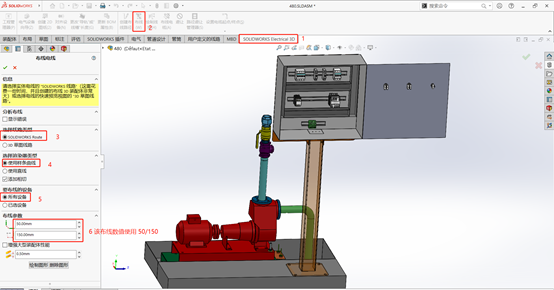

5、删除完成后，点击SOLIDWORKS Electrical 3D>布线>按图中进行设置；

6、之后稍做等待，您可以欣赏软件的自动布线过程，等待完成，柜内的线布好了；

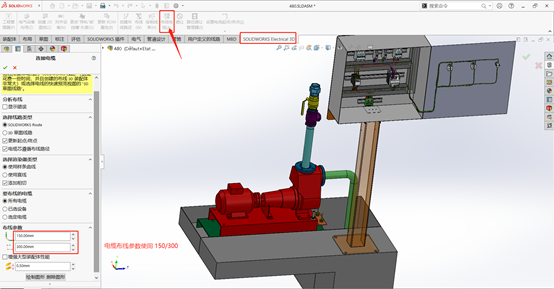

7、接下来布柜外与设备相连的电缆，步骤类似，注意不要点错，电缆布线参数改成150/300；

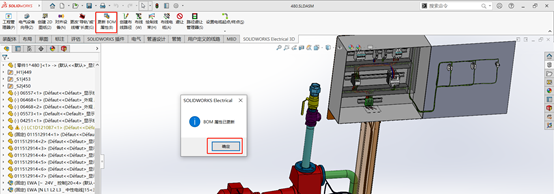

8、电缆布线完成，接下来更新BOM属性；

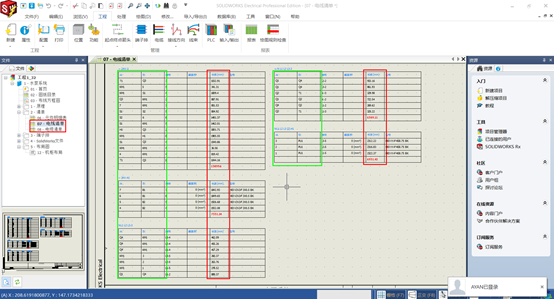

9、更新完成之后，我们可以回到2D界面中，查看一下报表“电线清单/电缆清单”，能够发现已经自动统计了线长，并且可以直观的查看每根电线的“从”“到”位置；

最后，您就可以将这些图纸打印出来或者转成PDF/EXCEL格式，另外导出的电线清单还可以，输入到自动裁线机，进行批量化生产，而3D模型则可以直观的指导工人安装。

实际上，SOLIDWORKS Electrical还有很多的能力，包括用于气路/液压管路等设计工作，不仅是一款工具，更是一款协同化，机电一体化的平台。
