在CATIA中创建水桶模型并添加材质的实用技巧

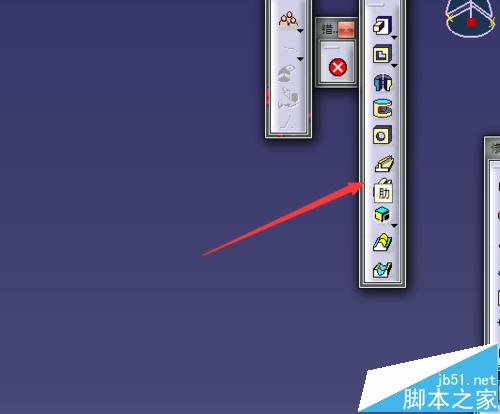

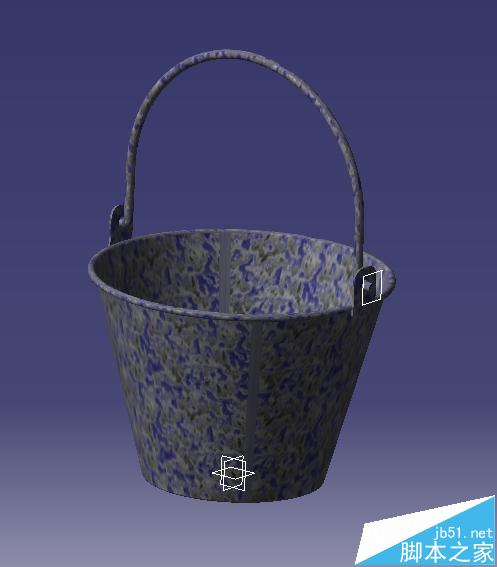

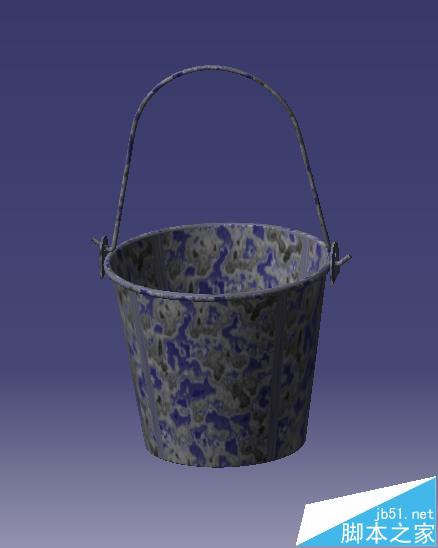

用CATIA软件绘制一个水桶并且添加材质，用到的命令有旋转，和肋。看一下成品图。

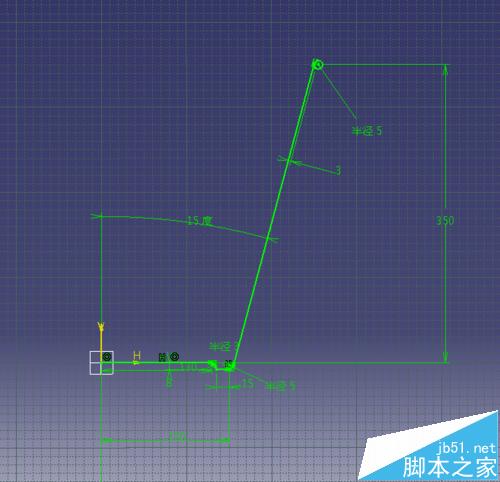

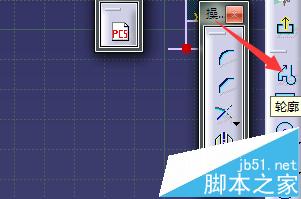

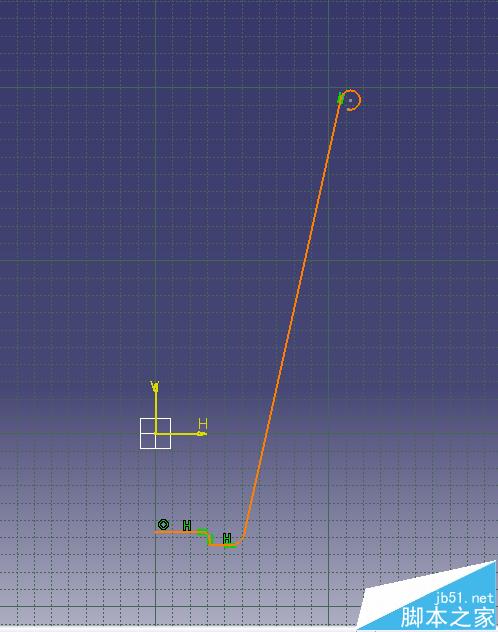

2、选择YZ平面，选择轮廓线，绘制一条如下图的轮廓线。

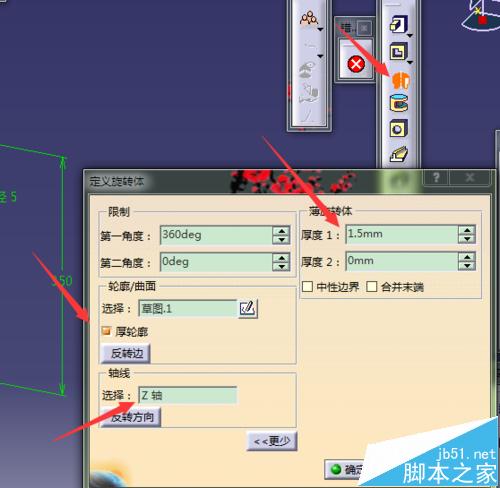

3、把轮廓线进行约束；退出草图，选择旋转，旋转轴为Z轴，厚度1为1.5mm.确认。

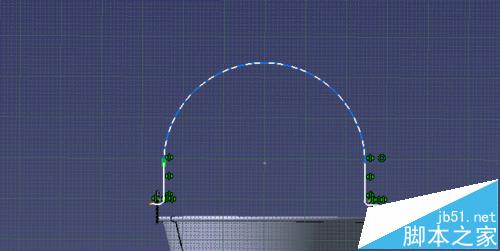

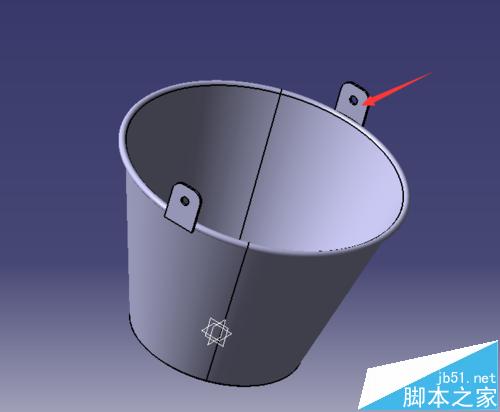

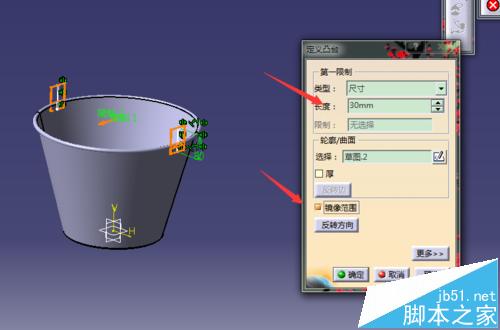

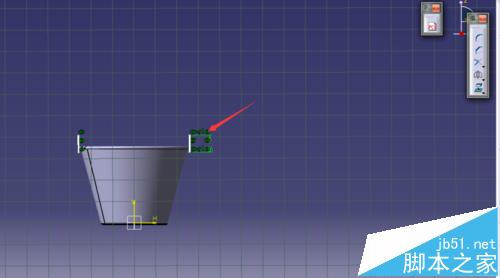

4、绘制水桶的俩个耳朵。按照下图进行绘制。

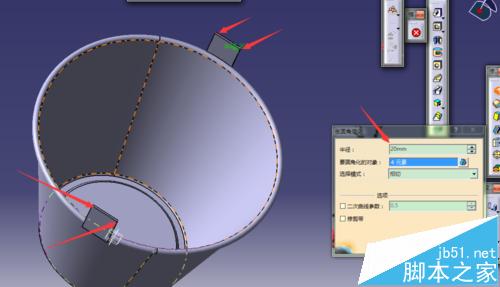

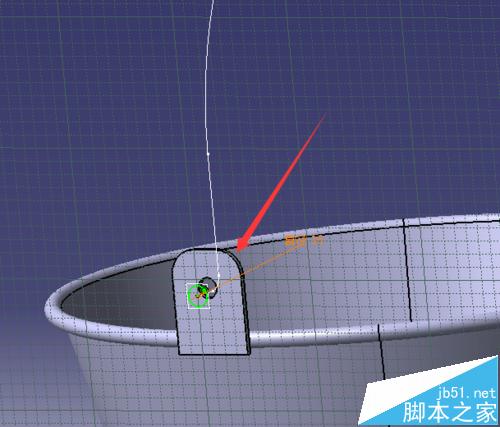

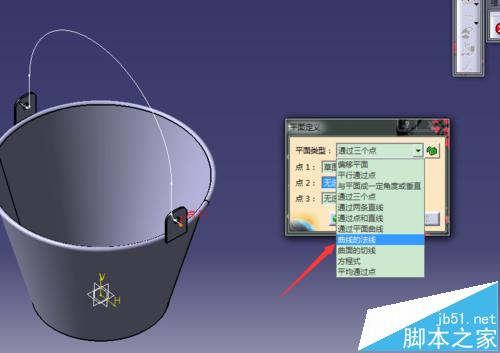

5、绘制水桶梁。用到肋的命令；选择YZ平面，进入草图，选择轮廓绘制一条图示曲线，突出草图，一绘制的曲线一端的点创建一个平面，选择曲线的法线。

6、选择刚创建的平面，进入草图绘制一个圆。并且圆与平面的中心同心。选择肋，确定。

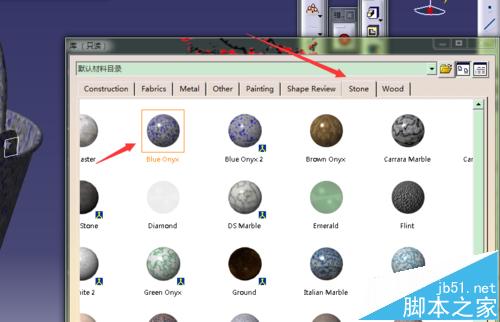

7、添加一种材质，按照箭头所示，选择材质，大功告成。

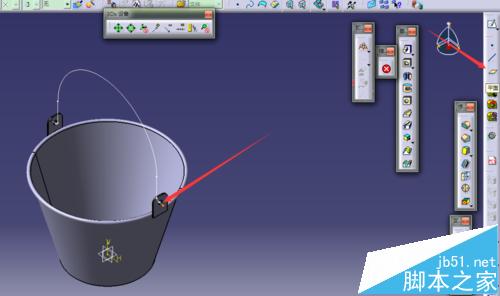

注意：箭头处平面建立的，选取的法向方向
