如何在CATIA中绘制巨大卷曲形状的螺旋线？

应用CATIA软件中的螺旋线，绘制一个实体大大卷，用到螺旋线，肋等命令。看下成品

1、打开CATIA软件，新建一个PART文件，命名为大大卷；

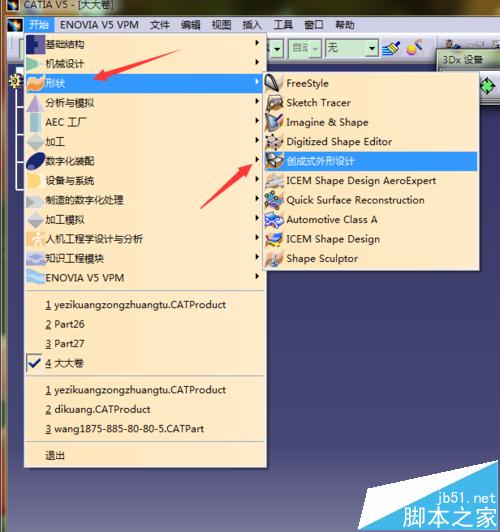

2、选择形状，选择创成式外形设计；

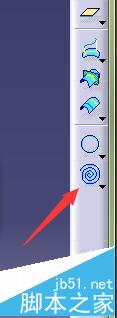

3、选择螺旋线，绘制一条螺旋线；

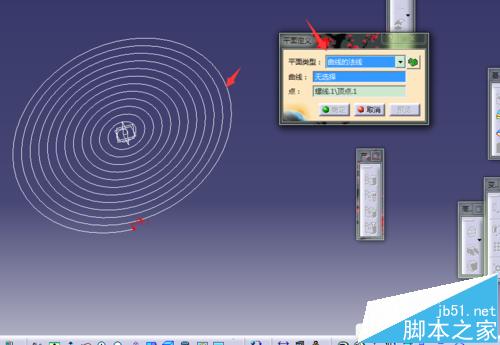

4、以螺旋线的端点创建一个平面；

5、进入所建平面，绘制一个长方形；

6、退出选择肋，然后添加一种材质，绘制完成。

注意事项：螺旋线与所建的长方形的关系。
