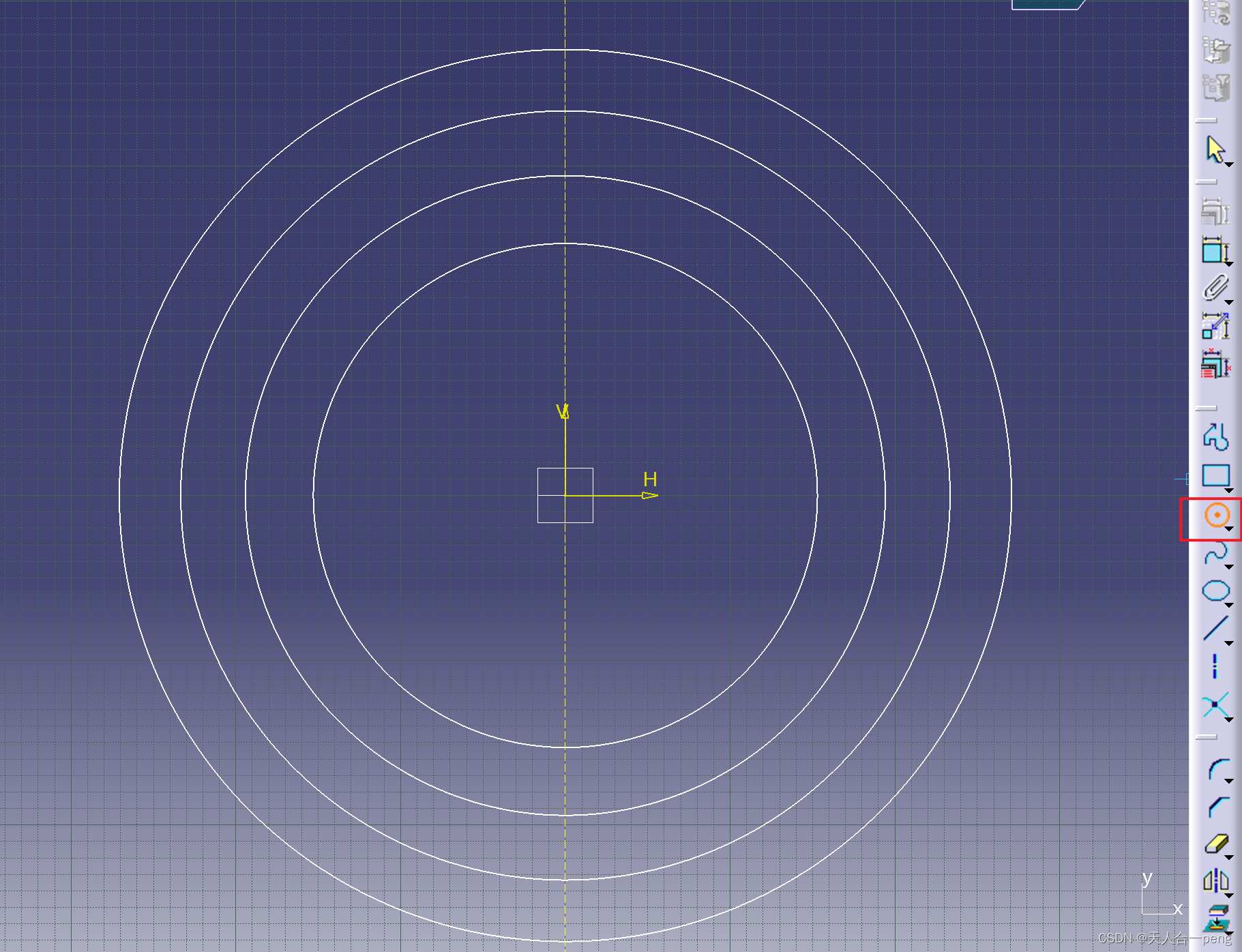

双击圆 命令 ，可以多次重复使用。

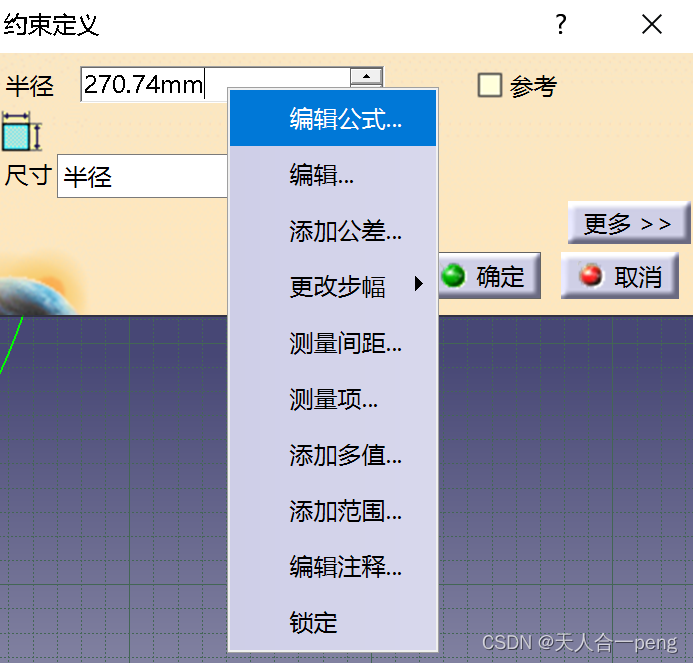

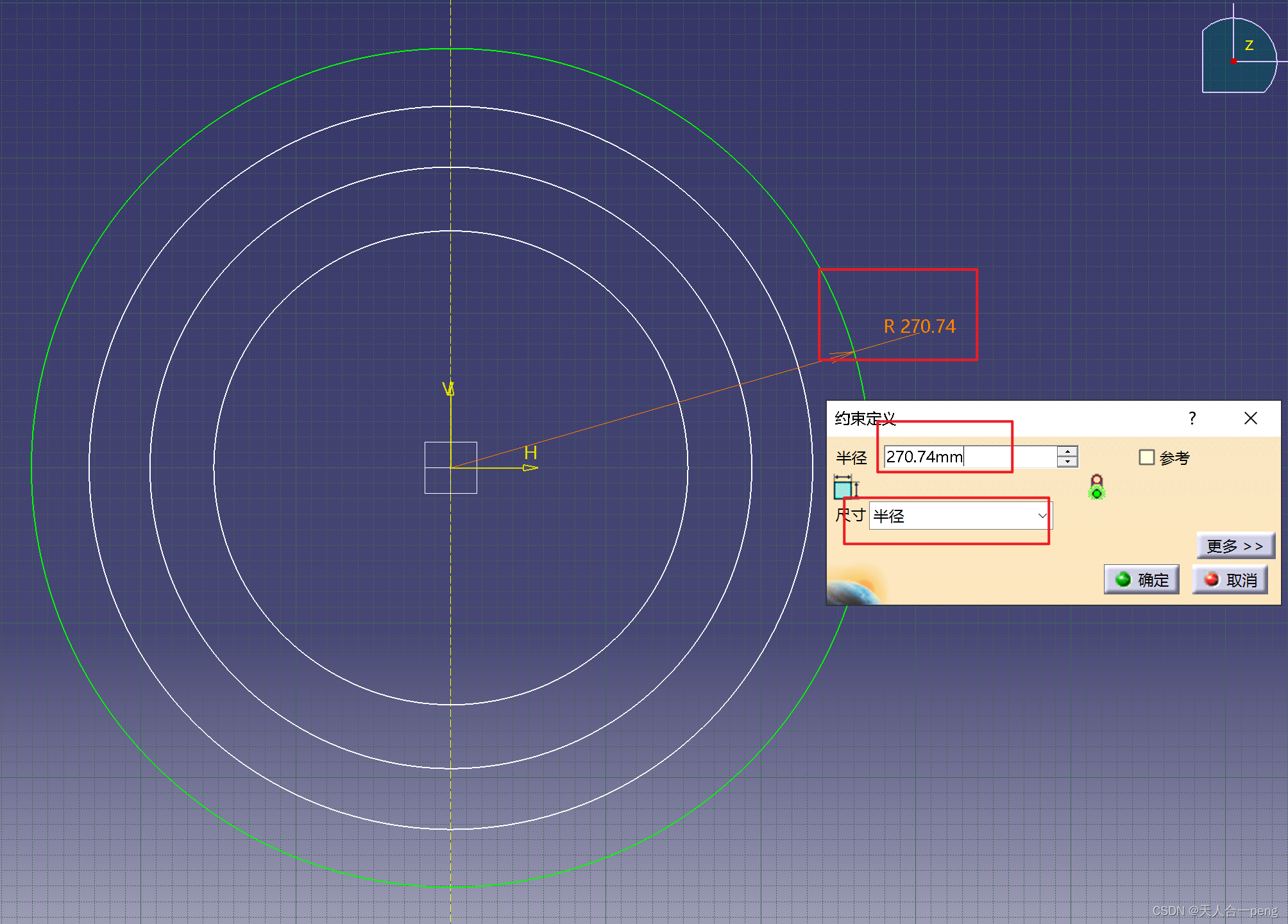

约束关联 公式

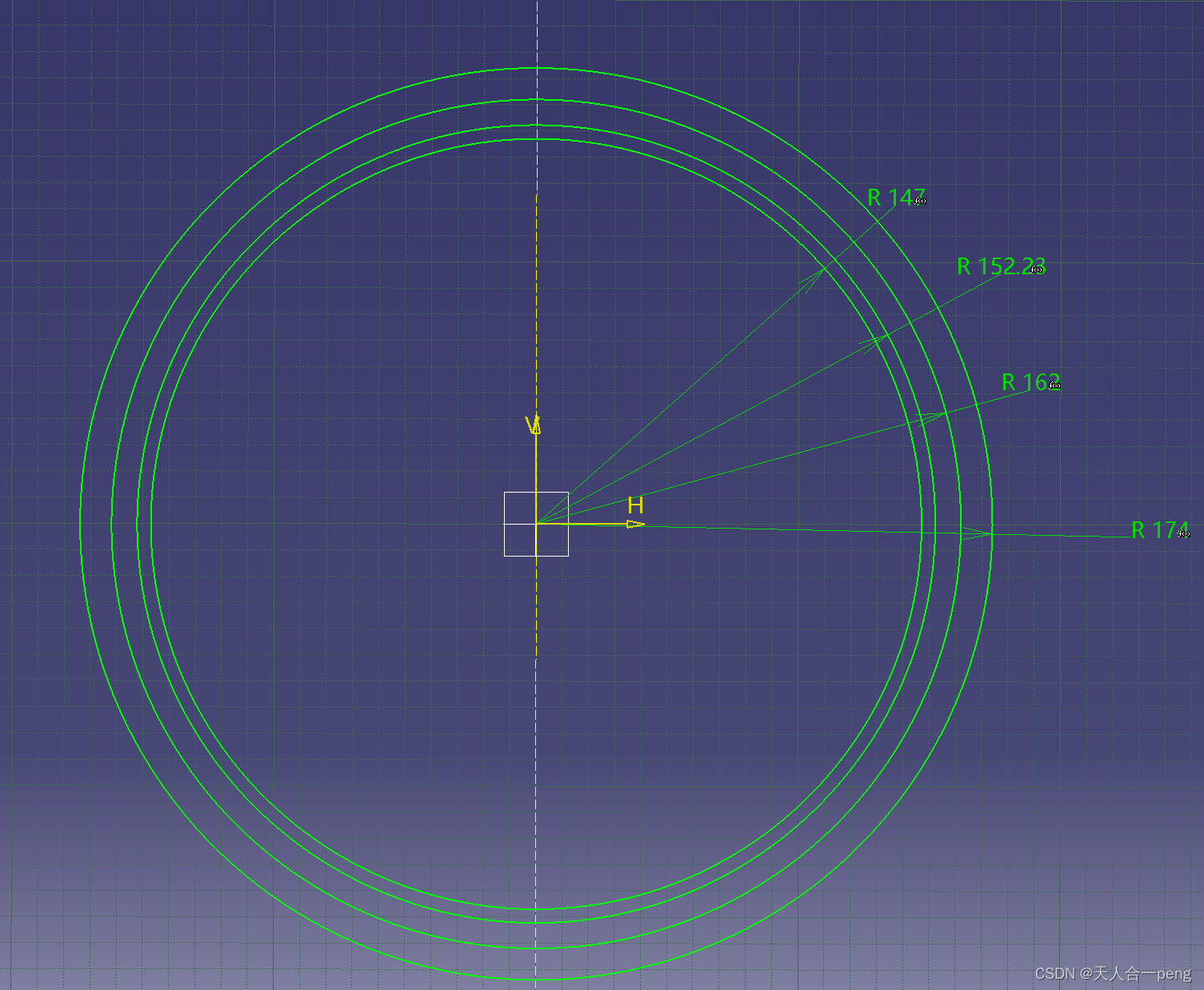

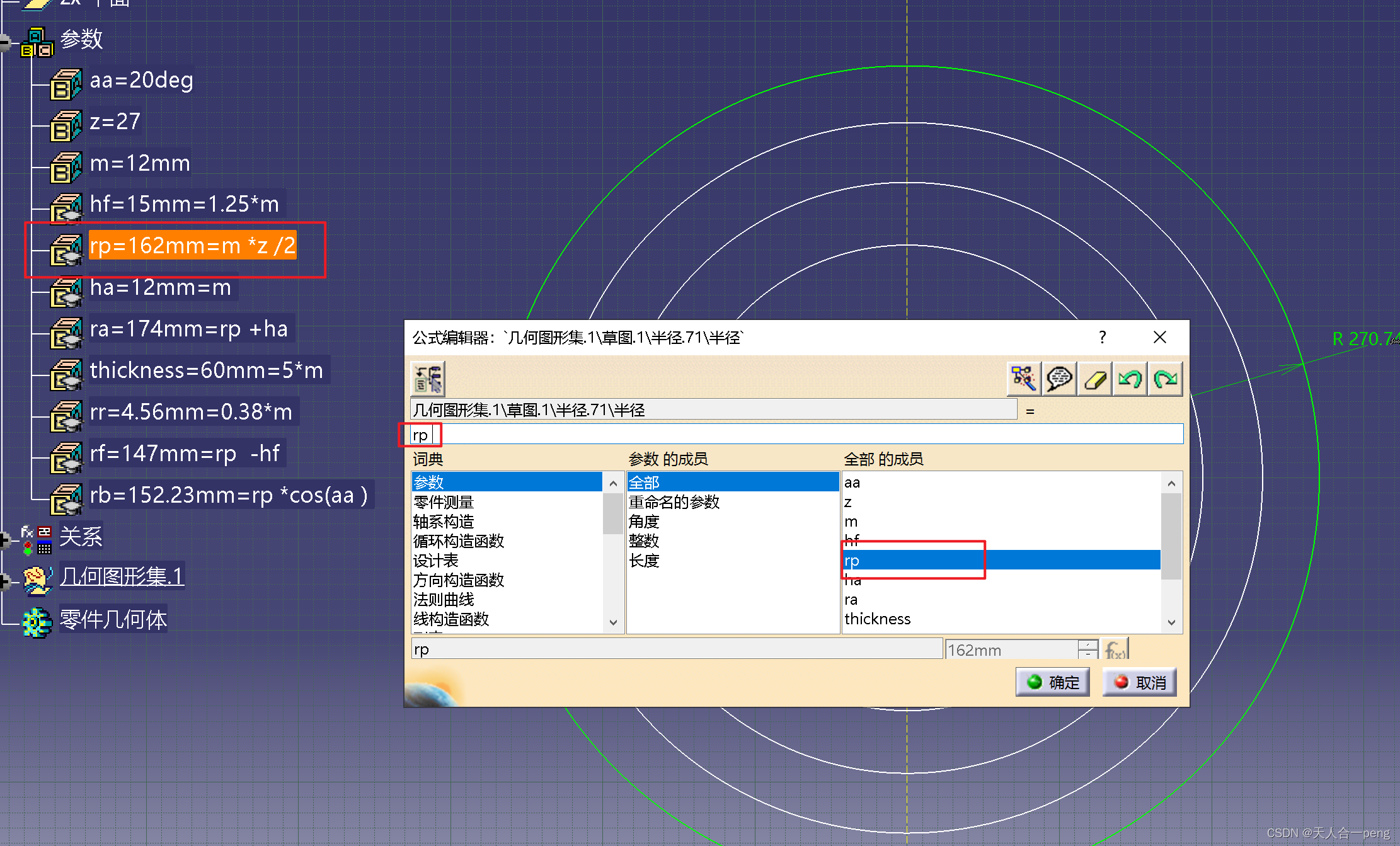

依次将四个半径公式关联好

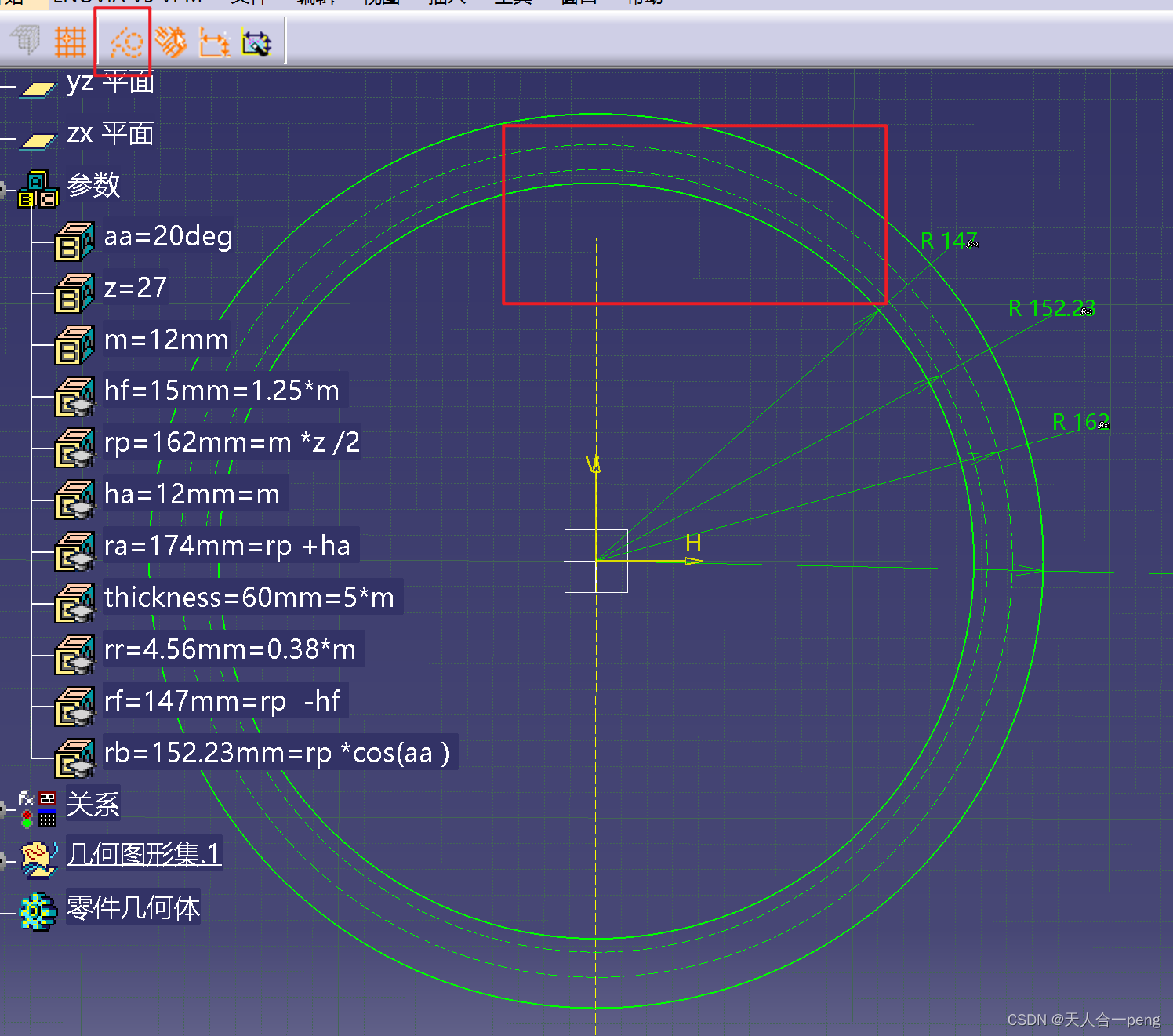

将分度圆和基圆线设为构造线

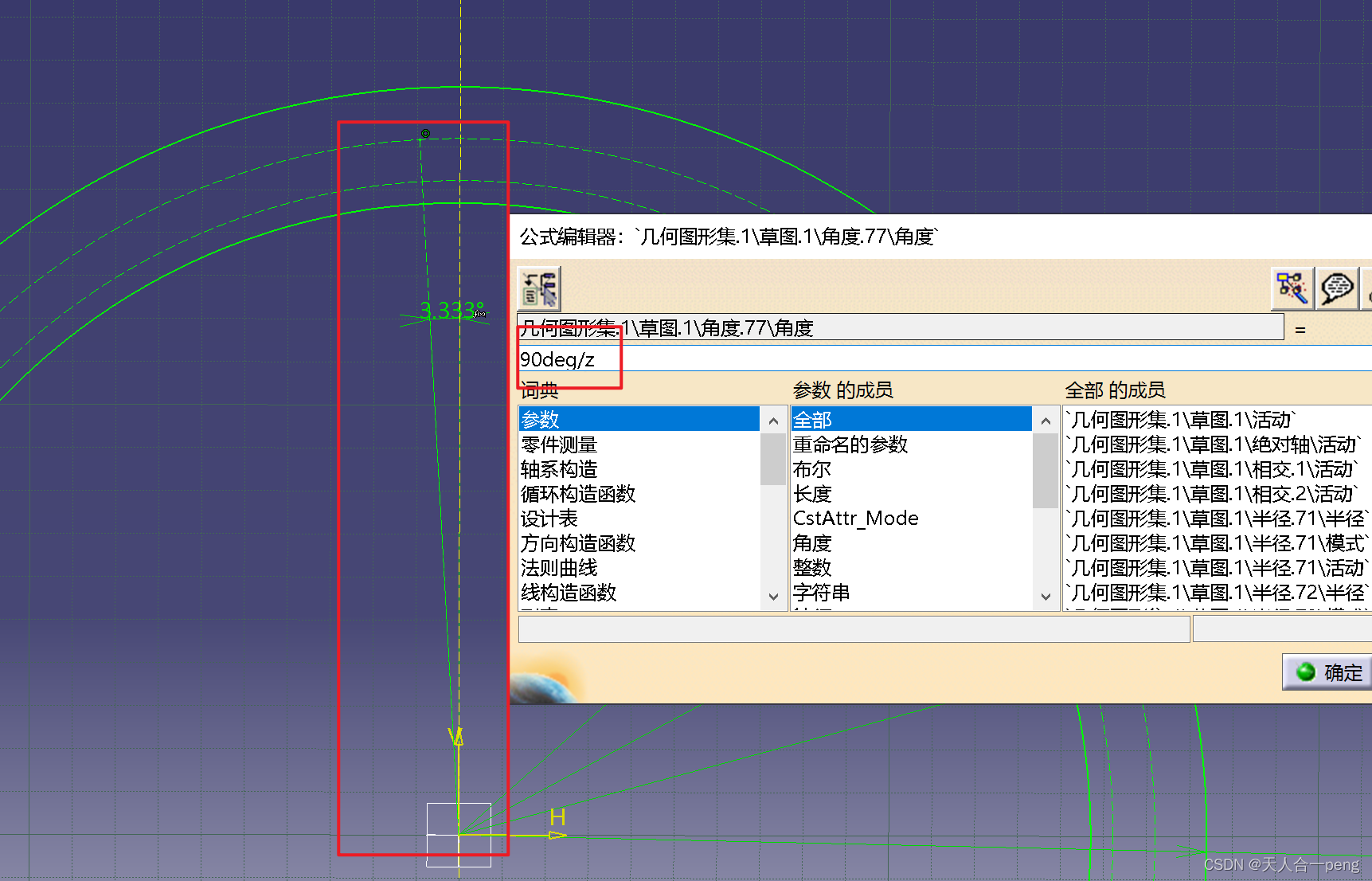

画构造线并标注角度

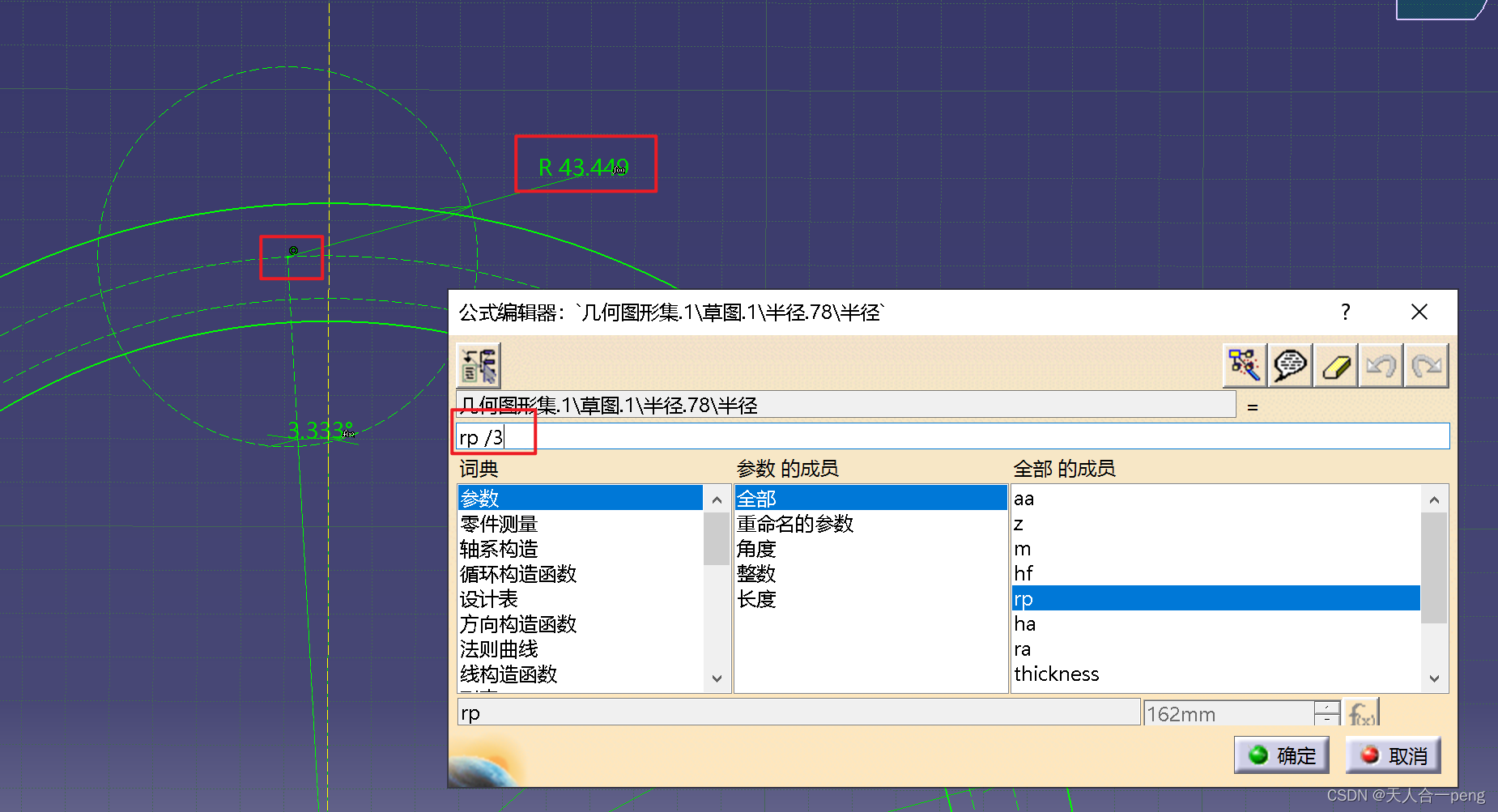

通过上面构造线与分度圆的交点画构造线圆，并设置公式如下

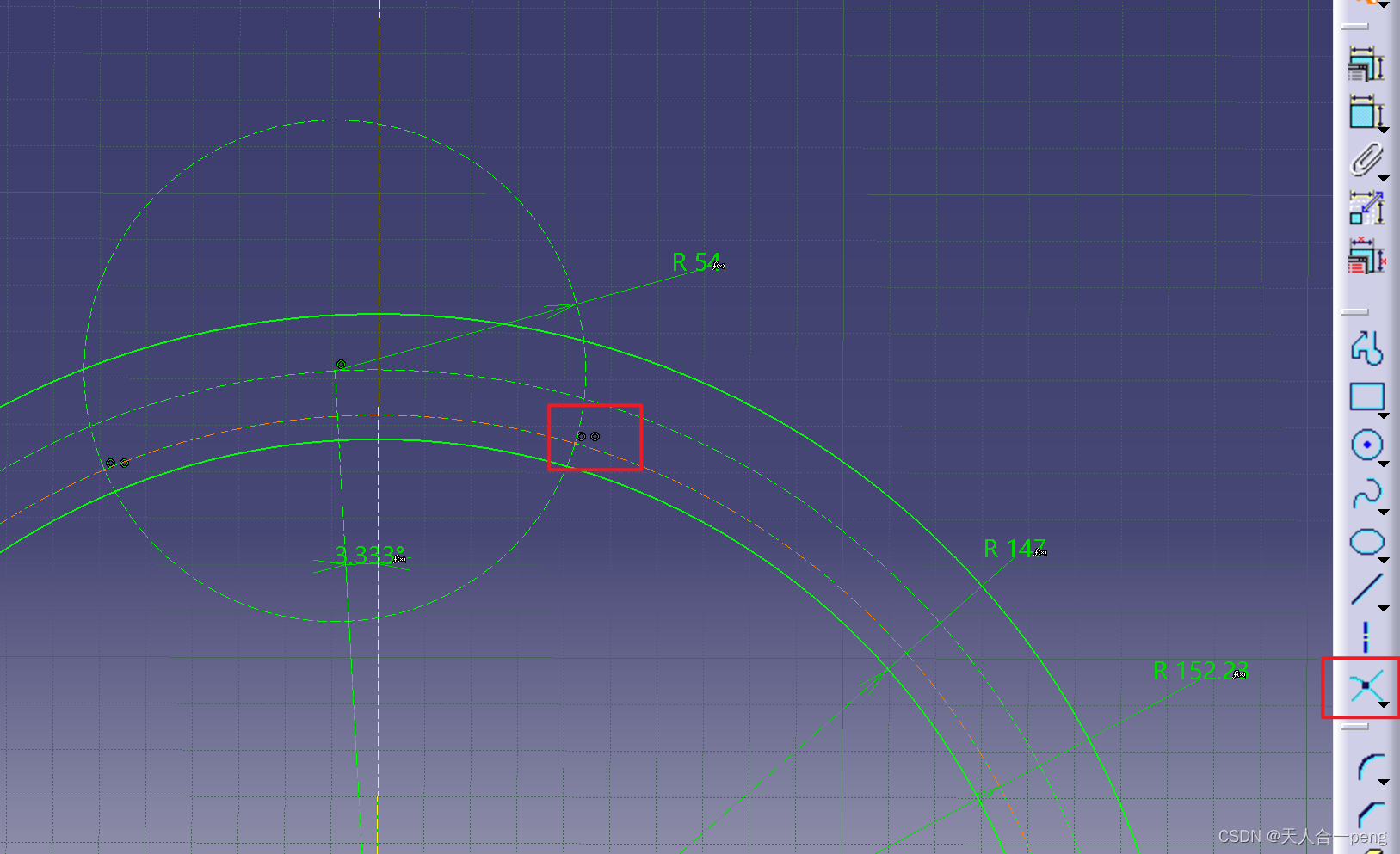

通过交点命令，以刚上面画的构造圆和基圆上创建交点，如下

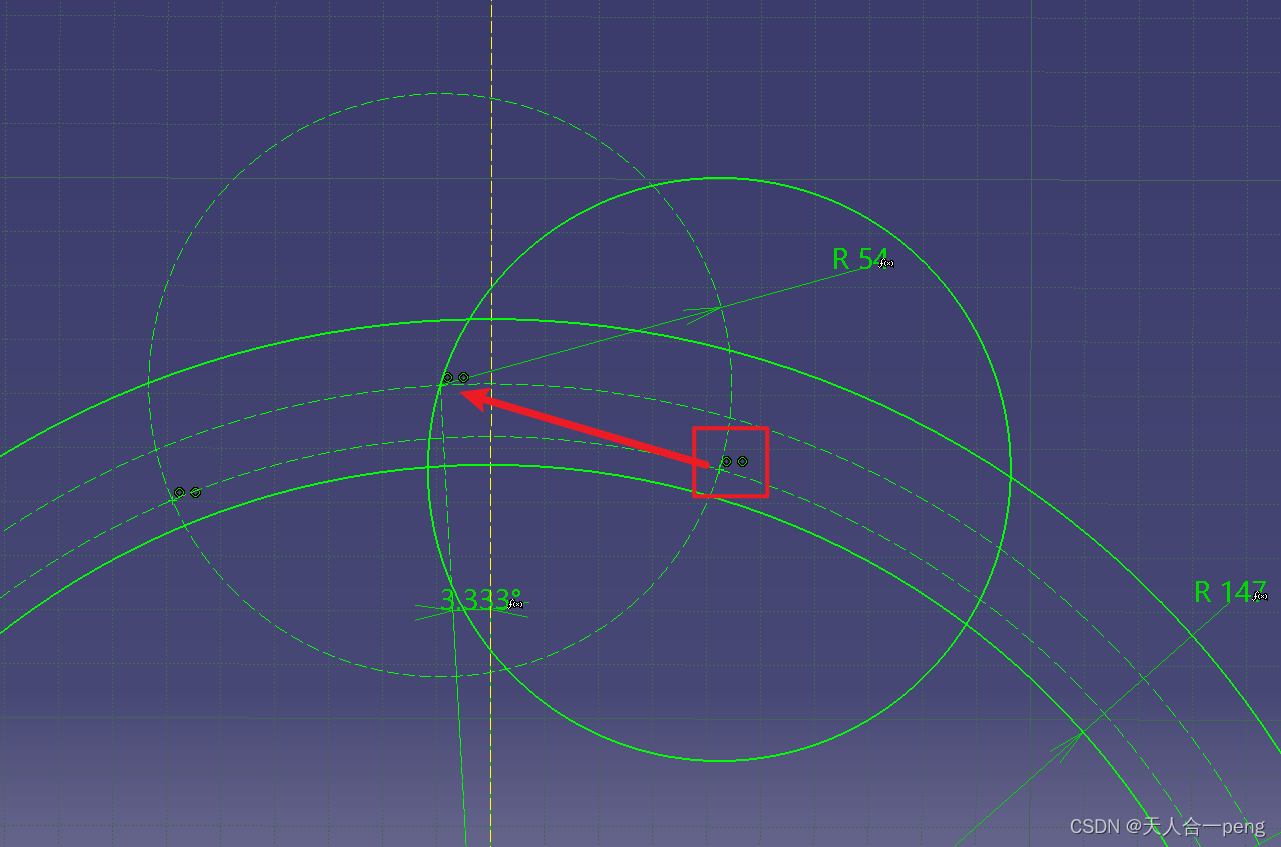

以交点为圆心以图中所示的长为半径画圆

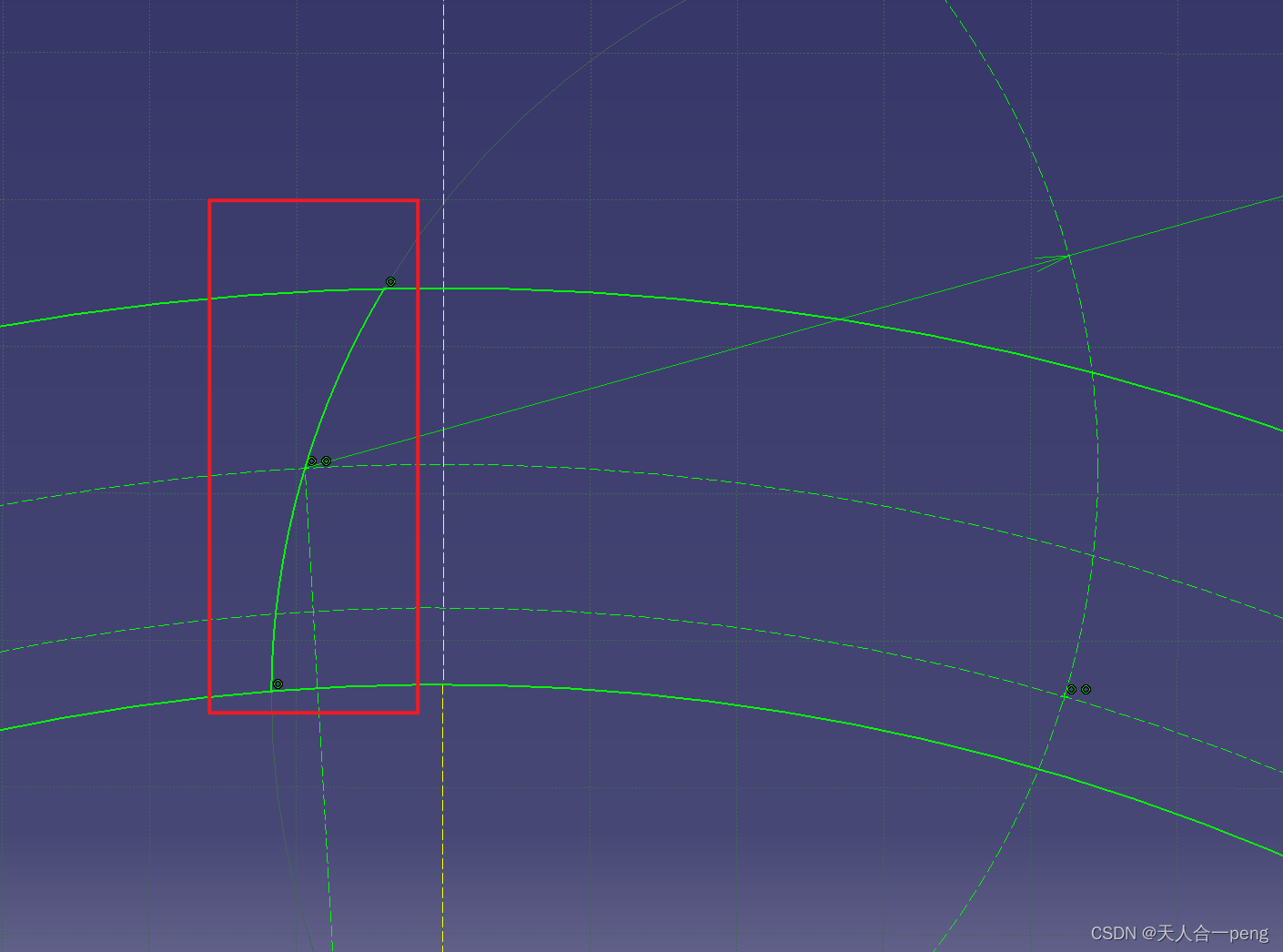

用修剪命令删除多余的线，生成左齿廓
通过镜像生成右齿廓

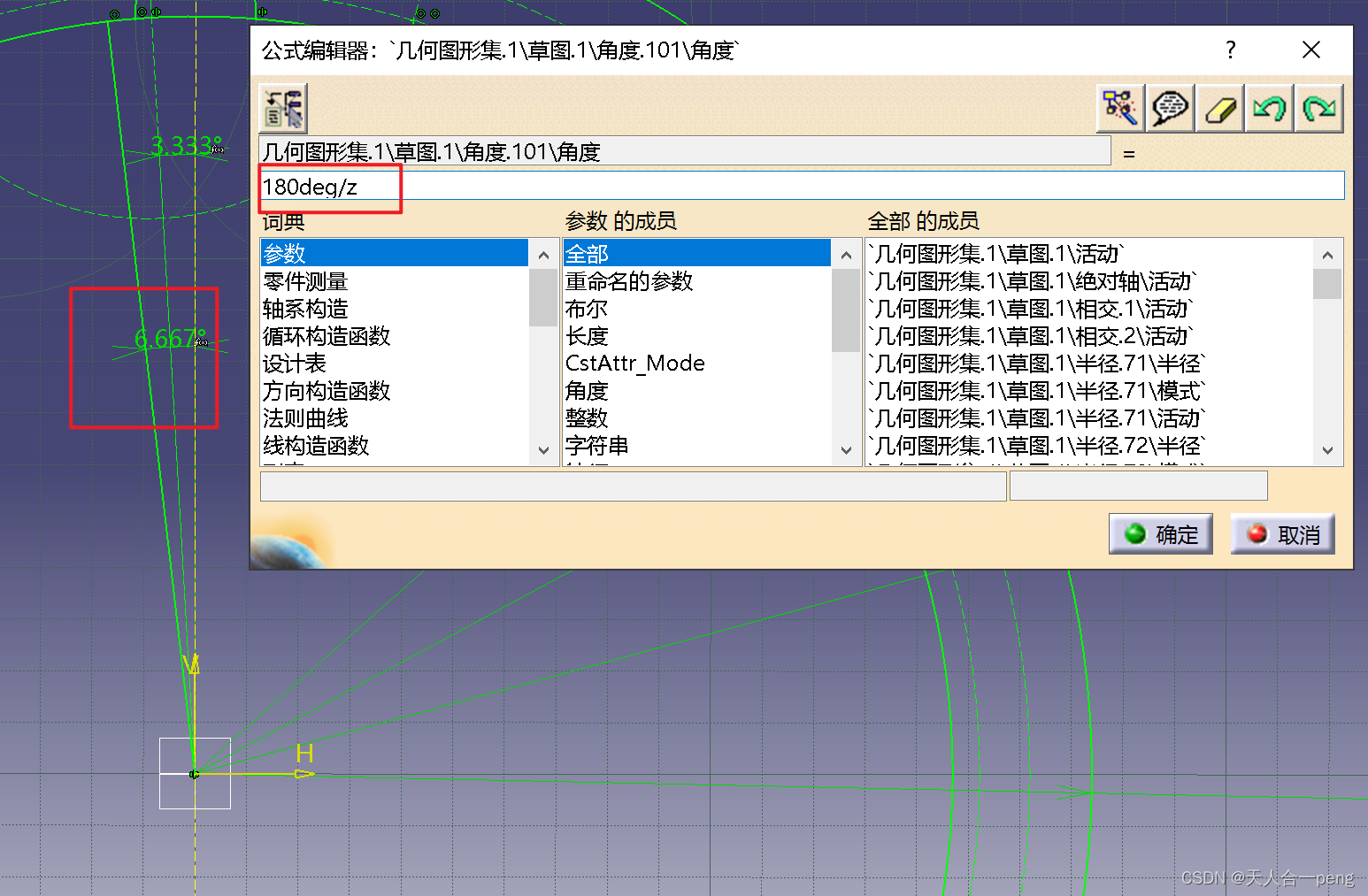

或一条线并标注角度，并联公式如下

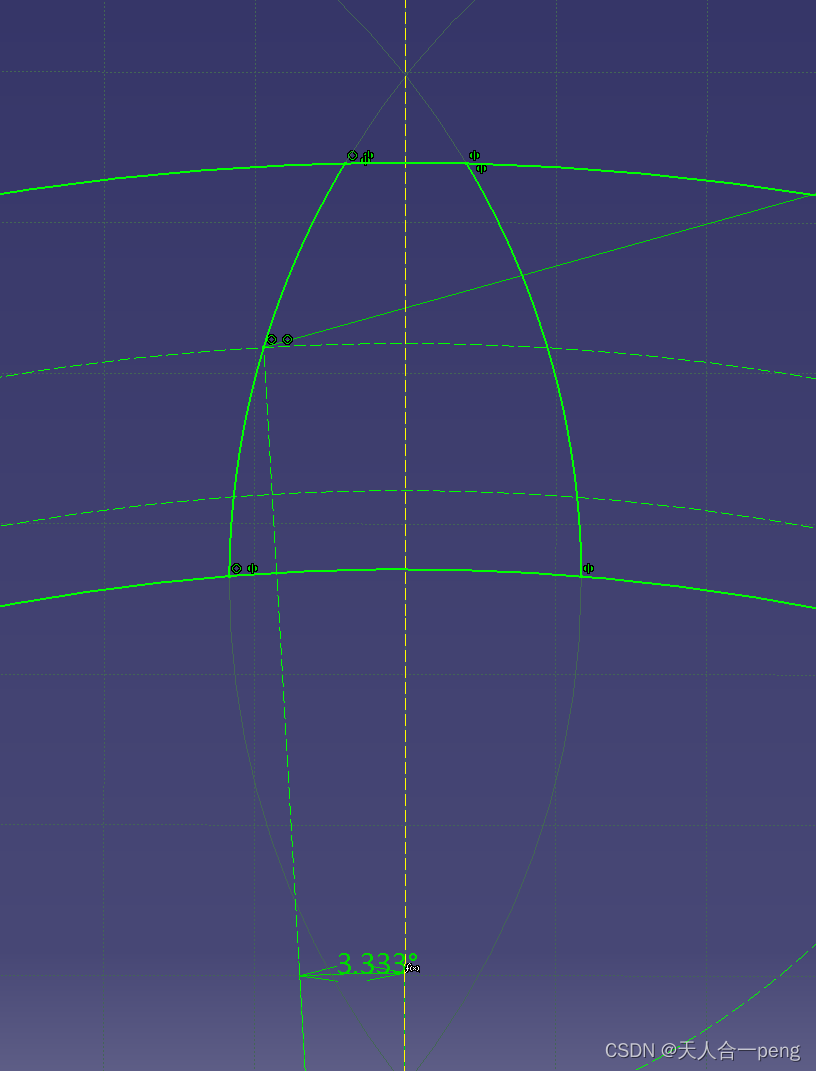

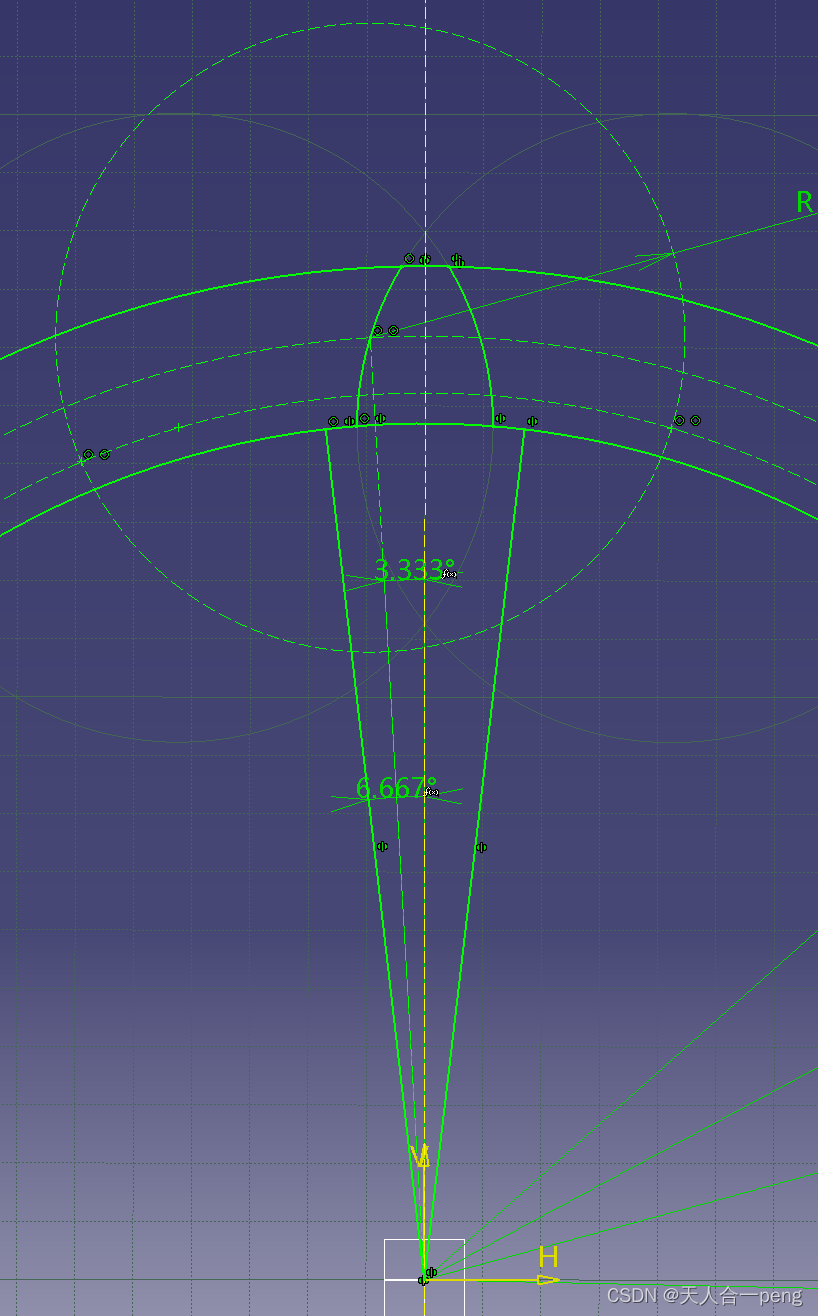

镜像生成右边齿廓线，即可得到单个齿廓

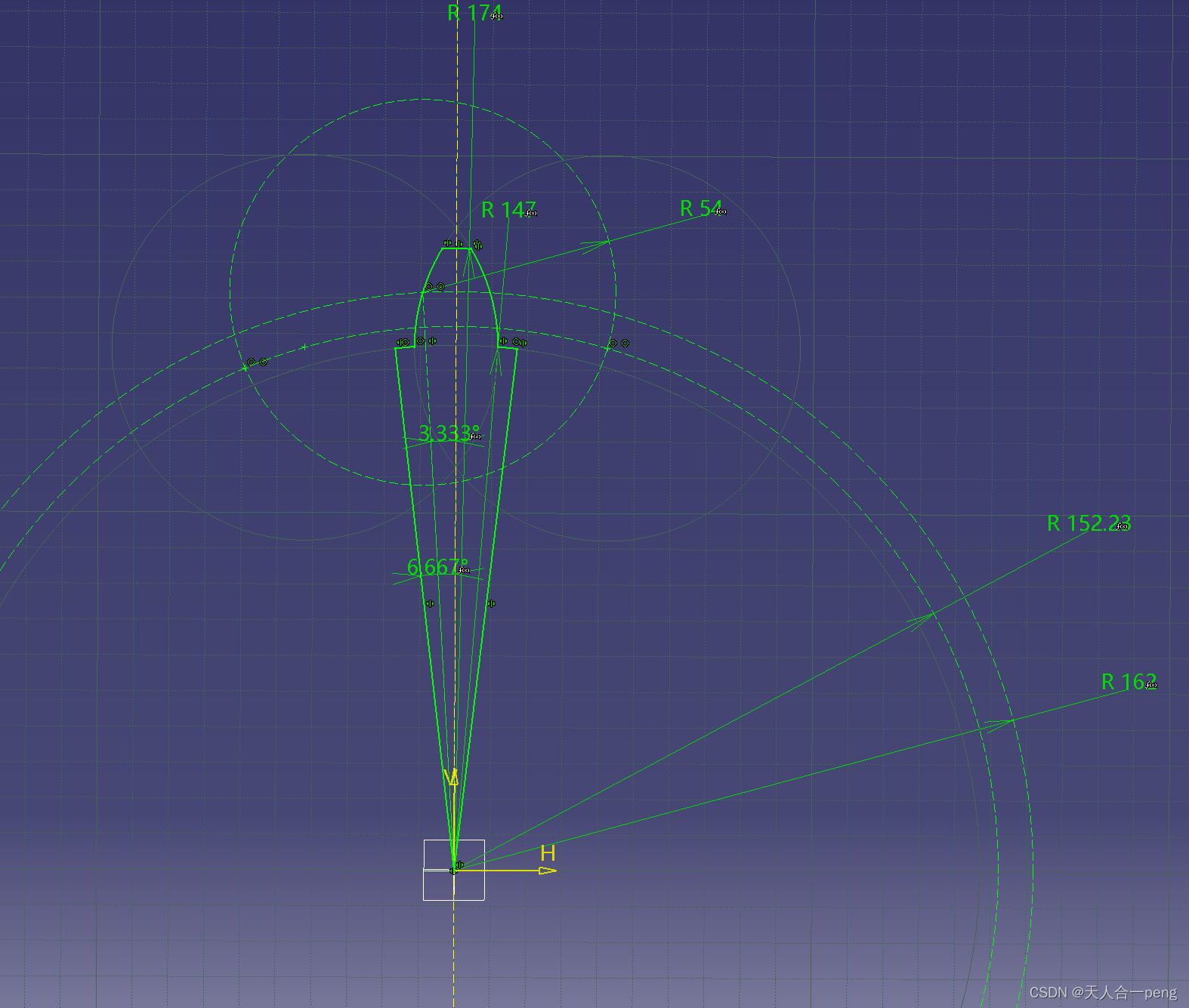

并修剪掉多余的线（这儿可以先倒齿根圆角或者像下面操作，只要有齿廓其他的就可以随意做了）

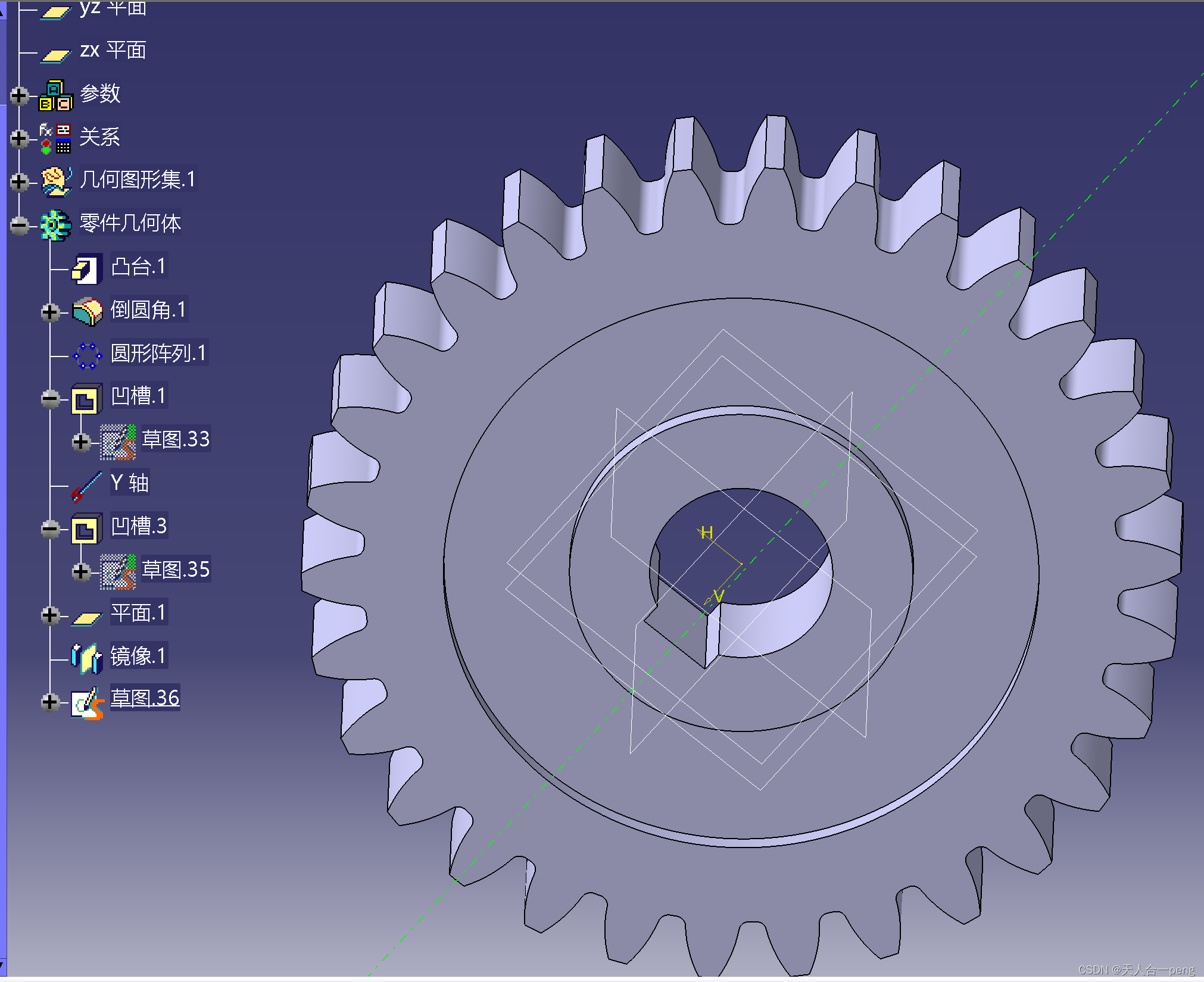

退出草绘，选择凸台拉伸
