Altium Designer16全面使用教程

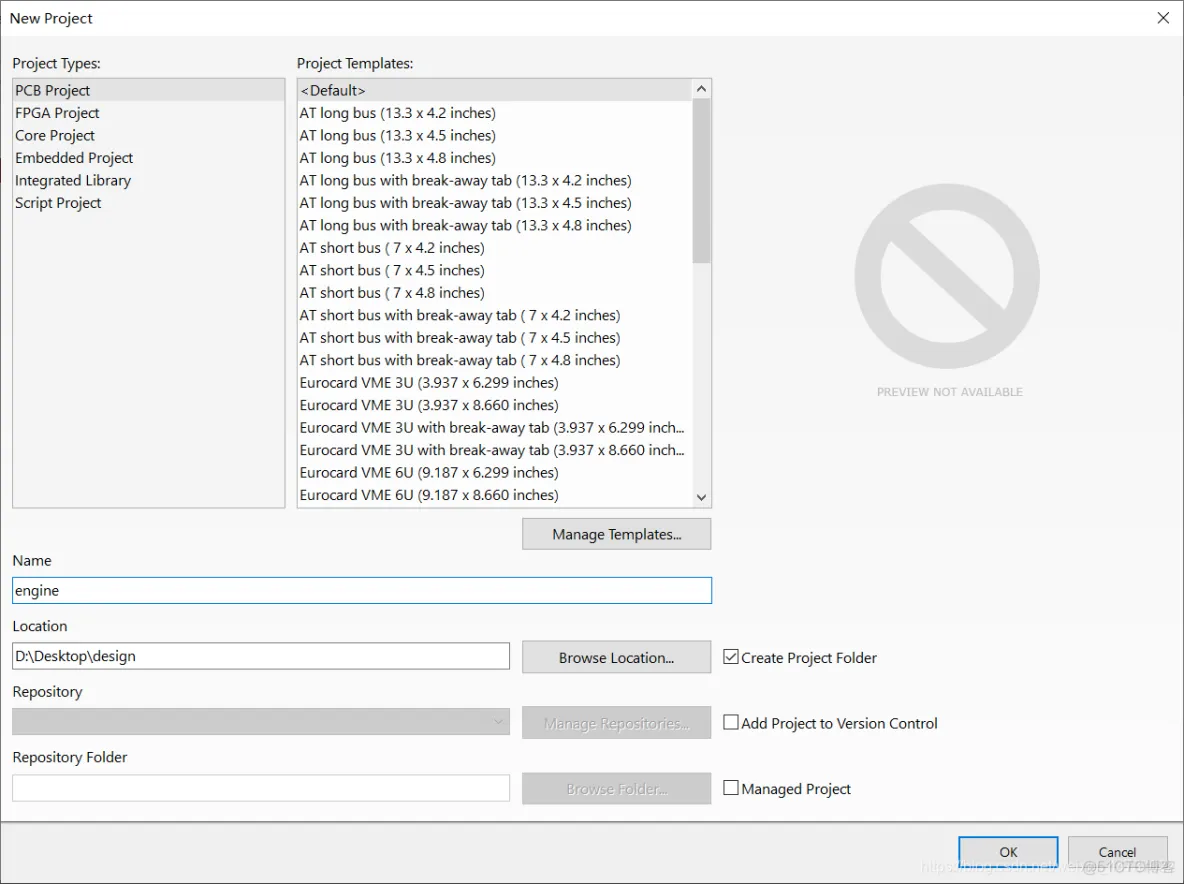

新建pcb工程

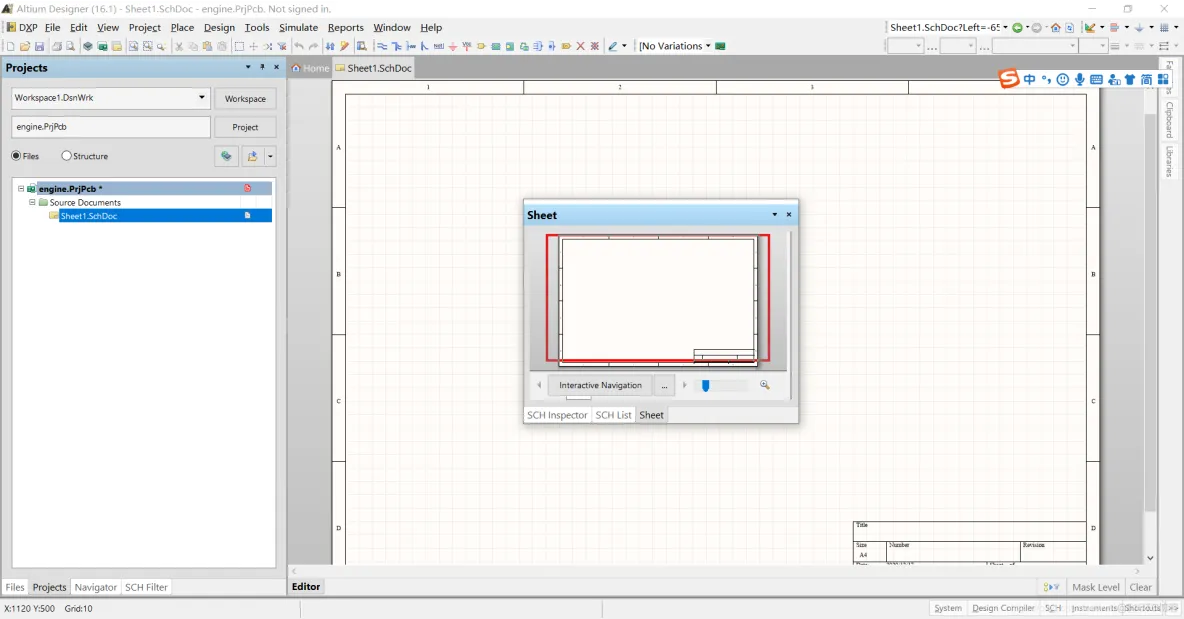

添加原理图到工程里面

布局完之后

ctrl + w放线

从下往下拖和从下往上拖复制有区别

网络编号：netlabel
按tab键可以改label名字

空格是90度，x和y是翻转

框可以按空格变直

文字是放text string

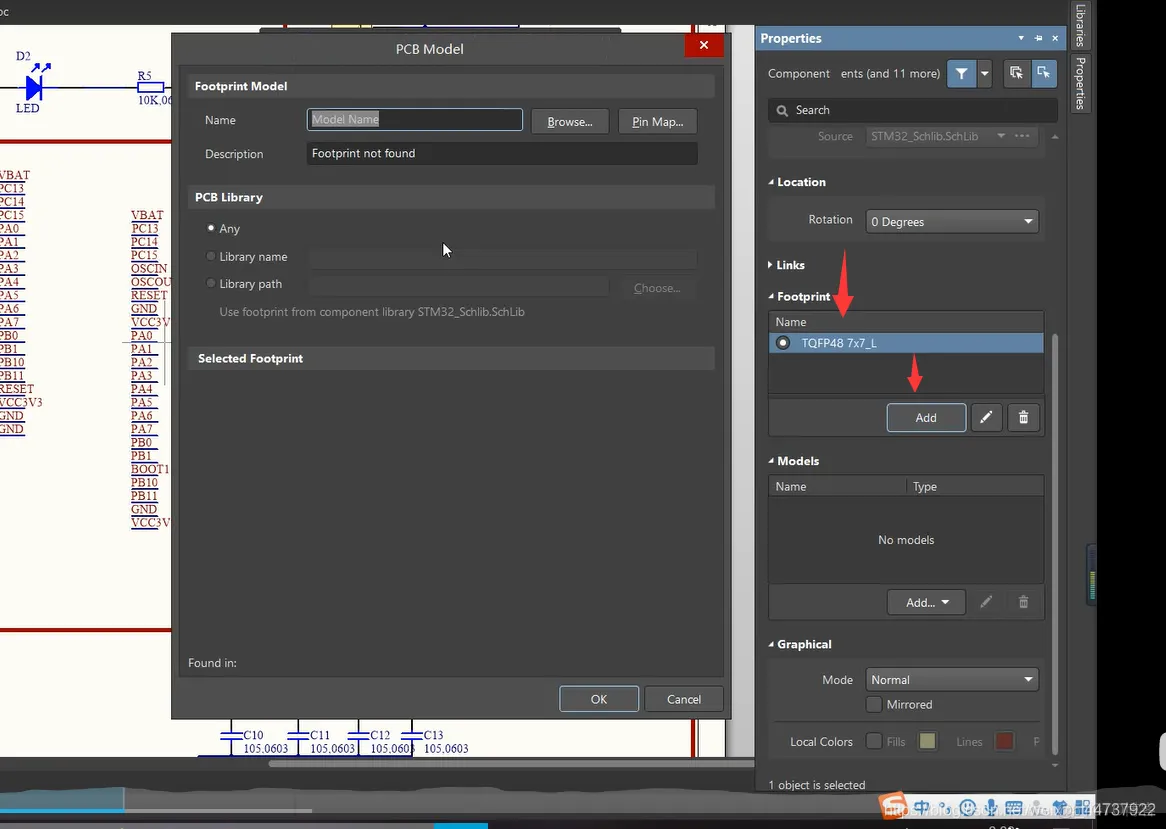

要添加封装

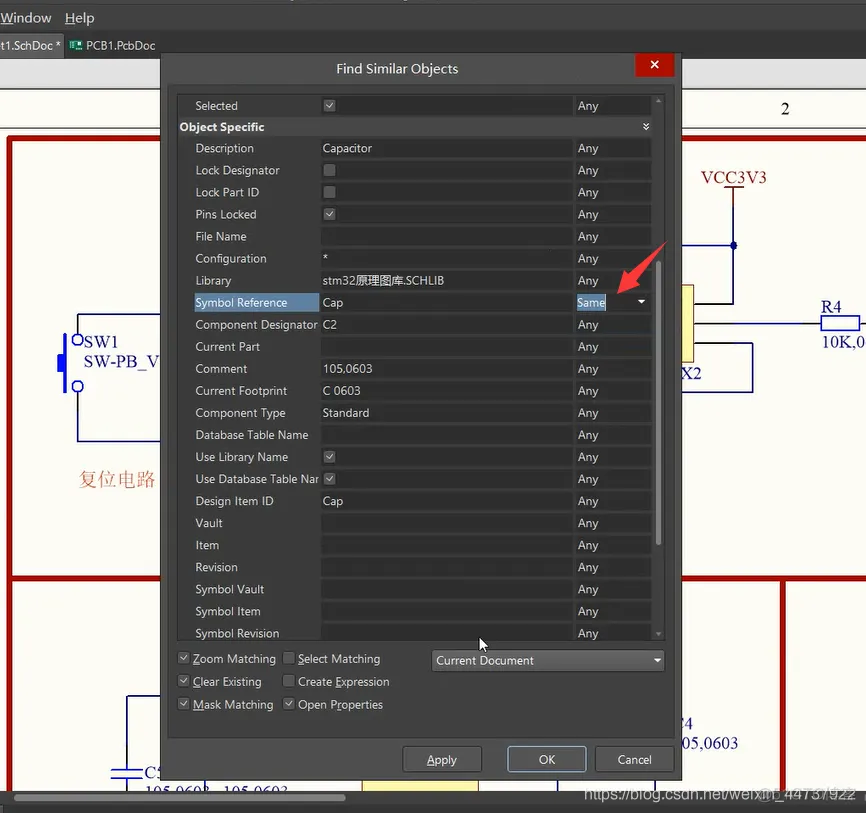

批量添加封装

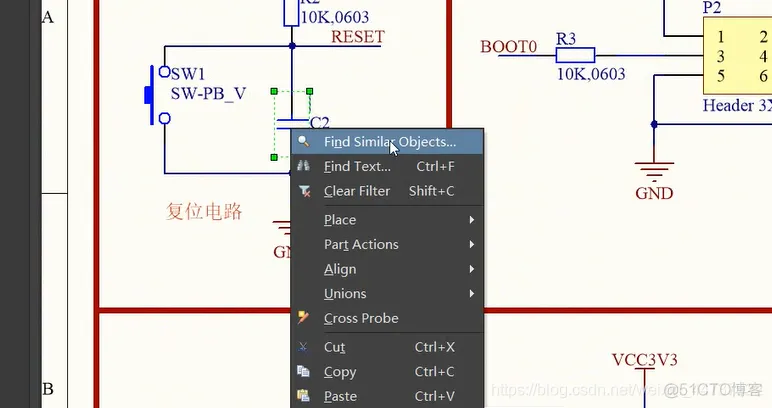

shift+c取消阴影

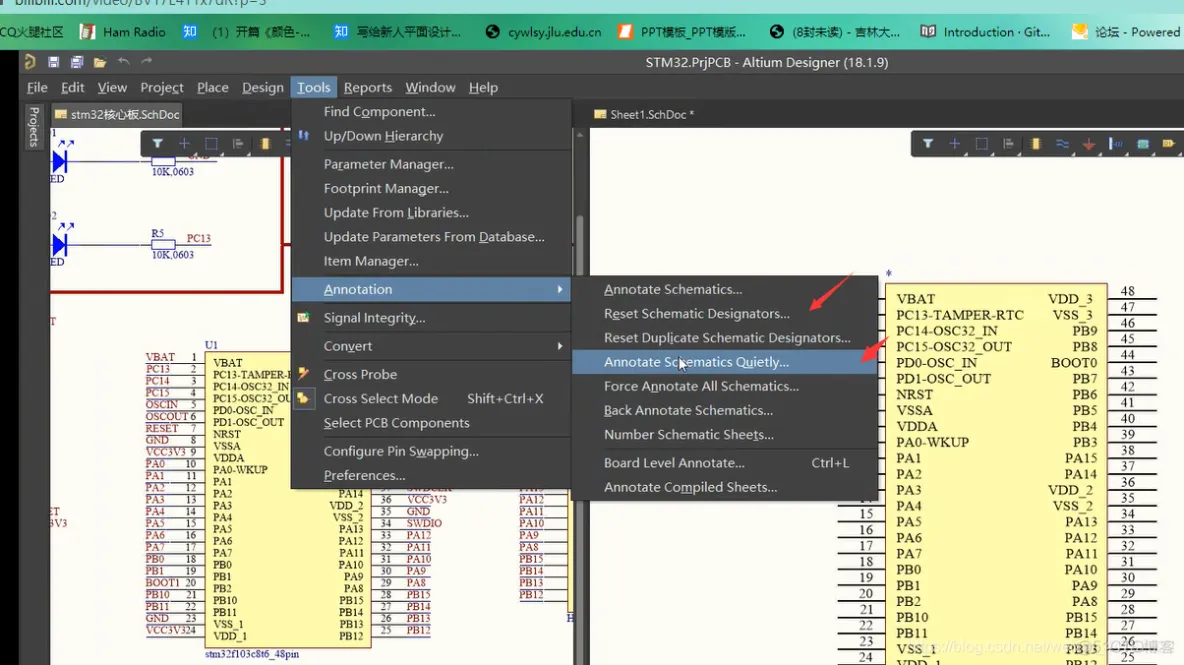

编译原理图

看看封装有没有加上，然后用封装管理器查看

新建pcb文件

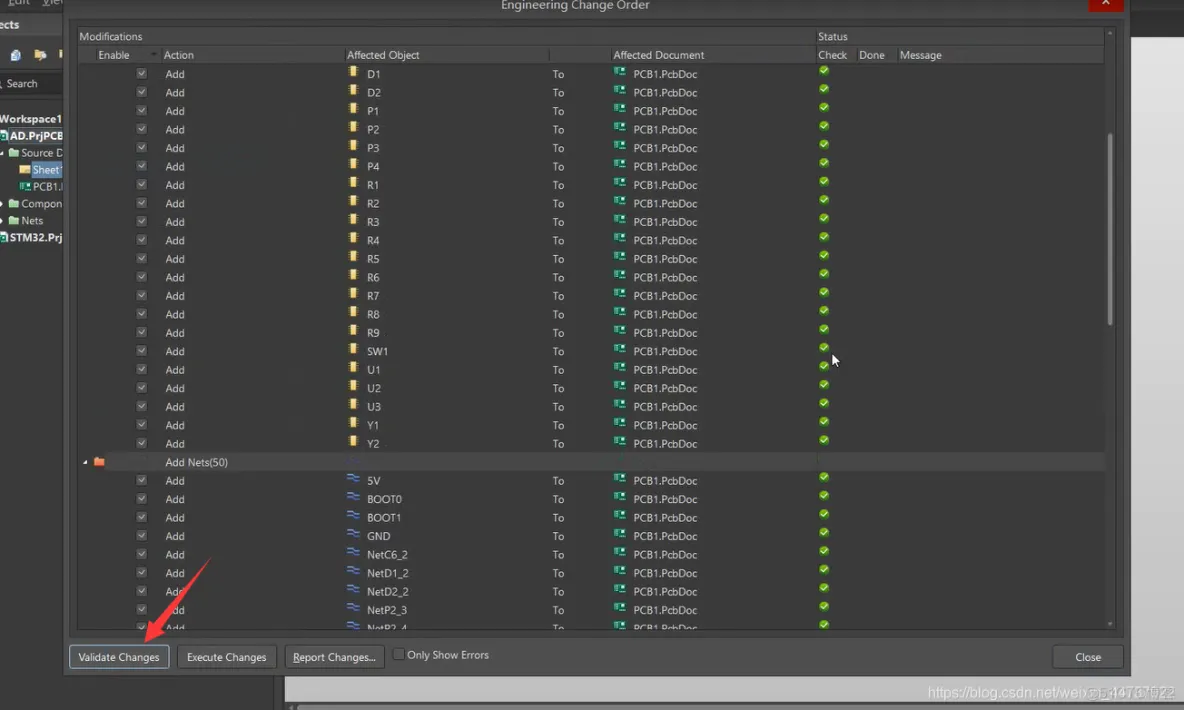

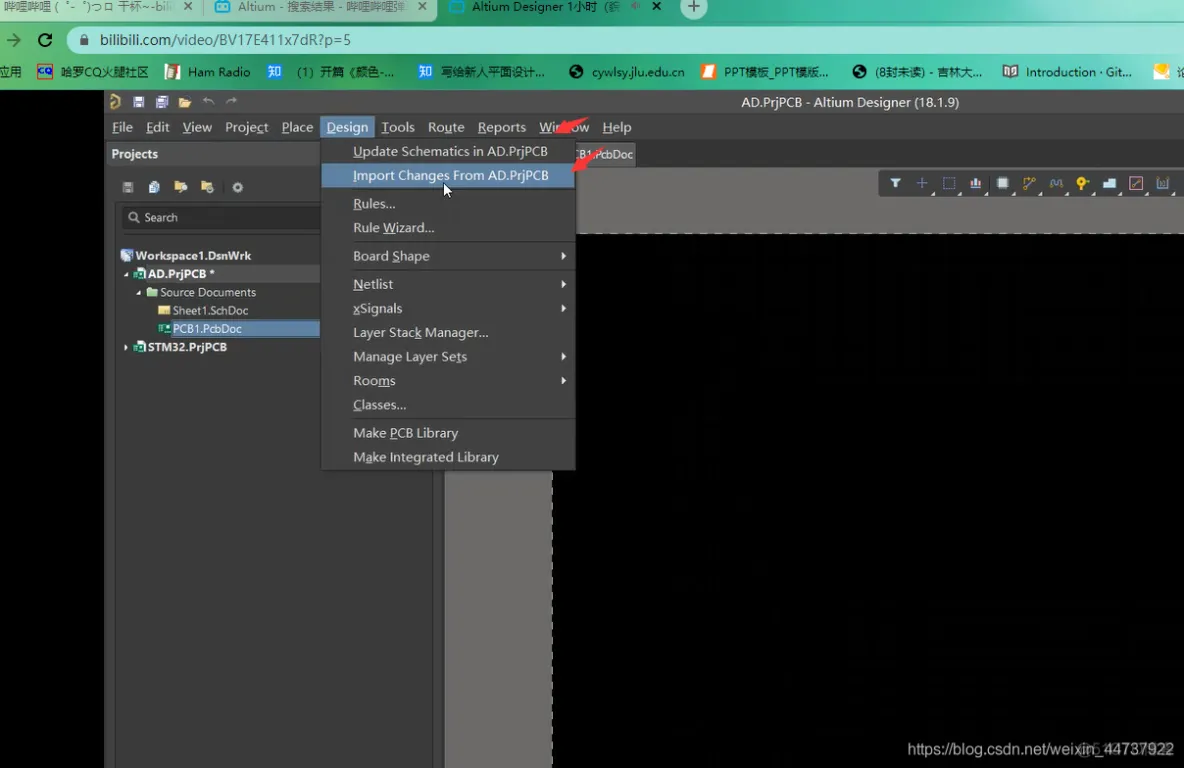

从原理图导进来的时候是点第一个

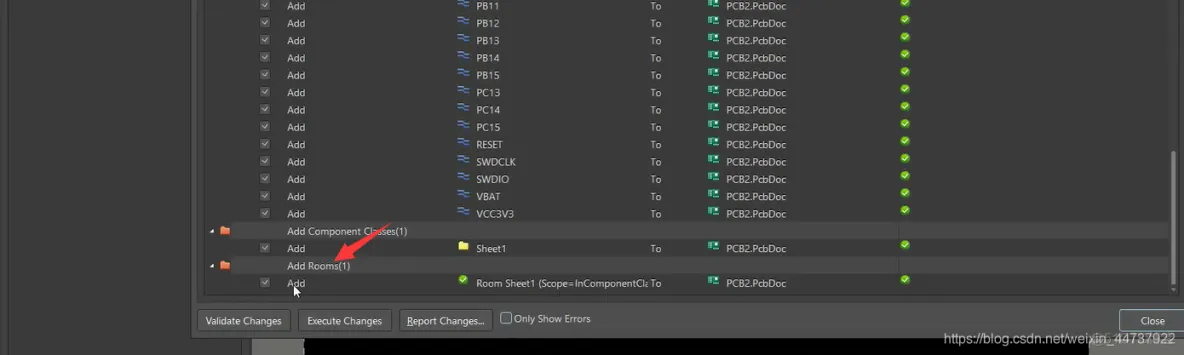

导入的时候不要勾选room

布局布线，电气规则检查，铺铜

filter里面可以选择只要元器件

摆到板子周围

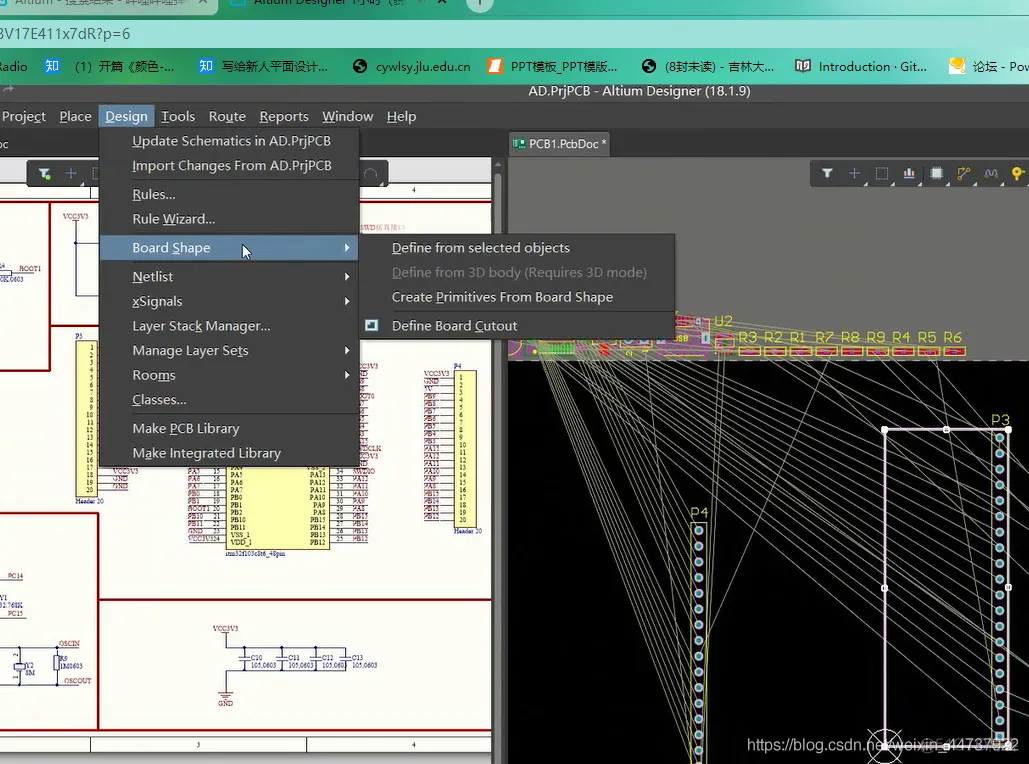

板子大小规划要在机械层一层规划，考虑打板子价格

移动原点，画直线

四周都选上

快捷键N可以隐藏所有飞线

绿色是报错

移到的时候按L切换成底层

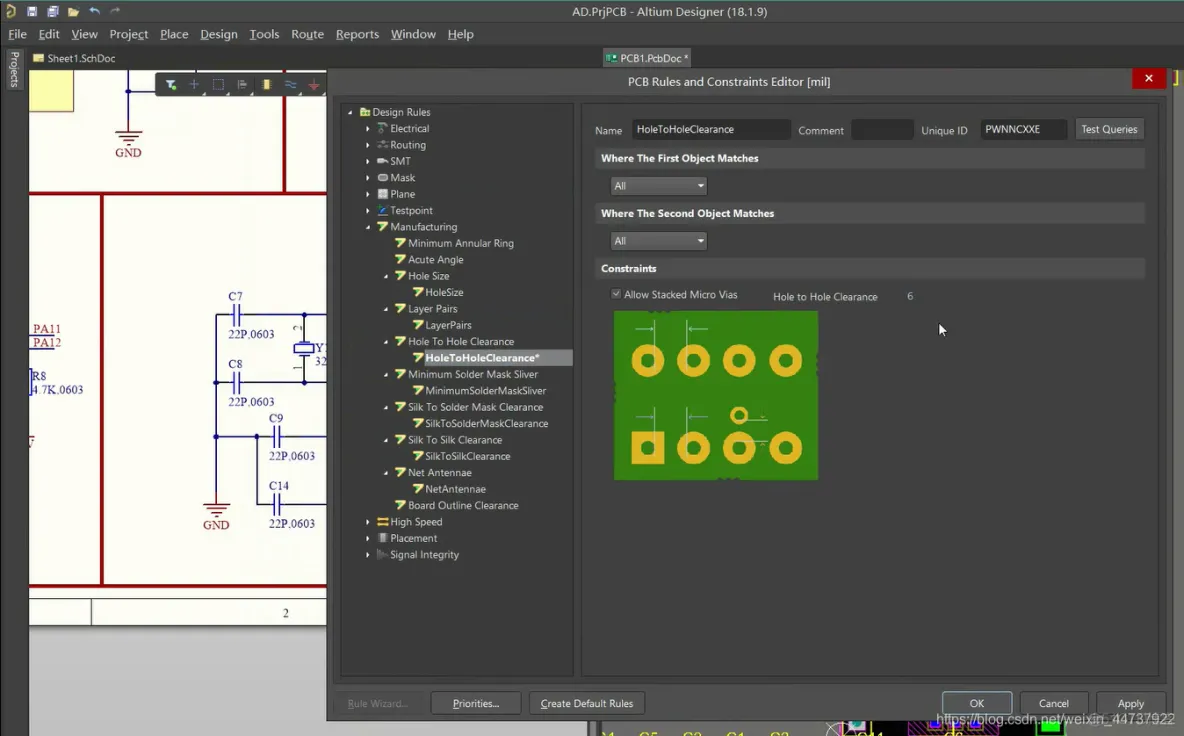

改成6，防止太近了报错

线的粗细

滴泪

ctrl+M测量

按*号可以放过孔

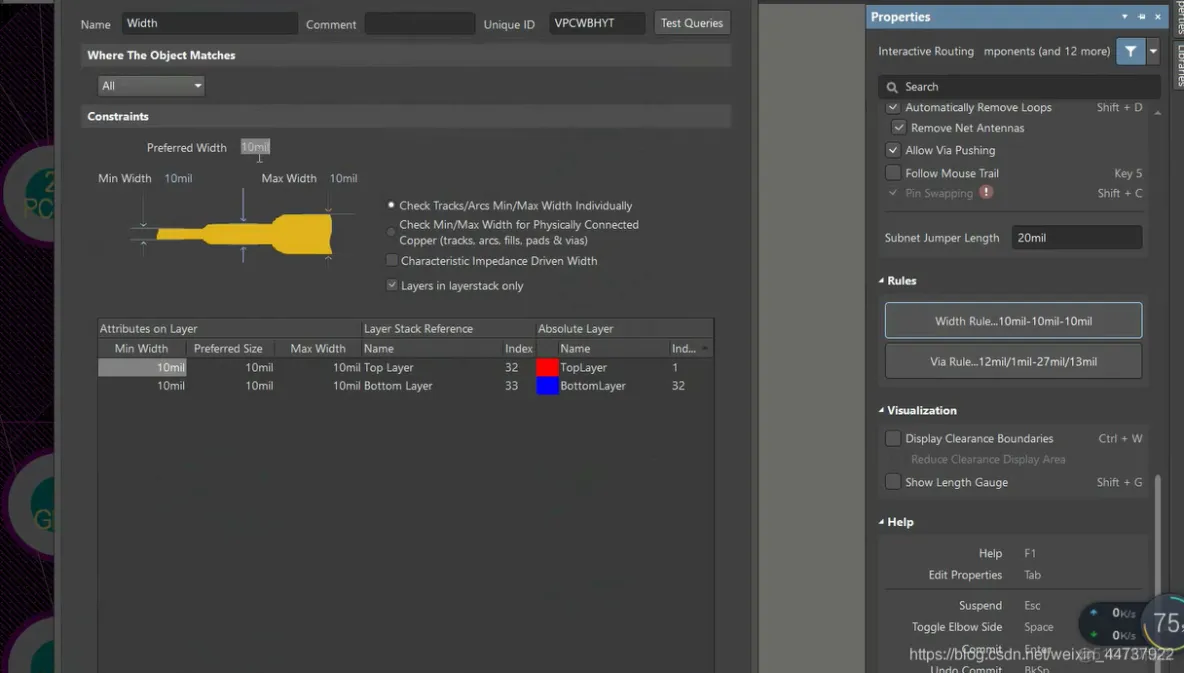

宽度改不了，改规则

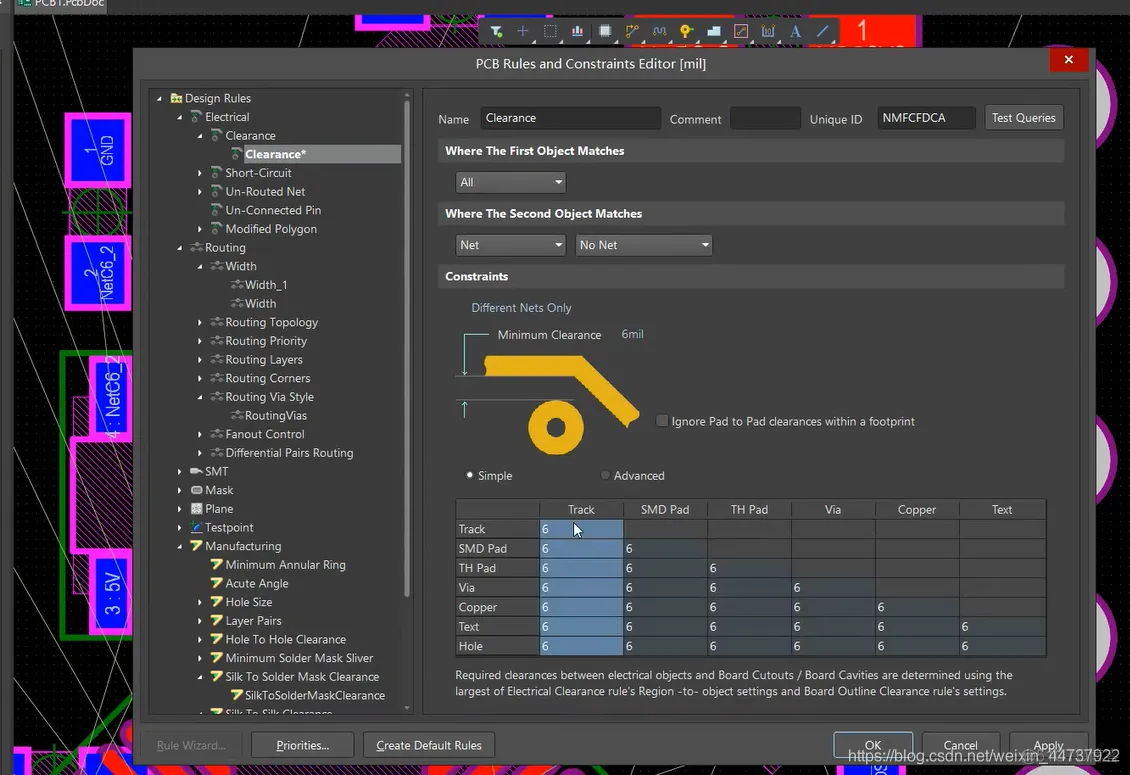

要修改的若干规则

使用new rule wizard

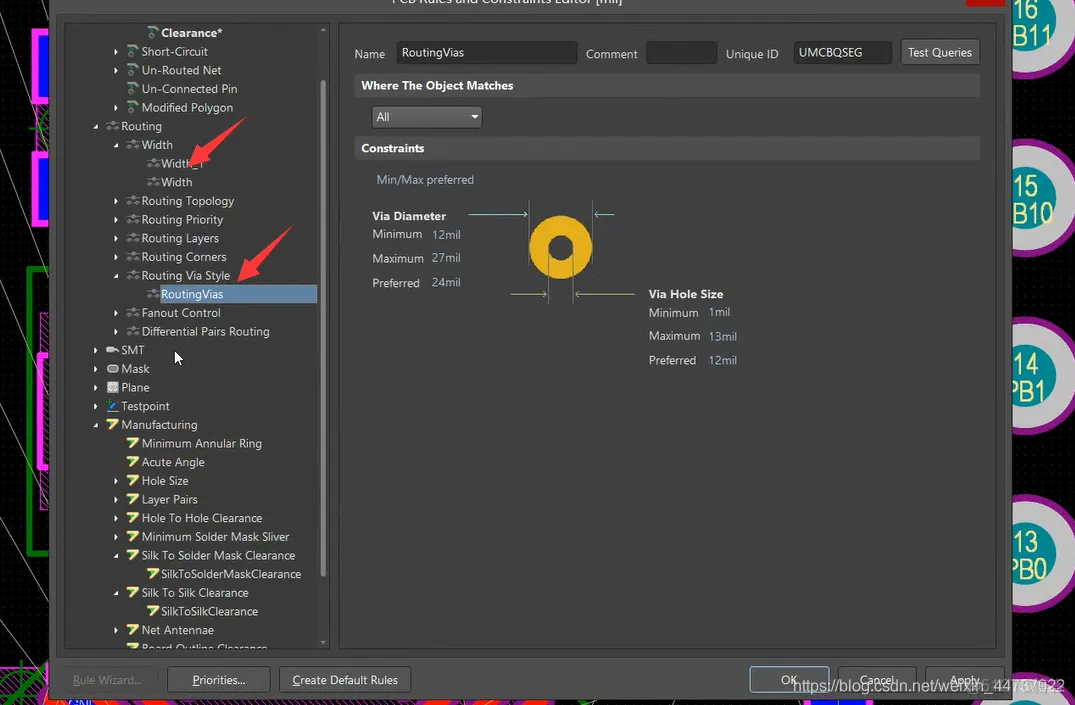

过孔要设置小一些，最好12

去掉过孔的阻焊层

移除死铜

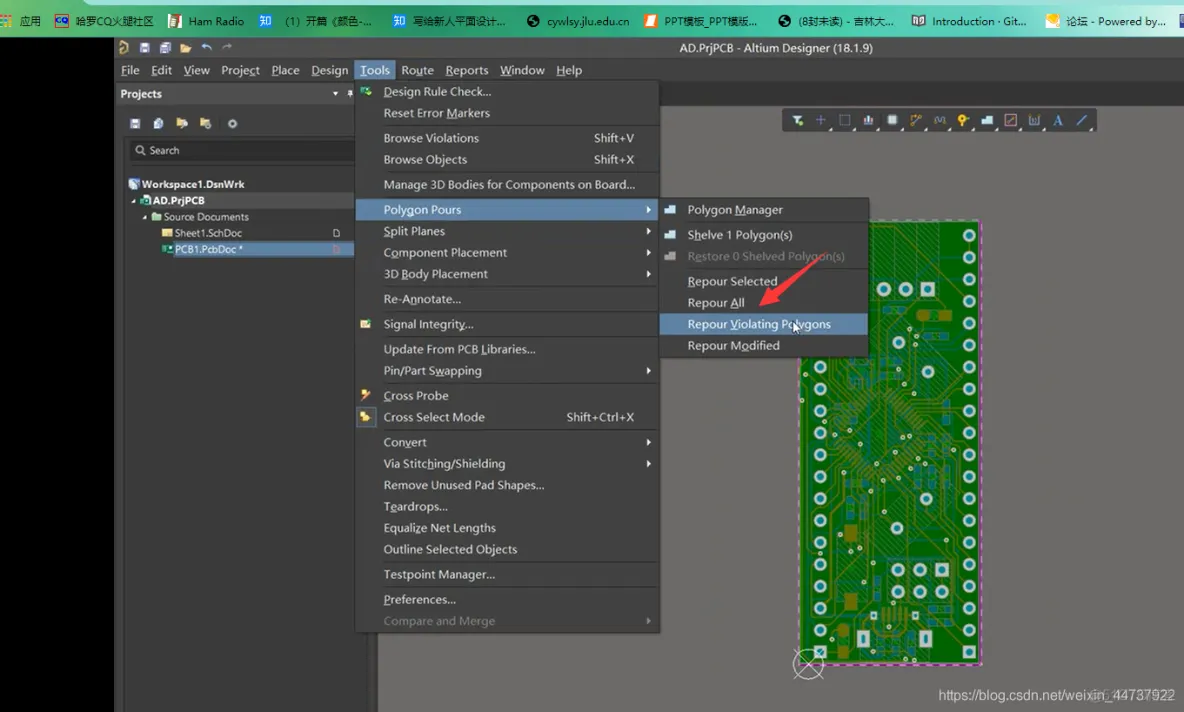

全部重铺

三维下拖动丝印
