Altium Designer 13插件安装与配置指南

关键词：Altium Designer 13 ；导入 Protel 99SE

很多人反应Altium Designer 13等版本无法 Protel 99SE的文件，实际上这是由于新的安装机制导致，新版本将很多功能以插件的方式存在，这些插件包含在安装包中，但是实际上不会默认安装，因此需要手动安装。

安装方法

首先先做好设定，上面说过这些插件的安装文件在安装包中，因此首先需要告诉程序安装包的位置。

如果参数设置不正确，则界面如下图所示。

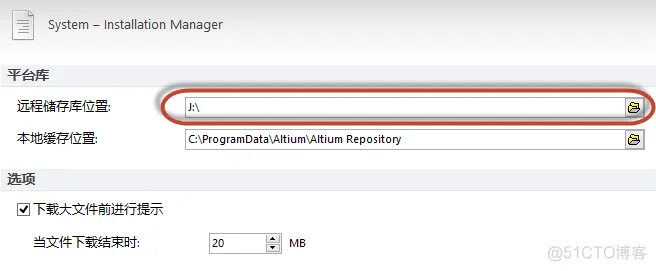

这时点击工具-参数设置下路径。

因为我是将安装镜像用虚拟光驱挂载，因此我这里的路径是J，其他可以使用默认设置，也可以设置为网络路径的在线获取插件。设置完成后点击确定，就会出现如下图所示的安装界面。

点击上图红框部分，进入导入导出插件，即可看到相关的插件了。

这里可以看到很多的导入插件，不光是Protel 99SE，还有PADS、Orcad等等，根据需求安装。

打开文件-导入向导，即可看到安装的导入插件，即可导入对应格式的文档了。
