USB3.0至USB3.0转换详解

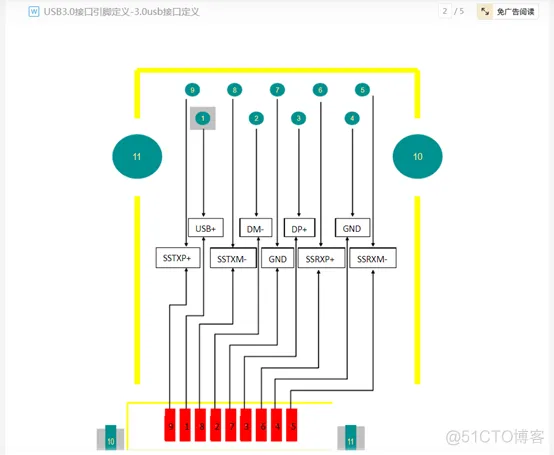

前段时间因为项目需求需要将相机的USB3.0口转接出来，心想那还不想简单，结果第一次就碰壁了；先说一下usb3.0的引脚定义如图：

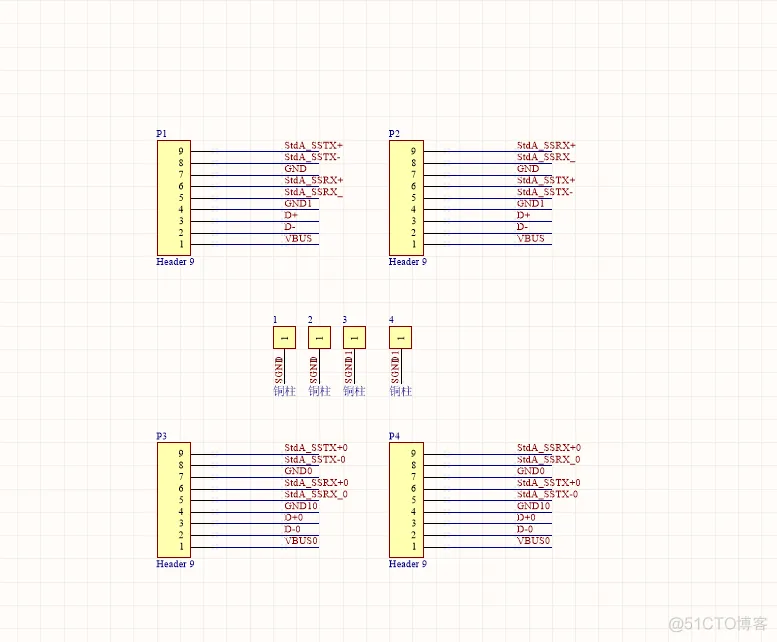

九个脚，2个地；注意USB3.0转3.0时数据线全交叉，DM-和DP+不能交叉；实际连接图如图所示：

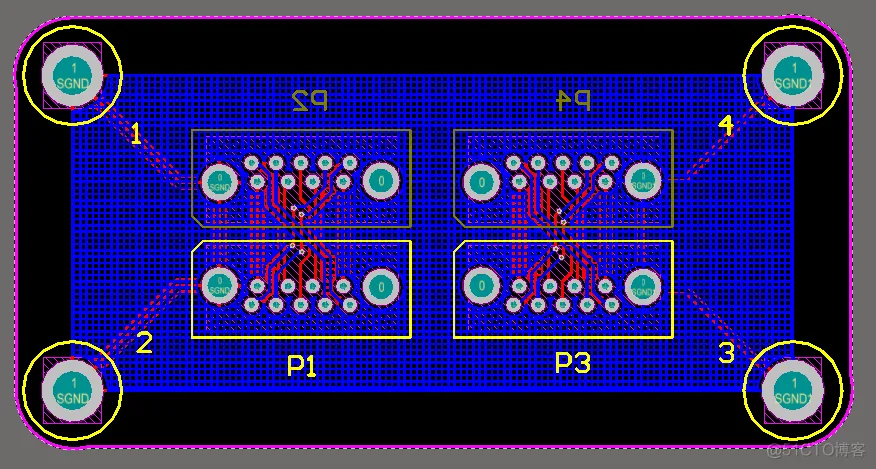

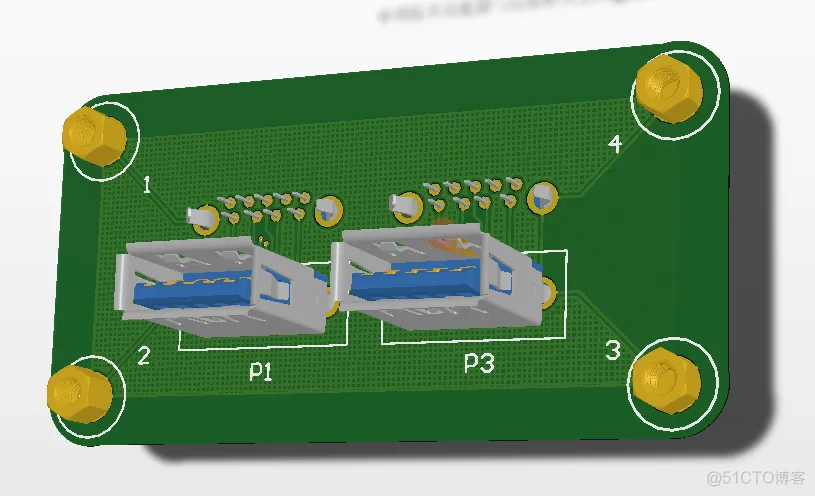

实际PCB电路图：

需要将设备中的USB3.0转接出来的可以直接采用；
