Proteus 8 C51单片机：外部中断仿真

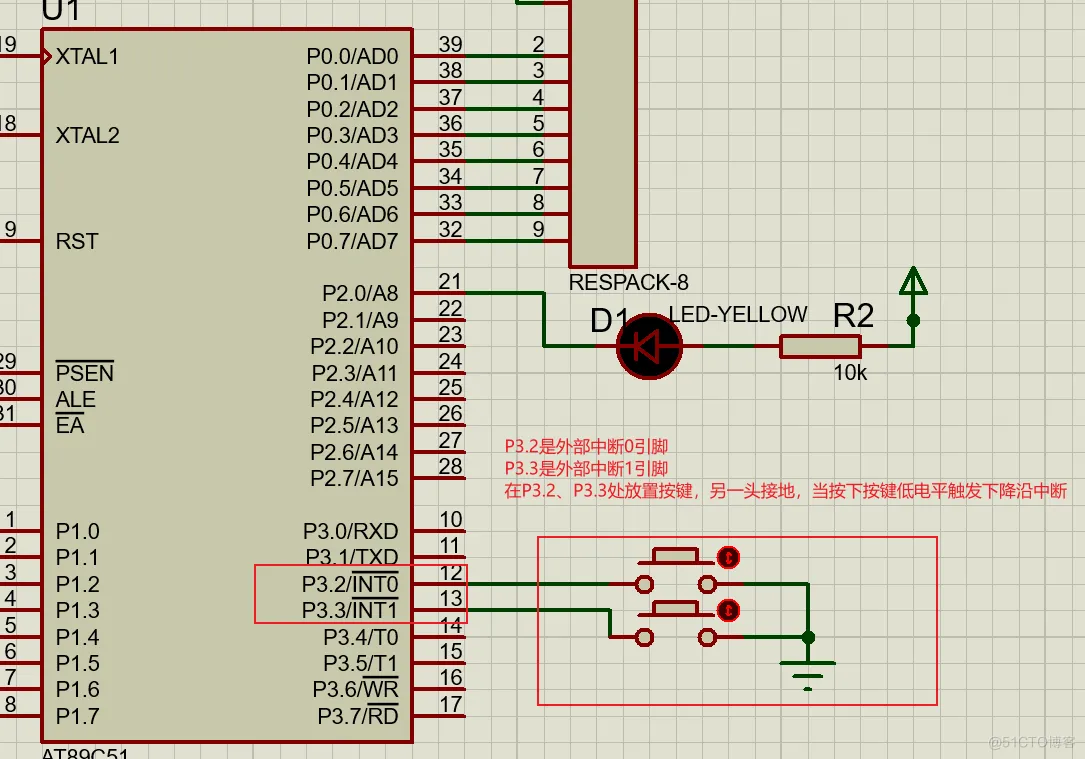

找到单片机中的外部中断引脚位置，查看规格书得知，外部中断引脚采用下降沿触发或低电平触发，在这里我们接两个按键，使用按键按下产生低电平触发外部中断的方式：

在P2.1、P2.2处接两个LED灯来演示进入外部中断后进行操作LED灯的效果：

如何使用外部中断呢？ 百度查找STC89C51系列的中断例程：

进行简单修改即得到了我们想要的程序框架：

#include <REGX52.H>

sbit LED1 = P2^1;
sbit LED2 = P2^2;

void main()
{
    IT0 = 1;                        //设置中断0的中断类型，1:下降沿 0:低电平
    EX0 = 1;                        //使能中断0中断
    IT1 = 1;                        //设置中断1的中断类型，1:下降沿 0:低电平
    EX1 = 1;                        //使能中断1中断
    EA = 1;                         //打开全局中断开关

    while (1);
}

void exint0() interrupt 0           //(location at 0003H)
{
    LED1 = ~LED1;
}

void exint1() interrupt 2           //(location at 0013H)
{
    LED2 = ~LED2;
}

程序编译好以后，在proteus中双击单片机主芯片U1，在program中配置keil文件程序的地址。

点击运行仿真，按键按下进入中断，LED灯亮起。
