1.首先查看规格书和芯片引脚标识确定串口的RX/TX引脚分别是P3.0和P3.1：

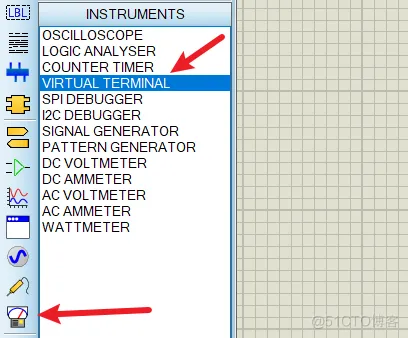

点击虚拟仪器中的虚拟示波器，放置在桌面上：

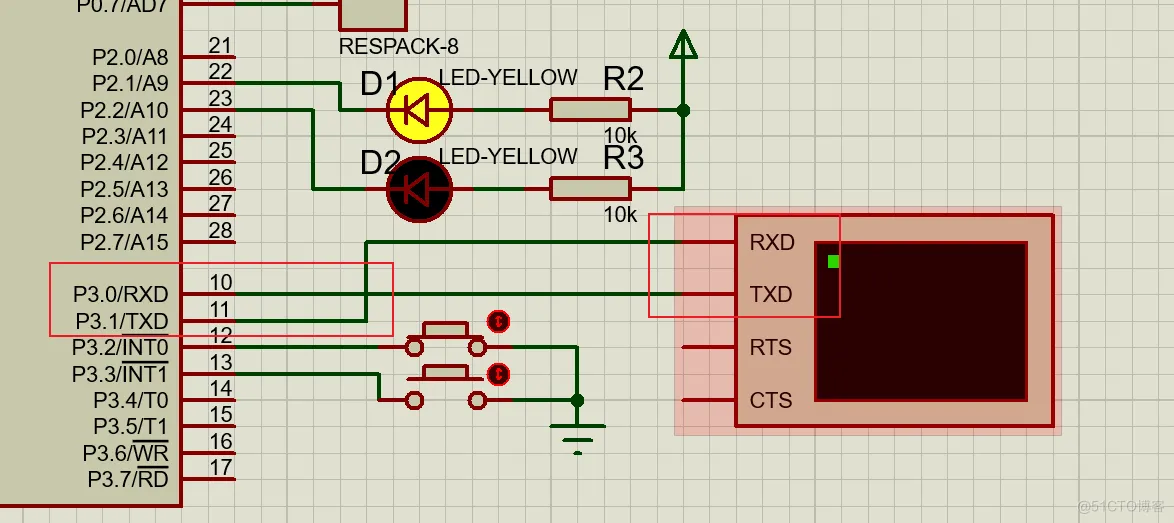

将虚拟示波器的RX接到单片机的TX，将虚拟示波器的TX接到单片机的RX：
接下来打开keil编写串口收发的程序：

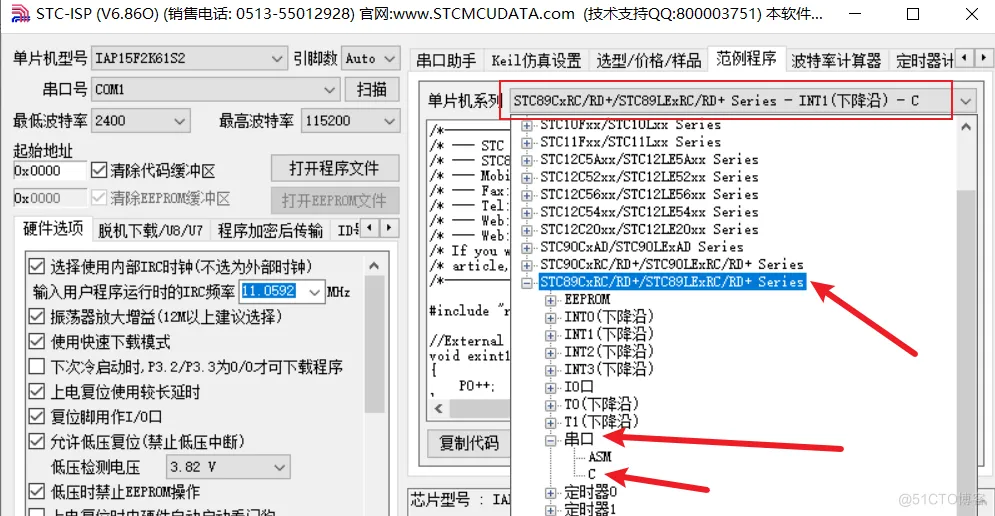

在stc-isp的范例程序中，找到STC89Cxx，找到串口的C语言范例，复制到keil中，做进一步的修改：
在了解了串口关于硬件的知识后，我们应该熟悉与串口相关的寄存器，软件方面主要是配置好寄存器：

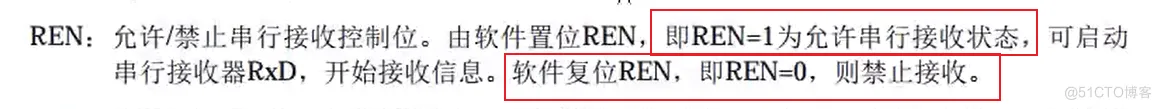

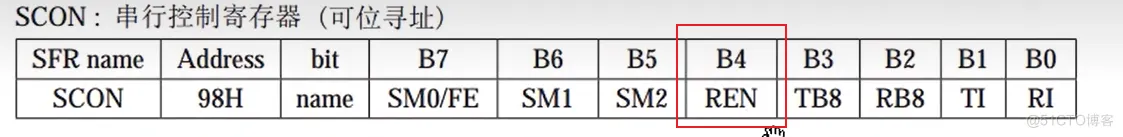

当串口需要接收数据时，REN需要配置为1：

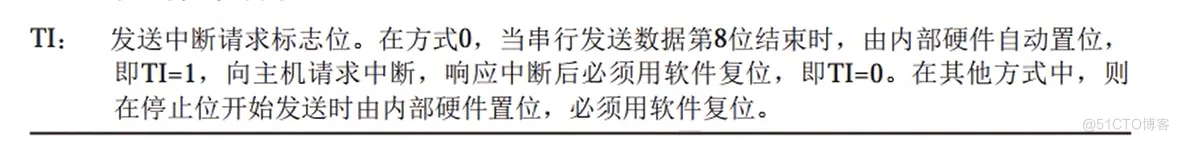

发送数据结束时硬件自动将TI置1，向主机请求中断，在中断中我们必须使用软件将TI置为0：换句话说就是将标志位重新置为0：

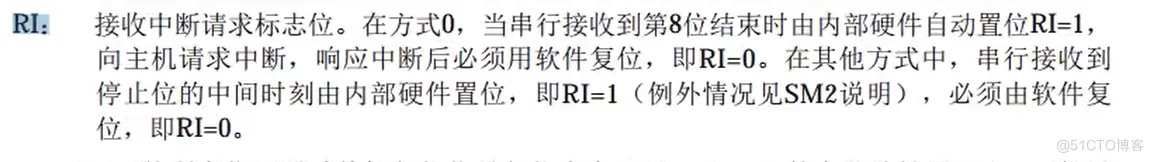

接收数据结束时硬件自动将RI置1，向主机请求中断，在中断中我们必须使用软件将RI置为0：换句话说就是将标志位重新置为0：

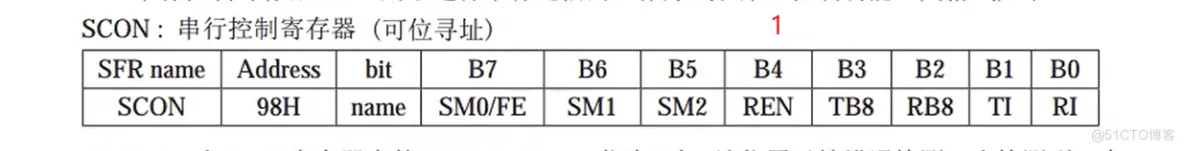

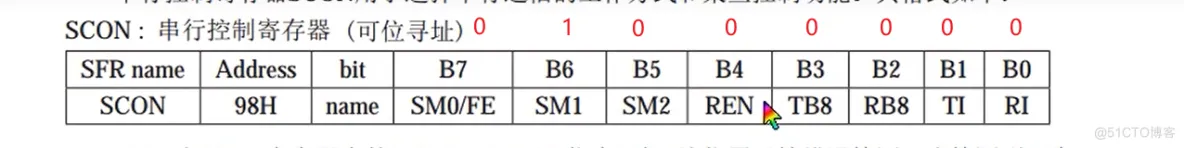

总结：将SCON配置为：01000000，十六进制表示为：SCON = 0x40;

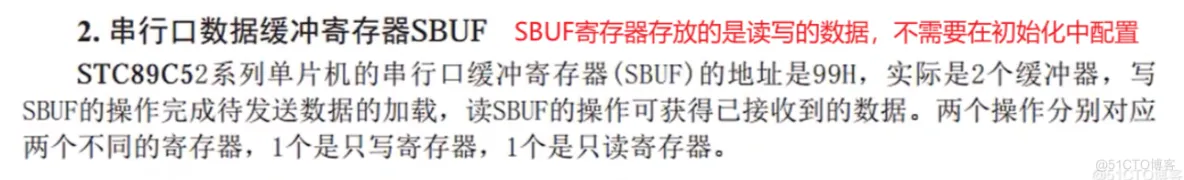

接下来是SBUF寄存器，不需要配置。只需要了解其内部本质是两个寄存器但共用一个地址即可：

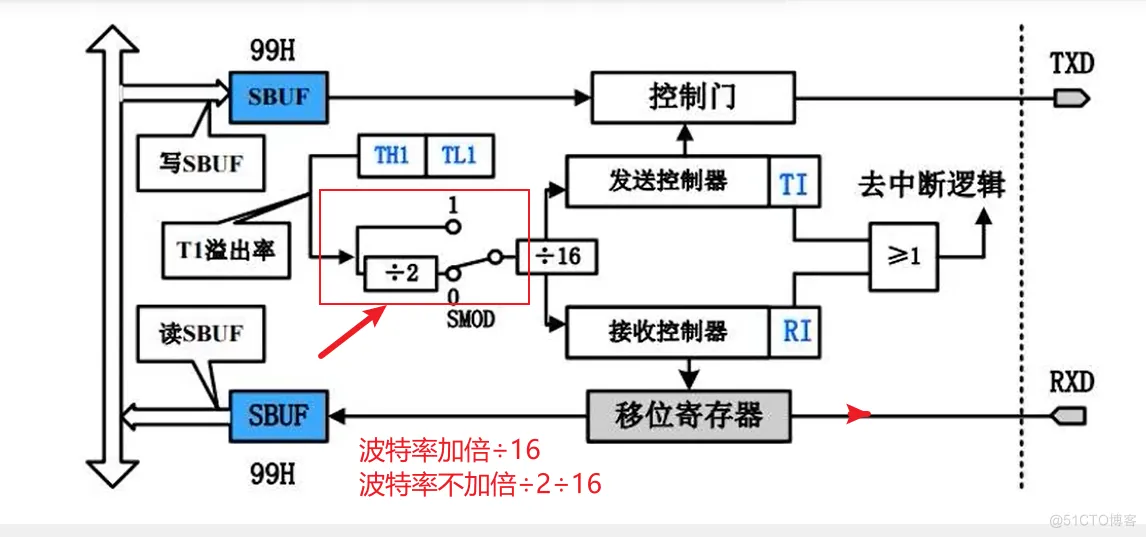

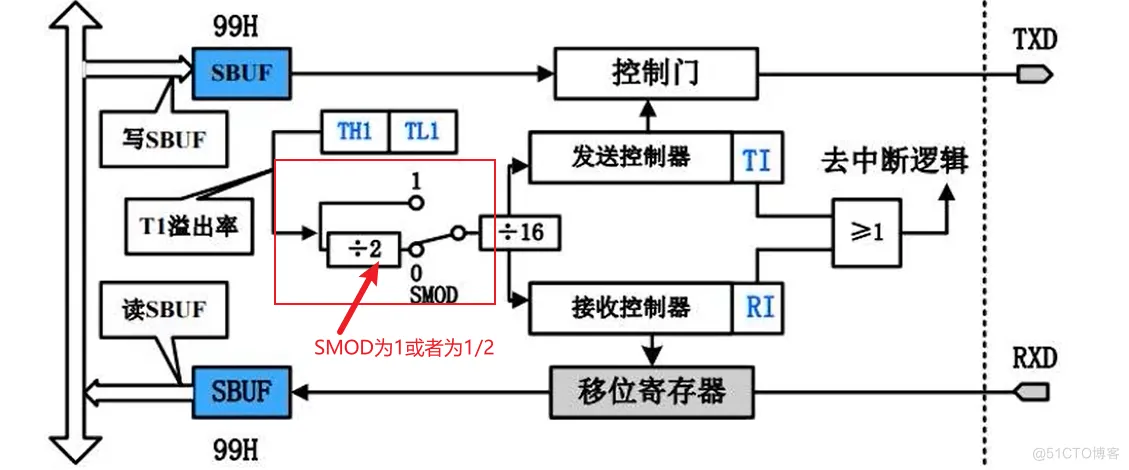

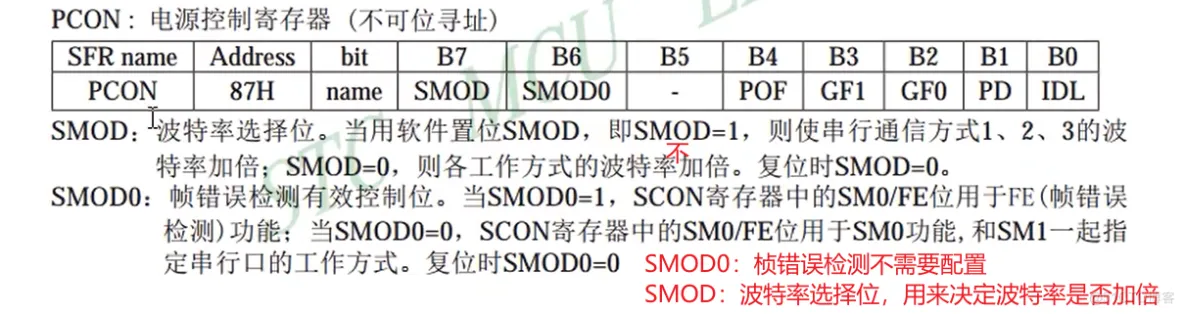

接下来是PCON寄存器的前两位，这个寄存器的前两位也是与串口有关的，我们只需要关注SMOD寄存器即可，它决定了波特率是否加倍：在初始化中我们配置为1：PCON = 0x80; (1000 0000);
接下来配置定时器，根据手册中的说明，串口使用的是专用定时器1，所以接下来开始配置定时器1：

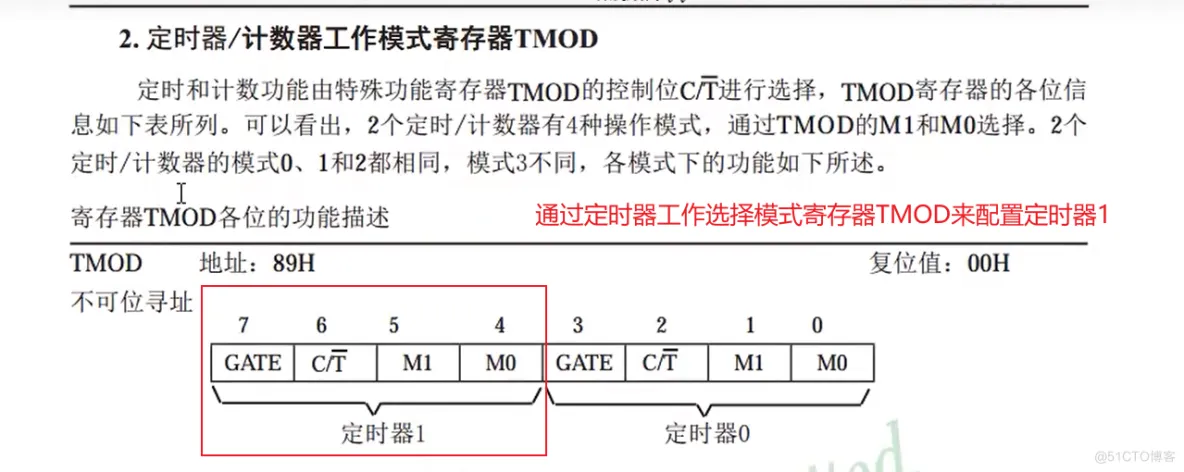

在TMOD寄存器中，高八位部分配置的是定时器1，低八位配置的是定时器0；
所以我们要配置寄存器TMOD的高八位部分：

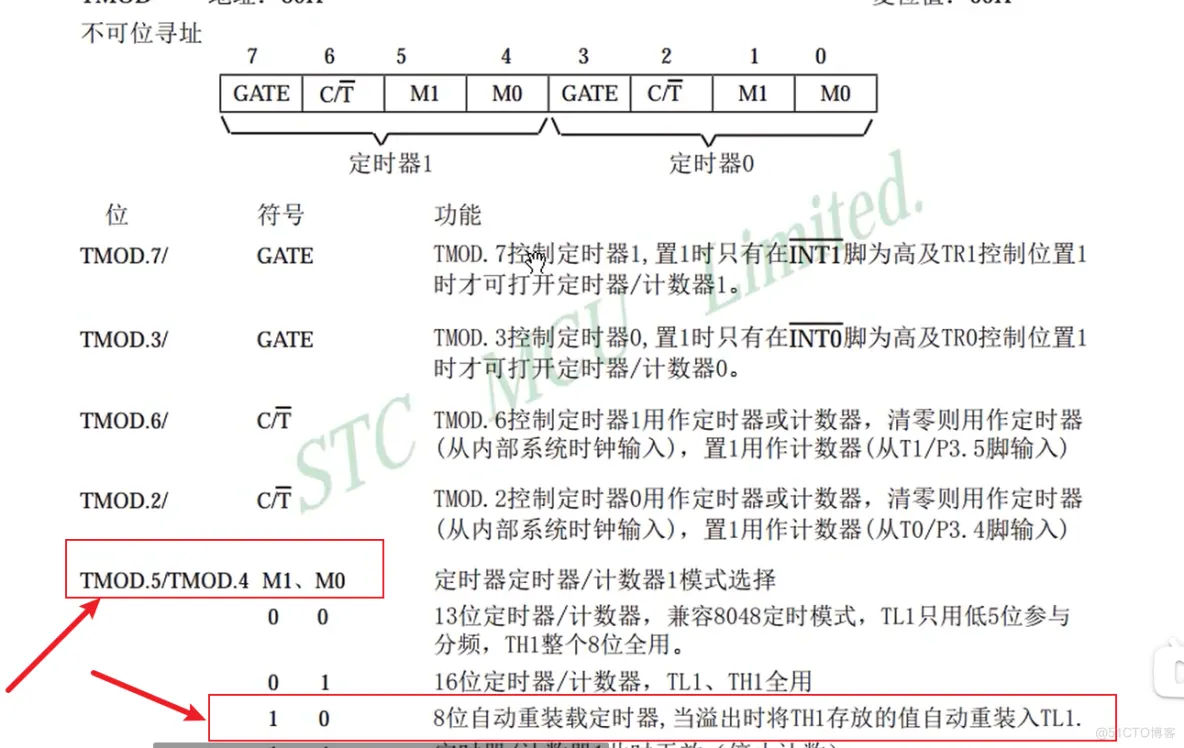

其中TMOD的M1和M0用来做定时器/计数器模式选择，配置串口时需要选择自动重装载模式（Aotu Reload模式），双八位自动重装载模式是指将十六位寄存器分开，高八位存放初值，低八位计数，由低八位CNT完成计数，处理效率更快，精度更高。但只用八位来记录的数据更短（0-255）；
因此我们配置TMOD寄存器为：TMOD |= 0x20; （0010 0000）；

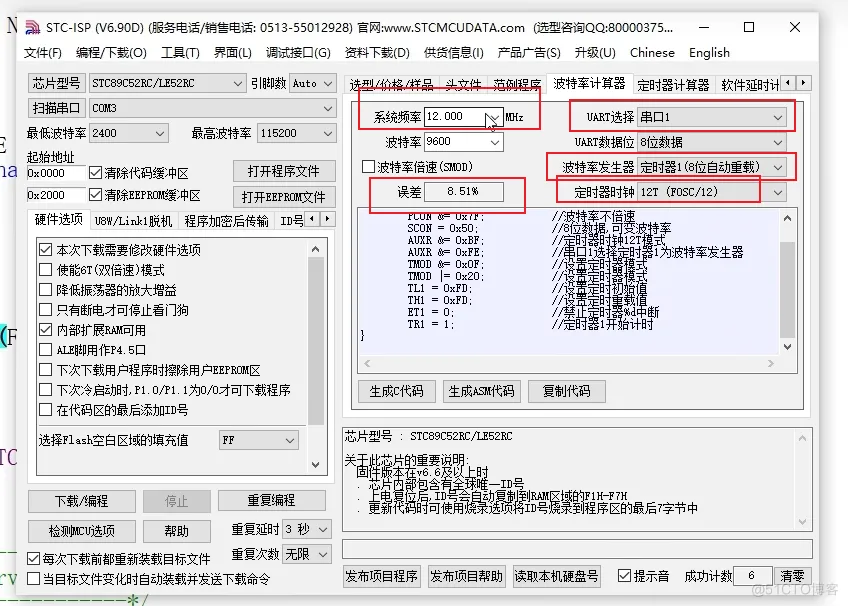

接下来配置定时器的初值：通过stc-isp的波特率计算器中生成的代码来计算：
计算得到: TL1 = 0xF3; TH1 = 0xF3;
接下来由于我们不需要定时器1中断，
所以配置：
ET1 = 0; //禁止定时器1中断
TR1 = 1; //启动定时器1

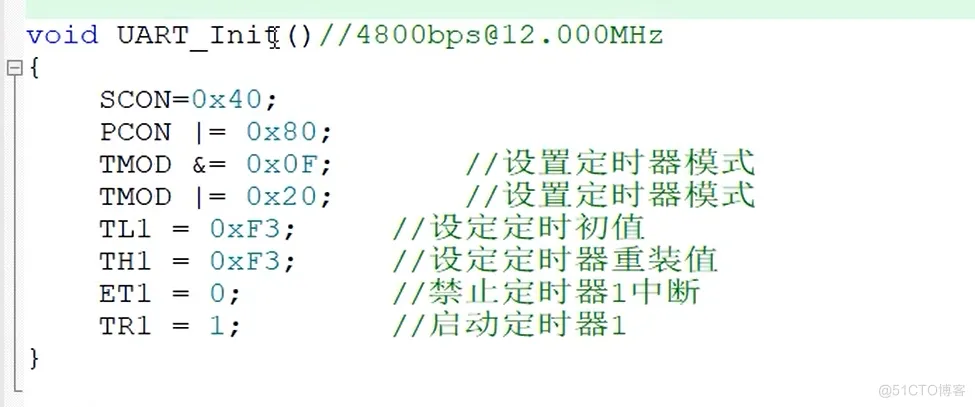

至此，串口初始化配置完成：（定时器初值由于时钟频率选择不同有一些差异）：
接下来写发送数据的函数，串口操作相对简单，在函数给要发送的数据，串口内部会帮我们完成发送：

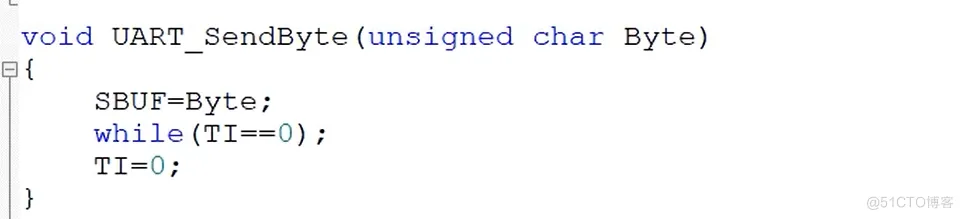

定义发送函数，参数为要发送的数据，将数据发送给SBUF，同时检测当发送完成后TI等于1即跳出循环，再通过软件将TI置为0；发送函数如下示例：
至此，串口初始化和发送串口数据就写好了，通过调用UART_SenByte就可以完成串口数据的发送了，

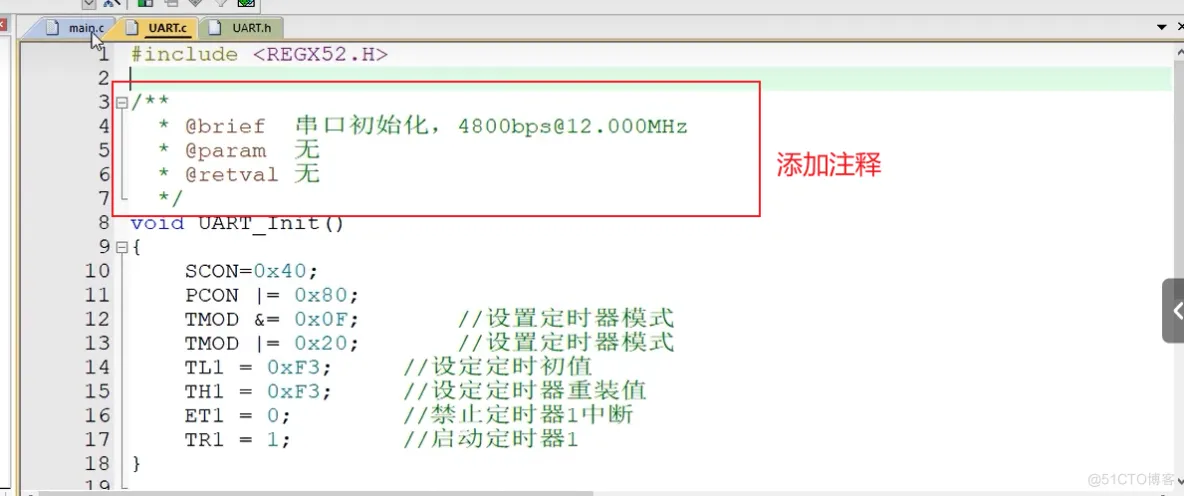

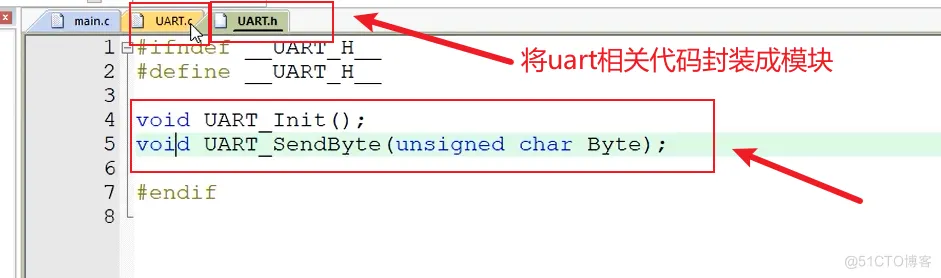

我们将串口部分的代码封装成模块方便调用：
接下来继续丰富代码，添加串口接收部分功能，串口接收需要用到中断功能，当接收的时候我们要进入到中断函数中；
接收数据需要将串行控制寄存器中的REN寄存器置1：SCON = 0x50; (0101 0000)
另外开启中断寄存器：
ES：ES = 1; //串口中断使能
EA: EA = 1; //全局中断使能

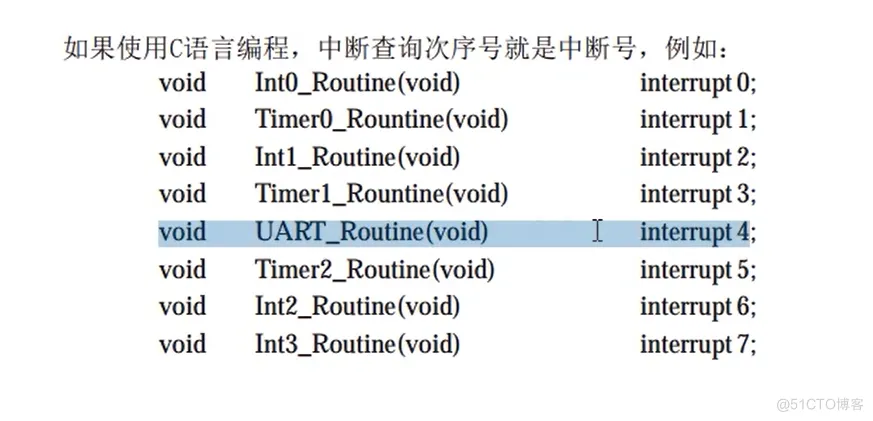

中断之后会跳转到中断服务函数里面，查询手册可知中断号：

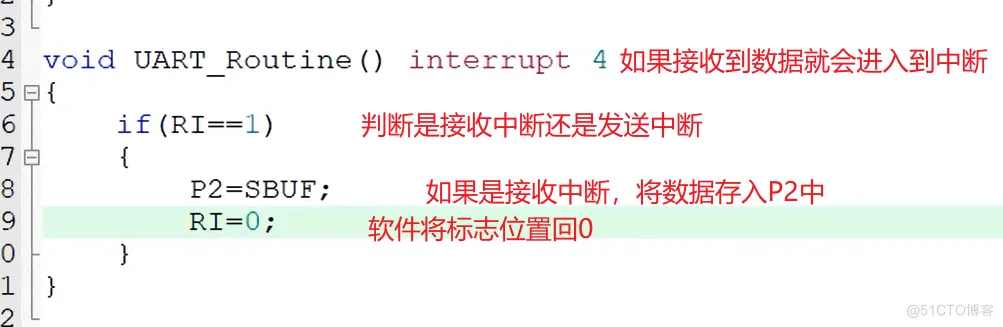

写一个URAT中断的函数，使用中断号4，当UART产生中断的时候，就会进入到这个函数：
我们要在函数中作判断，判断进入到中断的是接收还是发送，因为接收和发送是共用中断的：
如果是接收中断则保存数据，同时将接收标志位手动由软件置0；
最后，将接收中断函数也封装成模块放在UART模块中，在需要使用到的main.c函数中调用即可。
那么串口的接收和发送功能都实现了。
总结一下：发送数据只需要配置好UART相关的寄存器，再将寄存器的配置封装成初始化模块，需要用到串口时调用就好了。
而接收串口数据需要用到中断，配置串口的专用中断寄存器，然后编写中断函数，在中断函数中判断串口的接收数据，将SBUF中的缓存数据保存到定义的变量中即可，最后将接收标志位RI置0。

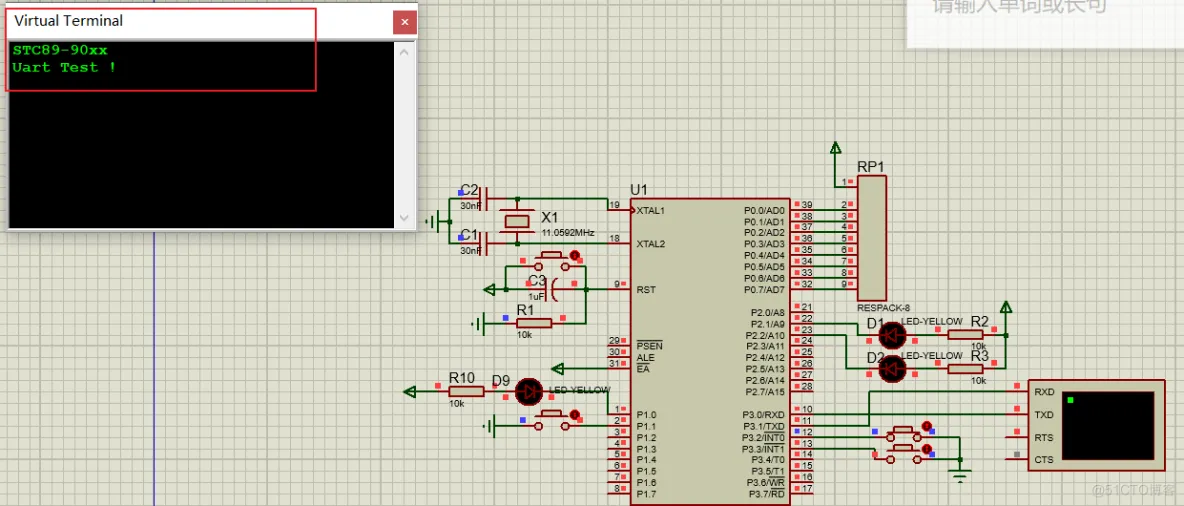

最后附上仿真实现示例：
拓展知识：波特率的计算：
一、0xF3 对应的十进制是243
二、每隔256溢出一次，256-243=13
三、12M晶振在12T模式下1us计数一次，13次计数等于13us，13us溢出一次
四、1/13=0.07692MHz 0.07692是T1的溢出率
五、0.07692 / 16 =0.00480769MHz 换算位4807.69Hz 波特率≈4800（这里选择了波特率加倍，即0.07692 / 16，如果波特率不加倍0.07692 / 2 / 16）
