升压降压电路架构：仿真与性能分析

一.电路中产生电流的条件是：

1.电路里必须有电源供电，

2.电路必须形成闭合回路

降压元器件

升降压电路构成的核心元器件，

1.电感（储存能量，电感是无法突变的，工作状态是线性的），

2.二极管,

3.mos管(首先先分清楚mos是N-mos还是P-mos,)，

4，电容，储存能量

3.降压电路（基础版）

第一步让mos管开，电感储能，此时D1续流二极管分摊一部分电流（此处二极管也是很好的解决了电路发热问题），并且构成两个回路。用一开一断的方式来输出电流，第二步当mos关闭时电流往后面跑，D1消耗了电流一部分所以构成降压电路，输出电流小于输入电流

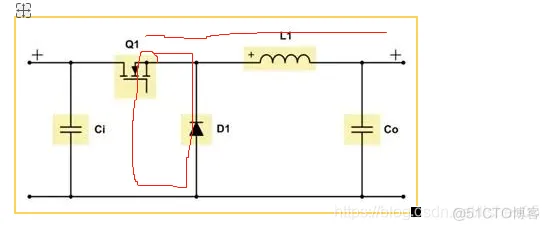

不多说上图

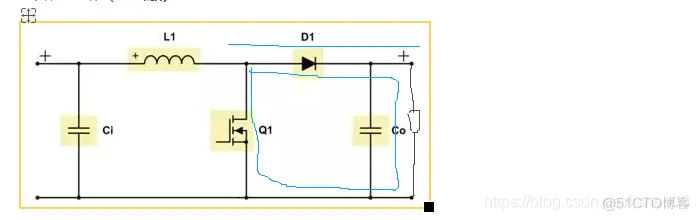

4.升压电路（基础版）

第一步让mos管开，此时电感励磁储能，第二步当mos管关闭时原先的储存的能量转变的电流再加上原先的电流，输出电流必然大于输入的电流，

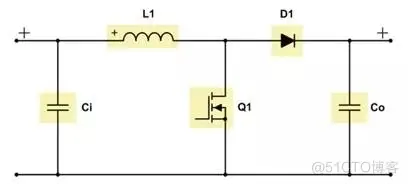

例图
