作为一份规范的原理图文件，必须要有Title Block，一般是在右下角的原理图信息，包括标题，图纸尺寸，设计师，时间，页码等等。
这里需要两个操作：
当我们设计完原理图以后，可以批量设置此标题栏信息。方法如下：
一：鼠标点击第一页，然后按住shift，再点击最后一页，可以全选所有页面。

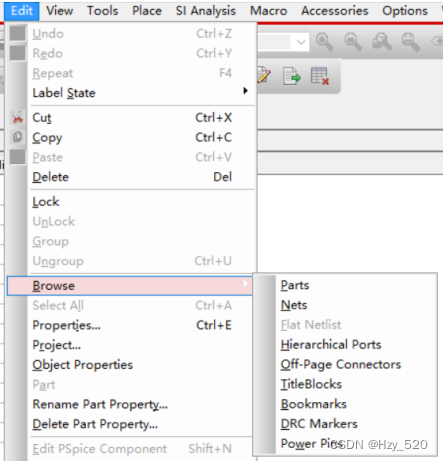

二：然后点击Edit，> Browse > TitleBlocks

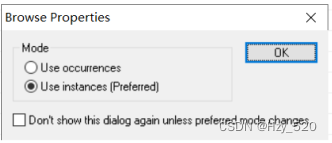

三：默认点击确定：

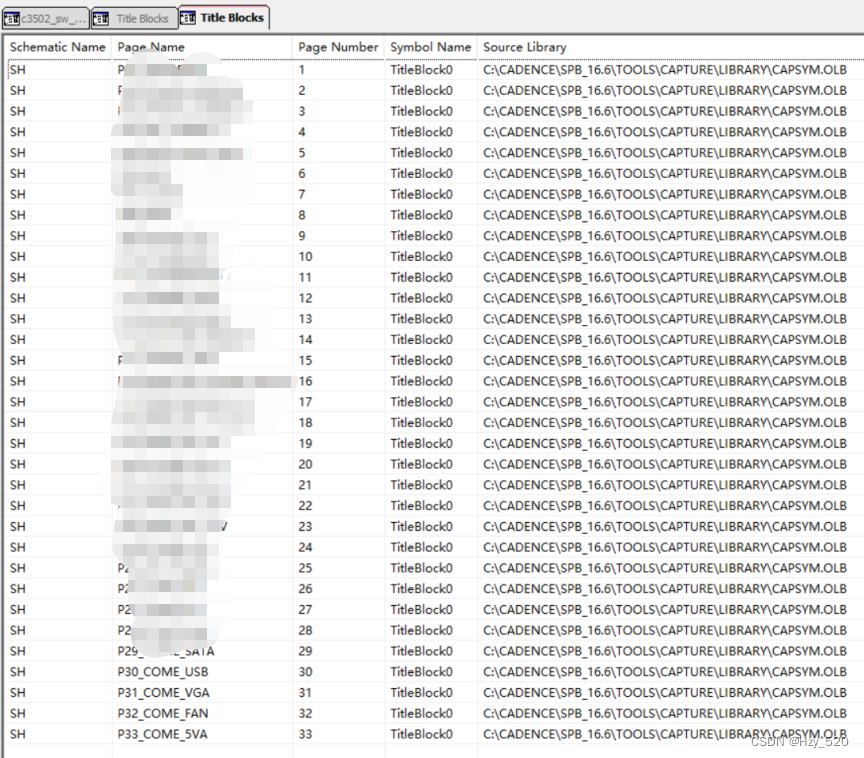

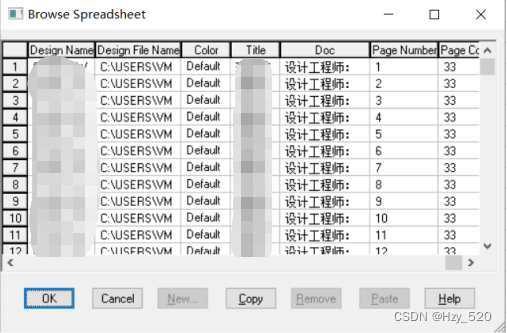

此时会弹出所有包含TitleBlocks的页面：

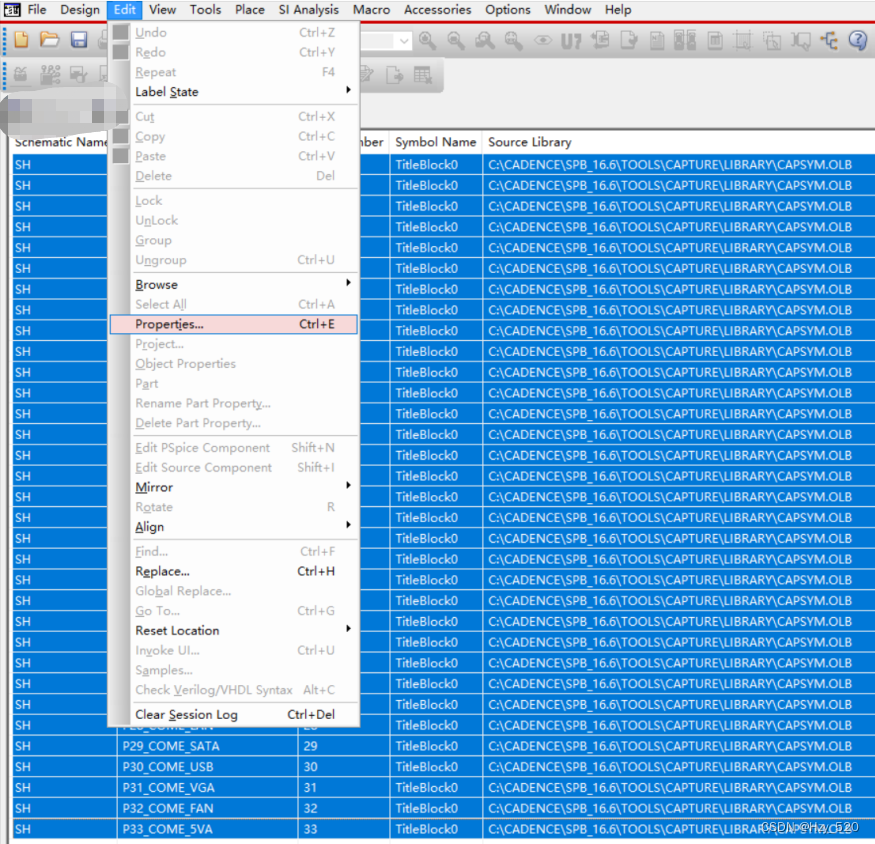

四：按照上面办法选择所有页面，然后Edit > properties：
五：然后就可以在这里修改 Title， Doc ，页码，等等信息。
一：加载Title Block库文件
在以上操作的最后一步，查看Title Block 的Source Library ，查看路径，主页选择Library，Add File，选择刚才路径的olb文件。

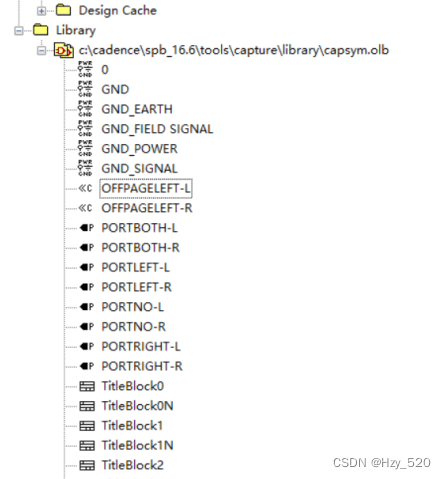

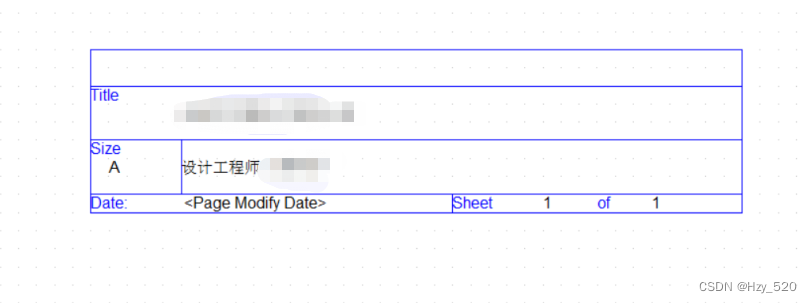

二：展开库文件可以看到默认的TitleBlock0，双击进入编辑。
可以编辑成想要的设计，也可以查看其他模板选择。

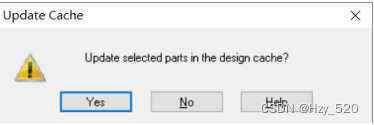

三：修改保存以后，在Design Cache中选择这个文件，更新
选择YES：

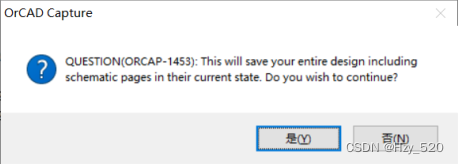

点击是：
四： 如果原来的文件中有各种各样的模板，这里选择替代：

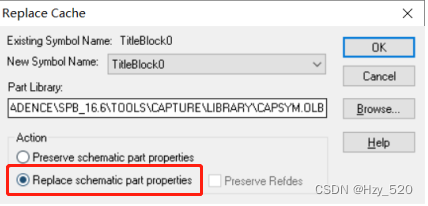

五：按照如下勾选，点击OK，就可以将想要的Title Block修改进去。
至此，就可以修改Title Block相关的模板的信息了。
OrCAD Capture提供层次式电路和平坦式电路两种原理图绘制方式，设计师可以更快、更简捷、更直观地完成原理图设计与绘制。它提供了一个简单直观的原理图编辑界面，其中包含电路设计中所需的所有功能特征。对于大规模复杂电路设计，OrCAD Capture支持多页面和层次式的电路设计，让设计师能轻松面对这些复杂电路设计。
此外，在OrCAD Capture原理图绘制过程中，层级式模块电路在电路设计中便于重用，而且端口和引脚可以为顶层模块和底层电路原理图实现动态更新。
元件信息系统（ CIS ）是OrCAD Capture设计解决方案中最重要的模块。它与Capture原理图输入技术相结合，能够对元件进行有效管理，让设计师减少查找元件内容和维护元件数据的时间，提高设计效率，减少产品设计成本与生产延时。CIS与微软的ODBC组件数据库兼容，能够直接调用存储在MRP、ERP、PLM系统以及工程数据库中的元件信息，并且它还可以让外部源数据与原理图设计数据同步，从而自动生成BOM报表。
CIS还提供强大的 报告生成 功能。CIS不会局限于原理图的内容，它还可以引用存在于企业物料库中的丰富信息，让报告生成功能进化到新的层次。设计师可以使用最新的、全面的、完整的信息生成最新BOM报表。
元件数据库和部件信息在CIS中可以很方便的进行查询，设计师可以大大减少查找元器件的时间。元件信息系统（CIS）的内置系统用于创建、跟踪和认证元件，可以使用任意属性组合作为元件搜索条件。当设计师调用一个元件后，CIS会提取该元件的所有相关技术数据，包含电气、物理、功能、采购以及制造特性，然后在原理图页面上可以对其进行管理。设计师如果直接从企业数据库（CIS）中添加元件，可以最大限度的减少元件报表和元件清单中的错误，还可以设定部件的行业标准，例如RoHs和WEEE。
元件库编辑可直接从用户界面访问，用户可以在元件库中创建和编辑元件符号库，或者直接从原理图页面对元件符号库进行编辑，不需干扰原理图设计流程。此外，库元件的创建与编辑，可以直接在原理图界面中进行直观的设计创建，也可以从电子数据表格中直接创建，两种库元件的创建与编辑都很简单直观，可以让设计师节约元件库创建的时间，提高设计效率。
元件信息系统（CIS）还具有在线的元件数据库管理环境，可调用在线元件库。将在线元件库元件信息加载到企业数据库之后，元件的电气、物理、采购以及制造性能，就可以在原理图中进行编辑和管理。 Cadence Active Parts全面集成了在线元件库，设计师可以从在线的200多万中元件中搜索和选择。对元件调用方式的巨大改进为用户带来了设计灵活性的全新境界。
OrCAD Capture与OrCAD PCB Editor的高度集成，可以实现原理图与电路板之间的同步交互式布局，使两者始终保持一致。在发生任何的门互换、引脚互换以及元件名称或值发生改变的时候，PCB都可以反标回注到原理图输入工具。 OrCAD Capture CIS自带一个原理图元件符号库，它具有VHDL模型，EDIF原理图和其它CAD厂商对应的网表接口，即OrCAD Capture CIS提供了大部分CAD工具网表格式，并与之互联。
