Cadence每日一学_07：OrCAD绘制原理图——元器件电气互连（直连线、网络标号、隔页符、总线）

最近在学习小马哥的Cadence课程，该系列课程为学习笔记：使用Cadence Allegro绘制小马哥DragonFly四轴飞行器(STM32F4主控)PCB四层板教程。

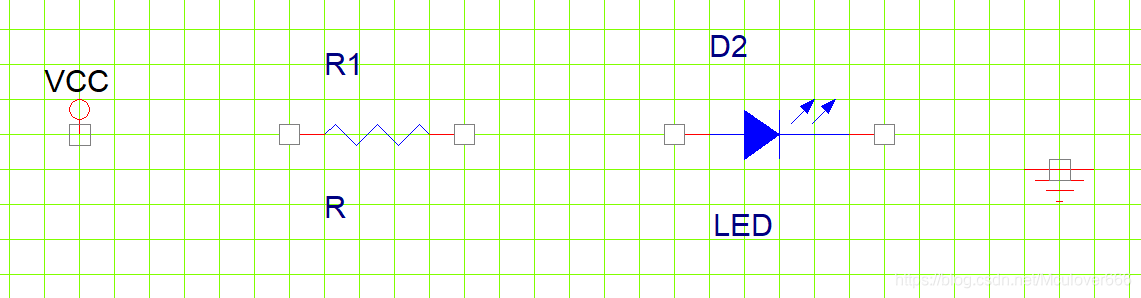

在OrCAD中绘制原理图时，放置好元器件后开始元器件之间的 电气连接 ，电气连接有三种情况：

• 元器件引脚数少，在同一页；
• 元器件引脚数少，在不同页；
• 元器件引脚数较多；

针对这几种情况，有下列4种方式可以连接元器件：

• 直连线；
• 网络标号；
• 隔页符；
• 总线；

1.直连线

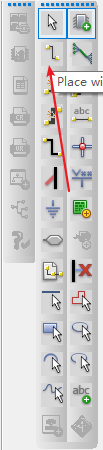

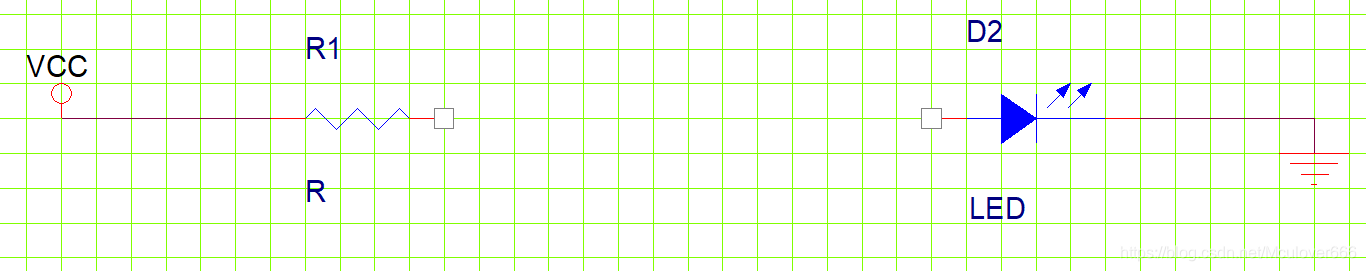

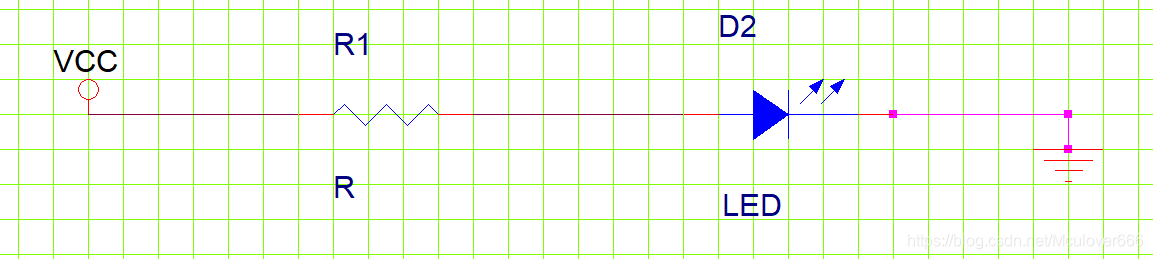

   点击Place Wire或直接按W：

2.网络标号

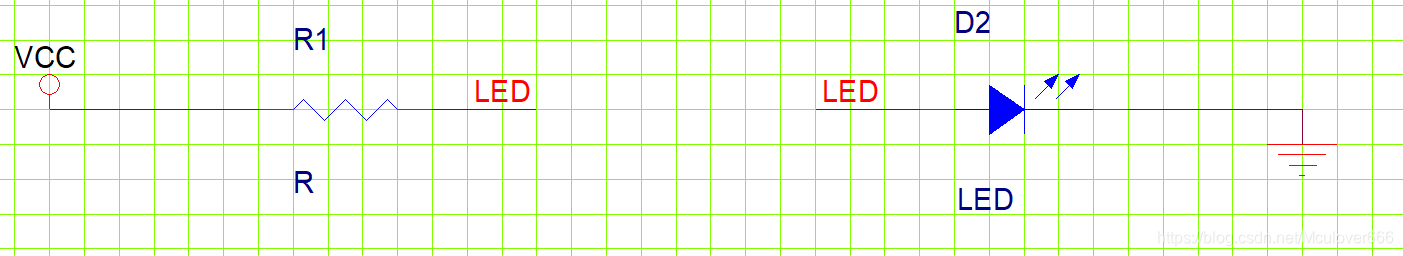

网络标号可以在同一页中使用，用来代替1中的直连线，至少要有两个。

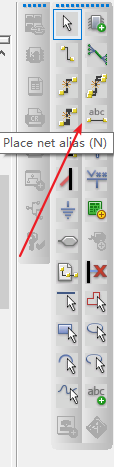

   点击Place net alias或直接按N：

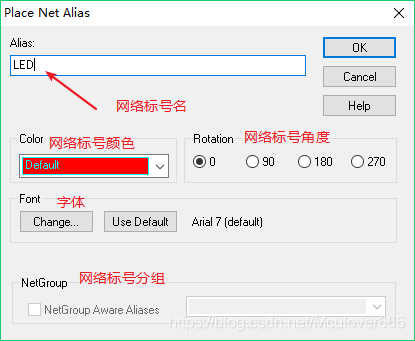

   设置网络标号属性：

3.隔页符

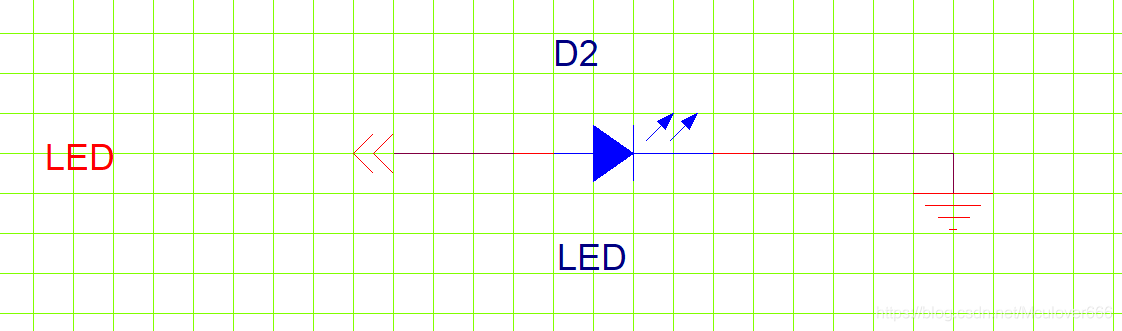

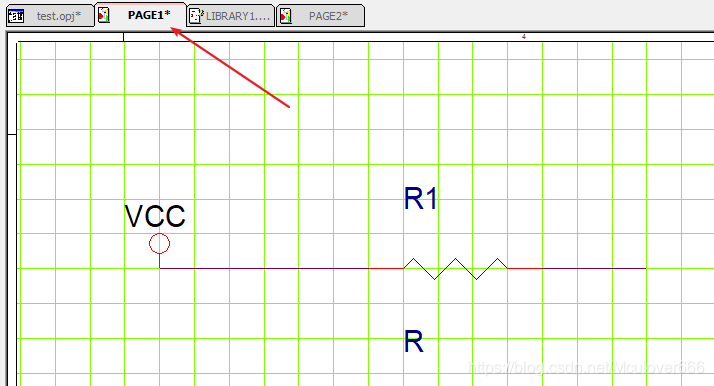

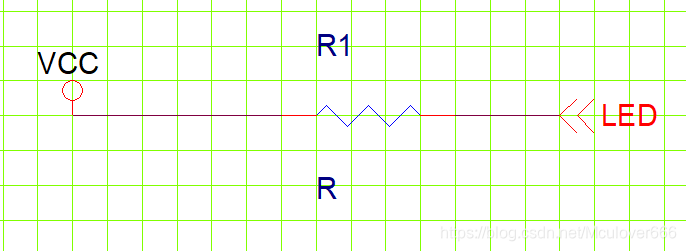

隔页符可以在不同页中使用，至少要有两个。

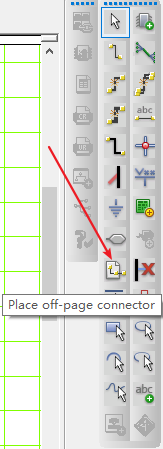

   点击Place off-page connector：

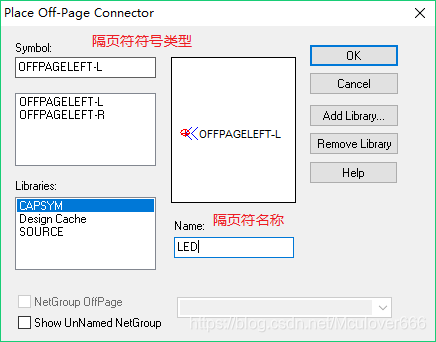

   设置隔页符 类  型：

4.总线

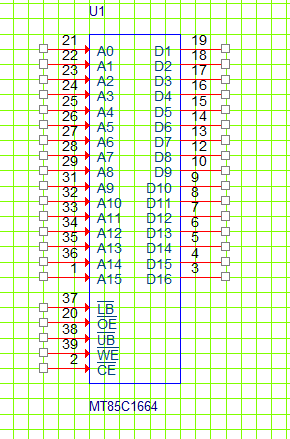

总线一般使用在内存芯片中，当需要分页的时候，可在总线末端放置一个隔页符即可。

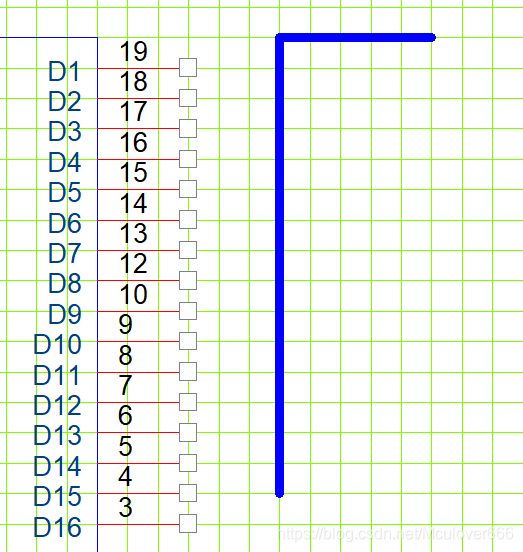

   点击Place Bus或直接按B：

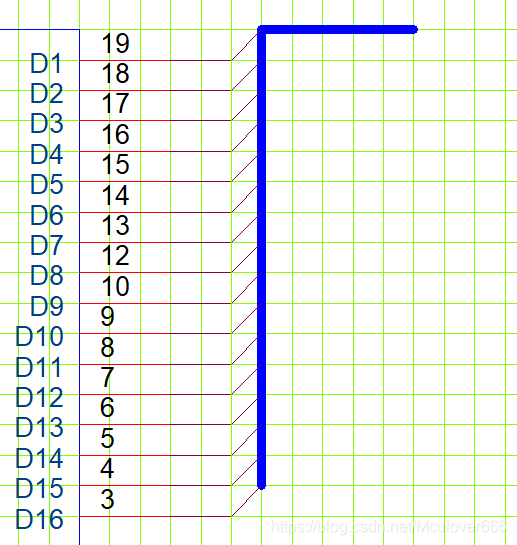

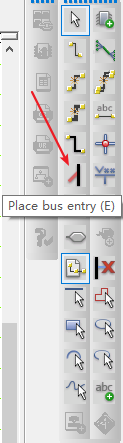

   然后将I/O连接到总线上，点击Place Bus entry或直接按E：



   注：在这种大量重复操作时，按F4可以自动重复上一步的操作。

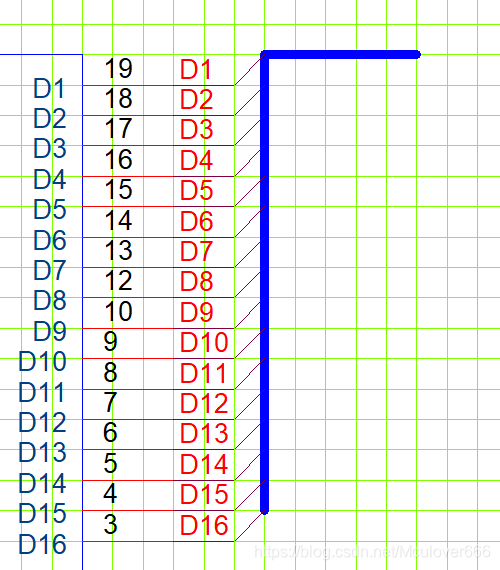

然后逐个放置网络标号：

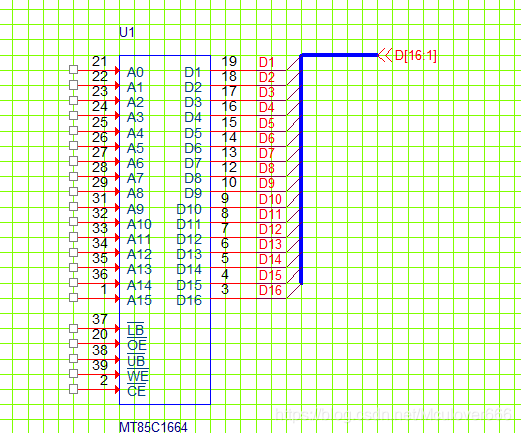

   最后在总线的末尾放置一个隔页符：


   绘制完成，在另一端的原理图页同样放置即可。
