ABAQUS在曲轴连杆瞬态分析中的应用实践

基于ABAQUS曲轴转动瞬态分析

UG建模->导入ABAQUS

运动副创建：

转动副（曲轴与连杆、连杆与活塞）：

1.创建两个相对运动结构的RP参考点

2.RP点之间创建Wire特征作为转动副载体

3.创建转动副即Hinge

4.创建局部坐标系

5.将转动副赋予Wire

6.将参考点与相应结构的控制区域进行coupling耦合

移动副（活塞相对气缸移动）：

与转动副类似，唯一不同之处创建移动副即Translator

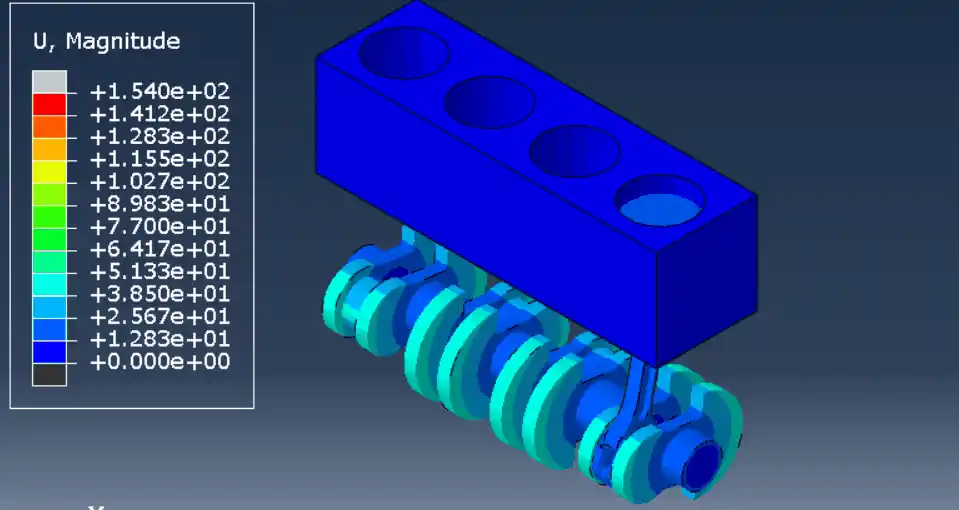

位移云图
