Abaqus在基坑开挖工程中的应用与实践

为确保建筑物的稳定性，以抵抗地震和台风，中我们在进行高层房屋建筑时，需要建立地基和打桩。

建筑物越高，基坑就需要越深。高层建筑物的旁边往往还有其他建筑，所以我们在开挖基坑的过程中，要控制土体的变形，以避免对其他建筑物产生影响。

基坑开挖过程中，为了控制土体变形，会打一排竖桩，然后横向插入锚杆，最后在表面进行混凝土加固。

本文采用abaqus模拟锚杆对土体变形的影响，可以将土体变形从10e-6，减少到10e-8。

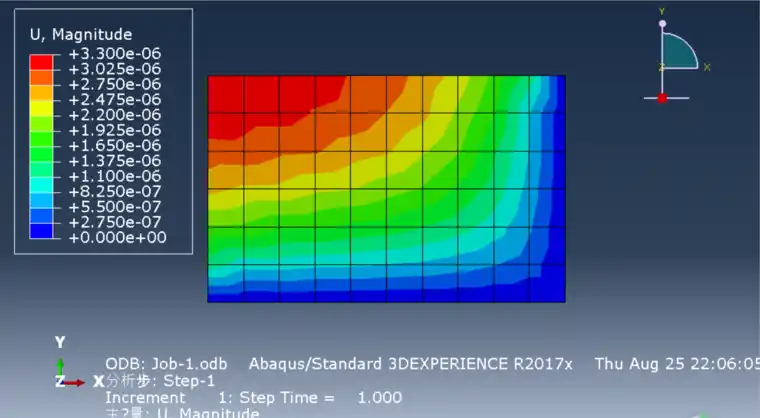

未加固的变形图如下：

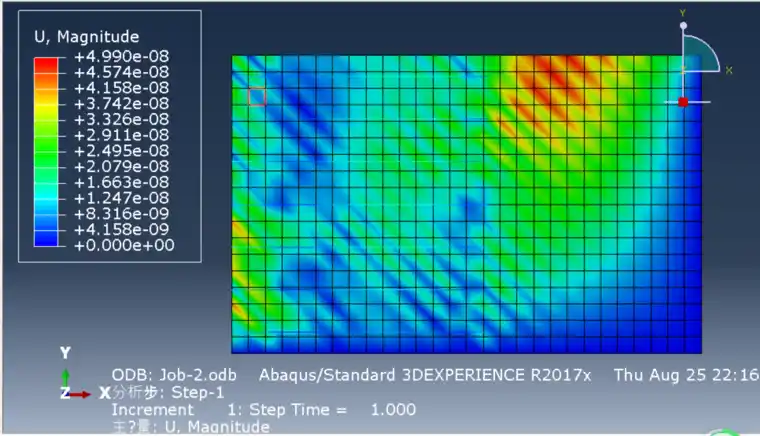

加固后的边形图如下：

可以看出：锚杆加固后，土体变形得到明显限制。

锚杆单元采用B21，单元长度3m，锚杆长度30m；

锚杆弹性模型200Gpa，泊松比0.3，密度7.8e-9t/mm3；

土体采用cps4R单元，单元长度1m，模型高35m，长55m；

土体弹性模型5000mpa，泊松比0.2，密度2.6e-9t/mm3；

土体底部和右部采用固定约束，施加9.8m/s2 的重力加速。

采用四核并行以加速计算。
