轴承的Abaqus静态分析

一 准备工作

下载好需要的轴承装配体，在SolidWorks里面另存为.x_t格式，然后在Abaqus软件的file里面导入Assemble

二 静态分析

1 Part

导入成功后会自动显示有几个part，我这里是3个

2 Property

（1）创建材料属性，我这里选用合金钢（密度为7.82g/cm3， 弹性模量 E=206GPa，泊松比=0.3）。

（2）创建section截面，选用上面创建的材料。

（3）Assign section. 把截面属性分配给part。

3 Assemble

把装配体的几个 part全部导入。因为我导入文件用的是.x_t格式，直接保留了装配体格式，所以我直接把装配体放进去就行。

4 Step

Step是指分析运算的步数。我是分2个Step，一步是rotate，给轴承内圈添加加速度；一步是load，给外圈加载。

5 Interaction

我创建的Interaction分为两种，一种是滚子圆柱面和上下表面的接触，一种是滚子上下面和内圈左右两个内侧面的接触。

6 Load

BC：（1）将内圈固定

        （2）

Load: （1）给外圈一个Rotational Body Force

         （2）给外圈Pressure

7 Mesh

首先，Mesh针对的是Part模型。.x_t 格式的文件导入之后，在Mesh界面里面Part呈现橙黄色，是不能直接划分网格的，需要先进行Partition，在切分成功后，Par会变色，我的变为了黄色。

下面来说说，怎么对Part进行Partition。

（1）给零件1建立 坐标系

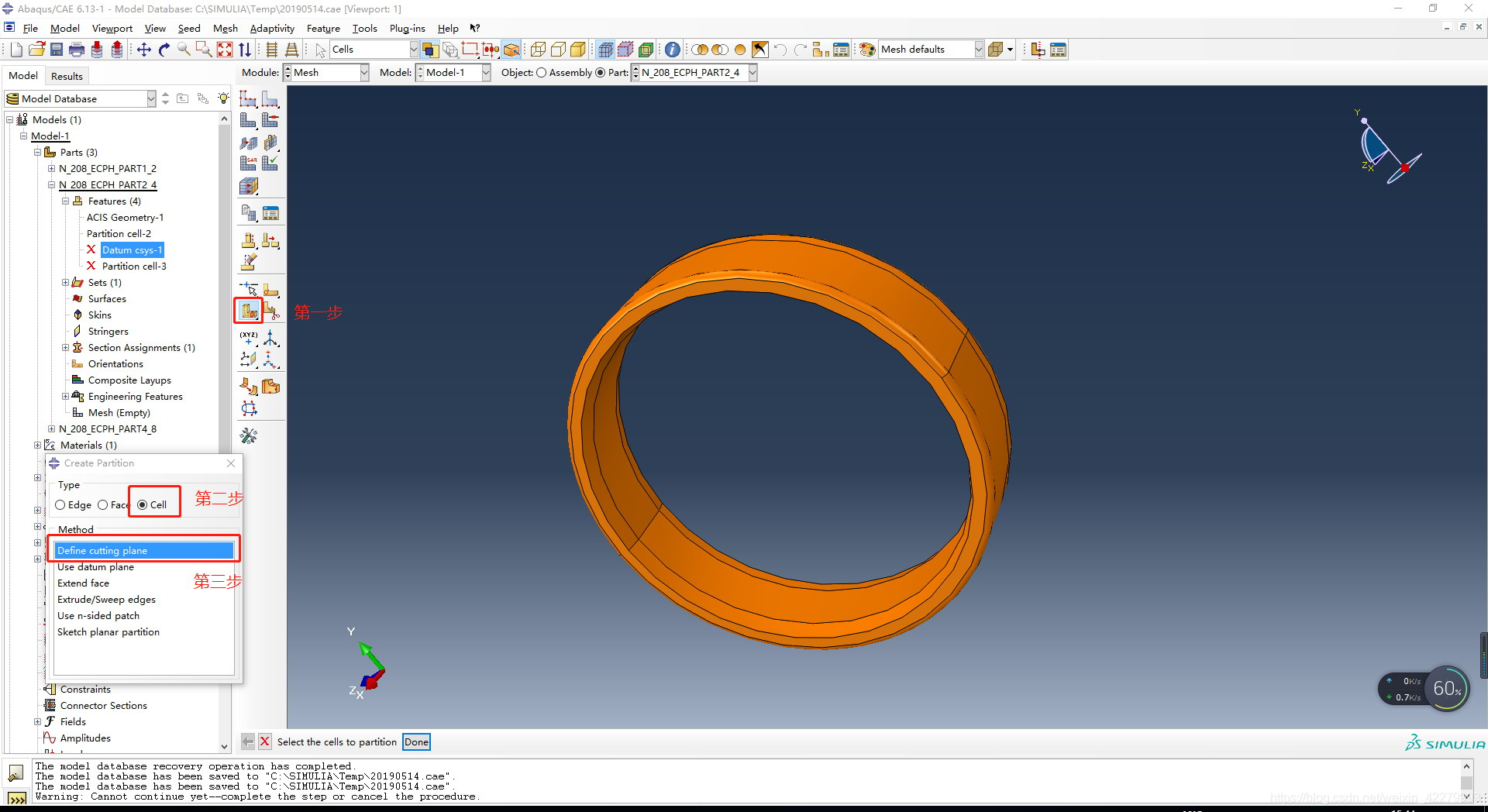

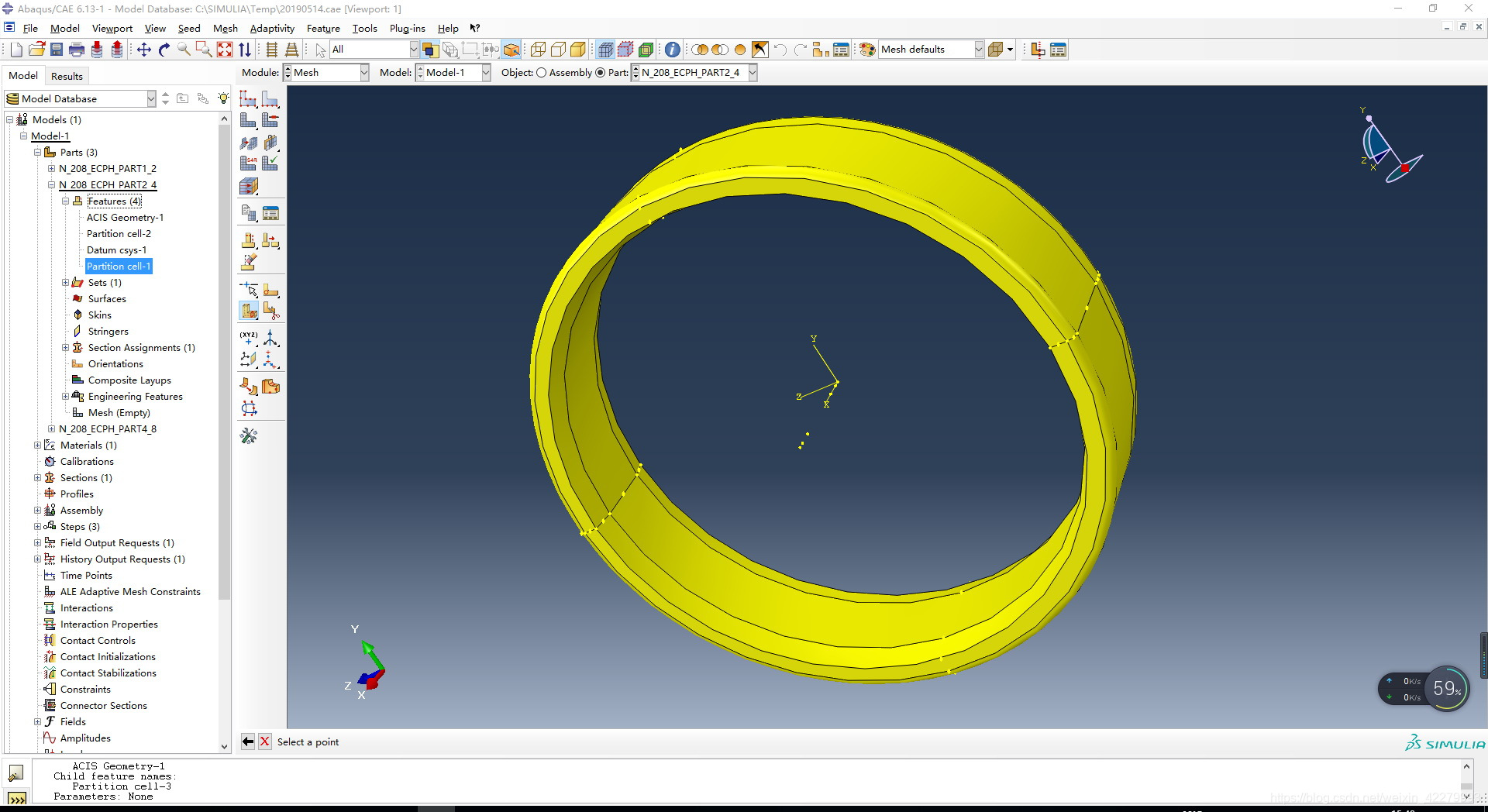

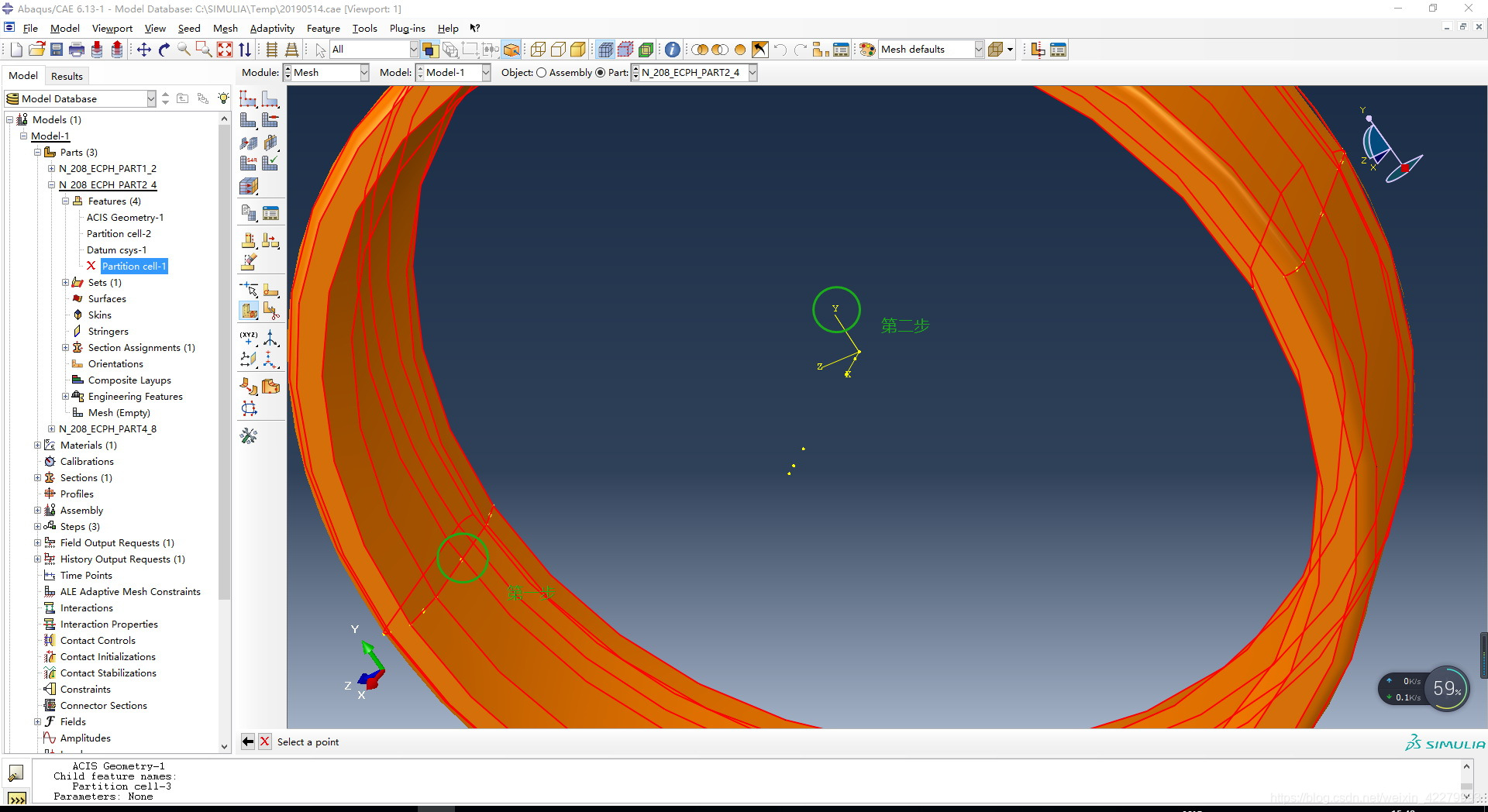

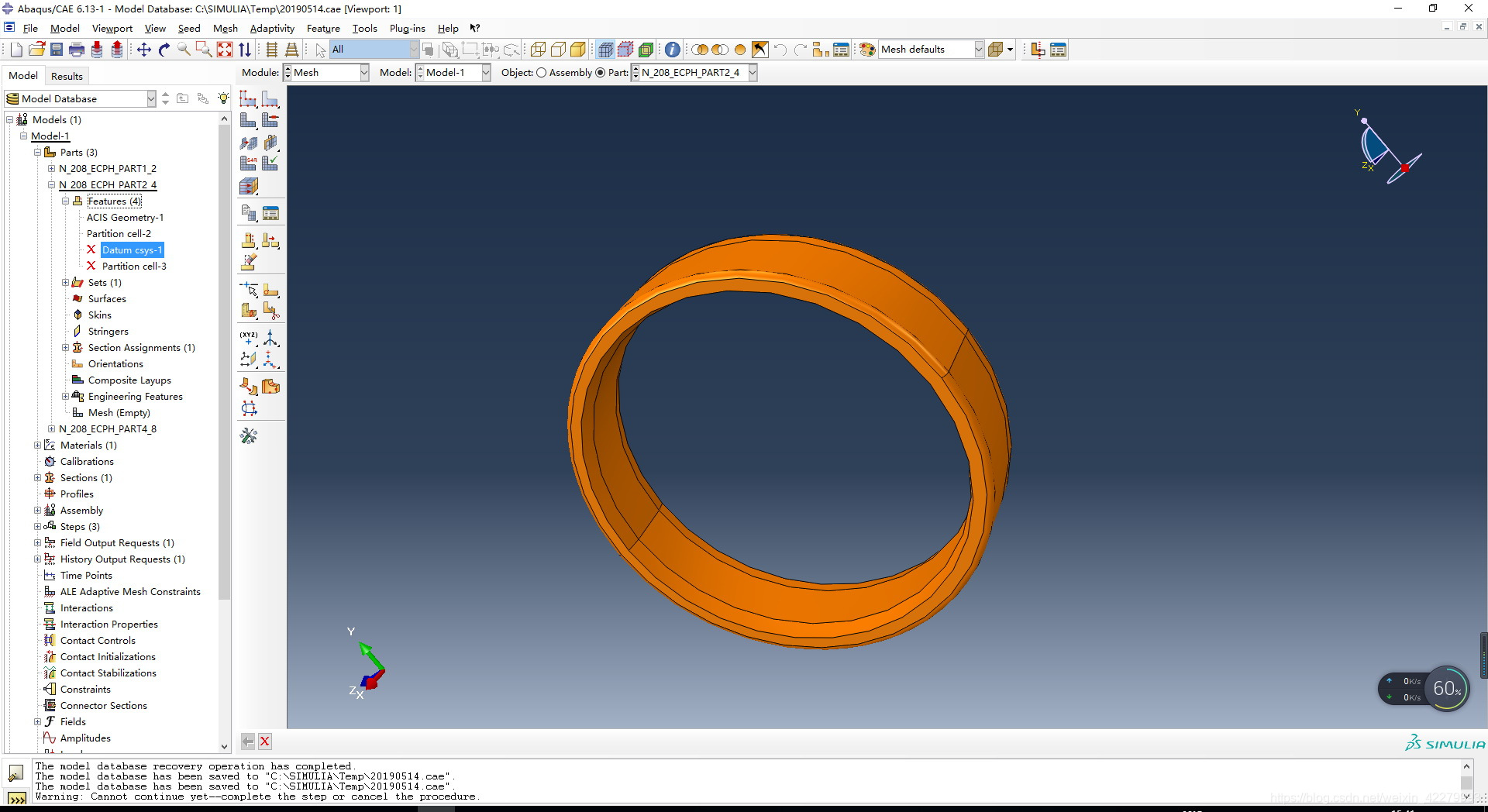

（2）选中Partition，在弹出的 对话框  中选中cell，然后选第一个选项，如下图，按照提示的操作，选point&normal，然后按照图中选取，记得到黄色模型

（3）这里，特别要说明一下圆柱体滚子的划分。

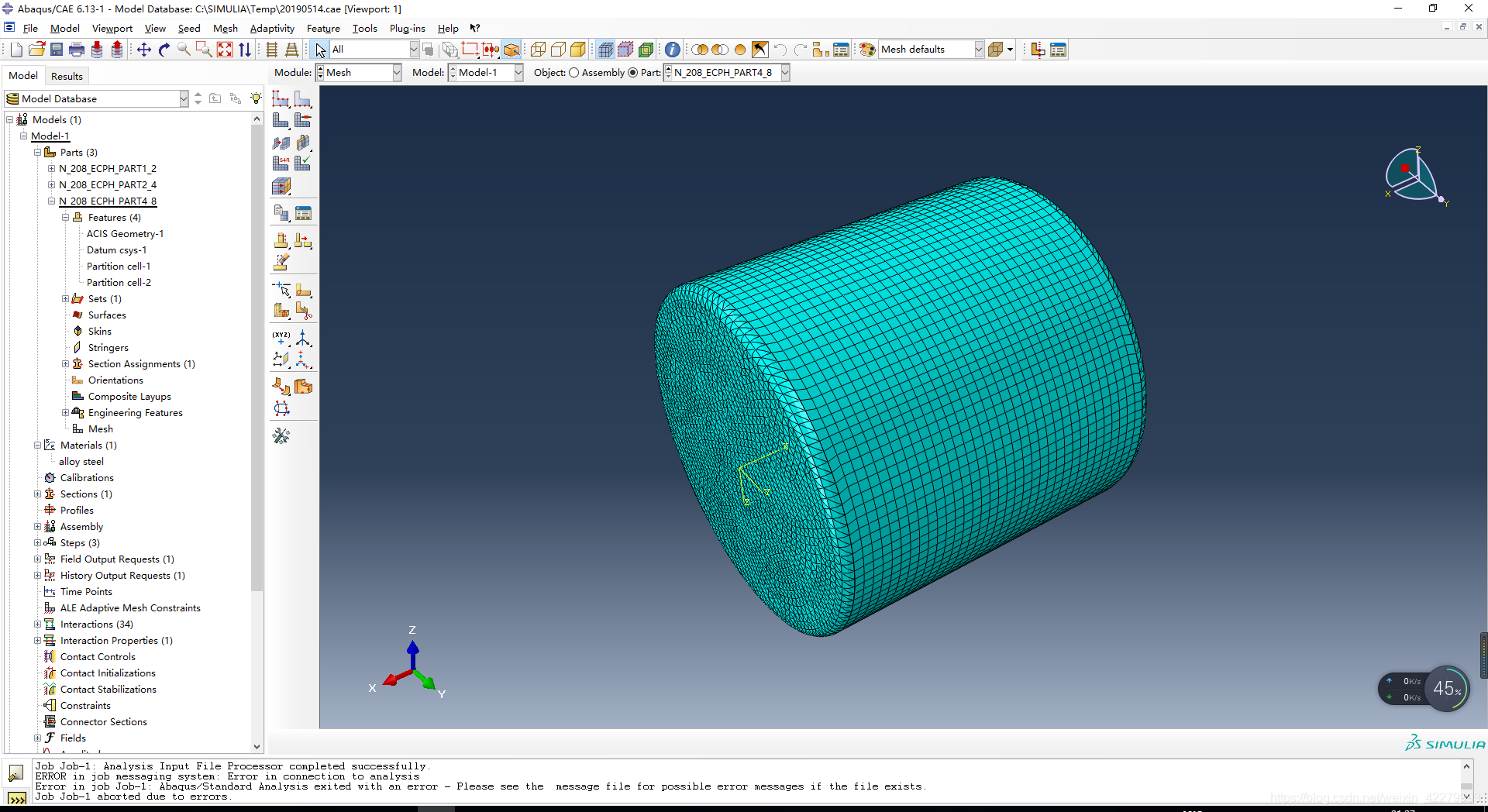

由于滚子具有倒圆角，属于不规则图形，这里我将圆柱体分为三个独立实体，中间圆柱形部分和两端带倒圆角的部分。中间标准圆柱部分采用六面体划分，两端不规则部分采用四面体划分。

8 Job

在Job Manager中，creat一个新的 job，然后submit

结果：程序Running之后，Moniter一直没有数据显示，存在问题有待后续修改
