UG-NX高级仿真：结构优化全面教程

一个简单的小例子, 介绍UG-NX的结构优化步骤.

一个三角支架, 静力分析后得到最大变形, 在给最大允许变形后, 优化支架的厚度和角度, 使重量达到最轻. 当然你也可以用应力, 温度等为限定.

1. 打开prt文件.optimization.prt

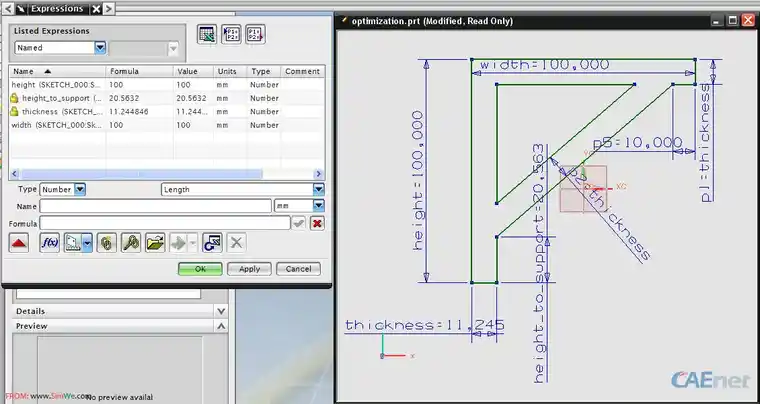

模型的草图已参数化.

2. Startà Advanced Simulation

3. 建New FEM and Simulationà OK

4. 进入FEM, 定义材料属性steel. 3D mesh CTERA10 size 3.0mm

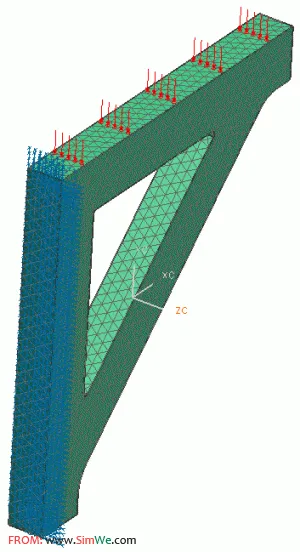

5. 进入Simulation, 侧面全约束 Fixed Translation constraint, 上面加压力100Mpa

6. Solve, Would you like to turn ON the iterative Solver option? Yes

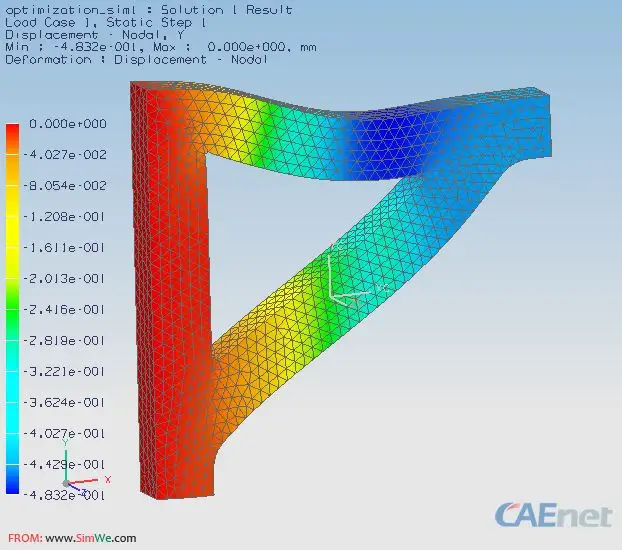

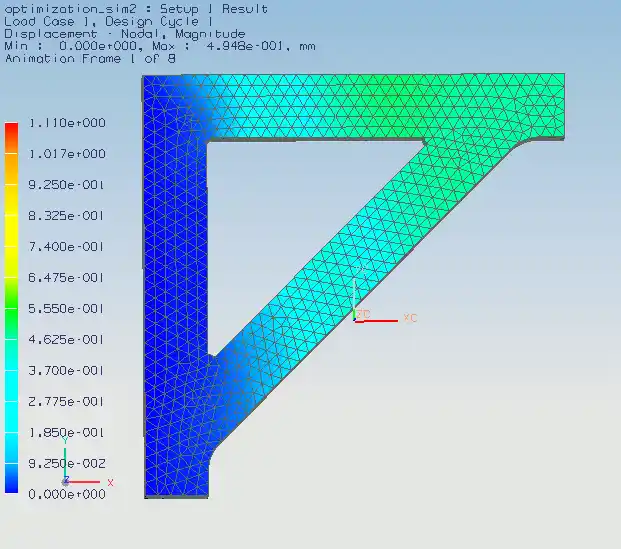

7. Results, 最大Y向变形为0.48mm

8. 开始优化, 右键点optimization_sim1, New solution processà Optimizayion

Setup1, -Define objectiveà weight

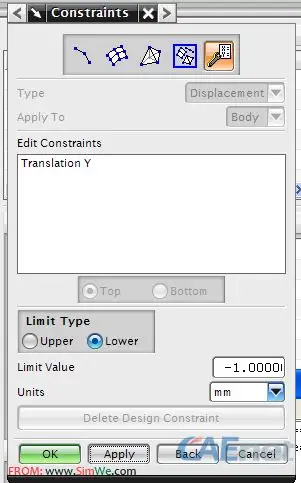

-Define constraintsà DisplacementàTranlation Yàlimit type lower = -1mm

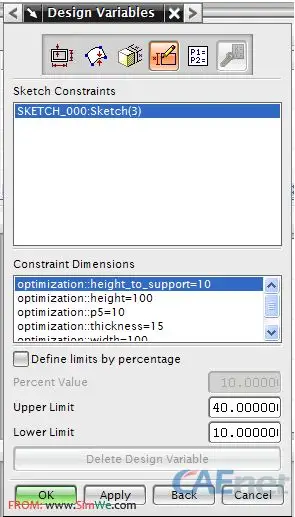

-Define Design Varables

Sketch DimensionsàSKETCH_000:Sketch(3)
Constraint Dimensions
optimization::height_to_support=10
Upper Limit=40
Lower Limit=10
optimization::thickness=15

Upper Limit=15
Lower Limit=5)

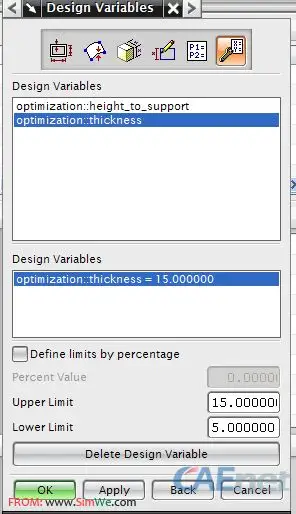

Edit Design Variables
Maximum Number of Iterations=20
