NX高级仿真前处理实例：六面体网格划分的艺术

NX 高级仿真前处理之六面体网格划分

NX Advanced FEM具有强大的几何处理和网格划分功能，在网格生成方面不仅可以快速的生成高质量的四面体网格，其基于扫略的六面体网格创建功能也是非常强大的。由于扫略功能的几何适应性相对较差，对于复杂一些的部件，前提是需要良好的分块策略。

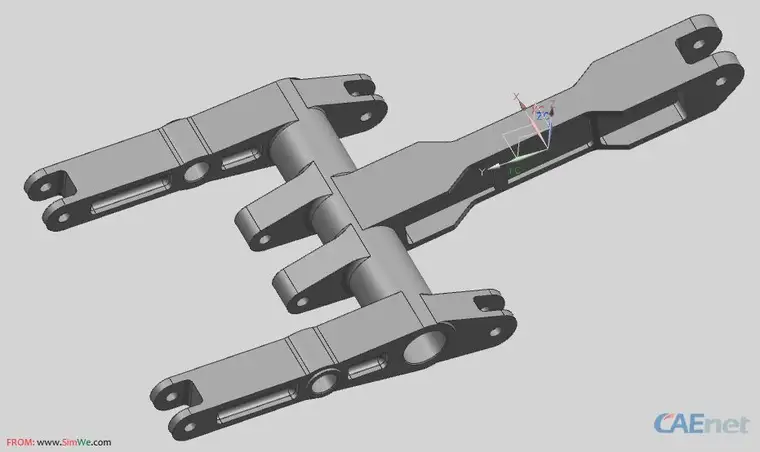

比如对于下面的几何，如何进行六面体网格划分呢？

1 很明显，几何是对称的，利用这一特点可以降低一些难度，加快速度。

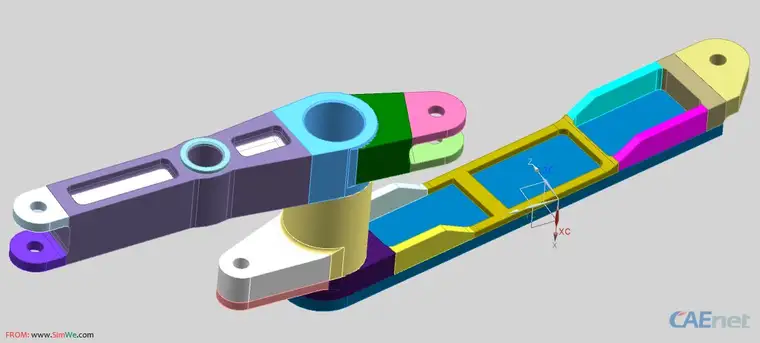

2 对于1/2模型，进行分块，分块可以在modeling环境下进行，也可以在AdvancedSimulation环境下进行，如果CAD掌握的比较好的话，在modeling环境下分块也是非常得心应手的。分块的工具可以使基准面或创建的片体。在这里非常值得一提的是对圆角的分割，需要用isoparametric的方式来创建的curve，这对保证圆角处的网格质量是非常有用的。具体的分块情况如下图所示：

3 接下来需要在各分块间创建配对条件（保证各块间是共节点的），然后进行扫略就行了，注意选择合适的顺序，有时几何复杂一点的话需要对路径面以2D网格布好种子，还要注意路径上的数目调整。1/2模型的网格完成后利用Element Operation的镜像功能复制出另一半，再合并节点就ok了。

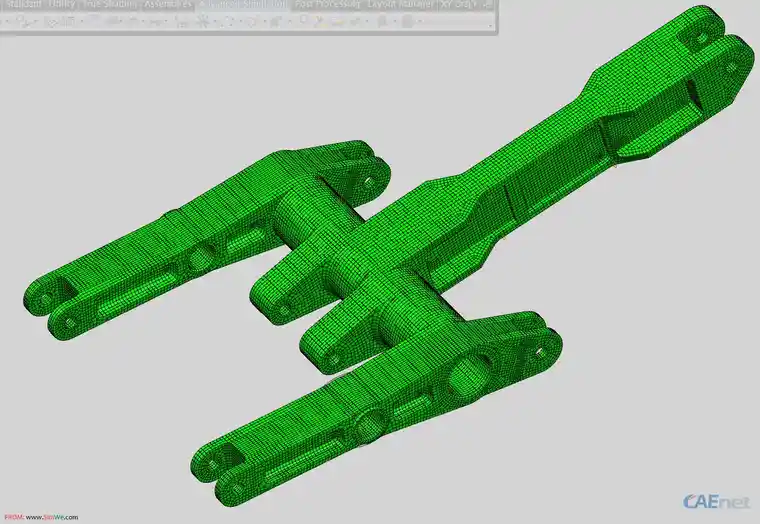

完成的网格模型如下图：

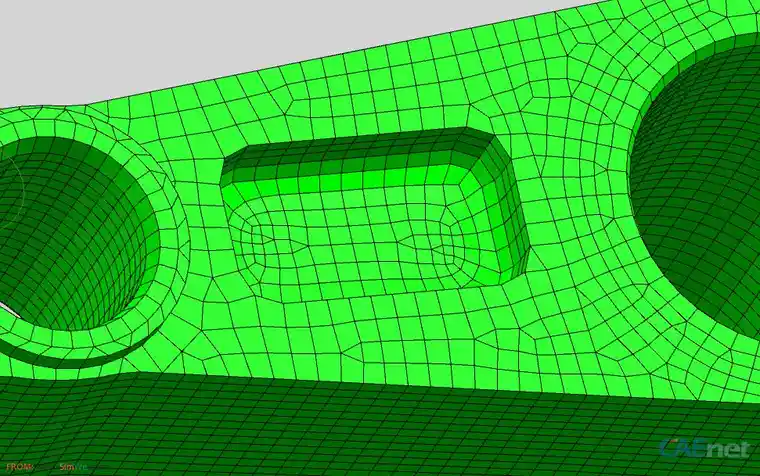

局部：

网格统计：

Total number of elements in the part :101617

Total number of nodes in the part : 114432
