提取NX文件名称并自动赋值属性

适用版本：NX

在定义模板属性的时候，首先能想到属性中图号和零件名称是必不可少的。而且很多企业也用它们来为NX部件文件命名。那如果可以自动的提取文件名称并赋值给部件属性，就可以减少繁琐的命名填写工作，因为是自动填写也降低了出错的可能。

具体方法

假设NX部件文件的命名规则为TH000.00.000_PartName，TH000.00.000为图号，PartName为零件名称，中间通过下划线隔开。

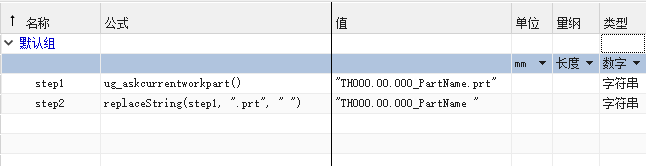

接下来通过表达式读取NX部件文件名称并赋值，如图1，创建表达式step1=ug_askcurrentworkpart()；这里可以读取到了带.prt后缀的文件名称。我们可以通过函数replaceString将后缀删除，表达式为step2=replaceString(step1, “.prt”, ” “)，注意，这个表达式里第二个引号中有一个空格。

图1

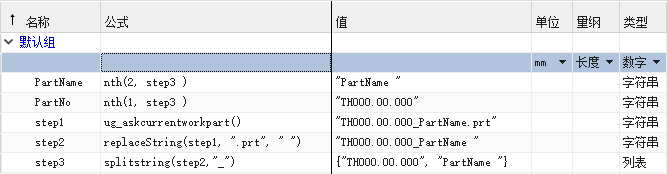

通过函数splitstring将step2分割，表达式是这样的step3= splitstring(step2,”_”)，然后分别提取出图号和零件名称，表达式为PartNo=nth(1, step3 )，PartName=nth(2 step3 )，如图2。

图2

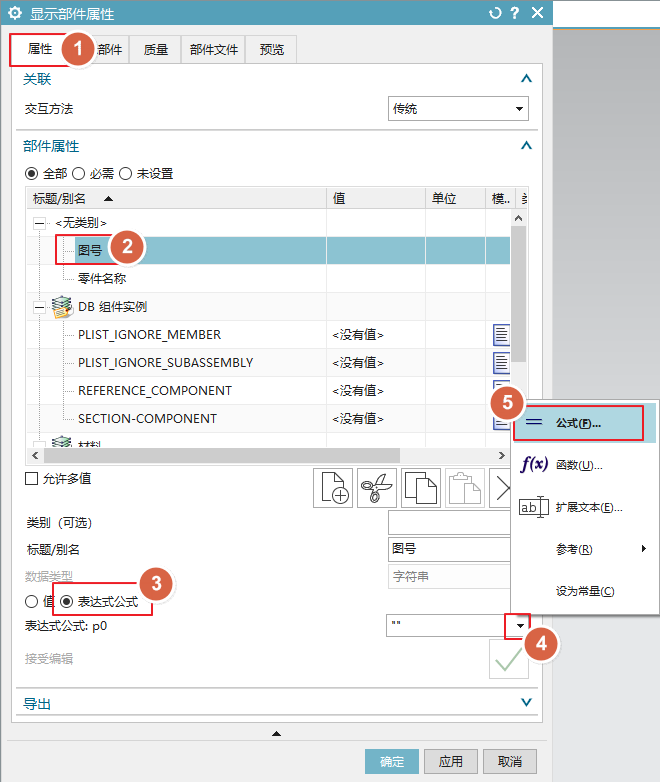

接下来我们让属性与这两个表达式关联，如图3，选择文件à属性，显示部件属性对话框中，选择图号。设为表达式公式，选择链接公式。

图3

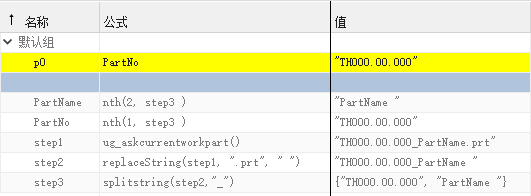

将公式等于PartNo。点击确定。

图4

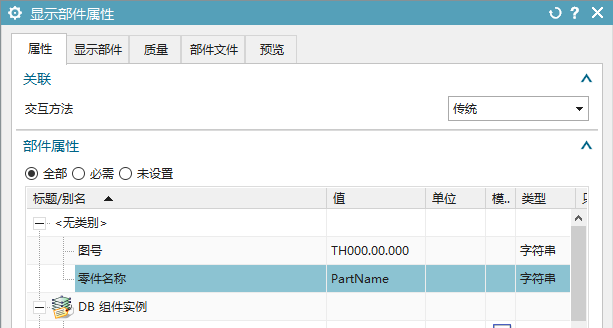

重复上面步骤完成零件名称的链接。

图5

这样我们就实现了提取文件名称并给部件属性赋值。

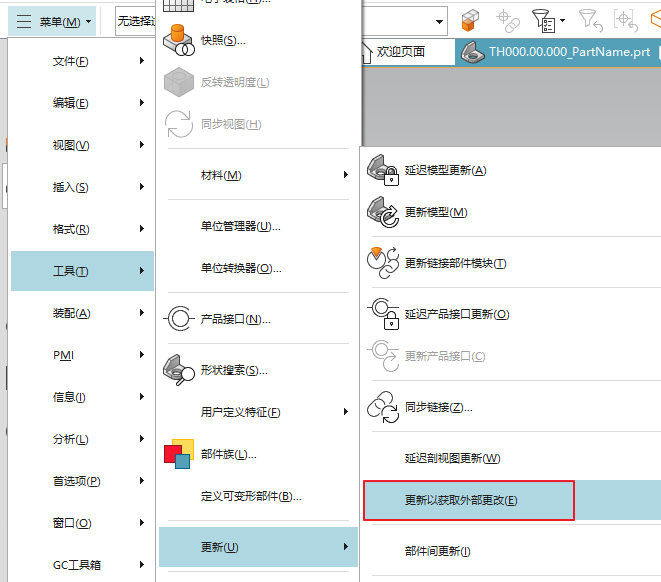

在变更文件名之后，图号和零件名称的属性并不会自动更新，要进行一下操作：选择菜单à工具à更新à更新以获取外部更改。如图6。

图6
