UG/NX二次开发：自定义UI块设计

用户自定义UI块操作步骤

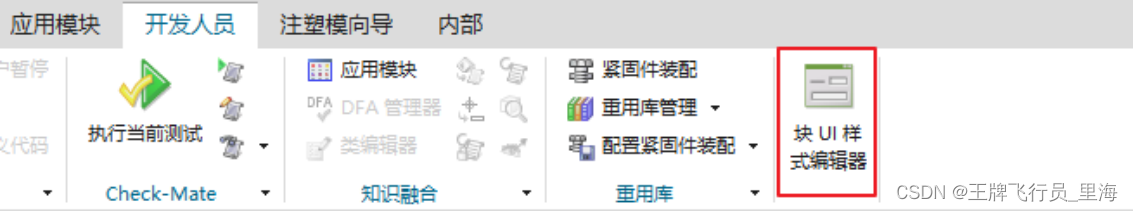

1.打开NX软件，点击“块UI样式编辑器”，进入UI编辑界面；

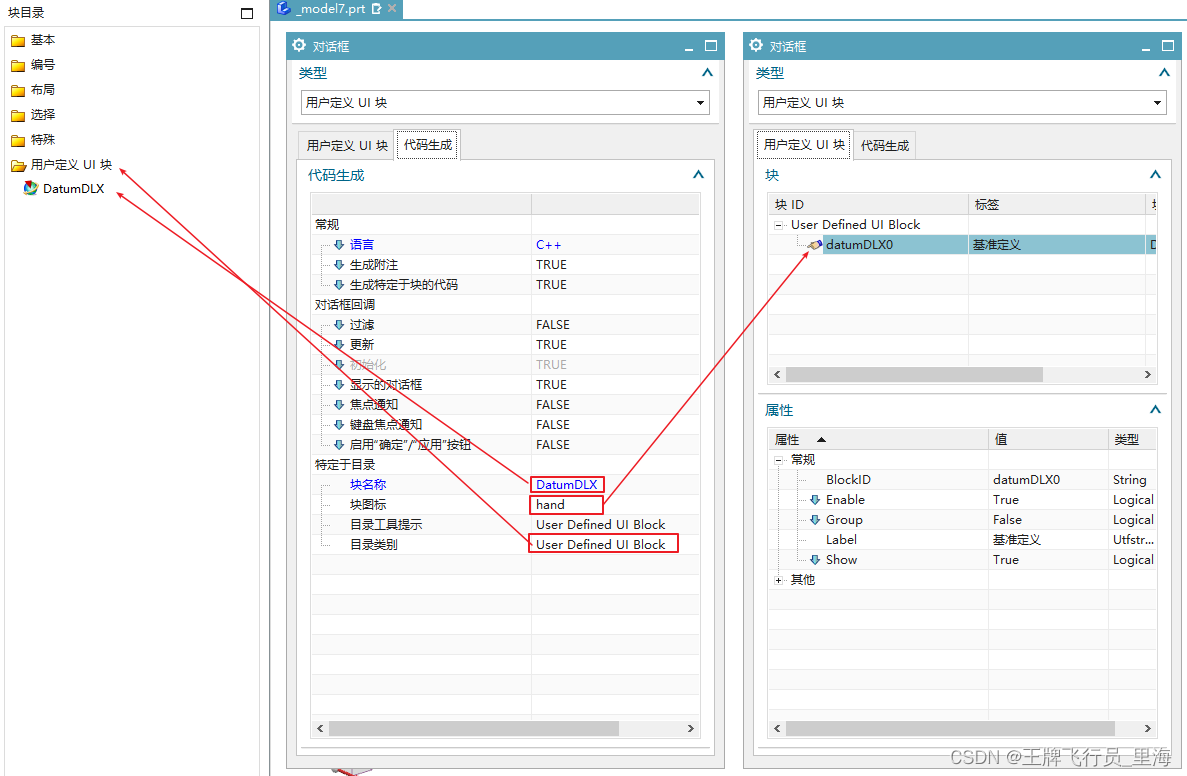

2.将类型改为“用户定义 UI 块”；

3.设置名称、目录名称，也可以设置自定义UI块的图标；

4.点击保存，需要注意自定义UI块会多生成一个目标文件“.udx”，如果需要使用自定义的UI块，则必须把自定义UI块生成的目标文件“.dlx”和“.udx”放在当前项目的application目录下，使NX能够读取到UI。

5.退出UI编辑器，再重新进入UI编辑器，就可以看到自定义的UI块，然后制作一个包含自定义UI块的UI界面，保存UI并自动生成的相应“.hpp”、”.cpp“和”.dlx“文件，需要注意在项目中使用自定义UI块，需要把自定义UI块对应的“.hpp”和”.cpp“文件添加到项目中去。
