Matlab多图形绘制：复杂数据可视化

Matlab在一个图形窗口里画多个图形的操作教程

1、画在一个坐标系中

这种情况画法较简单，用hold on语句。

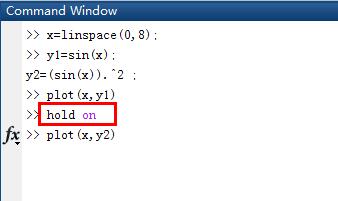

例如在同一坐标系画出y1=sin(x)和y2=sin^2(x)。如图，输入代码。

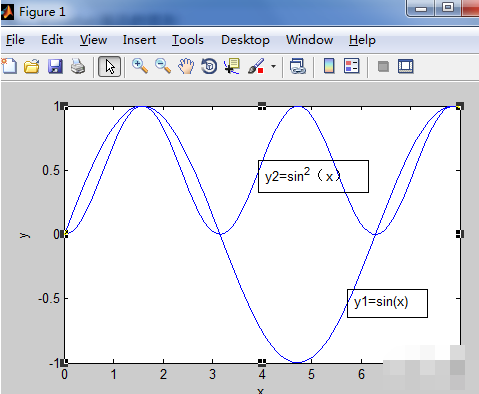

也就是只要在画完一个函数后，用hold on，然后再画第二个函数。结果如下：

2.画在不同坐标系中

先定义函数：例如

z1=sin(x)sin(y)

z2=x+x.^3-y.^2+1

z3=sin(sqrt(xx.^2+yy.^2))./sqrt(xx.^2+yy.^2)

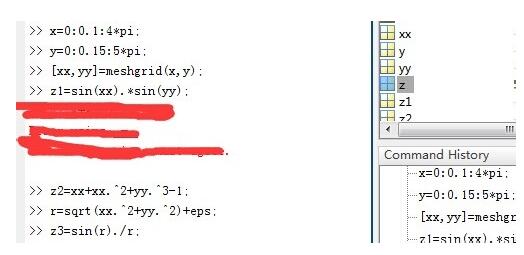

代码如下：

在一个窗口中不同坐标系画多个图形用语句：subplot(n,m,s)

n:图像行数，m:图形列数，s:第几个图形。如subplot(2,3,1)，表示画两行两列(即4个图形)中的第一个图形。

输入代码：subplot(2,2,1),mesh(z1)

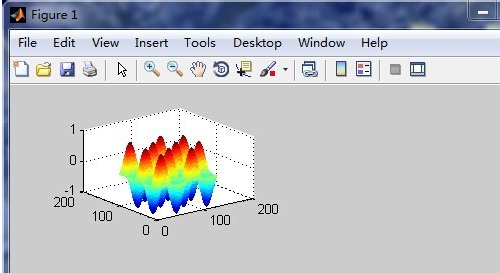

得到如下图形。

输入代码：subplot(2,2,2),mesh(z2)

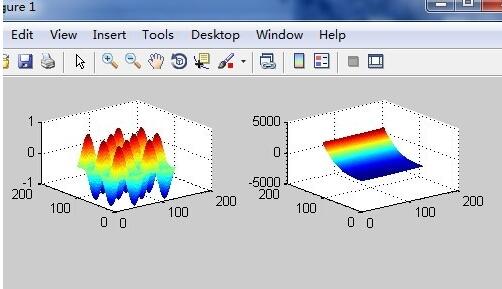

画第二个图形。

同理，输入代码：

subplot(2,2,3),waterfall(z2)

subplot(2,2,4),meshc(z3)

画第三、四个图形。

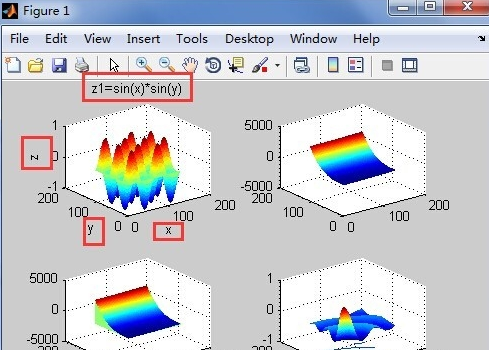

画好后需添加坐标轴名称和标题：

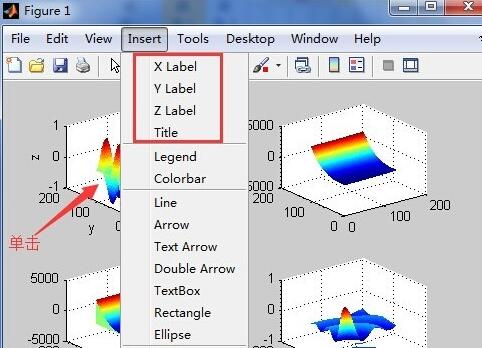

先点击某个图，再点insert，即可设置。
