Matlab复杂三维图形绘制：显示复杂三维对象的方法

获取对象的几何图

此示例使用一个称为 Newell 茶壶的图形对象。茶壶的顶点、面和颜色索引数据由 teapotData 函数计算得出。由于茶壶是一个复杂的几何形状，函数因而返回大量的顶点(4608 个)和面(3872 个)。

[verts, faces, cindex] = teapotGeometry;

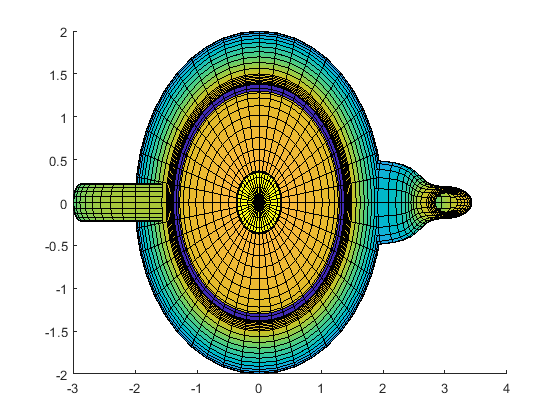

创建茶壶补片对象

使用几何数据，用 patch 命令绘制茶壶。patch 命令创建补片对象。

figure

p = patch('Faces',faces,'Vertices',verts,'FaceVertexCData',cindex,'FaceColor','interp')

p =

Patch with properties:

FaceColor: 'interp'

FaceAlpha: 1

EdgeColor: [0 0 0]

LineStyle: '-'

Faces: [3872x4 double]

Vertices: [4608x3 double]

Show all properties

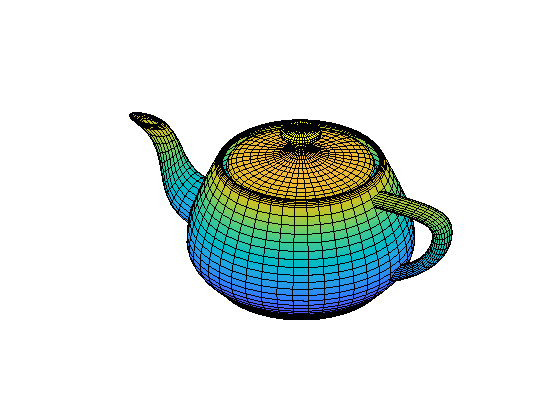

使用 view 命令更改对象的方向。

view(-151,30) % change the orientation

axis equal off % make the axes equal and invisible

调整透明度

使用补片对象的 FaceAlpha 属性使对象变得透明。

p.FaceAlpha = 0.3; % make the object semi-transparent

如果 FaceColor 属性设置为“none”，则该对象会作为线框图显示。

p.FaceColor = 'none'; % turn off the colors

更改颜色图

使用 colormap 函数更改对象的颜色。

p.FaceAlpha = 1; % remove the transparency

p.FaceColor = 'interp'; % set the face colors to be interpolated

p.LineStyle = 'none'; % remove the lines

colormap(copper) % change the colormap

用光源照射对象

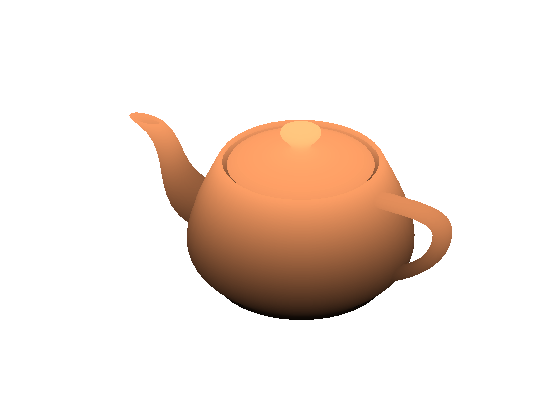

添加一个光源，使对象看起来更加逼真。

l = light('Position',[-0.4 0.2 0.9],'Style','infinite')

l =

Light with properties:

Color: [1 1 1]

Style: 'infinite'

Position: [-0.4000 0.2000 0.9000]

Visible: on

Show all properties

lighting gouraud

补片对象的以下属性会影响光照强度和对象的反光属性。

AmbientStrength - 控制环境光的强度

DiffuseStrength - 控制散射光的强度

SpecularStrength - 控制反射光的强度

SpecularExponent - 控制反射光的粗糙度

SpecularColorReflectance - 控制反射颜色的计算方式。

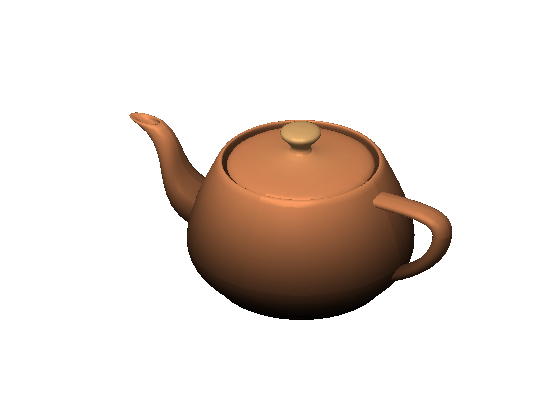

您可以分别设置这些属性。若要将这些属性设置为一组预先确定的值来获得近似金属材料、闪光材料或哑光材料的外观，请使用 material 命令。

material shiny

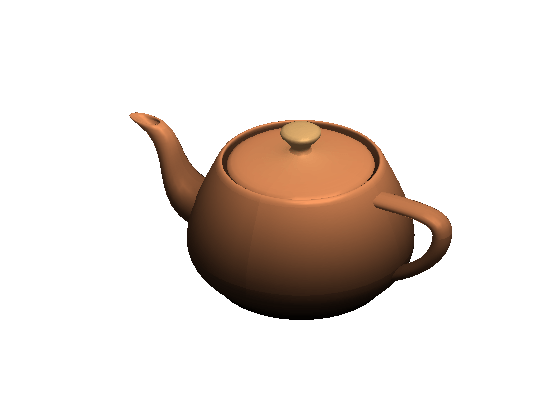

使用光源的 Position 属性调整其位置。位置以 x、y、z 坐标表示。

l.Position = [-0.1 0.6 0.8]

l =

Light with properties:

Color: [1 1 1]

Style: 'infinite'

Position: [-0.1000 0.6000 0.8000]

Visible: on

Show all properties
