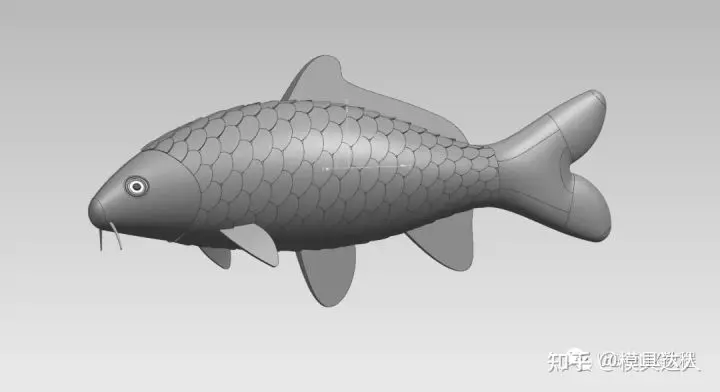

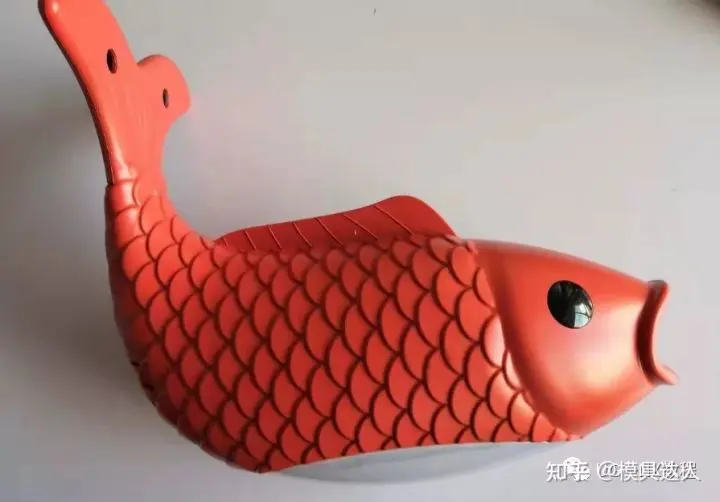

最近看到了这么一个关于鱼鳞面绘制的问题，这个问题也有几年了，也没看到有人说出个什么正经方法，初步看来，这个模型的难点就是鱼鳞片在曲面上阵列的难题，在UG软件中，阵列可以遵循一定的规律，可以在范围内阵列，也可以沿线阵列，但是在一个不规则的曲面上这样都行不通了，那如何快速阵列完成，今天给大家分享一个方法:
建模步骤：

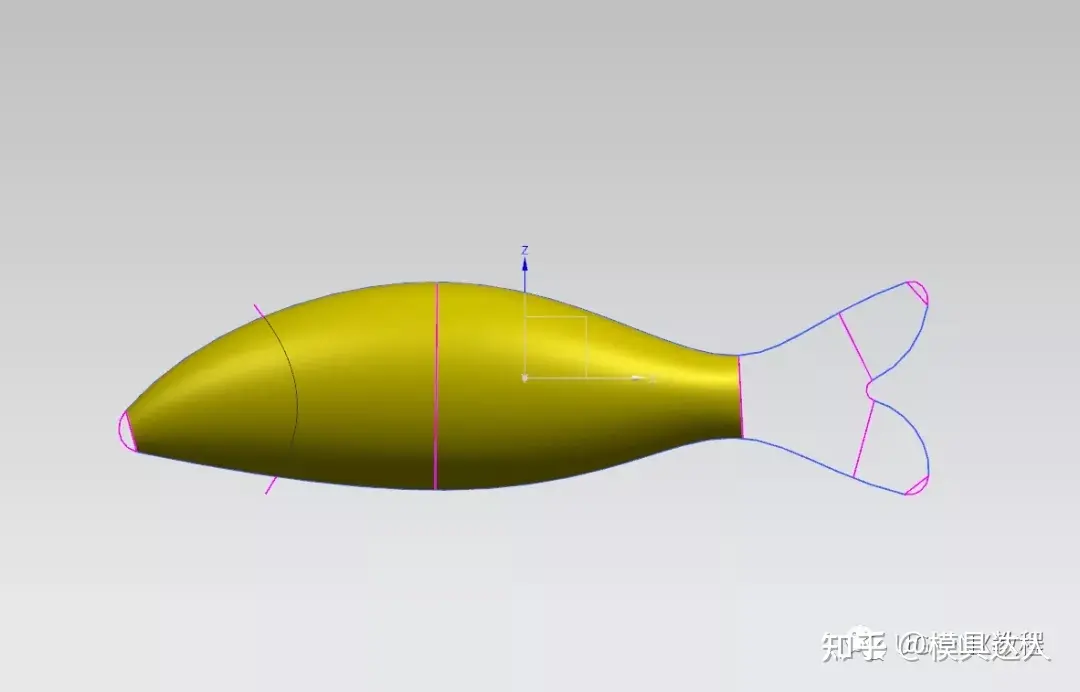

1.首先绘制一个曲面鱼身，投影鱼头和鱼身之间的草图线。

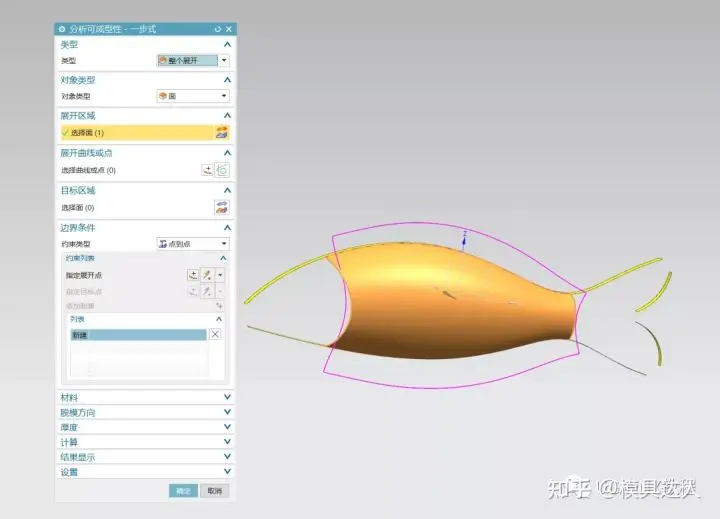

2.分割出要铺鱼鳞的曲面部分，复制一份后将要做鱼鳞的面欧诺个一步式展开，并做一个有界平面

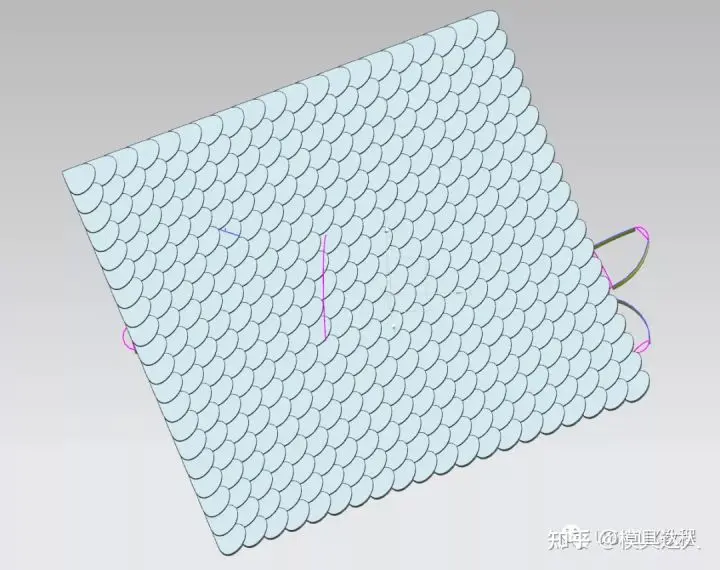

3.接下来在展开的这个平面上绘制一片鱼鳞，然后再在平面上阵列，在平面上就能阵列出很多花样来了。

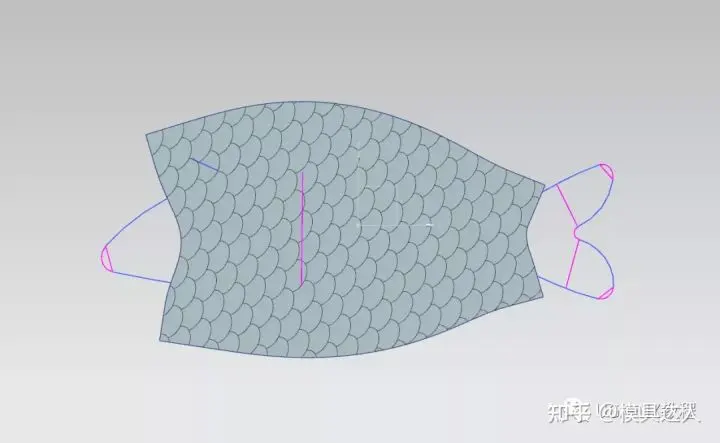

4.拉伸步骤2展开的平面，偏置扩大一些，然后与阵列面进行求交（起到一个修剪效果）

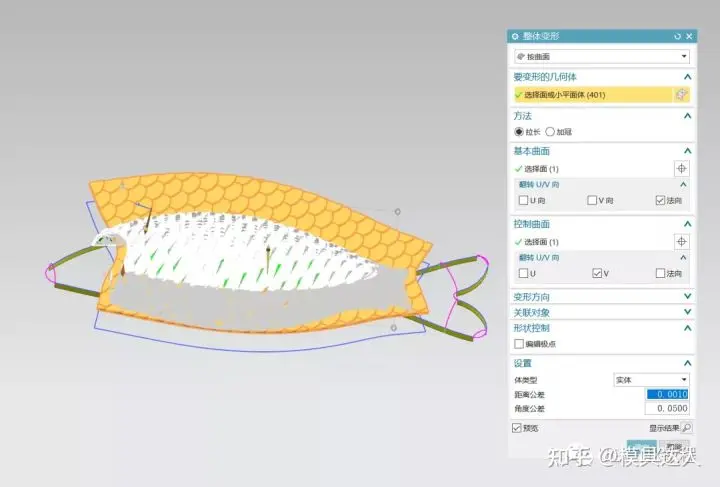

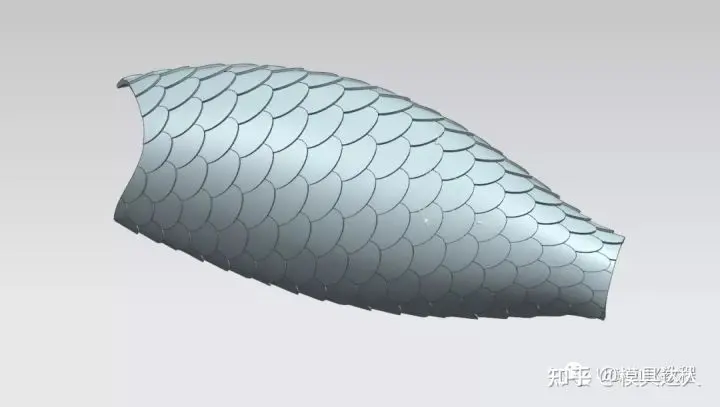

5.接下来使用整体变形命令，方式为面到面，要变形的体为求交的体，基本曲面为展开的有界平面，控制曲面为鱼背上的曲面。（需要领取免费UG学习资料，各版本UG安装包的，可以vx搜索UG5400，备注头B站粉丝学习）

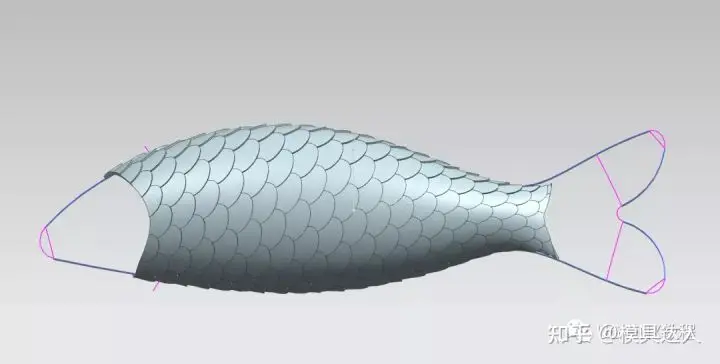

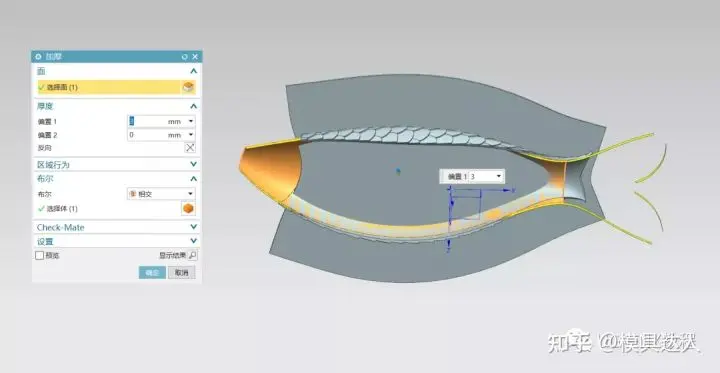

6.变形完的曲面鱼鳞体可能会偏大，这时可以加厚鱼身的曲面与变形体进行求交，这样同样起到一个修剪曲面的效果。

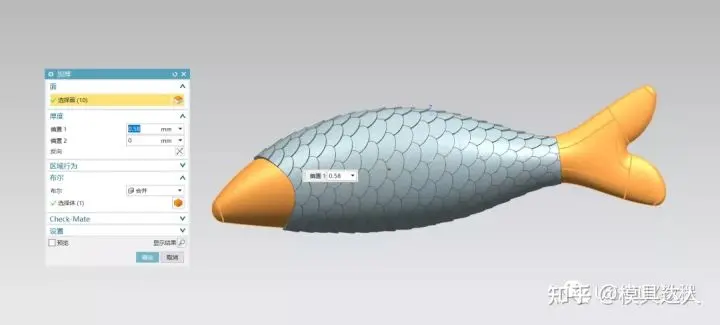

6.然后继续将鱼头鱼尾的曲面做完，缝合后加厚整个鱼的身体并与鱼鳞面求和，然后镜像就完成了。
这样就很方便的完成曲面上的鱼鳞阵列了，如果阵列的效果不满意，可以随时修改草图以及平面上阵列的方式。
