NX二次开发进阶：字符表达式的应用与解析

适用版本：NX6.0以上

1. 简介

表达式是NX常用功能，涉及到建模都会用到它，通过算术和条件表达式，用户可以控制部件的特征，是参数化设计的重要工具，NX表达式支持多种类型，有数量、字符串、整数、布乐、点、矢量、列表，其中字符串是相对比较少用的类型，如果我们能灵活运用它，能够减少我们二次开发的工作量。

二、举例说明

物料清单是很多产品设计都要做的工作之一，通常它包含一项内容是零件规格，它的写法是多种多样的，是动态变化的，根据零件类型不同，写法也不一样，比如下图中，不同的零件它的写法都不一样，如果我们为每种零件规格写代码，不仅工作量很大，而且很难做到通用。

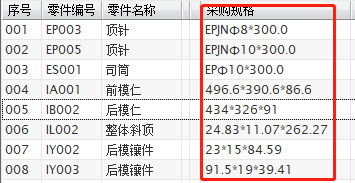

   图1


上述的问题，如果规格的内容能够通过建模的方式解决，程序或只读某一个特定的表达式值，这样的话不管零件规格标准如何变化，不需修改代码，方便用户维护；NX表达式功能强大，是能够做到一点的，如下图2，规格的内容通过特定字符串和表达式值复合而成，NX的字符串表达式支持常用的字符串操作函数（如图3），基本能满足日常的需求，具体用法可查看帮忙文档。

   图2


三、总结

很多情况下，上述规格字符的合成，是通过配置表配置规则，程序来解析获得的，本文通过另外一种方法来合成，开发时可以借鉴这种思路。
