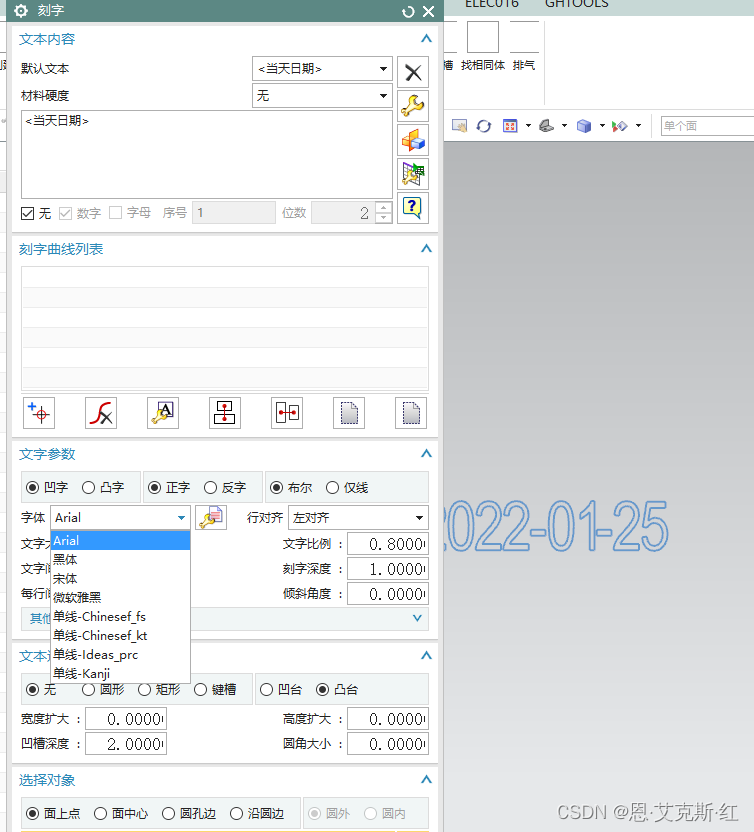

NX/UG二次开发 建模刻字实现方案

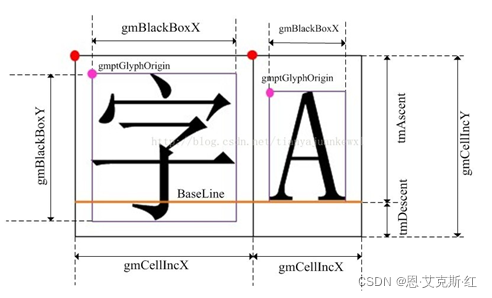

关于刻字， NX  自身提供了文本曲线命令。但不能调整文字间距，部分字体汉字自相交、重合。解决这些问题，通过网上检索，可以用过windowsAPI “GetGlyphOutlineW”直接解析系统字体，获取点位 信息 。

GetGlyphOutlineW获取的点位信息包含:

1、直线，

2、二次贝塞尔曲线，

3、三次贝塞尔曲线。

点位是按笔画顺序输出的。详细用法百度或CSDN很多详细教程。

获取点位信息后，需要检查以下情况：

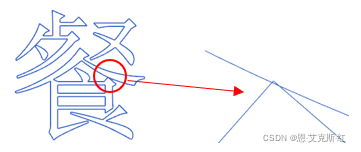

1、自身轮廓自相交，比如字体"Arial"的“餐”字：

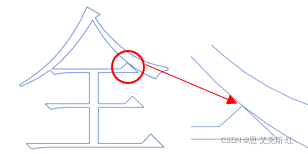

2、两个轮廓相交与一点情况，比如字体"Arial"的“左”，“全”字：

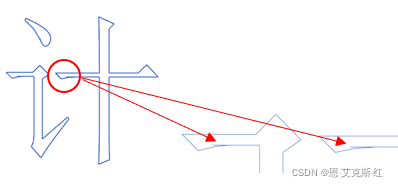

3、自身轮廓重合笔画，比如字体"Arial"的“计”字：

4、两个轮廓自相交区域交大的，比如字体"Arial"的“名”字：

解决方案：

1、以同一笔画轮廓点数据作为线段，遍历。找到自身相交的地方，哪个端点距离相交位置进，移动哪个端点，移动方向为线段的另一个端点方向，移动距离大约移动0.01至0.02mm即可（因为文字轮廓数据还未放大），我取的是0.015mm。

2、不同笔画相交于一点的判断，同样采用线段形式遍历，方案同第一步；

3、同一笔画轮廓去除相邻线段角度为0的，即重合或多余的笔画，去除后需要检查是否断开，需要用线段补齐。

4、不同笔画轮廓相交多点或部分线段在另一个轮廓内，这种思路与第一步大致相同，但移动距离为交点到最近的端点距离+0.01或0.02mm。

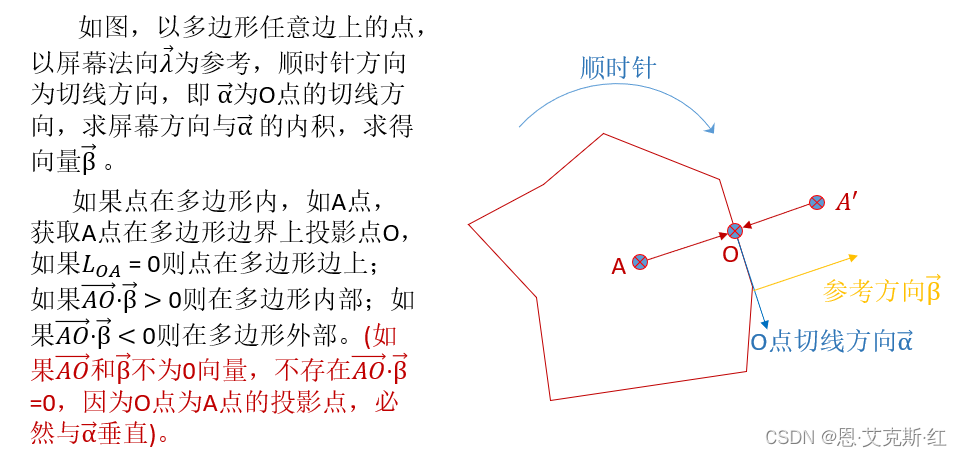

5、划分区域，判断笔画是否在其他笔画内部，用于划分拉伸区域，判断点是否在轮廓内按下图所示，需要配合格林公式。

如继续扩展工具：

A、比如需要与NX文本曲线一致的动态效果，则需要鼠标点位转换到3D点位，预览曲线设置透视显示。

B、当鼠标点位位于面上时，获取鼠标预选对象，将预览曲线平面垂直与面上鼠标点位处的法向；

C、使用快捷键调整字体大小，使用键盘钩子，截获对应的消息；

D、创建刻字跟随求2D曲线边界，那每个字的矩阵需要以曲线所在点的方向确定，文字距离，则需要两点角度和方向确定，这个可以参考口罩滚子的2D刀路转3D刀路 算法  ；

E 、文字斜切变换，直接计算点位到Y轴的距离，即高度，然后按cot角度*高度，即为X轴移动距离；

F、反字，则直接沿Y轴翻转，即点位做旋转变换；

G、支持单线字，这个可以解析CAD字体点位或NX自身字体点位，然后按点创建，这些点位均为线段，创建结果并不美观。
