经常看到有小伙伴在画螺纹时搞不懂是用螺纹命令还是扫掠命令，带着这个问题，今天咱们就来做一下螺栓与螺丝钉的模型，一个是圆柱形的，一个的头是尖尖的，因为这个差别所以这两者的做法可就区别大了。

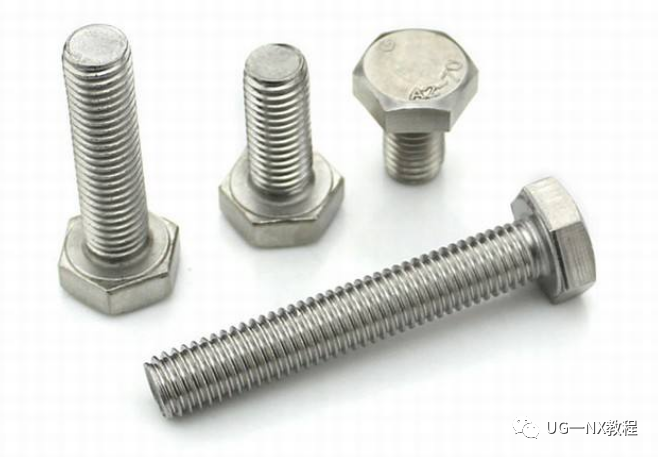

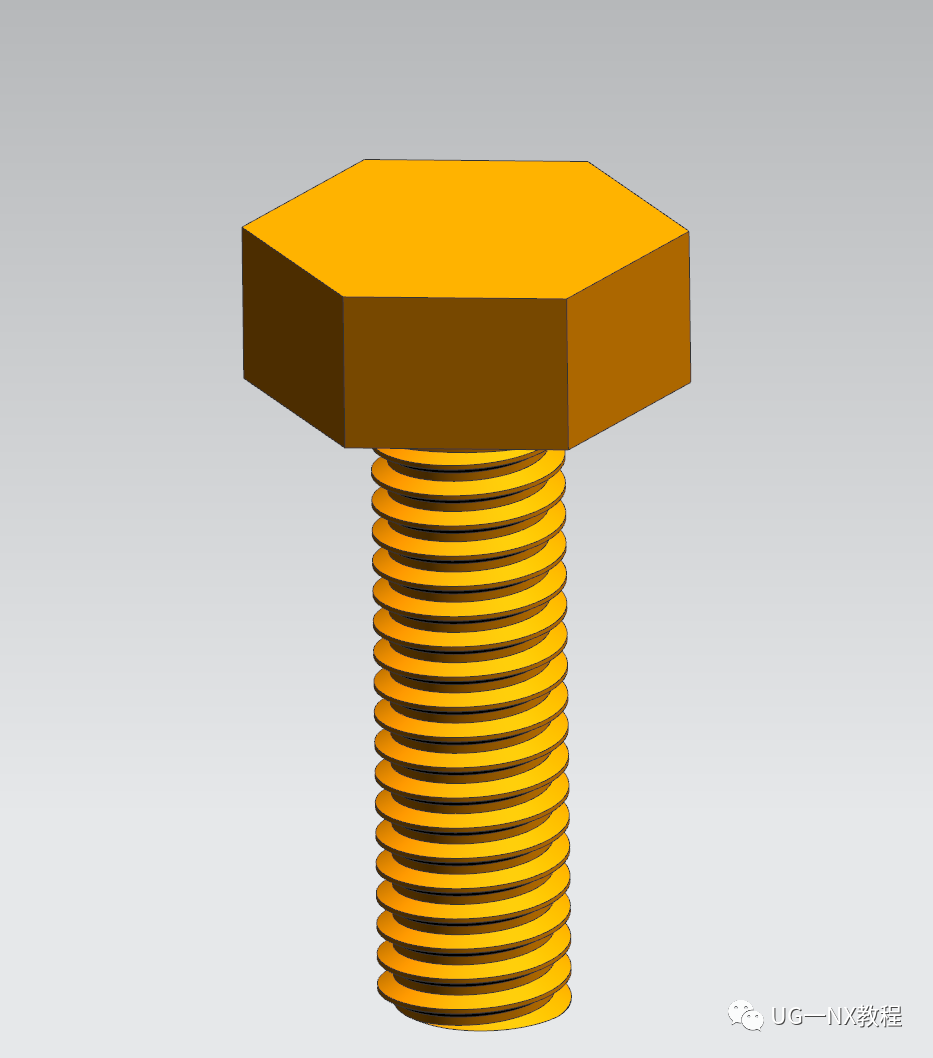

螺栓建模过程：

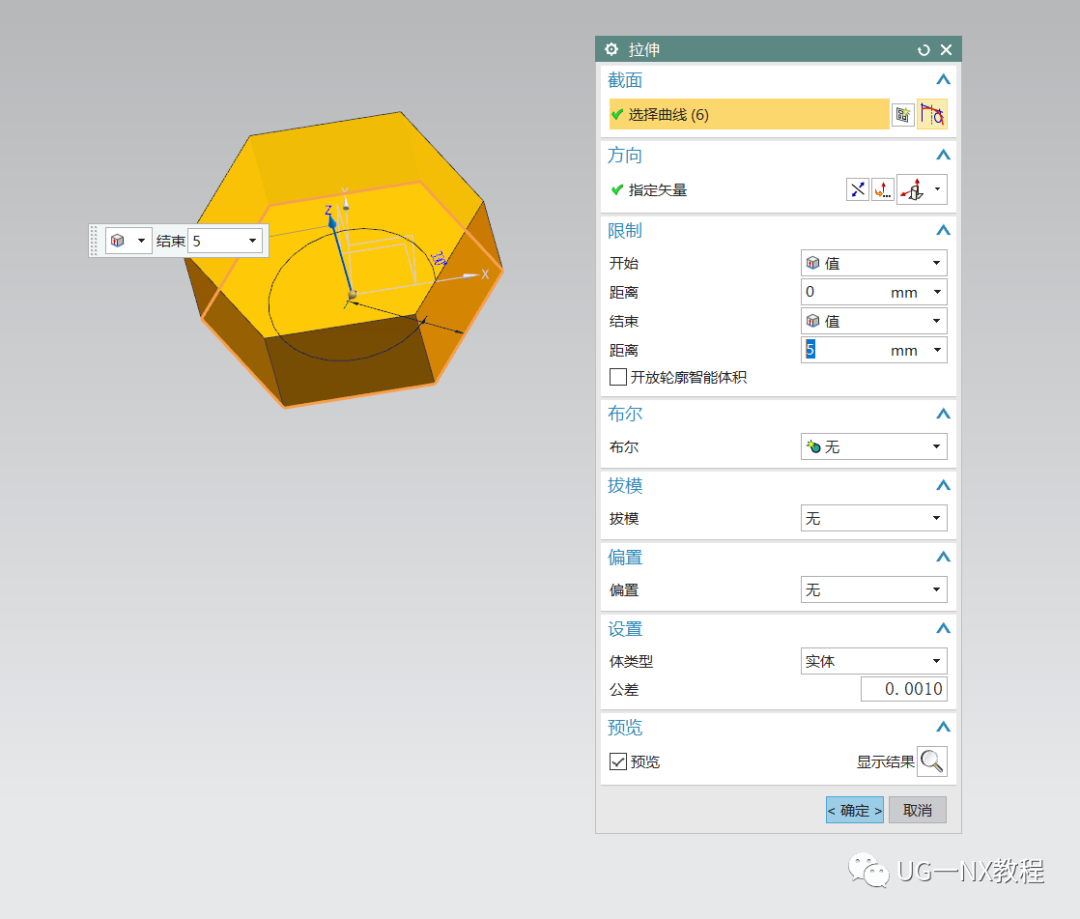

1.打开UG，绘制半径6mm的六边形并进行拉伸5mm

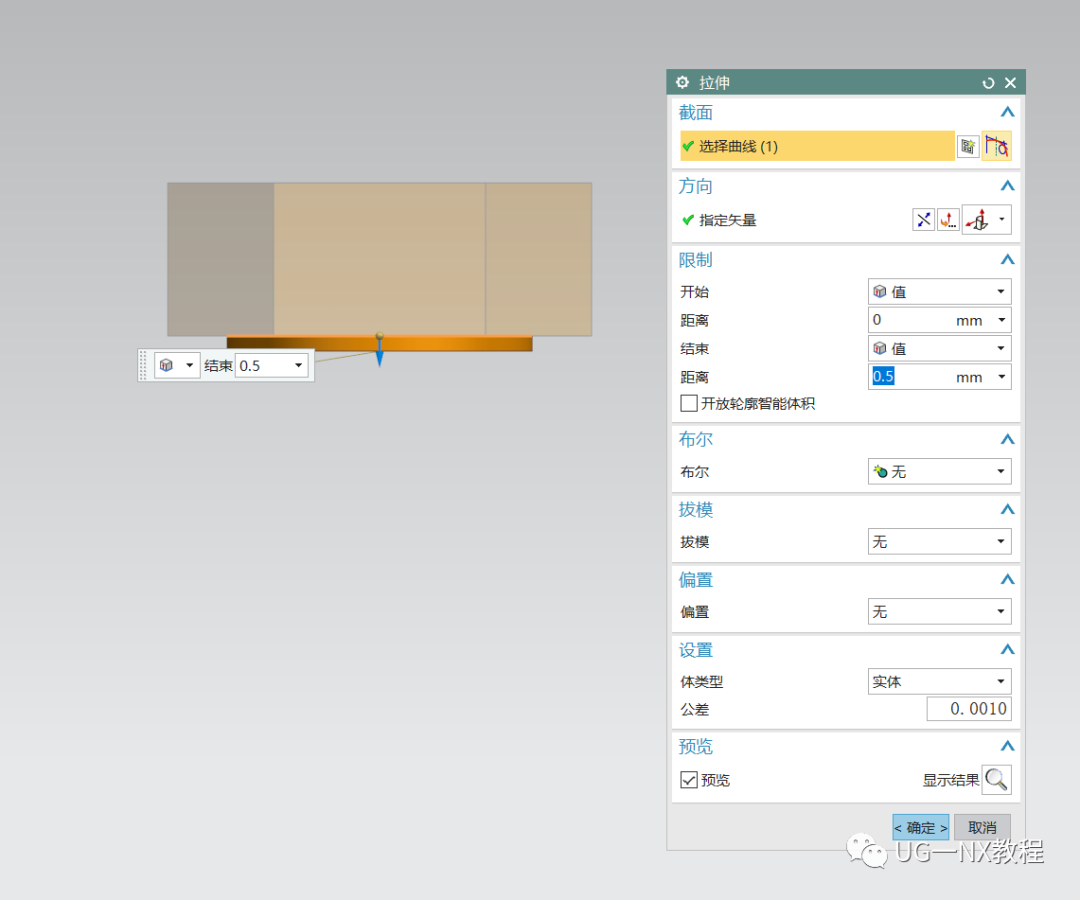

2.在面上绘制一个直径为4的圆，向下0.5

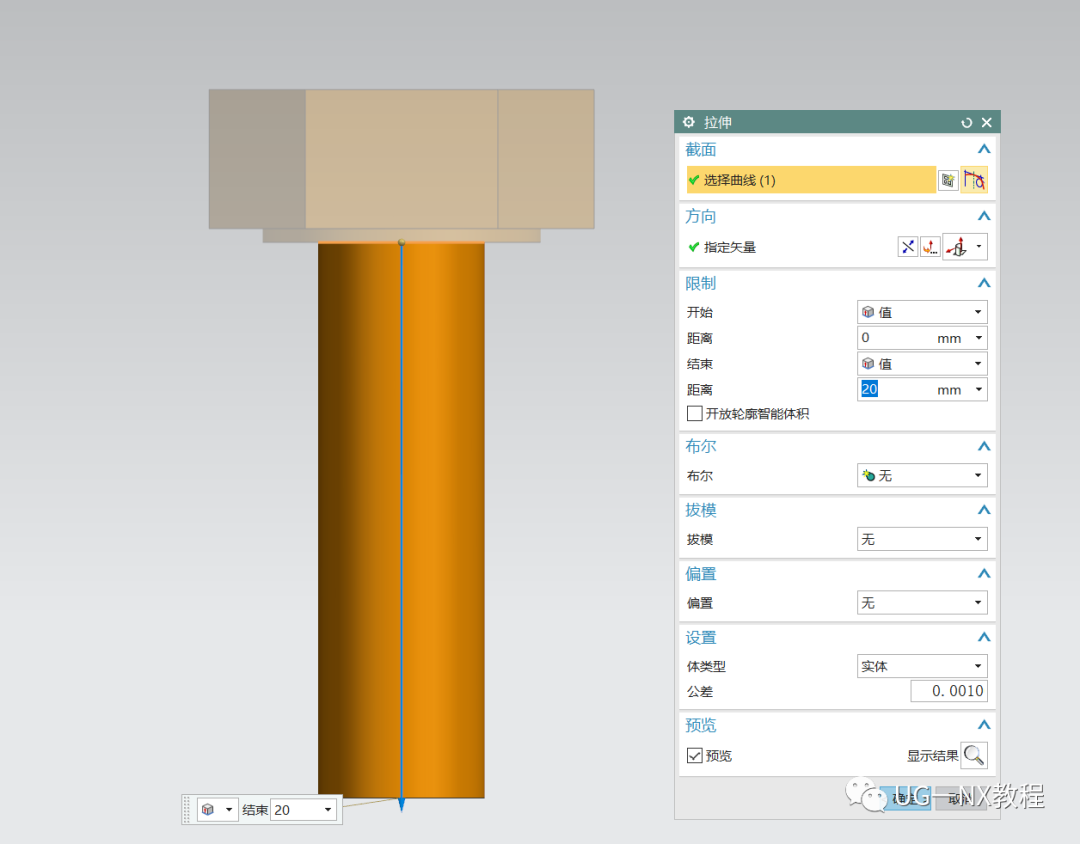

3.再绘制一个直径为4mm,高度为20的圆柱

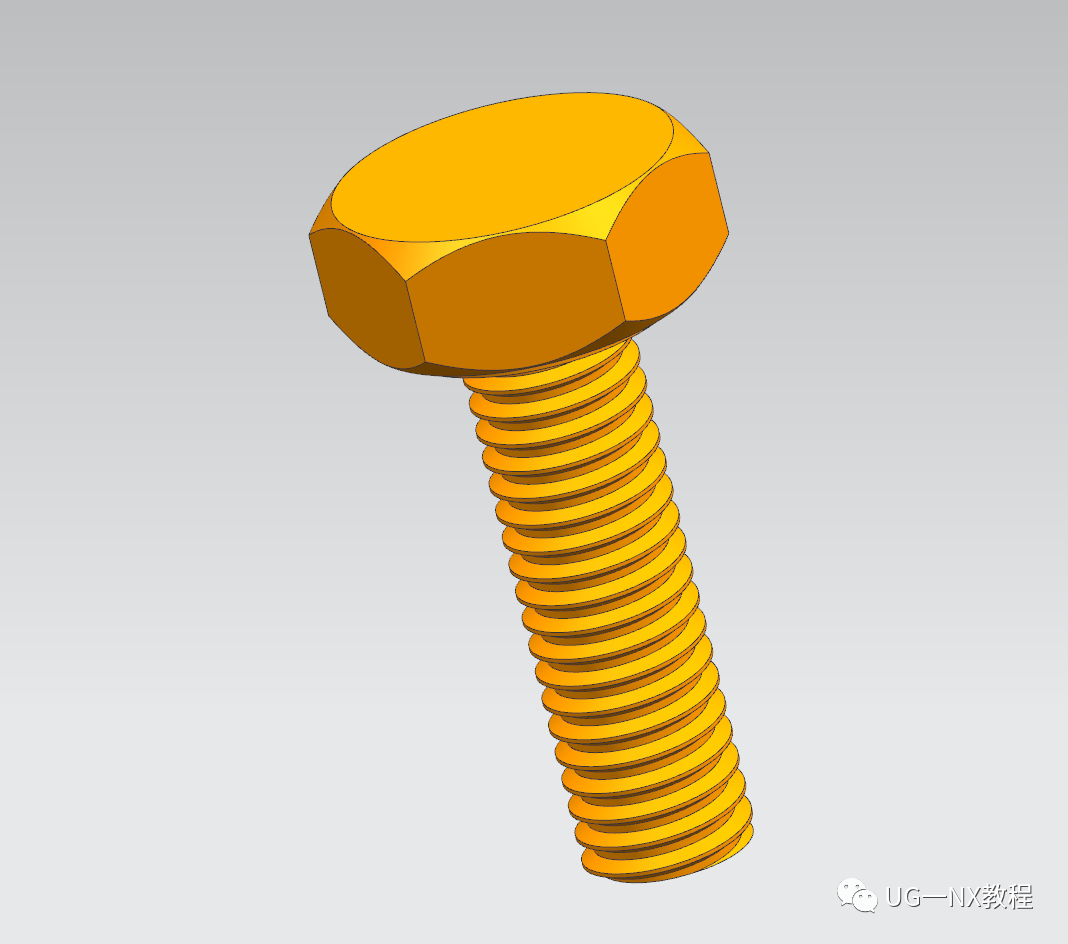

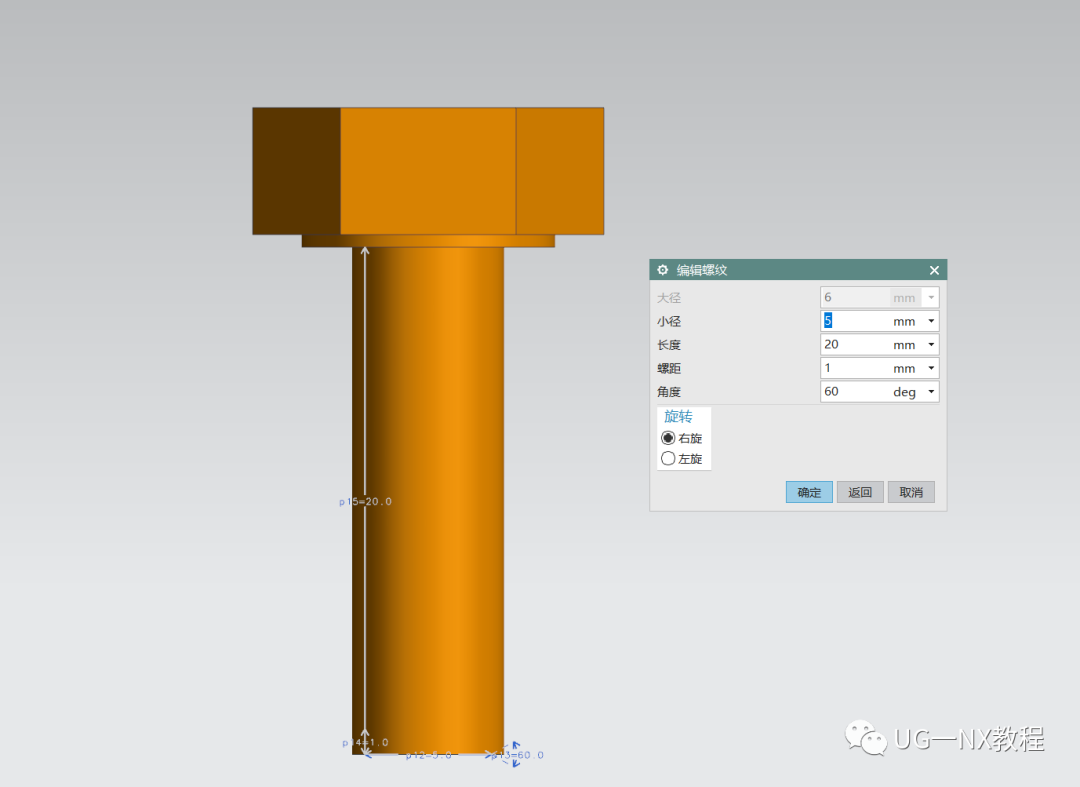

4.接下来，我们只需插入螺纹，设置自己想要的参数就好了

留个小练习，你知道怎么做出这个螺帽效果吗？

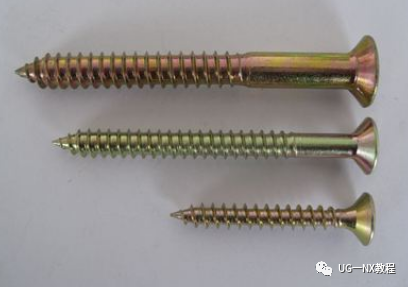

接下来画这种尖尖的螺丝钉

建模过程：

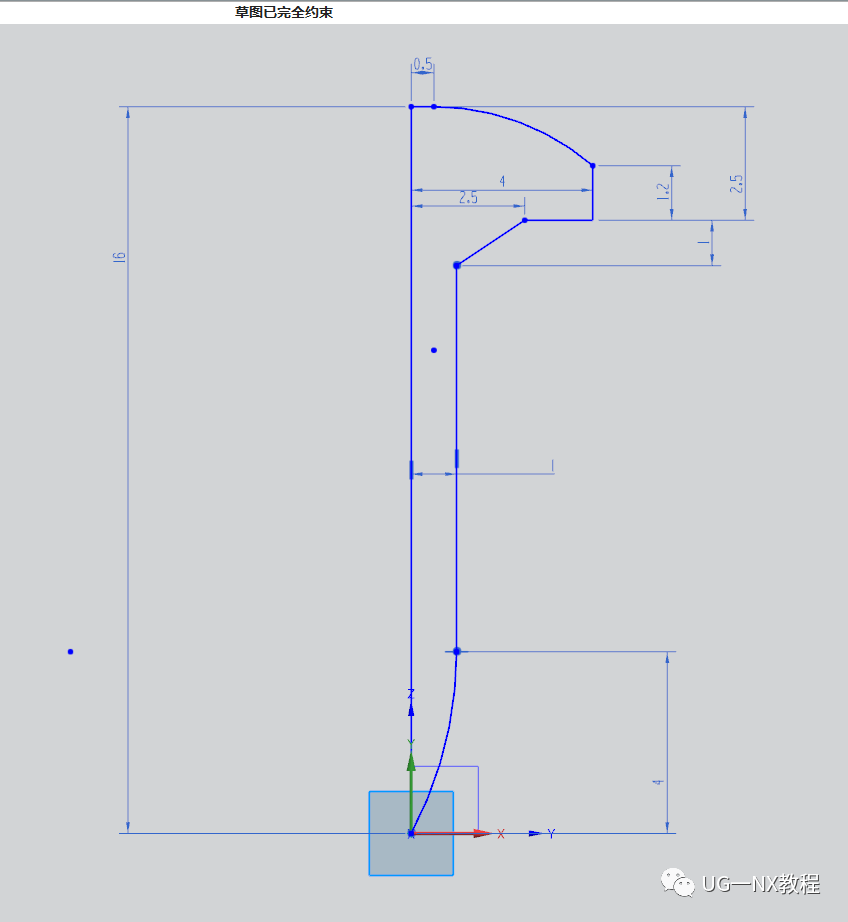

1.打开UG，随意绘制个草图,并进行旋转。

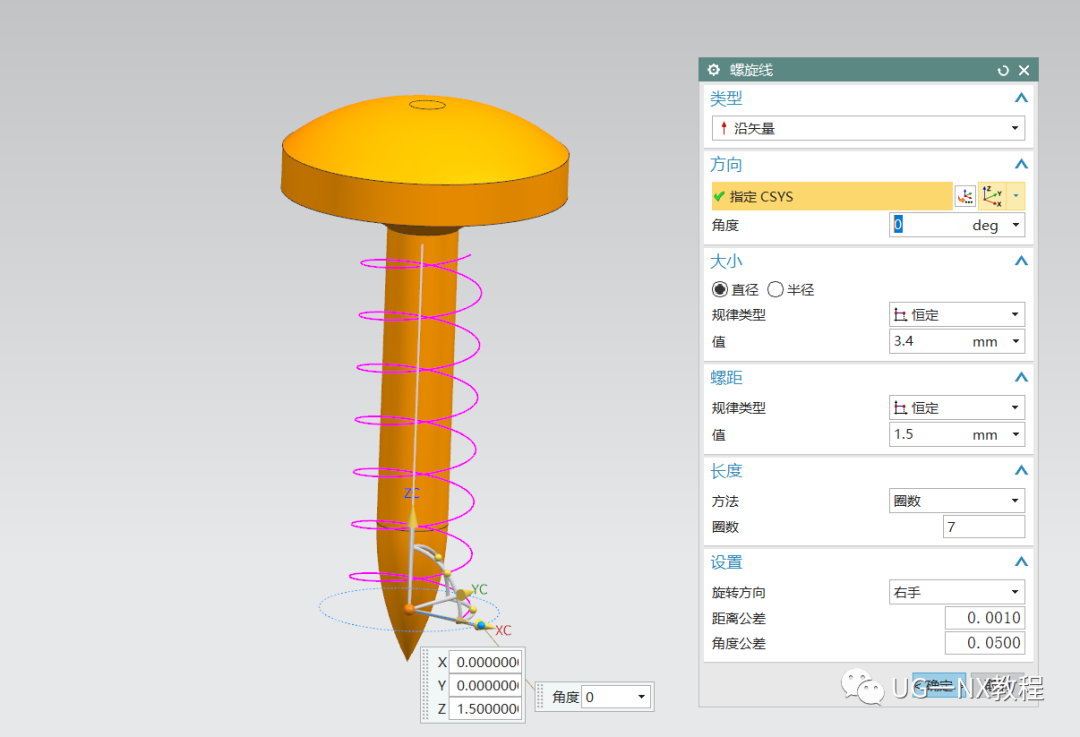

2.创建螺旋线，直径3.4，螺距1.5，圈数为7.距离XY平面1.5.

3.投影曲线到柱面和斜面上。

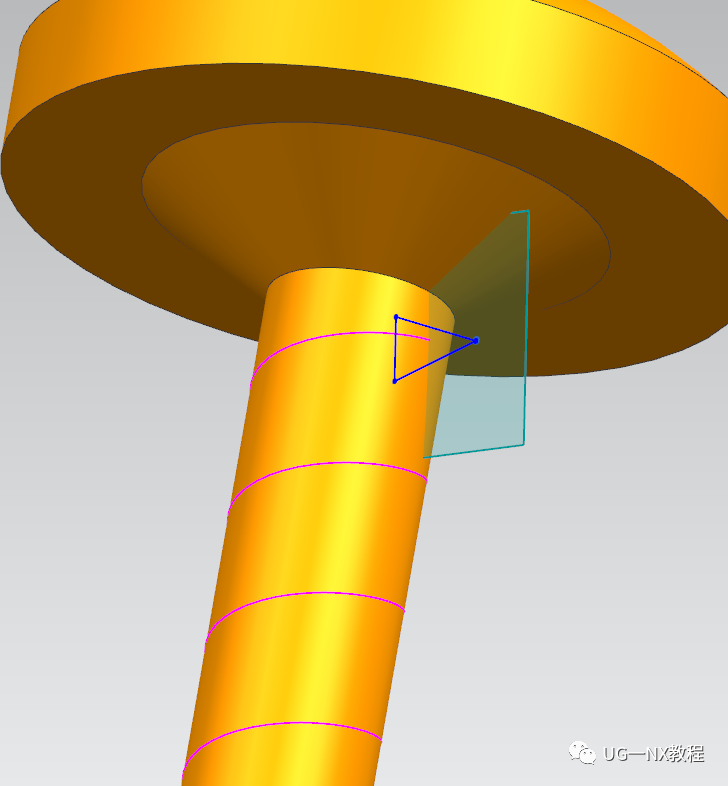

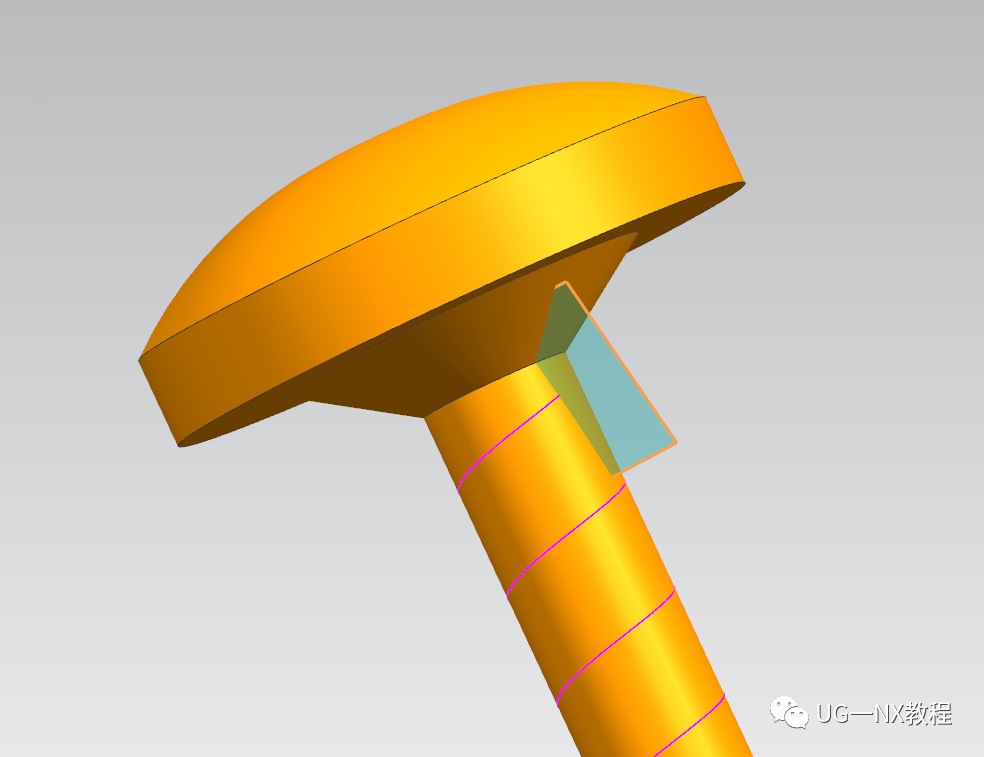

4.创建一个基准面，然后在基准面上草绘出一个三角形。

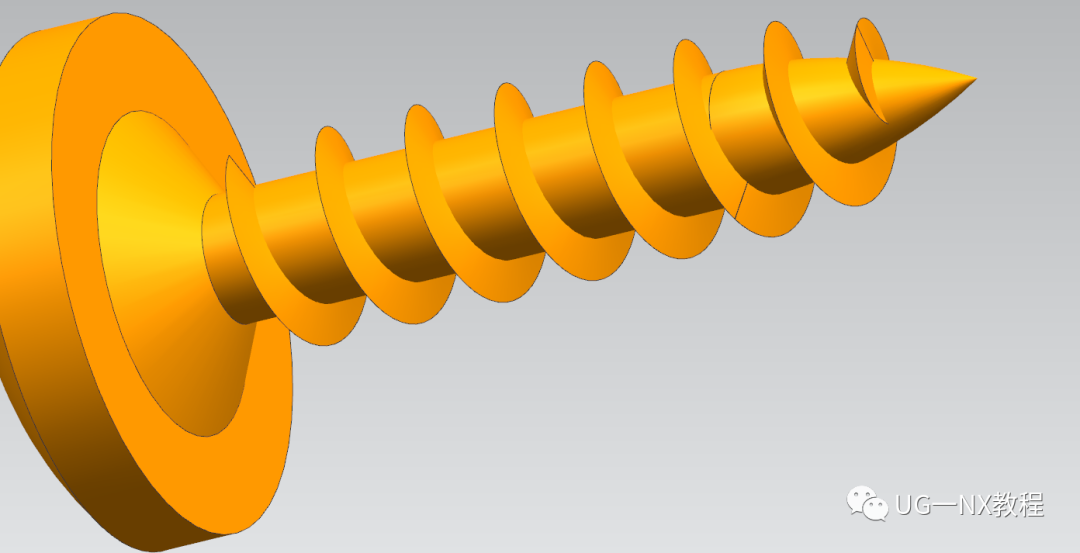

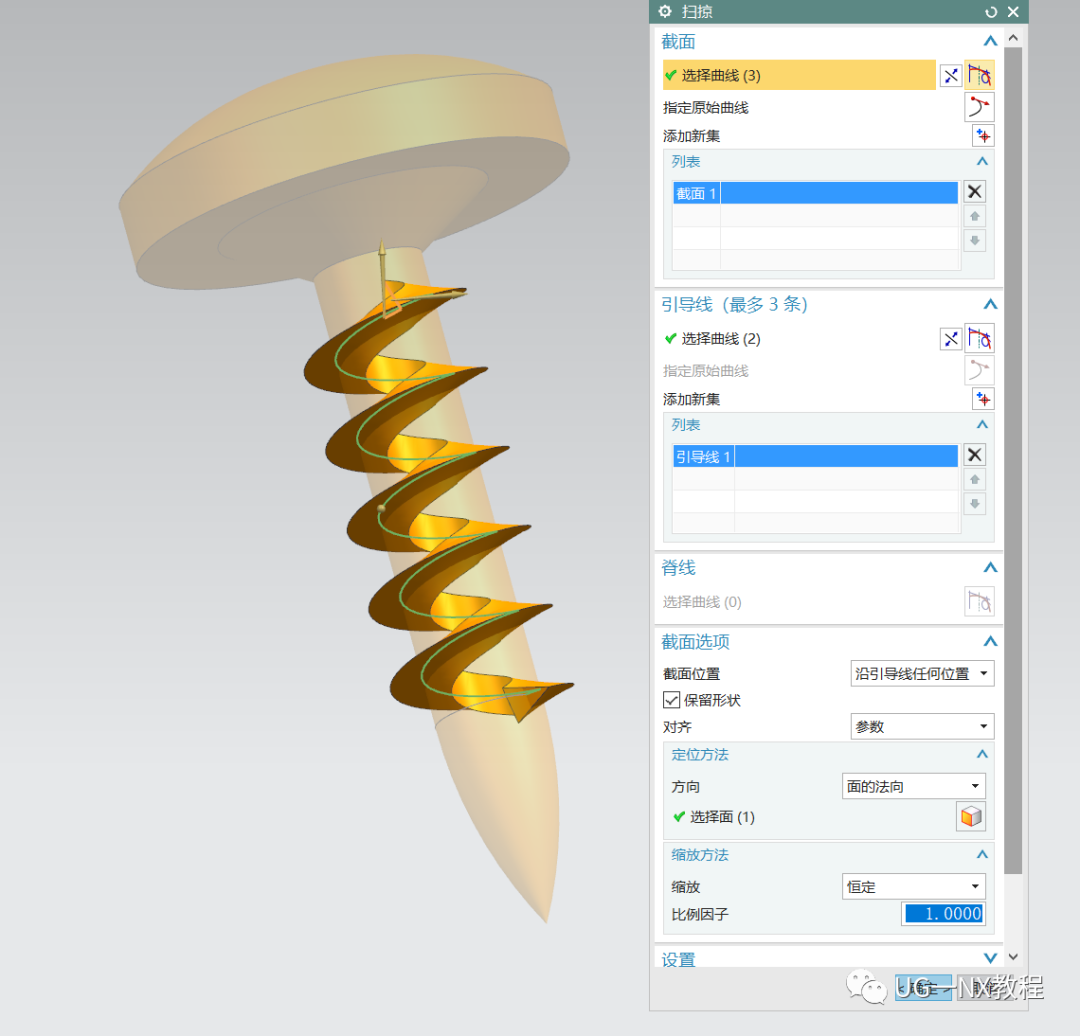

5.进行两次扫掠。

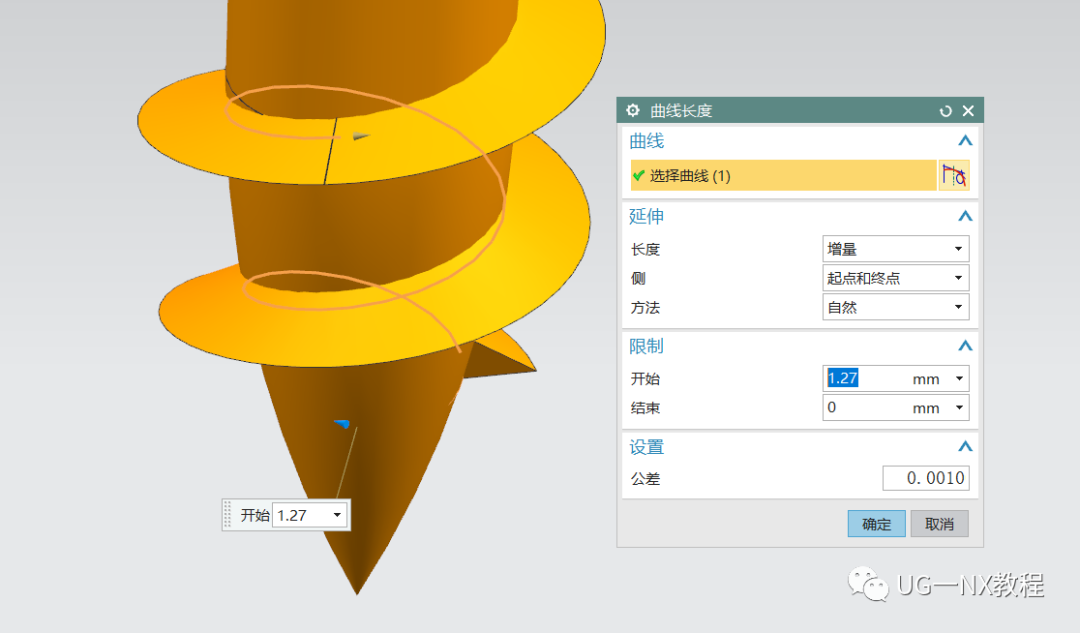

6.接下来做螺纹收尾，先延长投影的螺旋线，只需让曲线进入到旋转体即可

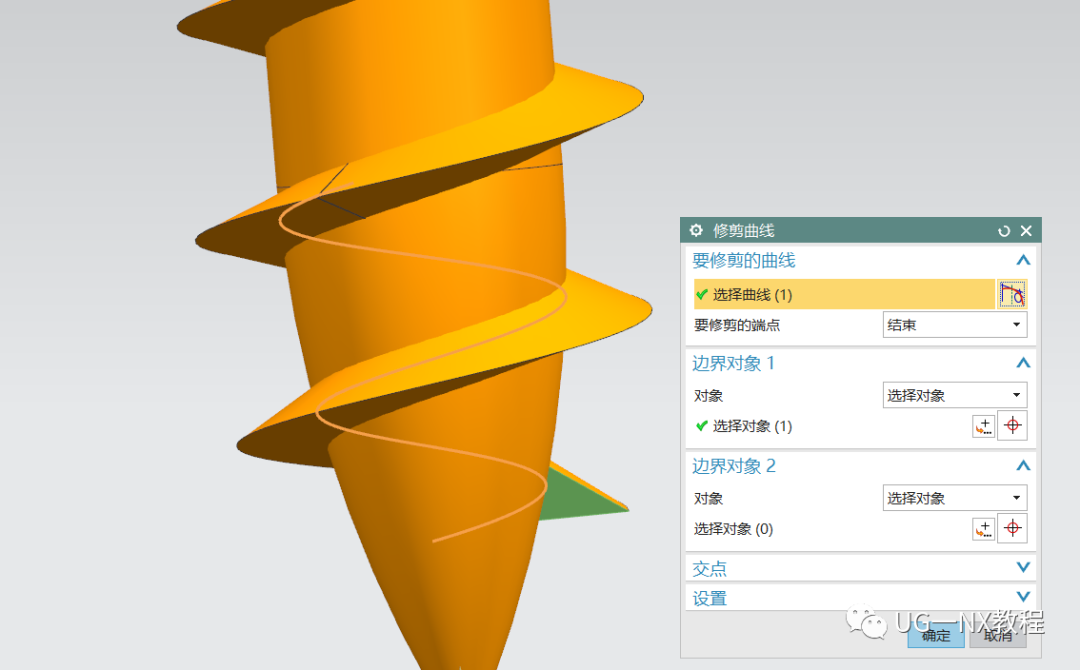

7.如果扫掠选择引导线是整条螺旋线，就可以使用修剪曲线打断

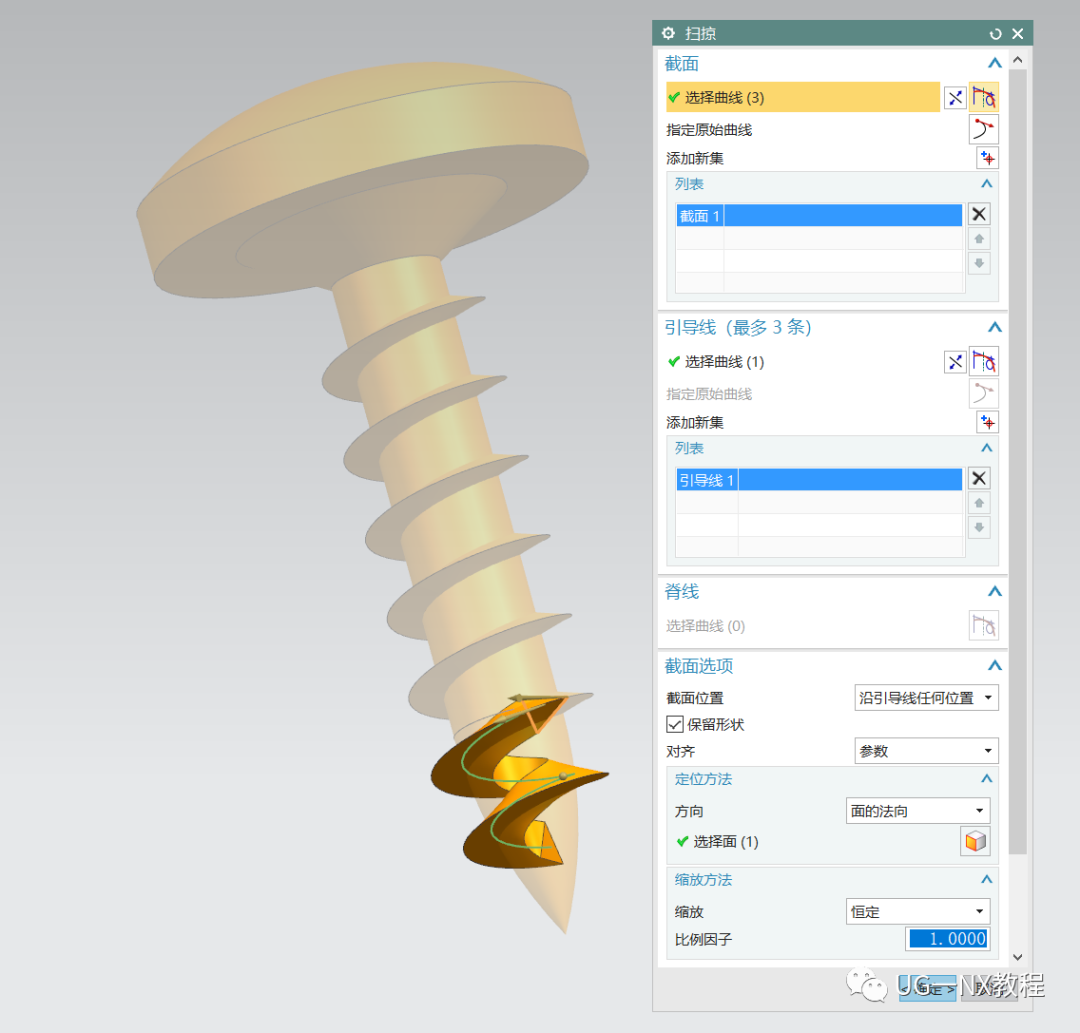

8.进行扫掠，引导线选择延长的曲线即可。

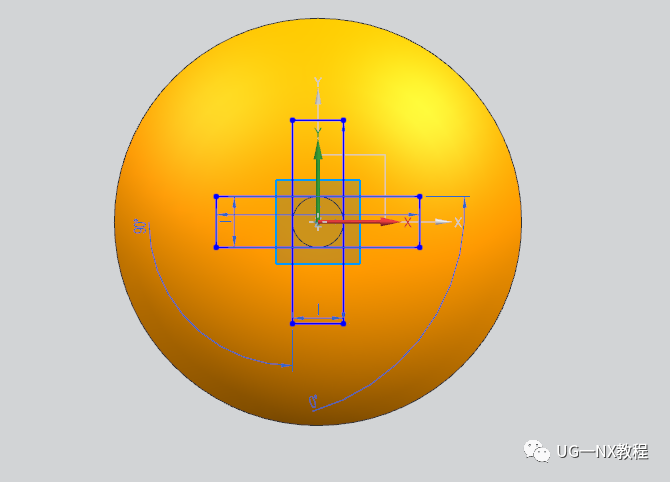

9.在顶部绘制草图，两个长为4宽为1的长方形。

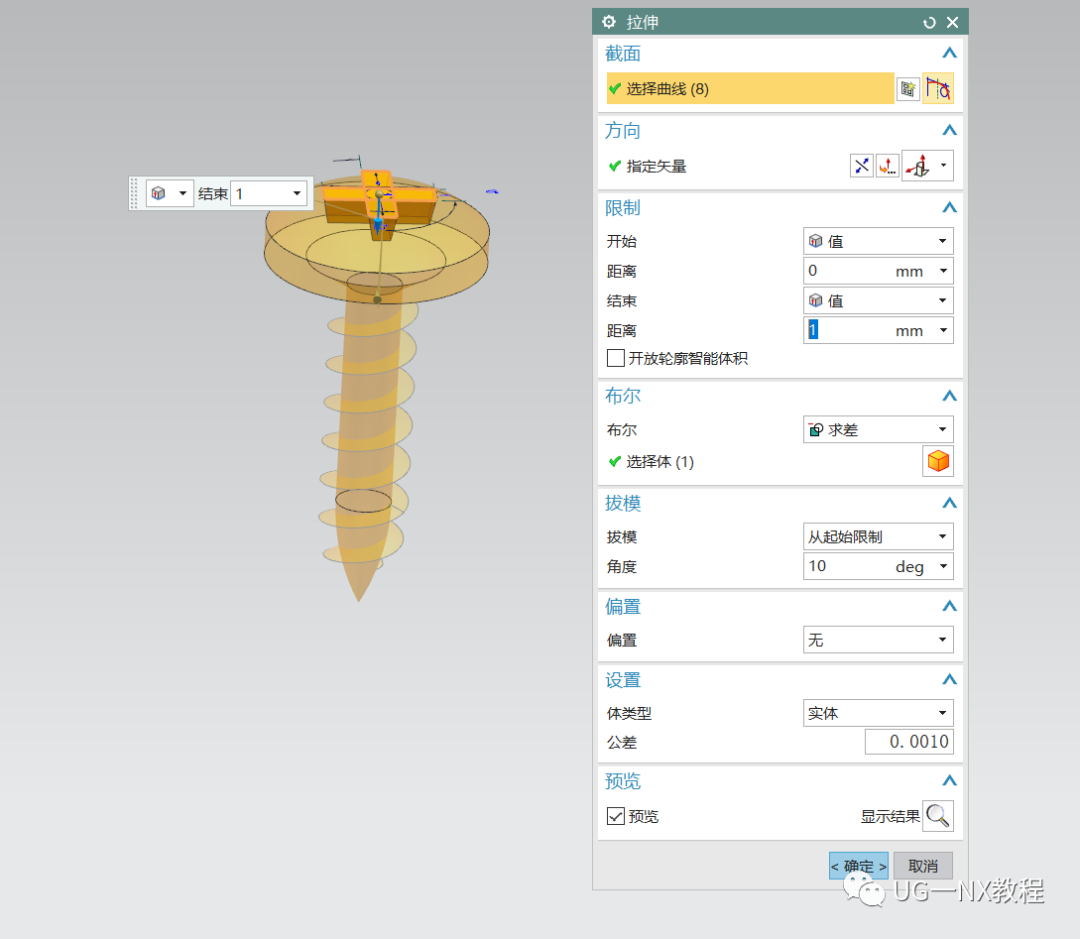

10.拉伸1mm拔模10度求差

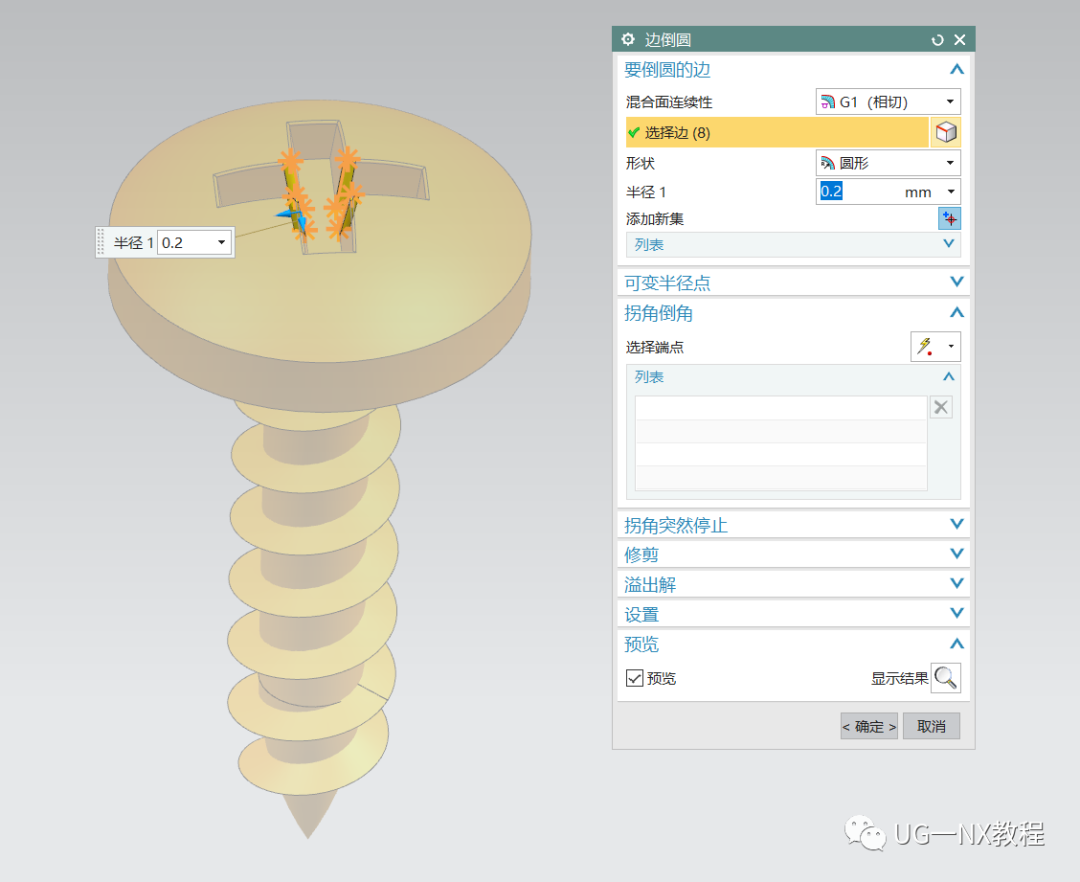

11.进行一系列的倒圆角

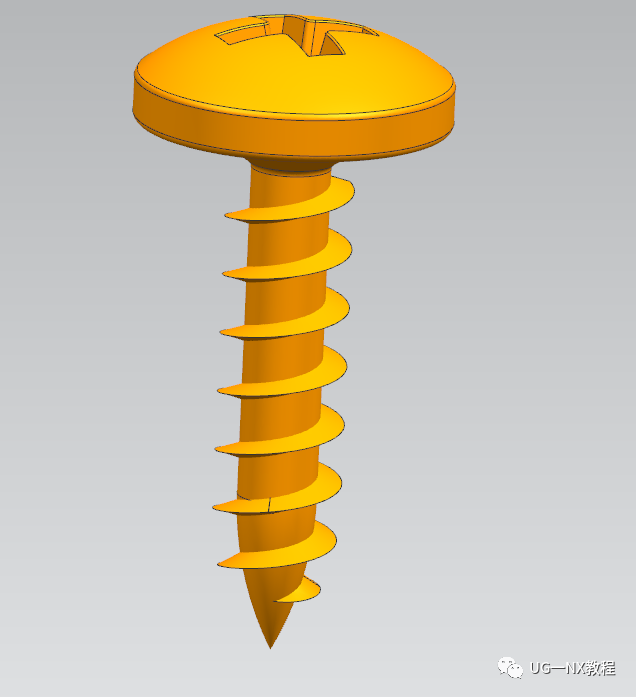

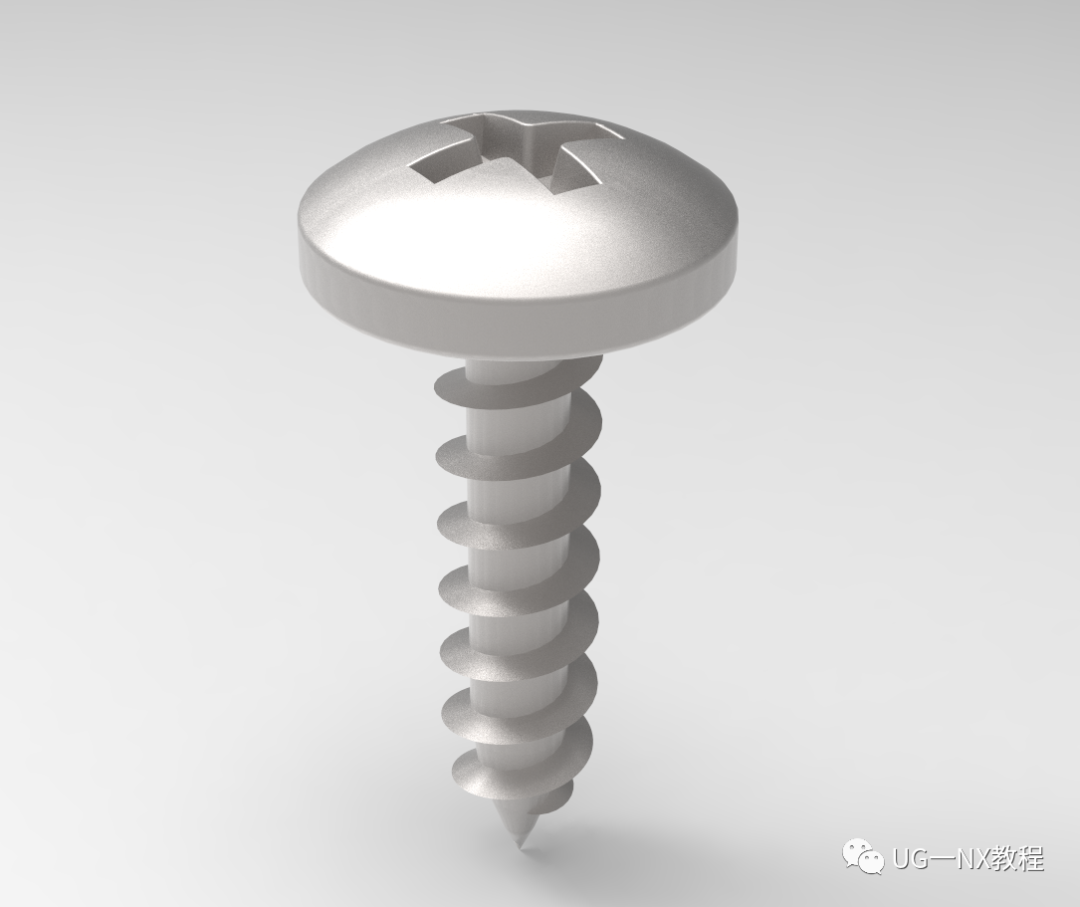

完成
