UG/NX简单建模：编织果篮制作教程

以前我们绘制过一个阵列的果篮，今天我们再来绘制一个编织果篮，这个主要方法还是阵列，那么该如何阵列呢？来看看这个建模方法吧！

建模过程：

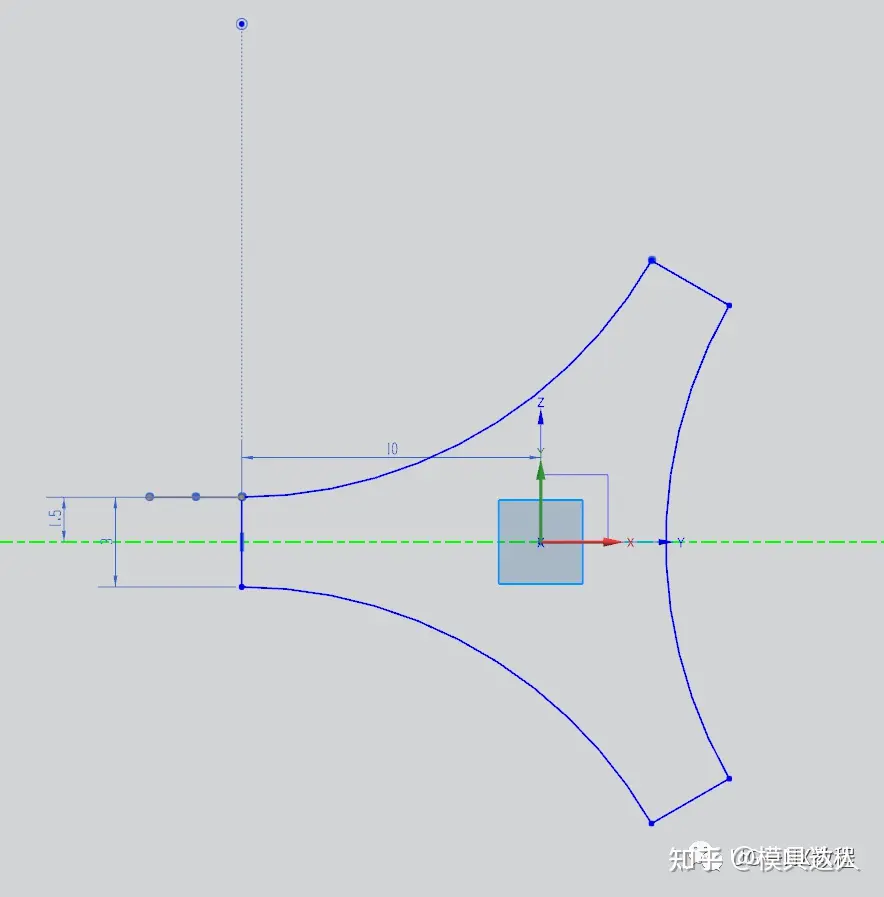

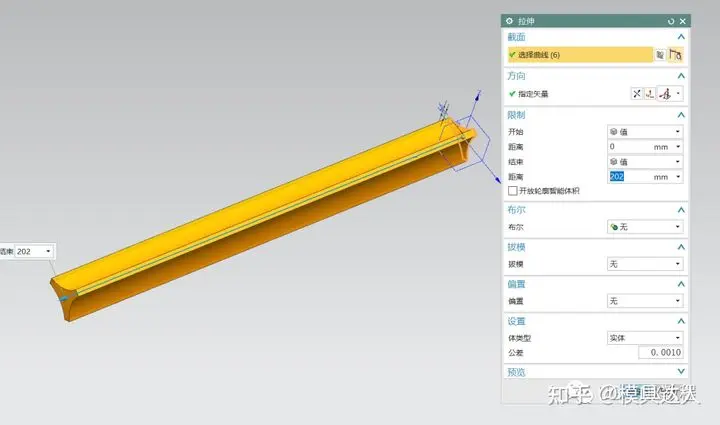

1.打开UG,绘制草图，用阵列线条即可快速完成，草图完成后进行拉伸

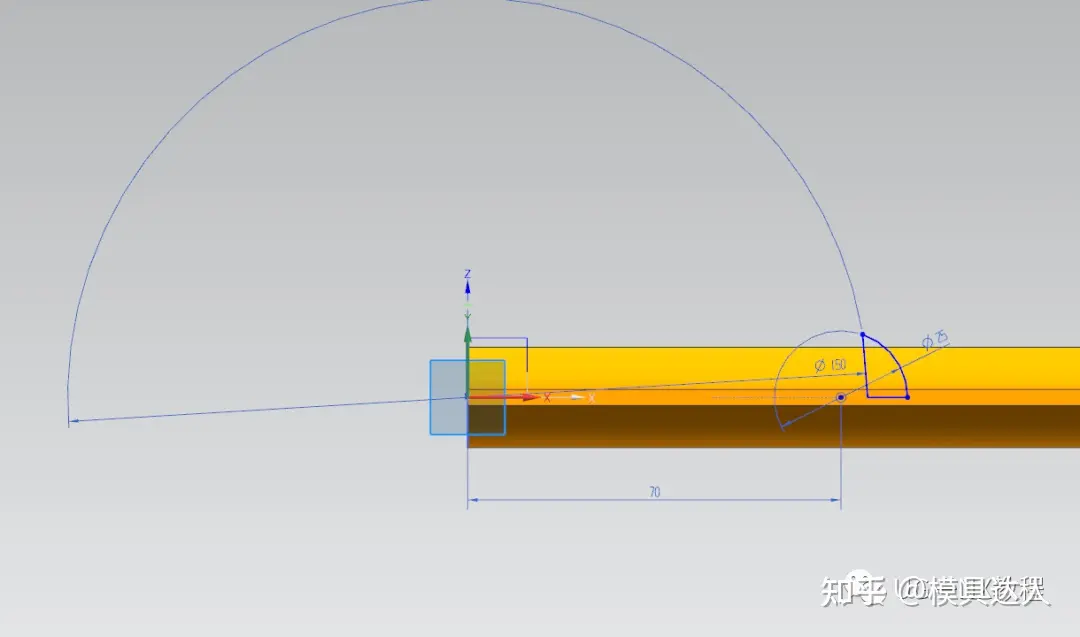

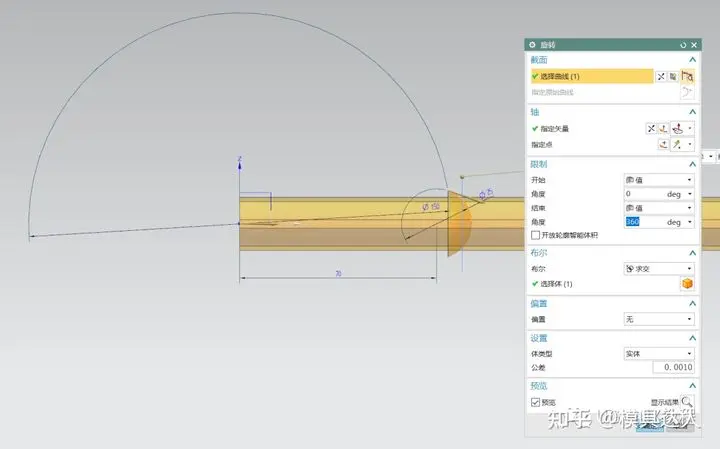

3.在XZ平面即系绘制草图，并进行旋转求交

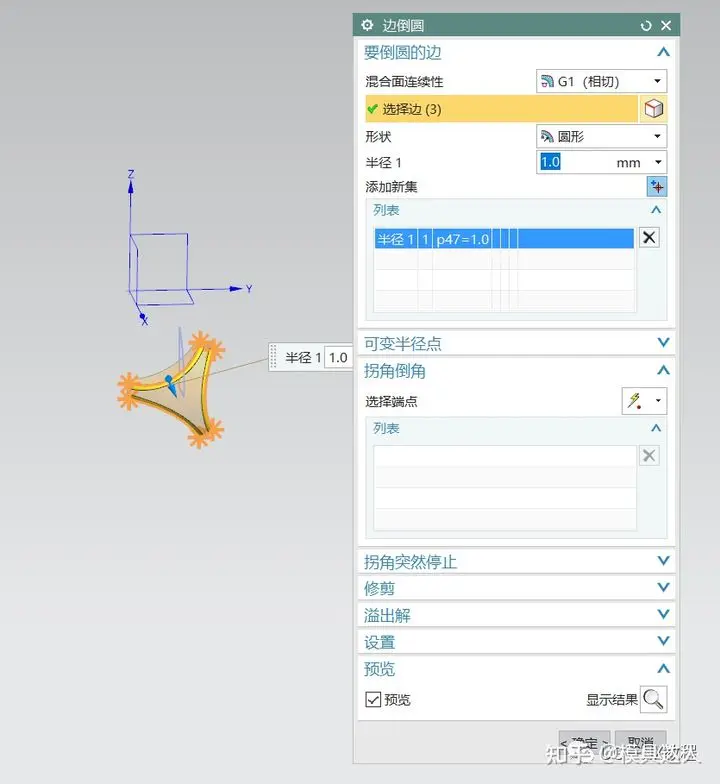

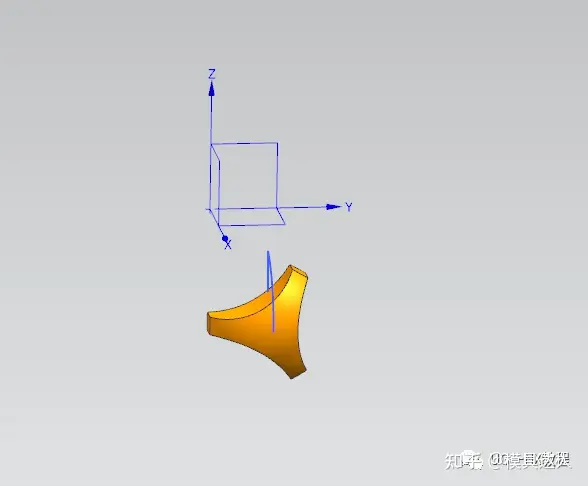

4.得到这么一个体后进行倒圆角

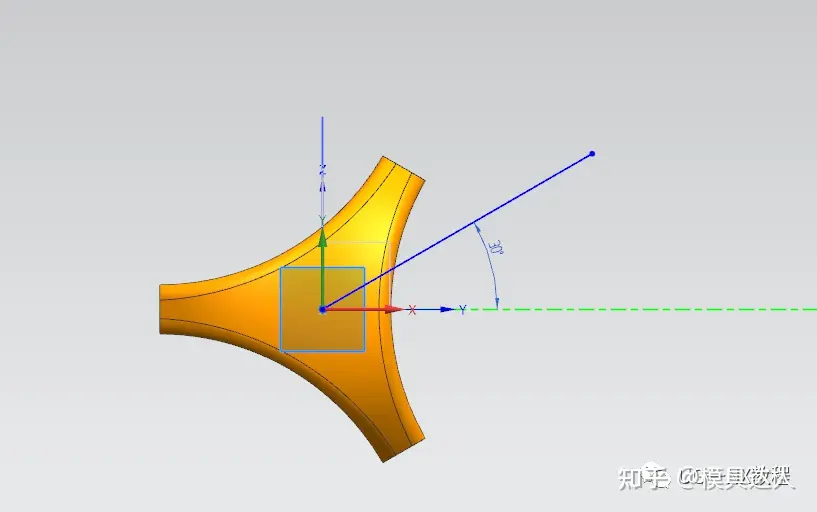

5.在YZ平面绘制一条与Y轴成30度的直线

6.以直线为旋转轴进行圆形阵列

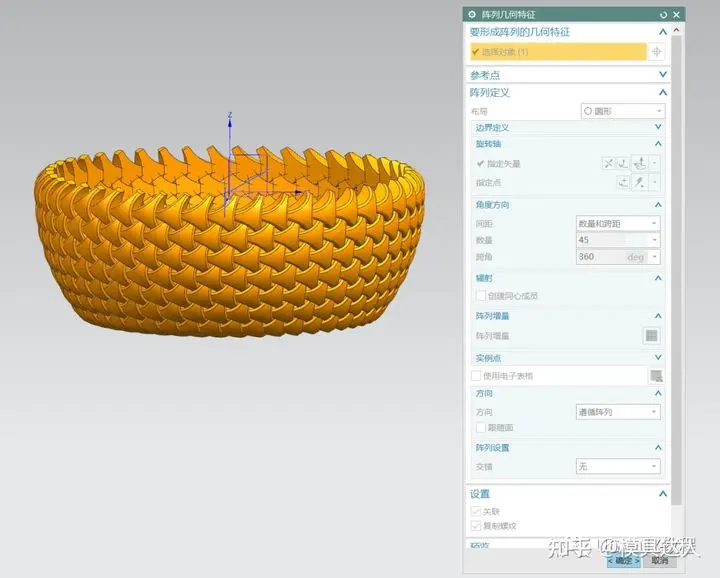

7.将阵列后的体全部合并后再次进行阵列

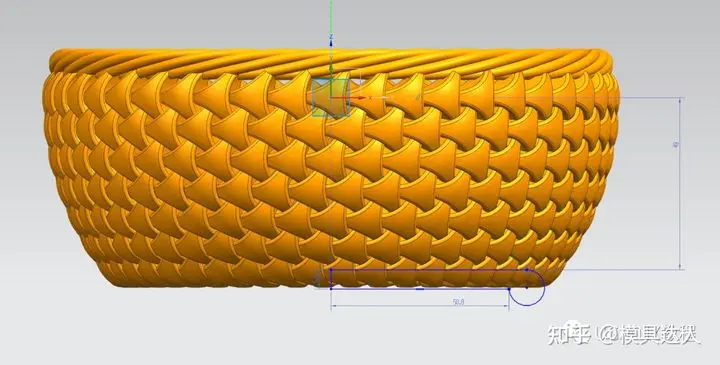

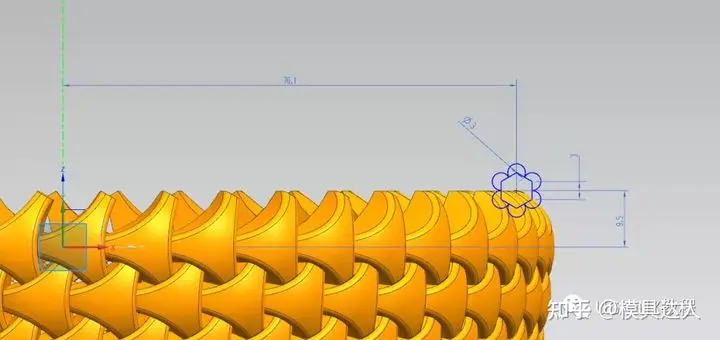

8.果篮的侧壁完成后开始绘制上方的编织藤，首先还是绘制草图

9.通过多边形的中心创建基准面，草图绘制一个圆

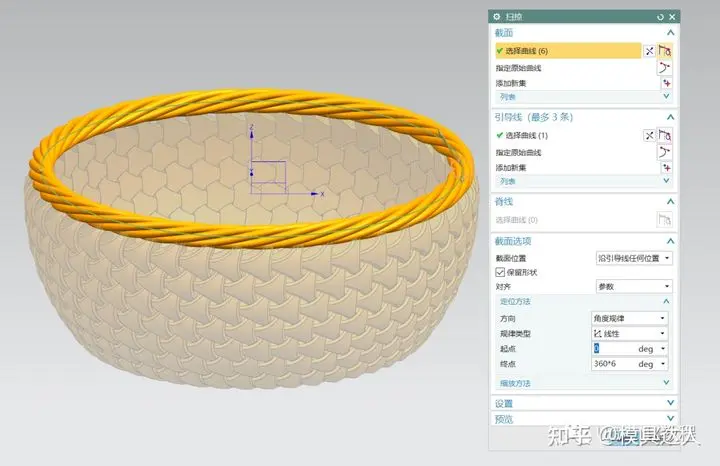

10.使用扫掠命令做出编织效果

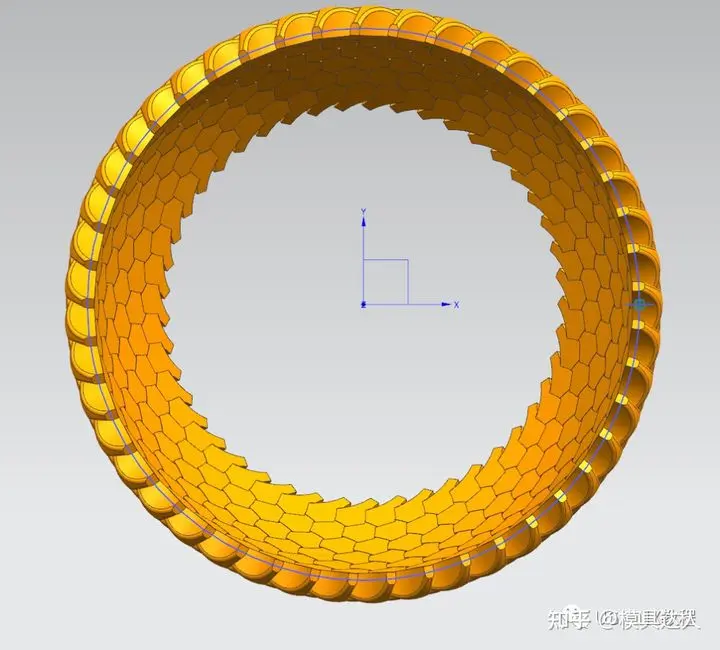

11.求和后来绘制底部的草图

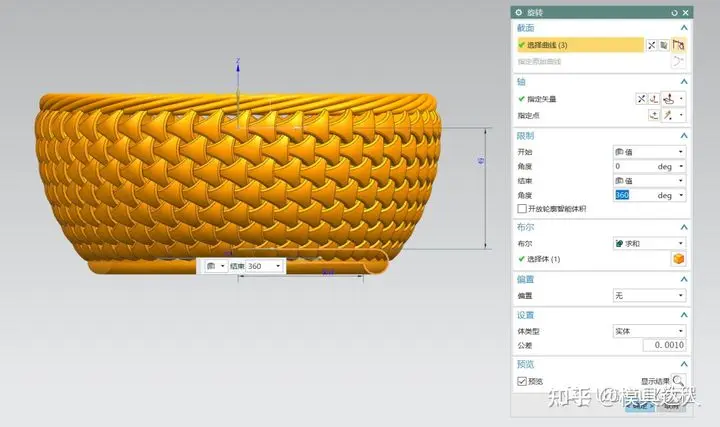

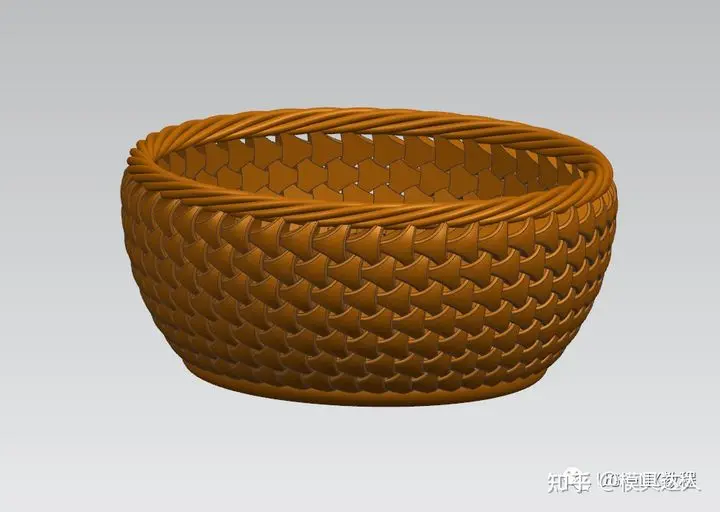

12.最后一个旋转就完成了，整体说了还是不难吧！
