UG NX线圈绘制技巧：实现完美连接

环形线圈是由铜丝缠绕到圆环的磁铁块上通电形成磁环电感，它既然是一根铜线缠绕上去的，那么在建模时，就不能画一个圈进行阵列，如何做出螺旋缠绕的样式呢？来看看这两种方法：

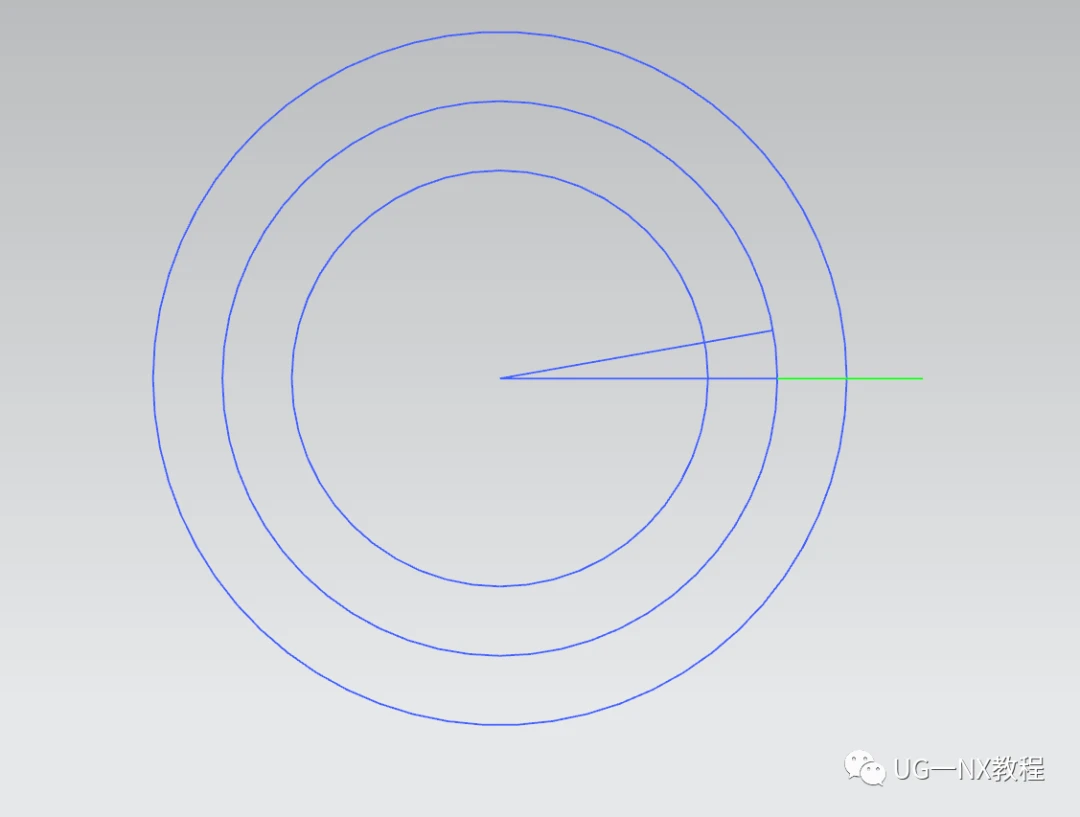

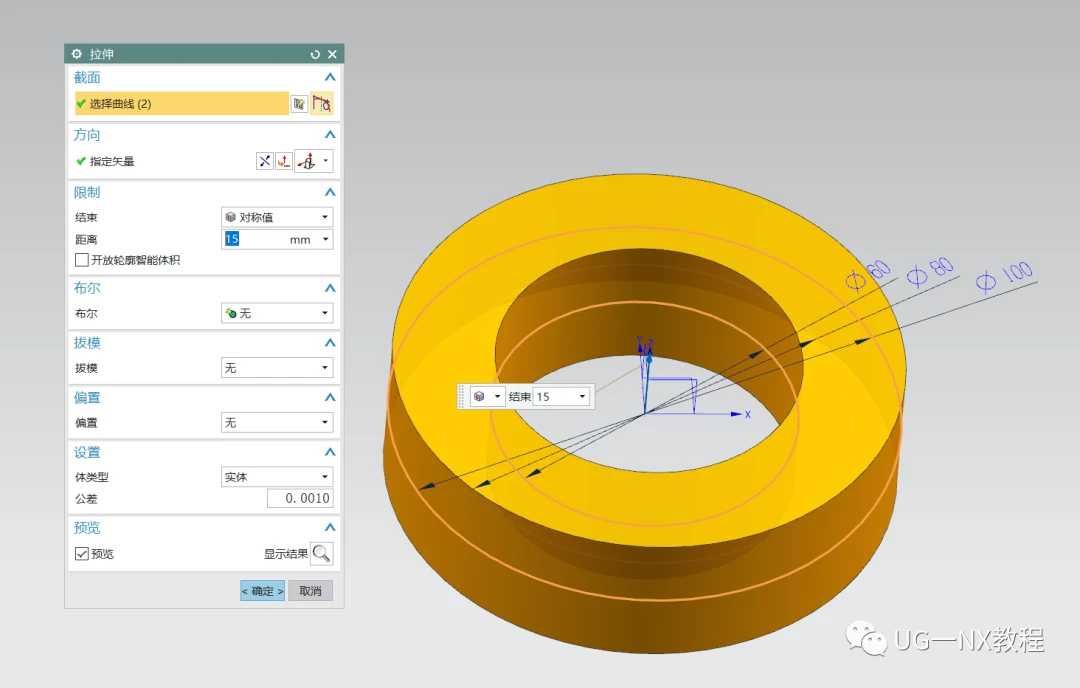

    建模过程：  1.打开UG,草图绘制三个圆，然后拉伸倒圆角。

 2.利用中间的圆做脊线，生成螺旋线

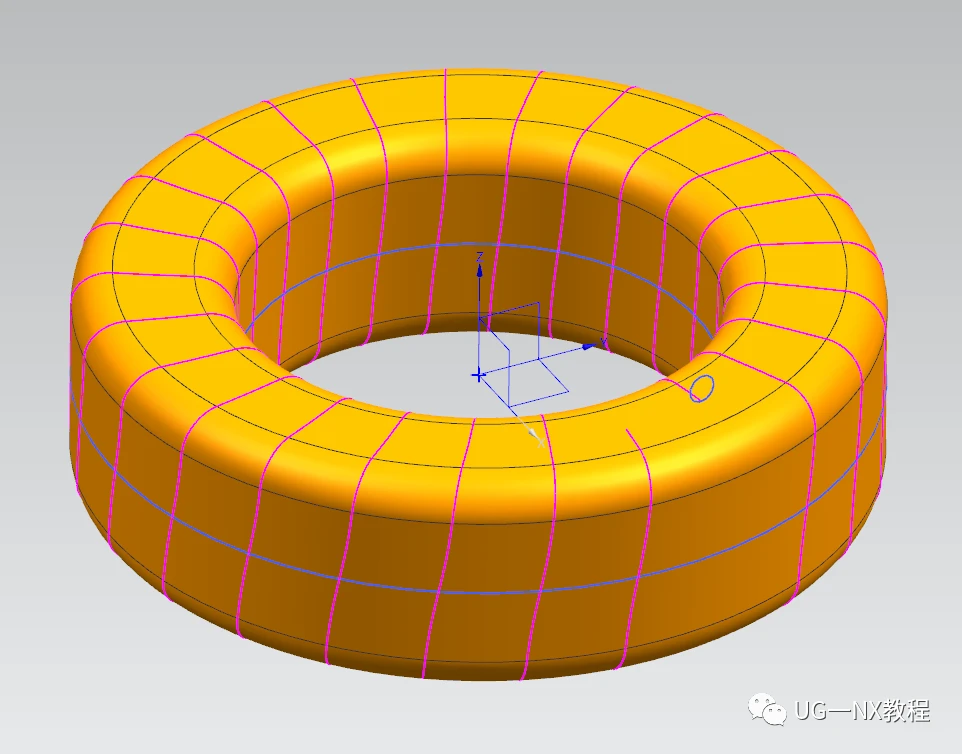

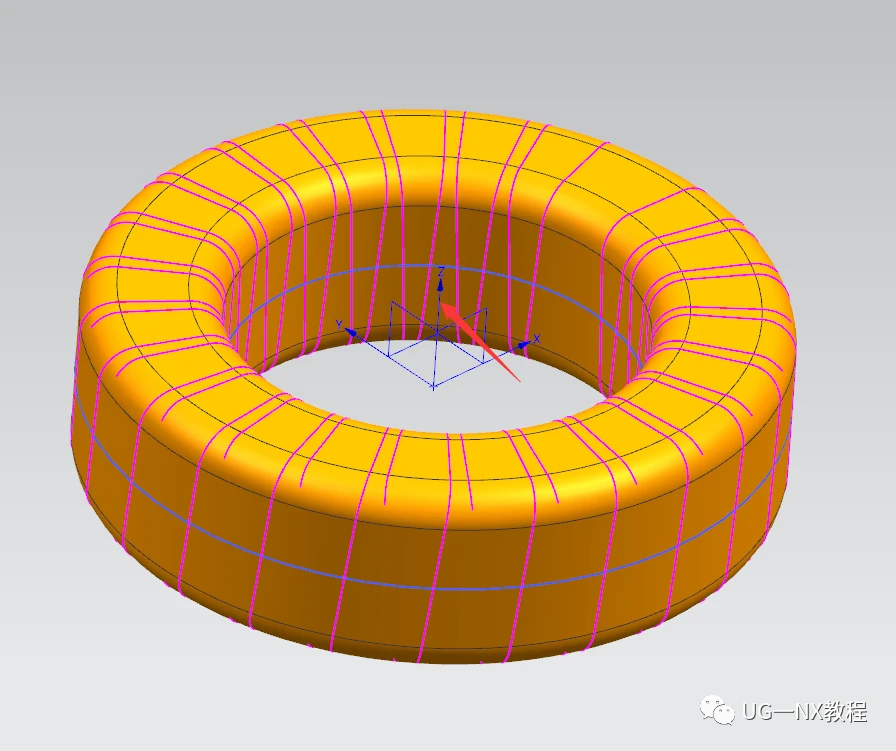

 3.如果朝向Z轴进行投影曲线的画会是断断续续的线

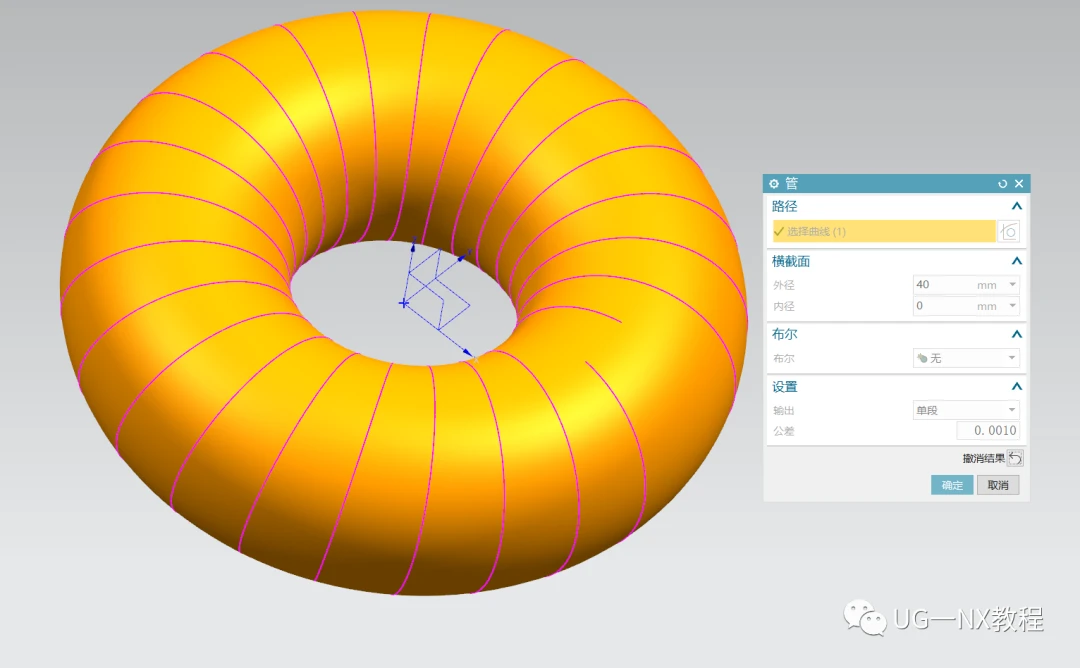

 4.那我们可以换个思路，不使用投影曲线，直接利用草图1的中间圆做管道，大小适应螺旋线直径

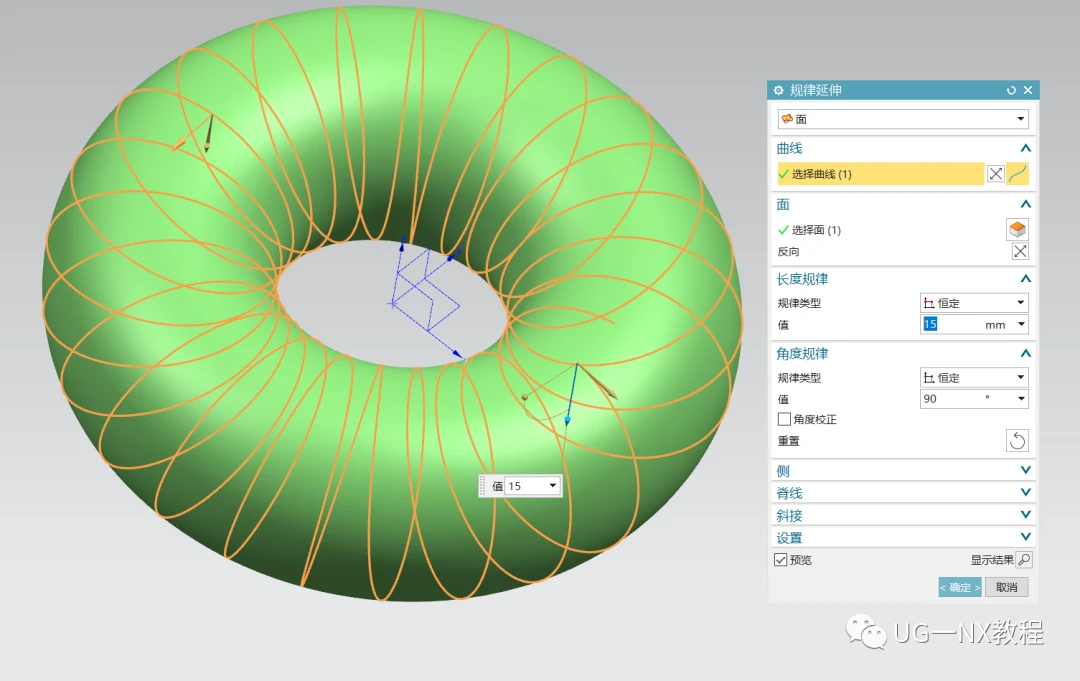

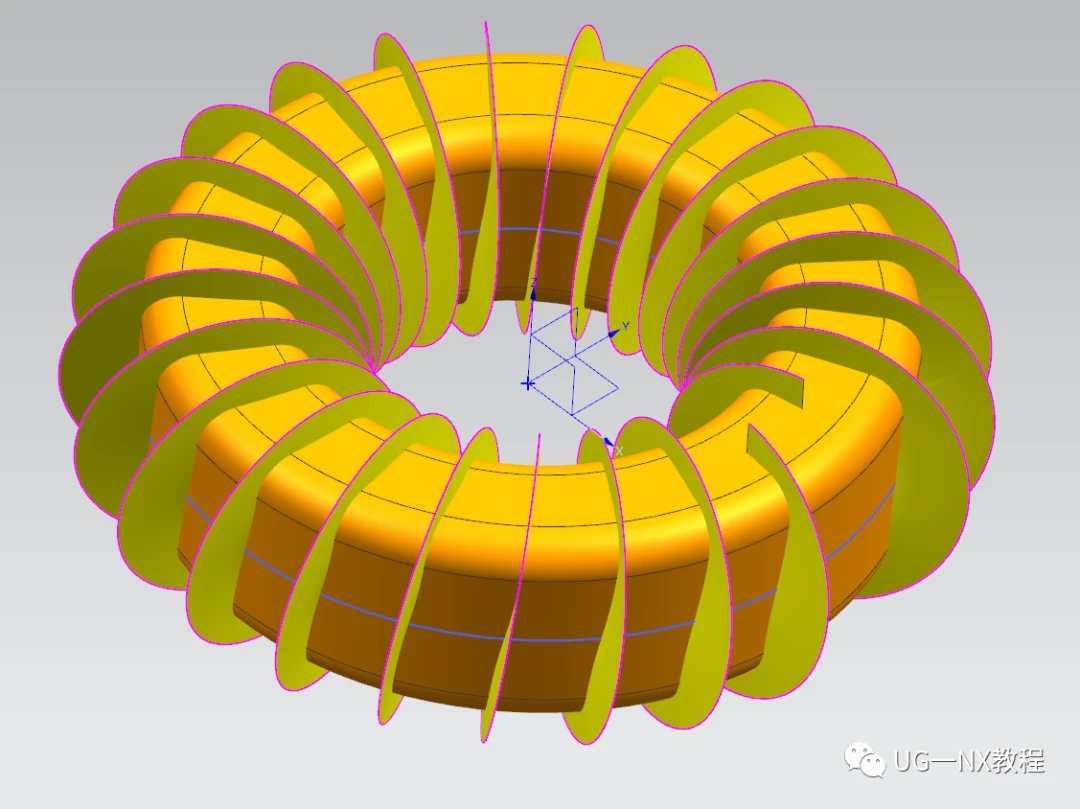

 5.然后将螺旋线在面上进行规律延伸，延伸方向为内侧，删除管道后的样式如下。

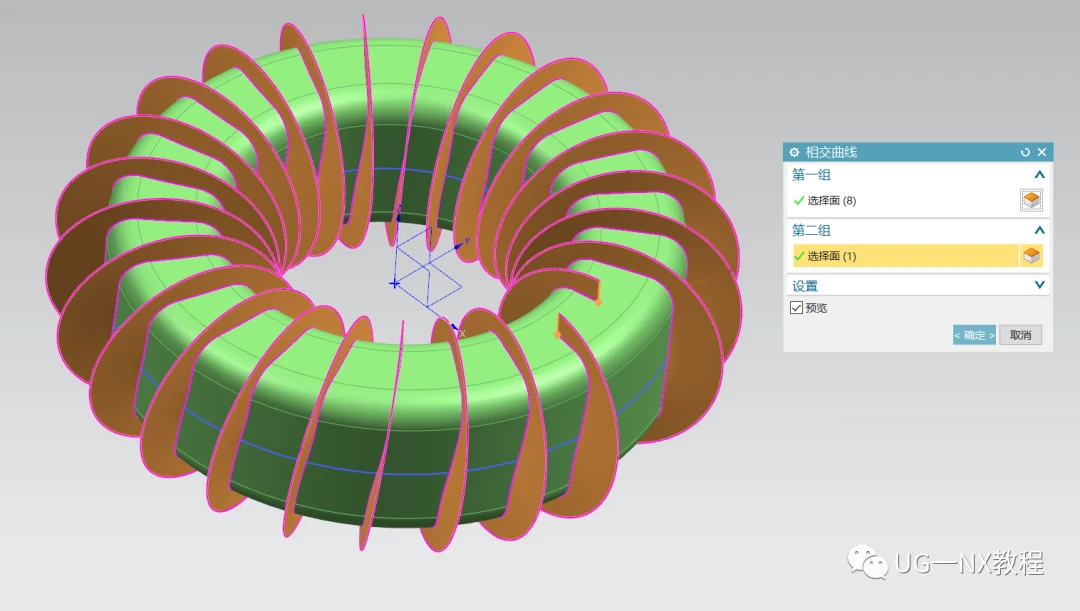

 6.这样的样式出来了，现在可以找出它两的相交线了

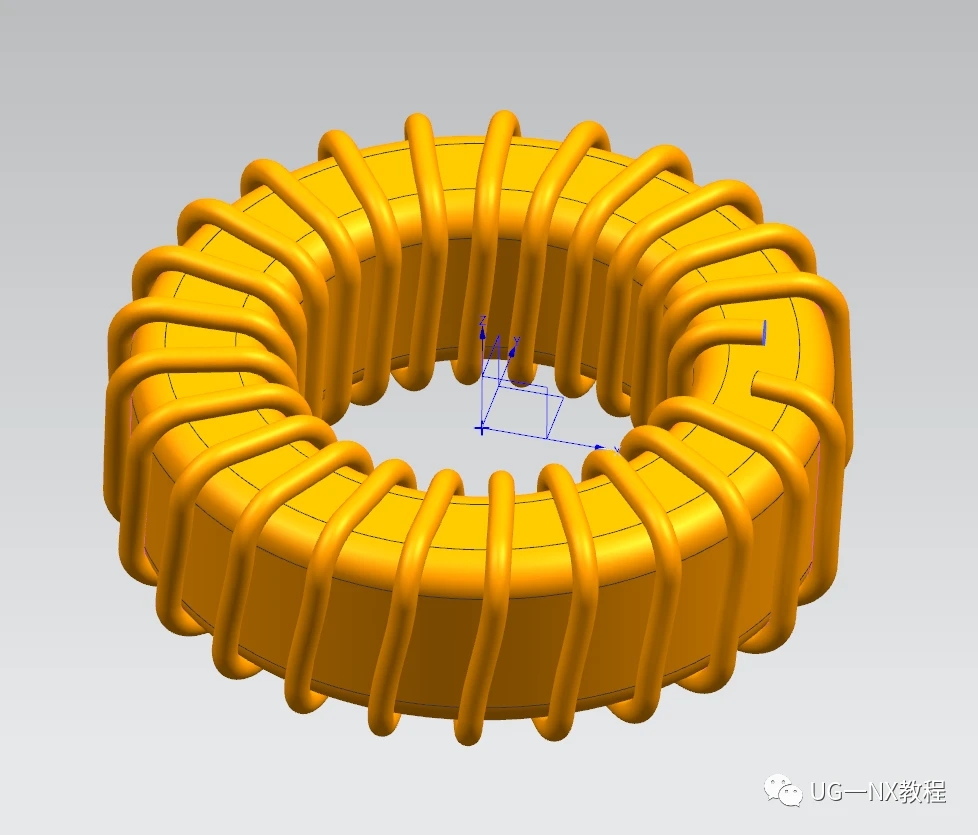

 7.最后在相交线的末端绘制草图圆进行扫掠就不会让管和环干涉了。

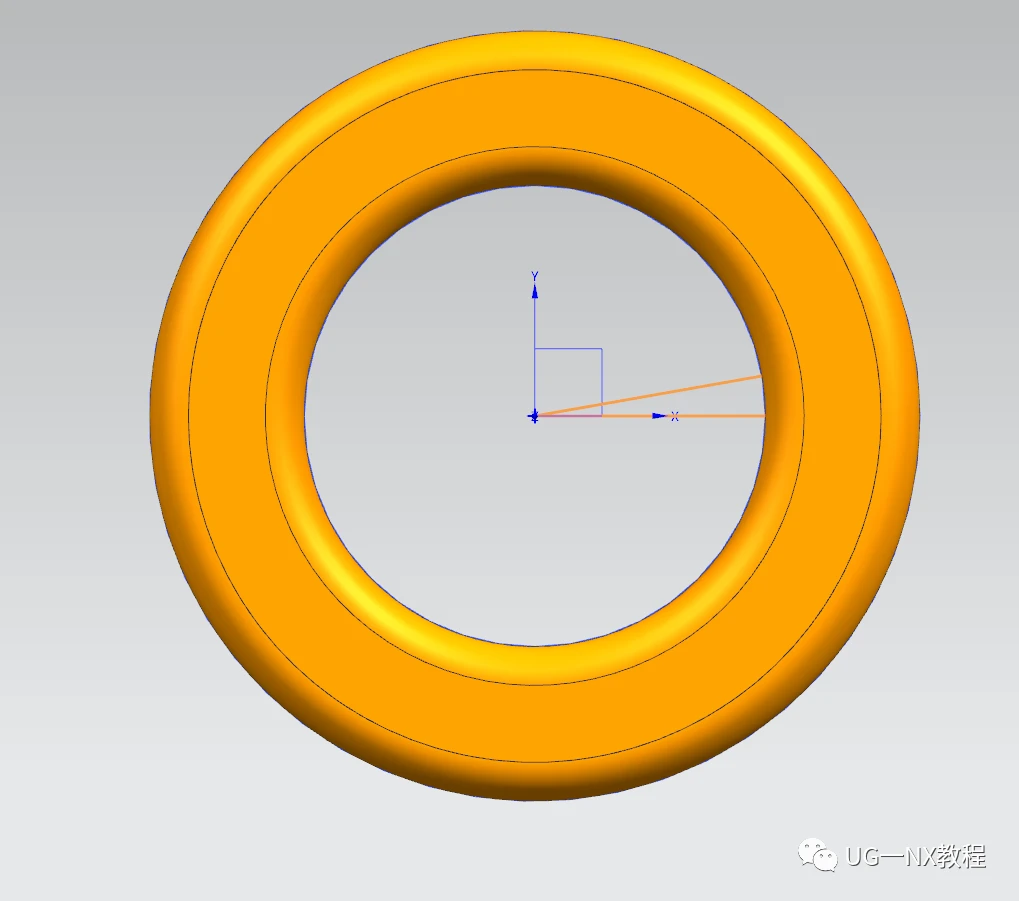

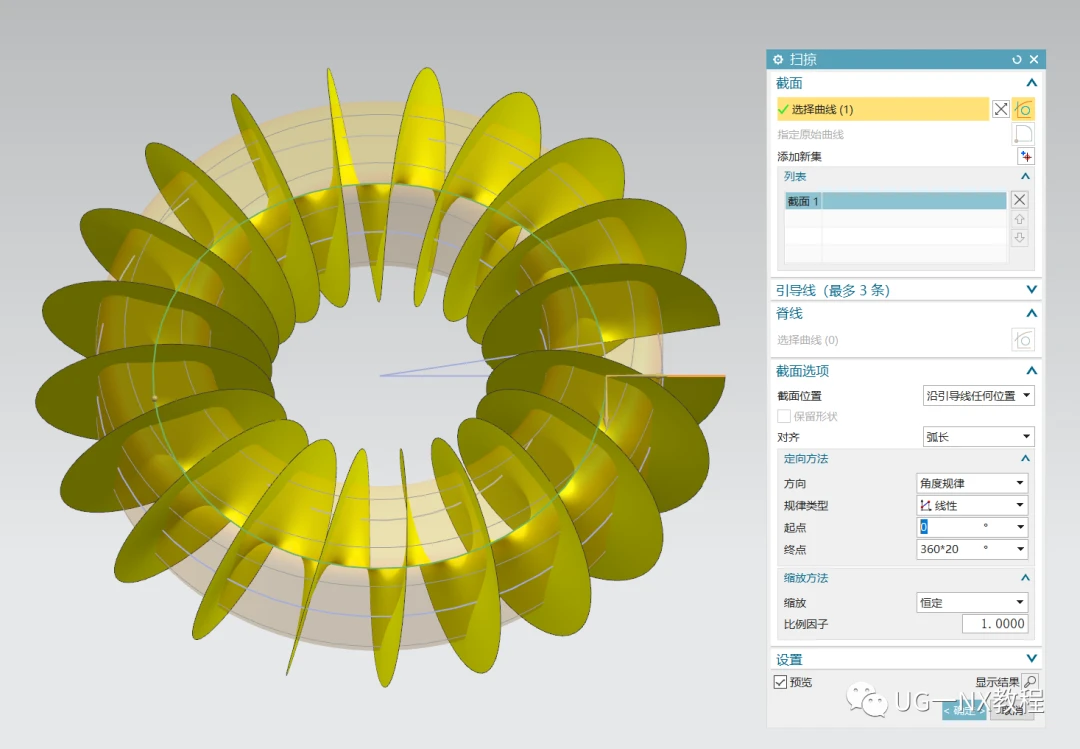

 除此外，还可以利用扫掠来完成相交曲线的片体构建，打断草图做起始位置进行旋转扫掠

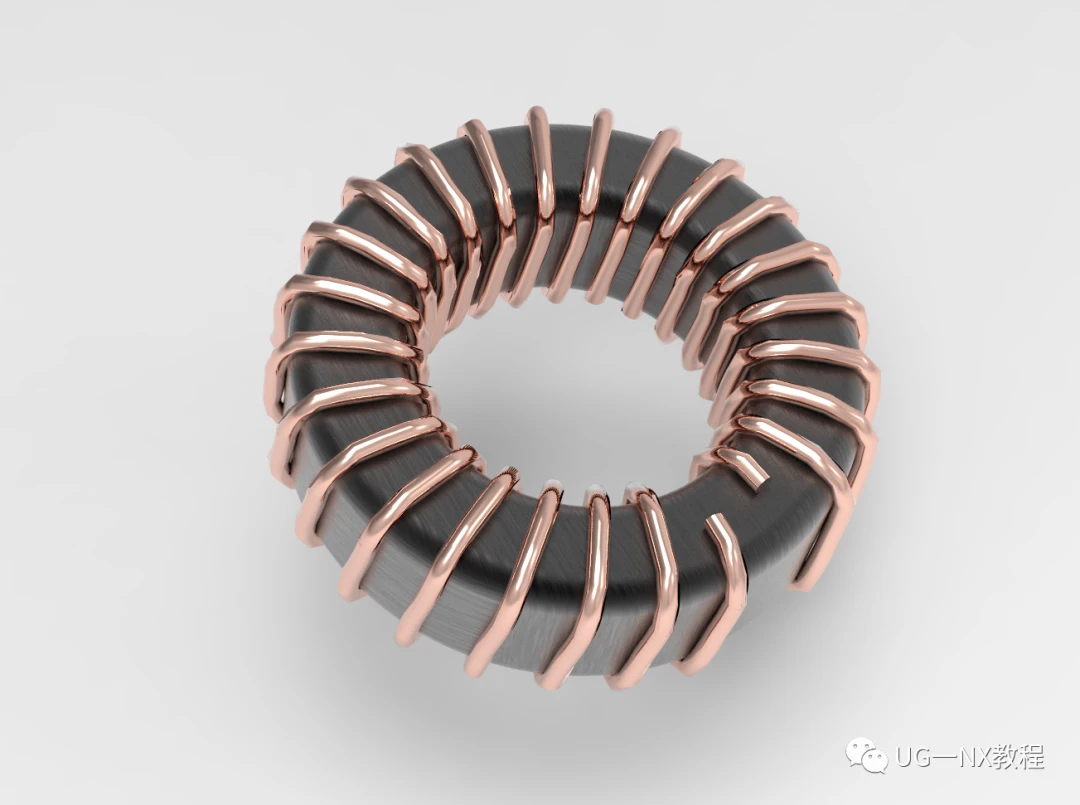

 这样也能找出交线，做扫掠管道完成线圈模型。
