MagicDraw与Matlab联动环境设置指南

首先，可以查阅MagicDraw的官方文档找到启用Matlab联合仿真的方法如下：

1.Tools-Integrations，选择Matlab，定义对应的Matlab路径，比如D://Matlab2022a

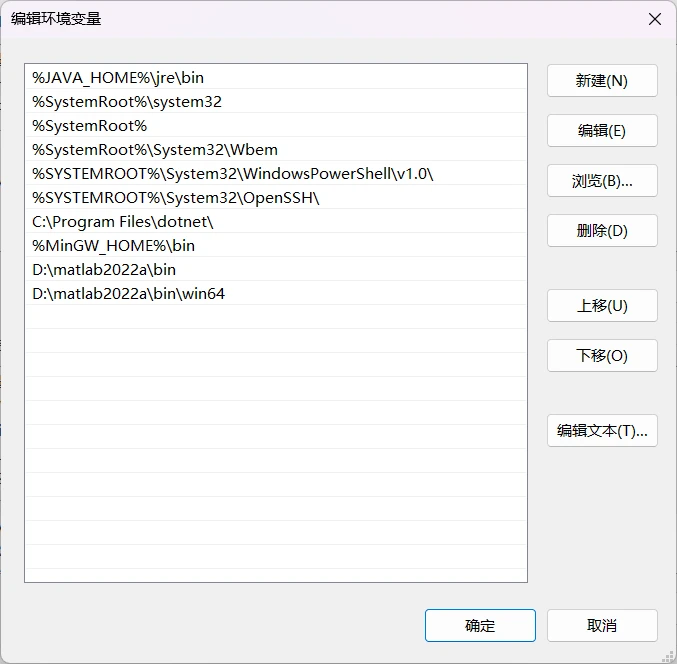

2.这一步很有可能出现错误，给出的解决方法是，添加环境变量路径，电脑-属性-高级系统设置，在系统变量的path下保存Matlab路径信息。

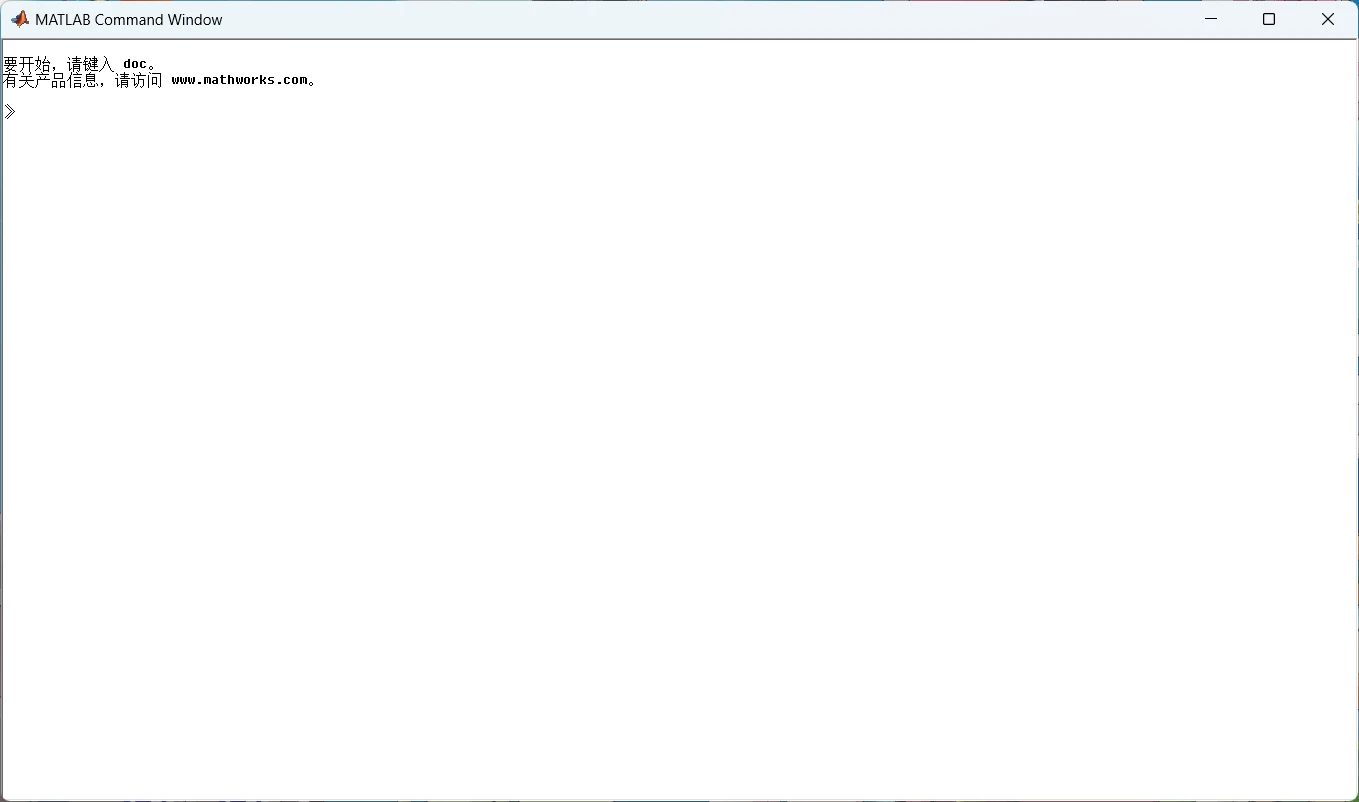

3.运行管理员身份的cmd，执行matlab /regserver命令，打开matlab命令提示，随后看到matlab管理信息，重启，我的电脑上到这里还是没有导入成功

4.在重启之后，先查看MagicDraw有没有成功导入系统变量路径，若导入了会显示Integrated；

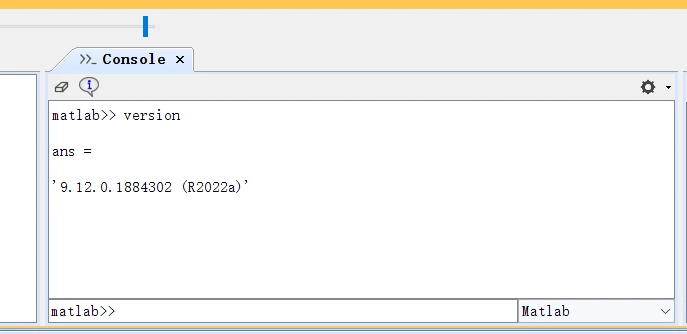

5.随后在MagicDraw控制台切换到Matlab命令，输入version检查有没有实现协同，如果导入成功了会出现版本号

6.失败的话目前发现两个原因：

（1）在重新导入Matlab home路径时出现找不到com.nomagic.magicdraw.simulation....\permissionJava.exe.lnk：

解决方法，打开Magicdraw目录，找到对应lnk，如我的电脑下目录为\plugins\com.nomagic.magicdraw.simulation.matlab\integration\windows

找到permissionJava的快捷方式，修改他的指向，改为可用的Java

Windows: 默认安装路径可能类似于 C:\Program Files\Java\jdk<version>\bin （JDK）或 C:\Program Files\Java\jre<version>\bin （JRE），其中 <version> 是您安装的 Java 版本号。

或者在MagicDraw目录下\jre\bin\java.exe也可以使用。

连接修改之后重启MagicDraw即可

（2）Matlab共享引擎未打开

此时需要打开matlab主程序，在命令行窗口输入matlab.engine.isEngineShared，输出为1代表共享开启，输出为0代表共享关闭，一般开始电脑都是0。

输入命令matlab.engine.shareEngine，打开共享引擎，并重启MagicDraw，此后可以看到正常输出的版本号，问题解决。
