【LS-DYNA案例】小球二次反弹碰撞模拟仿真

• 问题描述

       一个小球，以一个初速度，撞击在刚体上，进行二次反弹。

       这个例子是在看知乎的时候看到的，不过原作者写的比较麻烦，用了workbench，用了LS-prepost，还有LS-dyna求解器，所以复现的时候用workbench直接复现一下。

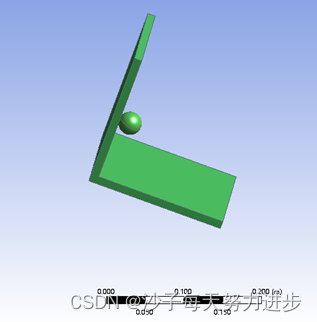

• 建模

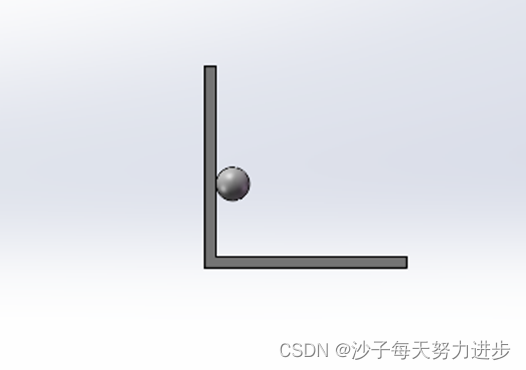

       选择在SolidWorks中建模，模型尺寸小球半径30mm，直角刚体，外部长边180mm*180mm，厚度10mm

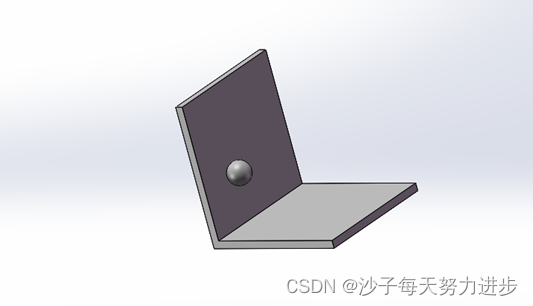

       分别建模直角形刚体和小球，然后装配组装

• 导入模型

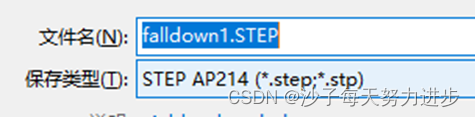

将建好的模型，保存成step格式

新建一个ansysworkbench文件

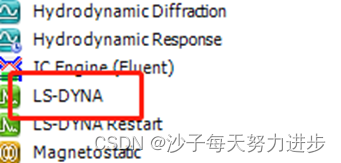

打开之后，在左侧选择LS-DYNA

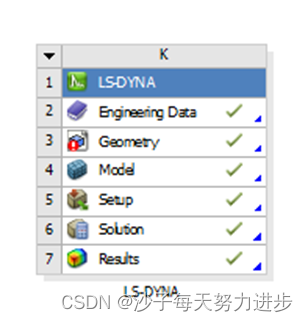

拖动到右侧工作区

插入模型

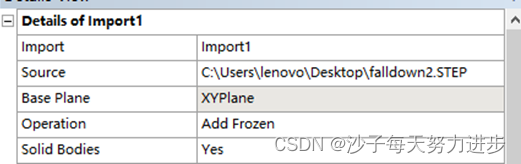

选择相关路径

确认完成

• 设置材料

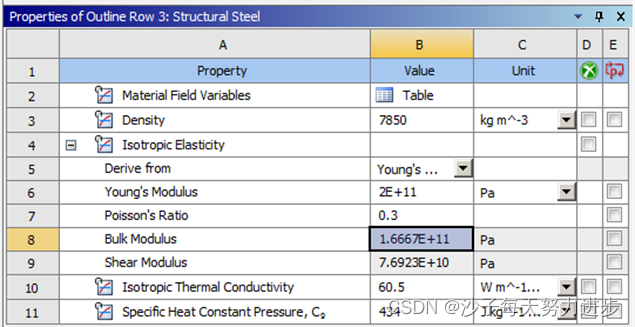

材料选择为默认材料结构钢，可能有不合理的地方，实际操作可以修改

• 模型处理

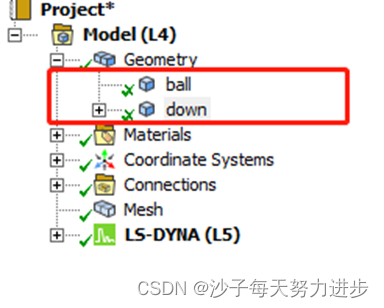

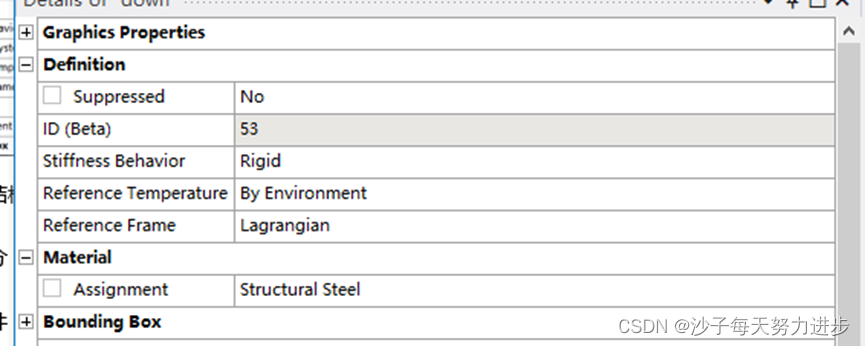

在左侧单击模型名称，下方修改模型属性

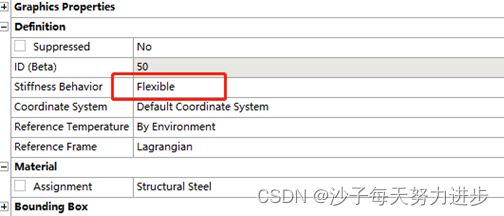

小球设置为柔性体

直角形结构设置为刚体

• 接触设置

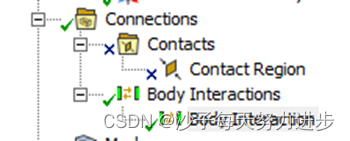

由于两个物体较近，所以自动识别了一个接触，直接抑制。默认的体间作用保存。这里的接触关系其实也不影响计算，可以运行的。

• 网格划分

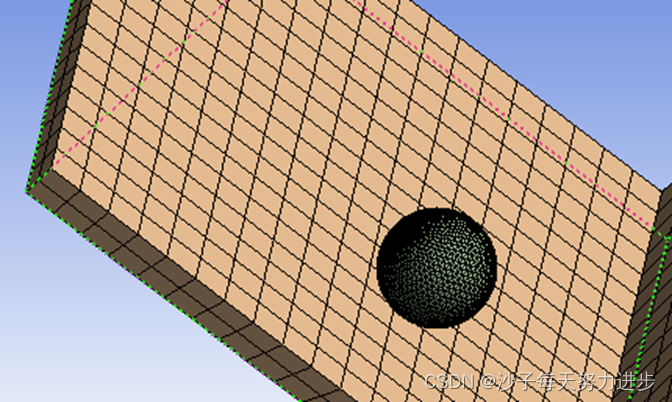

网格划分采用默认方式划分，演示作用

• 设置条件

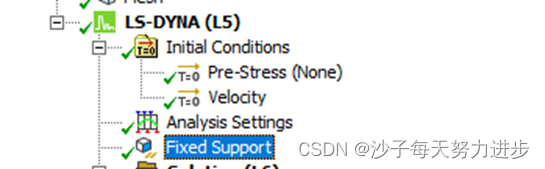

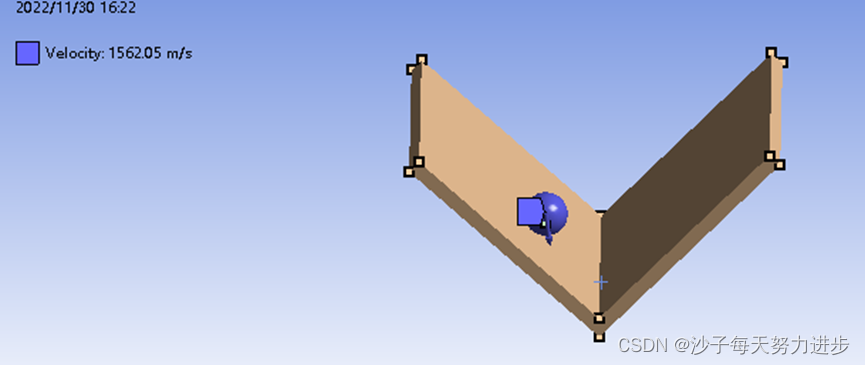

在初始条件里，给一个初速度，大小为X方向-1000m/s和Y方向-1200m/s，这里的速度给的较大，因为后面给的求解时间很短

这里给定的速度，应该是初始条件里，初始速度；如果给成了速度，那么小球一直会保持这个速度，最后造成报错，或者穿透。

直角形板设置固定约束

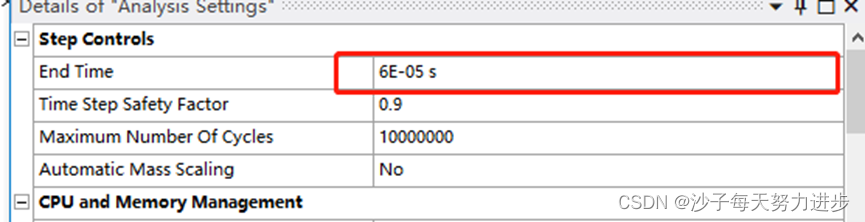

求解时间6e-5s，可以先给定一个较短的时间，算一个结果之后，观察轨迹，如果不足，再增加。原则上是，先跑出来不报错，之后细化。

• 求解计算

直接点solve就行了。

• 后处理

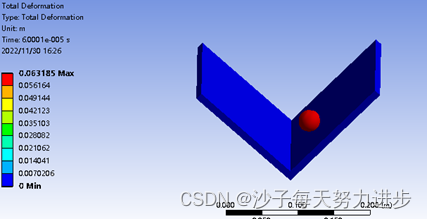

位移显示

开始状态

结束状态

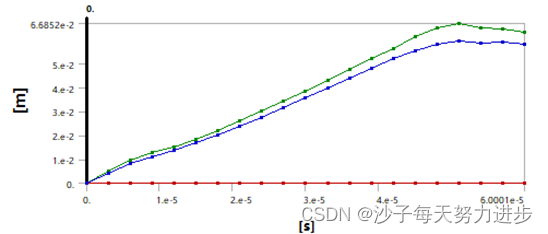

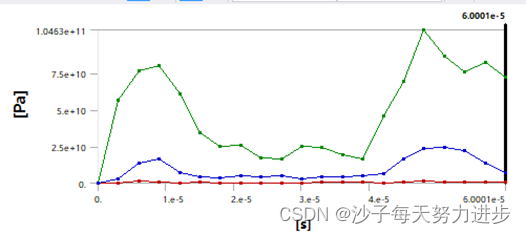

曲线图

应力图

效果图
