Cadence 16.6学习之路（2）：原理图库创建与元件放置

前言

仅以文章记录学习过程，方便后续复习查看

创建原理图库

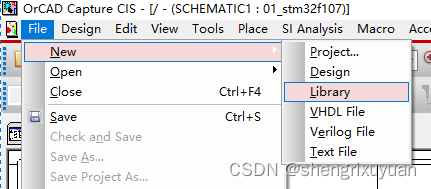

File–New–Library 创建原理图库



   右击原理图库olb文件，没有rename选项，可以选择save as 设置保存路径以及修改库的名字

创建原理图库添加元件

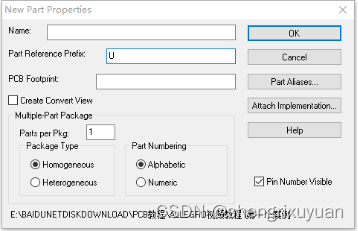

右击olb文件，选择New part进行元件的添加

   New part from Spreadsheet是使用表格方式创建，适用于多pin脚的IC封装创建。


   Name：元件封装名称，阻容感器件填写通用名称，IC器件填写IC名称

   Part reference   Prefix：电阻R 电容C 电感L 芯片U 等

   PCB Footprint：暂不填写
Package per Pkg：封装个数。大的IC需要拆分成多个封装，

   Package Type：拆分的多个封装是否还有相同部分。一个运放器件内部就可能存在多个相同的部分。

   Part Numbering：拆分的多个封装是以字母还是数字递增,默认以字母递增。 U1A U1B…


   以创建IC为例，点击OK进入，进入创建界面

   点击右侧工具栏中的place pin 放置Pin脚

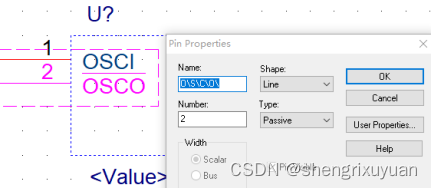

   以放置单个pin为例，填写pin Name和pin脚数。Shape可以选择pin是以线的方式还是以短线的方式，还是以点、CLK的方式呈现。Type可以选择pin脚的属性，是输入还是输出还是电源还是3态等。如不需要仿真，Shape、type可以选择默认


   点击ok，pin脚跟着鼠标，放置在虚线框上。单个pin放置之后继续还可以继续放置，pin数递增，名称不变。这时可以双击pin脚修改名称。


   Pin名称上方有条横线的创建方式。每个字母后面加斜杠，如：O\S\C\O


   所有Pin放置完成之后，用工具栏中的画方框选项，给封装画个外框，value写上IC型号，最终呈现如下

放置元件

点击工具栏中的放置器件图标，选择封装库，选择相应的器件，双击放置


   在器件悬浮在鼠标上的之后，可以鼠标右击，旋转、 镜像  器件。方便后续接线
