Cadence文件创建与原理图基础教学

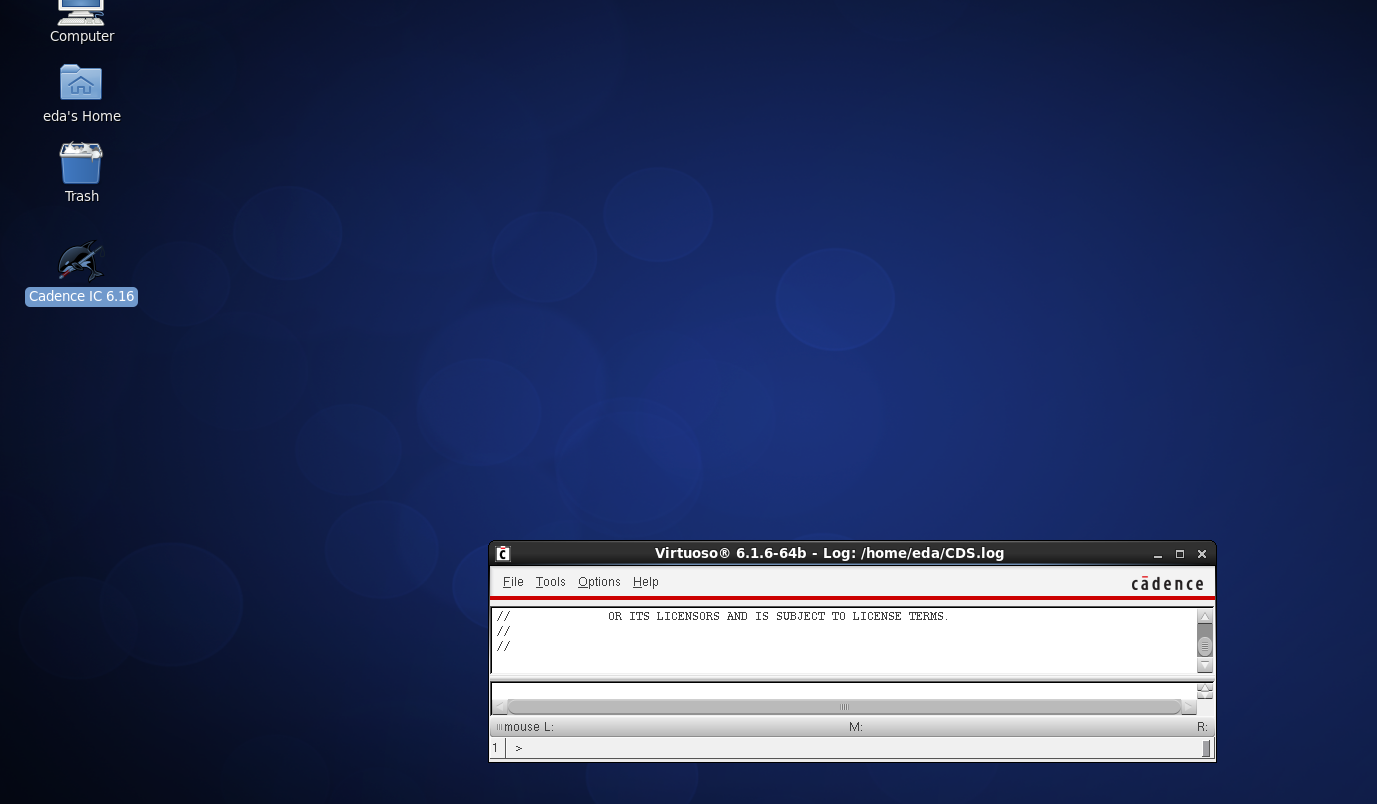

1：双击Cadence，打开软件。

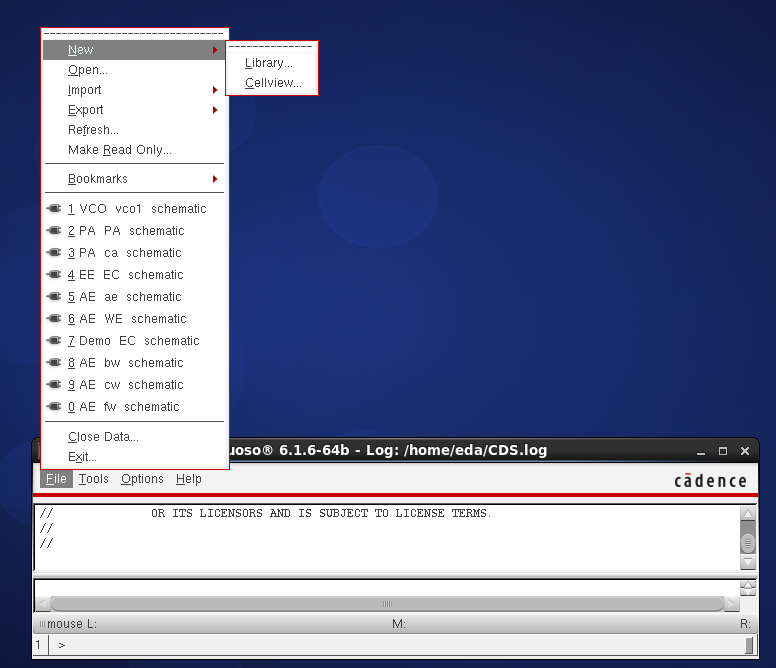

2：点击File->New->Library，新建一个库（相当于一个文件夹来放你的子文件夹）

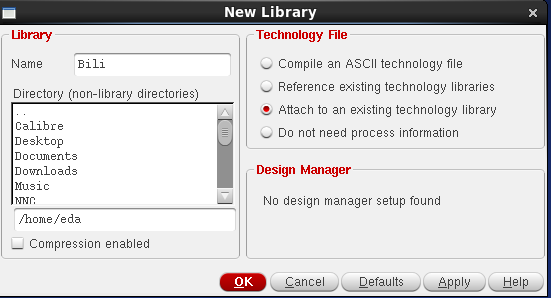

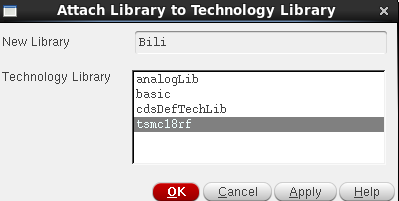

3：给自己的库取个名字，选择Attach…，然后OK->tsmc18rf（选择18的工艺库，没有这个库的需要自己下载然后安装在电脑里面）.

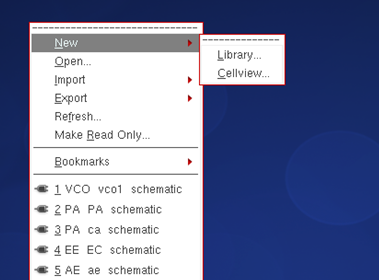

4：File->New->Cellview，创建一个电路板，用来之后画电路图.

5：选择你刚刚创建的库（Bili），为你的电路取一个名字（VCO），选择schematic->ok.

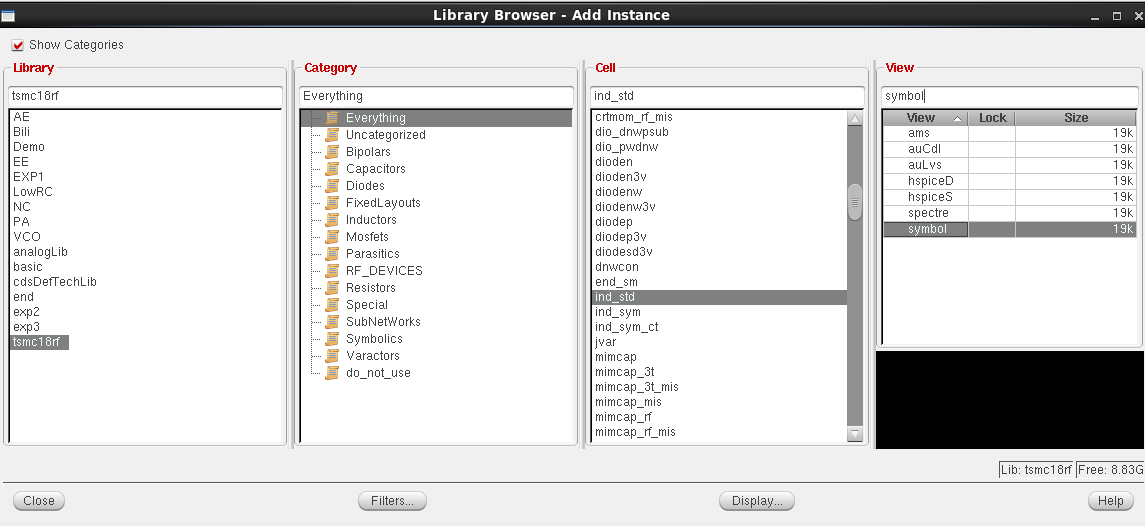

6：出现一个可以放置元器件画电路图的界面，在界面上方是对器件放置、选择、转向、连线等操作（基本都有快捷键，熟练使用快捷键）。快捷键i放置器件，F回到所有器件的中心位置，w连线，Esc退出等（后面使用到了会讲），要执行下一个快捷键之前必须先退出上一个。按i会得到这个界面，选择Browse->tsmc18rf->ind_std放置一个电感.

7：同理，放出一个电容（nmoscap），一个电阻(res，在analoglib里面)，一个vdc（analoglib里面），VDD和gnd.

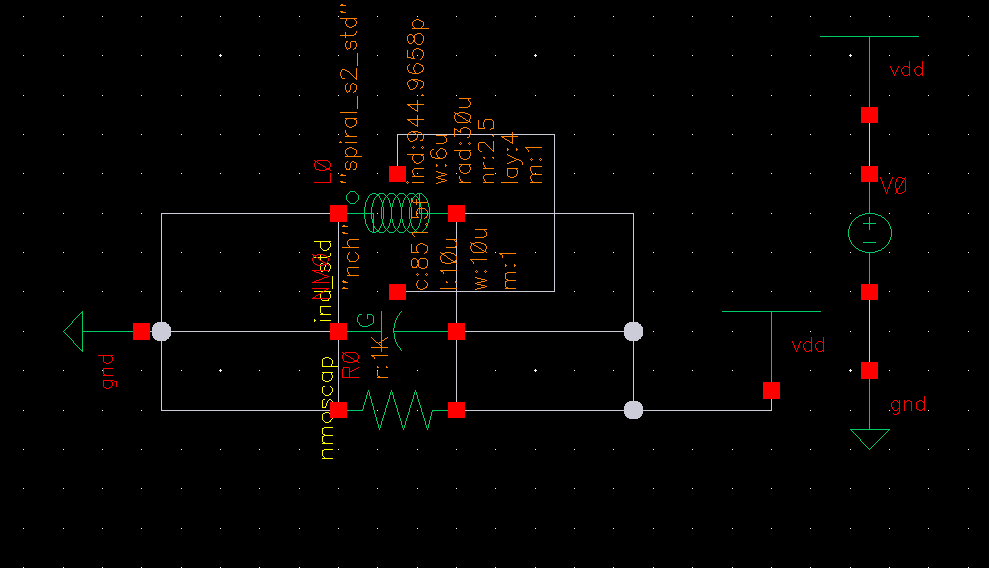

8：r旋转90°，delete删除，将元器件之间连接起来，点击上面的编译并保存，0wrong 0e，一个基本的电路就连接好了.
